Akumuliatoriaus temperatūros jutiklis yra svarbus komponentas, užtikrinantis efektyvų ir ilgalaikį akumuliatorių veikimą, ypač naujos energijos transporto priemonėse ir kitose sistemose, kur reikalingas tikslus akumuliatoriaus būklės stebėjimas.
Kas yra akumuliatoriaus temperatūros jutiklis?
Akumuliatoriaus temperatūros jutiklis, dažnai vadinamas NTC termistoriumi, yra prietaisas, skirtas matuoti akumuliatoriaus aplinkos temperatūrą. Jis yra būtinas siekiant užtikrinti, kad akumuliatoriai veiktų optimaliomis sąlygomis ir būtų apsaugoti nuo pažeidimų, kuriuos gali sukelti per aukšta arba per žema temperatūra.

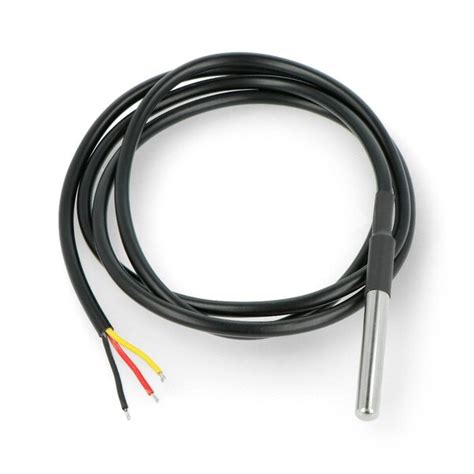

Produkto aprašyme minima, kad baterijos temperatūros jutiklis naudoja vielinį aliuminio metalinį korpusą, kuris gerai apsaugo NTC lustą. Kita vertus, aliuminio tekstūra greitai įkaista, todėl NTC terminio reakcijos greitis nepakinta. 4 mm skersmens aliuminio korpuso priekinės angos konstrukcija užtikrina NTC šiluminį atsaką ir yra lengvai montuojama.
Veikimo principas ir konstrukcija
Naudojant radialinį stiklo sandariklį kaip pagrindinį temperatūros jutimo elementą, galima užtikrinti, kad jis gali veikti aukštoje temperatūroje (ilgą laiką dirbant aukštesnėje nei 150 laipsnių temperatūroje). Kita vertus, radialinis stiklu sandarus NTC termistorius sudegina stiklą į sferinę struktūrą, kuri sandariai apgaubia NTC termistoriaus lustą. Jo patikimumas yra daug didesnis nei ašinio stiklu sandarinto NTC termistoriaus korpuso struktūros.
Sferiniai radialiniai stiklu sandarūs NTC termistoriai yra atsparesni mechaniniam įtempimui nei ašiniai stiklu sandarūs NTC termistoriai. Taip pat, radialinio stiklu sandaraus NTC termistoriaus dydis yra mažesnis (radialinio stiklu sandaraus NTC termistoriaus temperatūros jutiklio galvutės dydis yra tik 1,3 mm, o ašinio stiklu sandaraus NTC termistoriaus temperatūros jutiklio galvutės dydis yra 6 mm). Taigi, nors ši struktūra padengta išoriniu variniu apvalkalu, jos atsako greitis nėra labai paveiktas.
Savybės ir privalumai
Produktas pasižymi šiais privalumais:
- Mažas dydis
- Didelis atsparumas įtampai
- Greitas terminis atsako laikas
- Platus darbinis temperatūros diapazonas
- Geras temperatūros matavimo tiesiškumas
- Ilgas tarnavimo laikas
Taikymo sritys
Akumuliatoriaus temperatūros jutikliai gali būti plačiai naudojami naujos energijos transporto priemonių akumuliatorių pakuotėse, akumuliatorių pakuotėse arba daugiataškėje temperatūros aptikimo sistemoje.
Temperatūros matavimo svarba akumuliatorių valdymo sistemose
Temperatūros matavimas yra itin svarbus akumuliatorių valdymo sistemoms (BMS), tokioms kaip Victron BMV serijos matuokliai, turintys temperatūros stebėjimo funkciją. Temperatūra turi didelę įtaką akumuliatorių efektyvumui ir tarnavimo laikui.
Siekiant tiksliai apskaičiuoti akumuliatoriaus įkrovimo lygį, įvertinant efektyvumo sumažėjimą dėl žemos temperatūros, būtina matuoti akumuliatoriaus aplinkos temperatūrą ir pagal ją koreguoti įkrovimo lygio rodmenis. Matuoklis įkrovimo lygį apskaičiuoja matematiškai, todėl negavęs temperatūros duomenų, jis negalės įvertinti, kada akumuliatorių įkrovimas turi trūkti ilgiau, o kada trumpiau.
Senų baterijų ir akumuliatorių tvarkymas
Prijungimas ir konfigūravimas
Jutiklis yra prijungiamas prie BMV matuoklio šunto. Kitas jutiklio galas prisukamas prie akumuliatoriaus neigiamo poliaus, kas leidžia matuoti temperatūrą akumuliatorių aplinkoje. Kai temperatūros jutiklis yra prijungtas, jo parametrus galima nustatyti per matuoklio meniu arba per Bluetooth, pasinaudojant VictronConnect aplikacija.
Kai kuriais atvejais, pavyzdžiui, Victron BMV-702 modeliuose, temperatūros jutiklio prijungimas yra būtinas norint pilnai išnaudoti prietaiso galimybes.
| Parametras | Reikšmė |
|---|---|
| B vertė | B25℃/85℃=3984 tūkst. |
| Standartas | Vadovų standartas (GB/T6663.1-2007)/IEC60539-1：2002 m. |
