Automatiniai jungikliai yra esminiai elektros grandinių apsaugos įrenginiai, skirti apsaugoti sistemas nuo trumpųjų jungimų ir perkrovų. Jie veikia automatiškai, nutraukdami grandinę, kai aptinka anomalijas, taip užtikrindami elektros įrangos ir vartotojų saugumą. Skirtingai nuo tradicinių saugiklių, kurie suveikia tik vieną kartą, automatiniai jungikliai gali atlikti daugybę atjungimų iki tol, kol susidėvi jų vidiniai mechanizmai.
Šiuolaikinėje pramonėje ir buitiniuose įrenginiuose plačiai naudojami automatiniai jungikliai, kurie yra integruoti į įvairias sistemas, siekiant užtikrinti patikimą ir saugų jų veikimą. Variklių automatinės apsaugos yra būtinas komponentas, užtikrinantis variklių patikimumą ir ilgaamžiškumą. Jos saugo variklius nuo įvairių pavojų, tokių kaip perkrovos, įtampos svyravimai ir temperatūros padidėjimas, todėl prisideda prie efektyvios ir saugios pramoninių įrenginių veiklos.
Veikimo Principai ir Tipai
Pagrindinis jungiklio uždavinys - automatiškai išjungti grandinę, atsiradus perkrovai arba įvykus trumpajam jungimui. Populiariausi yra ant bėgelio montuojami termo-magnetiniai automatiniai jungikliai. Šie automatiniai jungikliai elektros grandinę saugo nuo perkrovų ir trumpųjų jungimų. Esant mažai ar vidutinei perkrovai, jungiklyje esantis šiluminis atkabiklis įšyla ir atjungia elektros grandinę. Taip pat yra įrengtas elektromagnetinis atkabiklis, kuris, atsiradus didelei perkrovai arba trumpajam jungimui, žaibiškai nutraukia elektros grandinę.
Elektroninė perkrovos relė yra išmanus variklio apsaugos įrenginys, skirtas apsaugoti elektros variklius nuo perkrovos, fazės praradimo ir užstrigimo. Ji užtikrina patikimą variklio veikimą bei padeda išvengti galimų gedimų, sumažindama prastovas ir priežiūros išlaidas.
Ši vienfazė skaitmeninė variklio apsaugos relė yra skirta elektros variklių ir kitų vienfazių elektros įrenginių apsaugai nuo perkrovos, srovės disbalanso ir įtampos svyravimų. Įrenginys turi LED ekraną ir valdymo klavišus, leidžiančius nustatyti apsauginius parametrus.
Įtampos relės stebi įtampos lygį ir automatiškai išjungia variklį, jei įtampa viršija saugų lygį.
Temperatūros jutikliai nuolat matuoja variklio temperatūrą.
Parametrų Parinkimas
Nominali srovė yra automatinio jungiklio darbinė srovė, kuriai esant jungiklis nenutraukia elektros grandinės. Parenkant automatinį jungiklį, būtina atsižvelgti į prietaiso ar sistemos maksimalią leistiną srovę. Pavyzdžiui, jei saulės įkrovimo valdiklio didžiausia leistina įkrovimo srovė yra 60 A, tuomet turėtų būti pasirenkamas 60 A nominalios srovės automatinis jungiklis, arba artimiausias didesnis, jei tiksliai 60 A nėra.
Maksimali atjungimo srovė yra elektros grandine tekanti srovė, esant perkrovai ar trumpajam jungimui. Šiuo metu rinkoje yra plačiai prieinami automatiniai saugikliai, kurių maksimali atjungimo srovė yra nuo 10 iki 30 kA (nuolatinės srovės grandinėse iki 15 kA). Parenkant automatinį jungiklį, reikia įvertinti maksimalią trumpojo jungimo srovę saugomoje grandinėje. Ši srovė turi būti mažesnė už automatinio jungiklio maksimalią atjungimo srovę.

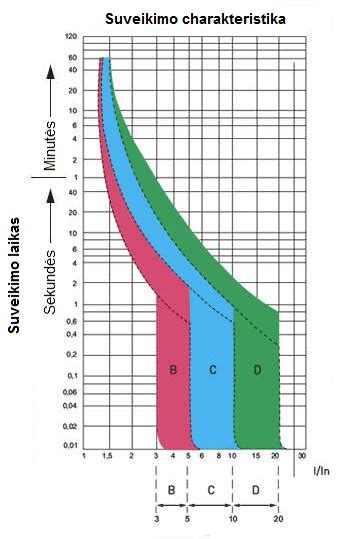

Suveikimo charakteristika yra laiko-srovės kreivė, atvaizduojanti automatinio jungiklio atsijungimo greitį, kuris priklauso nuo perkrovos ar trumpojo jungimo sukeltos srovės dydžio ir jungiklio nominalios srovės skirtumo. Charakteristikos tipas ant automatinio jungiklio žymimas didelėmis raidėmis B, C, D, K, Z.
Suveikimo Charakteristikų Tipai
- "B" charakteristika: Jungikliai suveikia, kai apkrovos srovė yra nuo 3 iki 5 kartų didesnė už nominalią srovę. Solenoido suveikimo laikas siekia tik 0.015 s. Naudojami apšvietimo tinkluose ir elektros grandinėse, kuriose nėra apkrovų, naudojančių dideles paleidimo sroves.
- "C" charakteristika: Labiausiai paplitusi. Jungikliai atsijungia nuo dar didesnės srovės, palyginus su "A" ir "B" automatiniais jungikliais. Jų suveikimo srovė yra 5-10 kartų didesnė už nominalią srovę. Naudojami elektros grandinėse su reaktyvine apkrova, įskaitant variklius, kompresorius, siurblius ir kitus prietaisus, naudojančius paleidimo sroves.
- "D" charakteristika: Jungikliai suveikia nuo labai didelės perkrovos. Apkrovos srovei esant 10 kartų didesnei už nominalią srovę, šiluminis atkabiklis suveikia per 0.4 s ir srovei 20 kartų viršijus nominalią, jungiklis atsijungs akimirksniu. Naudojami apsaugoti prietaisus su didelėmis paleidimo srovėmis.
- "K" charakteristika: Perkrovos srovė, nuo kurios suveikia elektromagnetinis atkabiklis, yra 8 - 12 kartų didesnė už jungiklio nominalią srovę. Atkabiklio suveikimo laikas siekia 0.02 s. Užtikrina variklių, kondensatorių ir transformatorių apsaugą.
- "Z" charakteristika: Skirti elektroninių prietaisų, kuriems pavojingi net nežymūs srovės padidėjimai, apsaugai. Šių automatinių jungiklių suveikimo srovė 2-3 kartus viršija jungiklio nominalią srovę.
Nuolatinės srovės grandinėse taikomi specialūs reikalavimai. Naudojant vien tik kintamai srovei suprojektuotą automatinį jungiklį nuolatinės srovės grandinių apsaugai, jis grandinę saugo tik su šilumine apsauga. Automatiniai jungikliai, skirti AC/DC grandinių apsaugai ir naudojami nuolatinės srovės grandinėse, turi šiek tiek ilgesnį suveikimo laiką. Parenkant automatinį jungiklį nuolatinės srovės grandinių apsaugai būtina atidžiai susipažinti su technine specifikacija ir įsitikinti, jog jis gali būti naudojamas nuolatinės srovės elektros grandinėse. Taip pat svarbu atkreipti dėmesį į nominalią automatinio jungiklio įtampą, nes DC grandinėse ji dažnai būna penkis kartus mažesnė nei kintamos srovės grandinėse.
Papildoma Apsauga
Dėžutė skirta variklių apsaugai, užtikrinantis papildomą mechaninę ir aplinkos apsaugą. Pagaminta iš patvaraus plastiko ir atitinka IP55 apsaugos klasę, todėl yra atsparus dulkėms, drėgmei ir mechaniniams pažeidimams.
Akumuliatorinėse sistemose automatiniai jungikliai yra įrengiami saulės moduliams, įkrovimo valdikliams ir inverteriams. Tokiose grandinėse gali tekėti akumuliatorių baterijos trumpojo jungimo srovė, kurio dydis priklauso nuo įkrovimo lygio ir akumuliatorių vidinės varžos.
Saugiklių rinkinys, apimantis ø5x20mm ir ø6x30mm dydžių saugiklius su 24 nominaliomis srovėmis, yra tinkamas įvairiems elektros prietaisams apsaugoti.
Kur Įsigyti
Šiuos ir kitus elektrotechnikos komponentus galima įsigyti parduotuvėse Vilniuje, Ukmergės g., ir Kaune, Savanorių pr.
