Lankstas, arba šarnyras, yra konstrukcijos ar mechanizmo, sudaryto iš dviejų grandžių (elementų, dalių), judamoji jungtis, leidžianti vienai iš jų suktis, pasisukti ar svyruoti kitos atžvilgiu. Judamosios dviejų grandžių jungtys naudojamos mašinų ir prietaisų svirtiniuose mechanizmuose, langų, durų ir kitose judančiose viena kitos atžvilgiu konstrukcijose.
Automobilio vidinis lankstas yra svarbus pavaros sistemos elementas. Jį veikia didelės apkrovos, todėl jo naudojimo laiką gali sutrumpinti, pavyzdžiui, per daug agresyvus vairavimo stilius. Ne be priežasties labiausiai pažeidžiami būna lankstai automobiliuose su aukštu sukamuoju momentu. Kaip pastebėti varančiųjų lankstų pažeidimus automobilyje? Jei svarstote, ar lankstas gali barškėti važiuojant per duobes, pasistengsime atsakyti į šį klausimą.
Kas tai yra vidinis lankstas?
Vidinis lankstas - tai pavaros sistemos elementas, kuris jungia pavarų dėžę su rato varančiuoju pusašiu. Jis yra atsakingas už pavaros perdavimą ir veikia kartu su išoriniu lankstu, kuris yra sumontuotas prie rato posūkio kronšteino. Varantysis lankstas - tai priverstinės kompensacinės sankabos rūšis, o tai reiškia, kad ji leidžia perduoti sukamąjį momentą tam tikru kampu. Tai suteikia galimybę pakabai laisvai veikti be sukamojo momento perdavimo net esant pasuktiems ratams. Automobilių pramonėje dažniausiai naudojami sinchroniniai (lygiagretūs) lankstai, kurie užtikrina tolygų pusašio sukimosi greitį nepriklausomai nuo jo nuokrypio.
Kaip veikia varantysis lankstas?
Vidinį ir išorinį varantįjį lankstą taikyti būtina, ypač automobiliuose su priekiniais varančiaisiais ratais. Varantysis lankstas - tai elementas, kuris suteikia ratams galimybę judėti įvairiose plokštumose. Pusašiai leidžia perduoti pavarą iš pavarų dėžės ratams. Įdomu tai, kad lankstai taip pat naudojami automobiliuose su galiniais varančiaisiais ratais. Nepasukamos ašies atveju jie leidžia veikti pakabai. Be judėjimo laisvumo užtikrinimo, lankstai atlieka svarbias virpesių ir variklio trūkčiojimo slopinimo funkcijas.
Dažniausiai naudojamos varančiųjų lankstų rūšys yra šios:
- Rutulinis lankstas „Birfield“.
- Lankstas „Weiss“.
- Lankstas „Rzeppa“.
Populiariausias lankstas „Birfield“ pasižymi labai dideliu lūžio kampu, siekiančiu net 50 laipsnių.
Pažeistas vidinis lankstas: pažeidimo požymiai
Vidinio lanksto susidėvėjimas nėra tiek akivaizdus, kiek išorinio lanksto pažeidimas. Pirmieji pažeidimo požymiai yra panašūs ir gali ryškėti didesnio sukamojo momento perdavimo ratui metu. Požymiai, kurie turėtų atkreipti vairuotojo dėmesį, - tai:
- Stiprus barškėjimas.
- Triukšmas, stiprėjantis greitėjimo arba sukimo metu.
- Virpesiai, perduodami į vairą.
- Netolygus sukamojo momento augimas.
- Trūkčiojimai pasukant vairą.
- Tepalo prasisunkimas.
Tačiau reikia pabrėžti, kad vidinio lanksto atveju vyrauja kiek kitokie požymiai. Susidėvėjusio išorinio lanksto požymiai yra tokie tipiški, kad juos sunku supainioti. Tai visų pirma garsus barškėjimas, kuris atsiranda automobiliui greitėjant pasuktais ratais, pavyzdžiui, pasukant sankryžoje.
Pažeistas vidinis lankstas taip pat gali barškėti, tačiau aplinkybės yra skirtingos. Šiuo atveju virpesiai ir triukšmas atsiranda ne tik pasukus ratus, bet ir važiuojant tiesiai. Kuo aukštesnis variklio sukimo momentas, tuo geriau pastebimi pažeidimo požymiai. Varančiųjų lankstų, esančių prie pavarų dėžės, patvarumas dažniausiai yra didesnis nei išorinių.
Automobilių lankstų pažeidimų priežastys
Automobilių varančiųjų lankstų pažeidimų priežastys dažniausiai susijusios su užteršimu. Šie elementai yra sutepti tepalu, todėl jie labai jautrūs darbo sąlygoms. Dėl to automobilių lankstai yra uždengti manžetais - elastinėmis guminėmis apsaugomis. Taip nuo purvo apsaugomi abu lankstai - išorinis ir vidinis.
Be to, svarbus veiksnys, turintis įtakos lankstų būklei, yra automobilio eksploatacija. Dažnas greitėjimas pasuktais ratais, ypač ant nelygios kelio dangos, skatina šių elementų susidėvėjimą. Tai dažniausiai liečia išorinius lankstus, bet kartu atsiliepia ir kitai pusašio pusei. Šis poveikis dažniausiai matomas lengvuosiuose automobiliuose su galingais varikliais. Todėl varančiųjų lankstų pažeidimų gali sukelti įvairios modifikacijos siekiant padidinti variklio sukamąjį momentą.
Kaip patikrinti susidėvėjusį arba pažeistą lankstą?
Įtariate, kad jūsų automobilyje sugedo varantysis lankstas? Laipsnišką elemento susidėvėjimą pastebėsite važiavimo metu. Apie tai, kad susidėvėjo vidinis lankstas, sužinosite, pavyzdžiui, iš virpesių, atsirandančių stipriau nuspaudus akceleratoriaus pedalą. Taip pat dažnai juntami smūgiai ir trūkčiojimai dėl padidėjusio laisvumo. Kai gedimas yra rimtas, atsiranda garsus bildesys ir vairo vibracija. Virpesiai gali būti jaučiami pajudant iš vietos, taip pat važiuojant aukštesne pavara.
Vidinio lanksto būklę galėsite įvertinti pažiūrėję į automobilį iš apačios. Paimkite lankstą prie pat pavarų dėžės ir pamėginkite pajudinti į visas puses. Jei pastebėsite didelį laisvumą, varantįjį lankstą teks pakeisti. Jei nesate dėl to tikras, pasikonsultuokite su patikimu mechaniku. Kiekvienas specialistas žino ne tik tai, kaip nustatyti gedimą, bet ir kaip pakeisti lankstą. Šis darbas yra sudėtingas ir reikalauja profesionalių įrankių, tad geriau atiduoti automobilį į autoservisą.
Kaip rūpintis varančiaisiais lankstais, kad jie būtų naudojami ilgiau?
Vienas svarbiausių dalykų, kuriuos galima padaryti kiekviename automobilyje, - tai manžetų kontrolė. Lankstų guminių apsaugų būklė turi realią įtaką lankstų veikimui, net pro nedidelę skylutę gali patekti purvas. Lankstų kontrolę būtina atlikti bent kartą per metus, pavyzdžiui, periodinės patikros ar sezoninio padangų keitimo metu.
Taip pat yra svarbus automobilio vairavimo stilius. Visų pirma venkite:
- Staigiai atleisti sankabos pedalą.
- Dinamiskai pajudėti iš vietos pasuktais ratais.
- Staigiai nuspausti akceleratoriaus pedalą važiuojant per nelygumus.
- „Gumos deginimo“ (tai gali ne tik pakenkti lankstams, bet ir pažeisti diferencialą).
Automobiliu važinėjant tolygiau atsitiktiniai lankstų gedimai mažiau tikėtini.
Penki svarbiausi vienodo kampinio greičio lanksto gedimo požymiai
Vienodo kampinio greičio lankstai transporto priemonėje padeda perduoti galią iš transmisijos į ratus. Vienodo kampinio greičio lankstai įtaisyti ir automobiliuose su visų varančiųjų ratų pavaros technologija, ir su priekiniais varančiaisiais ratais. Jeigu automobilis varomas galinių ratų ir turi atskirą galinę pakabą, vienodo kampinio greičio lankstai įtaisomi galinės ašies pusašių galuose. Apie vienodo kampinio greičio lanksto gedimą praneša tam tikri įspėjamieji ženklai.
- 1 požymis. Jeigu ant savo automobilio padangos krašto pastebite tepalo pėdsakų, ypač prie nusidėvėjusios vietos ar nedidelio įtrūkimo, tai gali būti vienodo kampinio greičio lanksto gedimo požymis.
- 2 požymis. Jeigu sukdami vairą girdite spragsėjimą ar pokštelėjimus, tai gali reikšti, kad jūsų automobilio vienodo kampinio greičio lankstas sugedęs arba nusidėvėjęs. Automobilis judės ratu, todėl įsitikinkite, kad aplink jus pakanka laisvos vietos.
- 3 požymis. Jeigu važiuojant lygiu asfaltuotu keliu jūsų automobilis vis tiek šokčioja, greičiausiai tai vienodo kampinio greičio lanksto gedimo ženklas.
- 4 požymis. Jeigu vienodo kampinio greičio lankstas nusidėvėjęs ar sugedęs, važiuojant automobilis vibruos, nes besisukantys lankstai taps nesubalansuoti. Kai vibracija tampa pernelyg didelė, transporto priemonę tampa sunku valdyti, taip pat tai neigiamai veikia bendrą važiavimo patirtį. Tai reiškia, kad ir vairuotojui, ir keleiviams važiuoti bus ne taip patogu ir mažiau saugu.
- 5 požymis. Dėl intensyvaus naudojimo nusidėvėjęs vienodo kampinio greičio lankstas važiuojant ima bildėti. Automobilyje su priekiniais varančiaisiais ratais šį garsą gali skleisti vidinis lankstas, o automobilyje su galine pavara - ir vidiniai, ir išoriniai lankstai.
Jeigu norite savarankiškai diagnozuoti lanksto problemą, įjunkite atbulinę pavarą, paspauskite akceleratorių, po to sulėtinkite.
Rutulinis lankstas

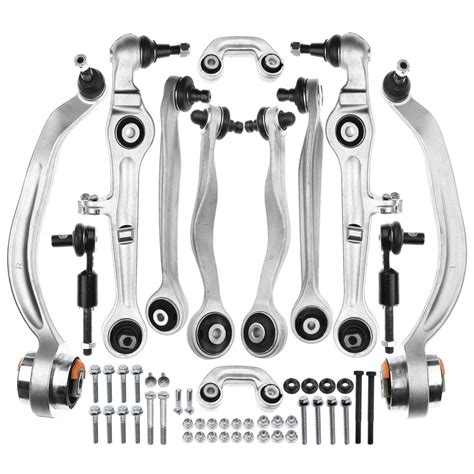

Priklausomai nuo pakabos rūšies, dauguma automobilių turi viršutinius ir apatinius rutulinius lankstus. Apatiniai rutuliniai lankstai dažniausiai yra didesni ir dėl didesnio automobilio priekio svorio greičiau susidėvi.
Yra keletas požymių, rodančių, kad rutuliniai lankstai galėjo susidėvėti. Pagrindiniai jų:
- Cypimas arba girgždėjimas.
- Automobilį traukia į vieną šoną.
- Jaučiamas vairo laisvumas arba jo vibracija.
- Netolygus padangos protektoriaus susidėvėjimas.
Kaip patikrinti rutulinių lankstų susidėvėjimą?
Kartais susidėvėjusių rutulinių lankstų požymiai pasireiškia iš lėto, todėl kurį laiką jie gali būti nepastebimi. Jei pastebėjote bent vieną iš šių požymių ir norite patikrinti rutulinių lankstų būklę, prieš apžiūrą geriausia juos patikrinti važiuojant.
Kaip rutulinius lankstus patikrinti važiuojant?
Važiuojant rutulinius lankstus patikrinti paprasta:
- Atlikite bandomąjį važiavimą
Važiuokite automobiliu viešuoju keliu leidžiamu greičiu ir atkreipkite ypatingą dėmesį į variklio, vairavimo sistemos veikimo ir bendruosius automobilio valdymo parametrus.
Į ką atkreipti dėmesį?
Vibracijos - kai rutulinis lankstas susidėvi, atsiranda laisvumas, dėl kurio važiuojant galima jausti pakabos arba vairo vibracijas.
Vairas pats pasisuka į kairę arba dešinę - dėl susidėvėjusių rutulinių lankstų vairo sistema savaime traukia automobilį iš kairės į dešinę. Dėl šios priežasties taip pat gali būti netolygiai susidėvėjusios padangos. - Važiuokite per greičio mažinimo kalnelius
Pavažiavę leidžiamu greičiu, nuvažiuokite į vietą, kurioje yra greičio mažinimo kalneliai ir pervažiuokite per juos mažu greičiu. Sustokite ir pervažiuokite kelis kartus bei atlikite keletą posūkių.
Į ką atkreipti dėmesį?
Triukšmas - cypimas arba girgždėjimas. Bildėjimas atsiranda dėl susidėvėjusių rutulinių lankstų, kurie bilda, kai pakaba juda aukštyn ir žemyn.
Cypimas gali atsirasti dėl pažeistos guminės apsaugos, kuri apsaugo tepalą rutulinio lanksto viduje. Jei apsauga pažeista, rutulinis lankstas pradeda cypti. Kuo rutuliniai lankstai labiau pažeisti, tuo šie garsai stipresni. - Suskite vairą
Paskutinis žingsnis - sustokite, pasukite vairą kelis kartus ir paklausykite garsų, sklindančių iš rutulinių lankstų.
Kaip vizualiai patikrinti rutulinius lankstus?
Po rutulinių lankstų patikros važiuojant, atėjo laikas patikrinti juos vizualiai ir fiziškai. Prieš pradėdami patikrą, įsitikinkite, kad turite šiuos įrankius:
- Keltuvą.
- Atramas.
- Žibintuvėlį.
- Pakabos patikros mentelę.
- Raktą ratų varžtams.
- Medines kaladėles arba pleištus po ratais.
Vizualinė ir fizinė patikra apima šiuos žingsnius:
- Patikrinkite padangos protektoriaus susidėvėjimą
Kai padidėja rutulinių lankstų laisvumas, važiuojant jie negali išlaikyti pakabos vienoje linijoje. Dėl netolygaus guminio protektoriaus paviršiaus susilietimo su kelio danga padangos greičiau susidėvi. Jei pastebėsite protektoriaus dantytumą (t. y. nevienodą padangų susidėvėjimą) arba jei rato priekis yra pakrypęs į išorę (t. y. ratai išsiskėtę), didelė tikimybė, kad rutulinius lankstus reikia nuodugniai patikrinti. Tačiau jei padangų susidėvėjimas abiejose pusėse yra tolygus, tikriausiai kalti ne rutuliniai lankstai, o per žemas oro slėgis padangose. - Atlaisvinkite ratų varžtus (veržles)
Atlaisvinkite ratų varžtus (veržles) iki rankinio priveržimo lygio. Tai leis pajudinti ratą jo ašies kryptimi visiško neišmontuojant. - Pakelkite automobilį ir padėkite atramas
Pakelkite automobilio priekį ir padėkite atramas. Kad automobilis nenuriedėtų, už galinių ratų būtina padėti pleištus arba medines kaladėles. Taip bus lengviau patikrinti rutulinius lankstus. - Pajudinkite padangą
Suimkite viršutinę ir apatinę padangos dalį ir pajudinkite ją įvairiomis kryptimis. Jei rutuliniai lankstai veikia tinkamai, atliekant šiuos judesius neturėtų būti didelio laisvumo.
Į ką atkreipti dėmesį?
Triukšmas ir laisvumas viršuje - viršutinio rutulinio lanksto problema.
Triukšmas ir laisvumas apačioje - apatinio rutulinio lanksto problema. - Nuimkite ratą
Nuimkite ratą ir su žibintuvėliu atlikite vizualinę viršutinio ir apatinio rutulinio lanksto patikrą.
Į ką atkreipti dėmesį?
Ar yra matomų rūdžių žymių, guminės apsaugos pažeidimų, ar matyti prasisunkusio tepalo arba kitų problemų? Jei taip, vadinasi, tikriausiai atėjo laikas keisti rutulinį lankstą. - Atlenkite rutulinį lankstą
Mentele pamėginkite atstumti apatinę svirtį ir posūkio gembę (du elementus sujungtus rutuliniu lankstu).
Į ką atkreipti dėmesį?
Per didelis laisvumas ir judėjimas arba spragtelėjimai reiškia, kad rutulinių lankstų laisvumas per didelis. - Uždėkite ratą
Atlikus rutulinio lanksto patikrą, reikia uždėti ratą, nuleisti automobilį ir priveržti rato varžtus (veržles). - Pakartokite veiksmus su likusiais ratais
Atlikus pirmojo rato patikrą, būtina patikrinti likusius tris ratus (2-7 žingsniai).
Aukštos kokybės rutuliniai lankstai
Keičiant rutulinius lankstus reikia kreipti dėmesį į kokybę - jie privalo atlaikyti visą automobilio svorį. MOOG savo asortimente yra plati visų markių ir modelių rutulinių lankstų pasiūla.
Tokiais atvejais kyla realus rutulinio lanksto pažeidimo pavojus. Pažeistas lankstas gali užstrigti arba atsijungti, netgi pakeitus apsauginį jo gaubtą. Laiku pakeitus tam tikrą rutulinio lanksto komponentą, galima išvengti potencialaus priešlaikinio gedimo, kuris gali brangiai kainuoti ir sumažinti vairavimo saugumą. Keičiant vien tik apsauginį gaubtą, o ne visą rutulinį lankstą, guminis gaubtas potencialiai gali užrakinti viduje susikaupusius nešvarumus, kurie ir toliau kenks lankstui. Tai pagreitins rūdijimą ir padidins neigiamą korozijos poveikį lankstui. Be to, rutulinio lanksto konstrukcija pritaikyta darbui tepale. Pro pažeistą apsauginį rutulinio lanksto gaubtą gali ištekėti jo tinkamam veikimui toks svarbus tepalas. Taip pat reikia įsitikinti, kad „universalūs“ guminiai gaubtai ir jų tvirtinimo apkabos, skirti remontui ir / arba dalies modifikavimui, yra tinkami konkrečiam atvejui.
„Delphi“ rutuliniai lankstai visiškai atitinka pasaulinius automobilių gamintojų techninius reikalavimus. Su jais buvo atlikti visi atsparumo, tvirtumo ir efektyvumo bandymai. Rutulinio lanksto išspaudimo testo metu matuojama jėga, kurios reikia norint atjungti / išstumti rutulinį kaištį iš korpuso, o rutulinio lanksto ištraukimo testo metu - jėga, kurios reikia norint ištraukti rutulinį kaištį. Rinkitės „Delphi“ vairo kolonėlės atsargines dalis, išbandytas ekstremaliomis eksploatacijos sąlygomis. Savo produktus įmonė bando žemų temperatūrų (iki -40 °C) sąlygomis, todėl yra tikri, kad jos nepriekaištingai funkcionuos netgi pačiomis sudėtingiausiomis sąlygomis.
#814 Automobilio klaida kurios nesimato ir kaip dirbsime toliau..?
Pakeitimo kaina daugiausia priklauso nuo to, ar keičiate dvigubos, ar viengubos ašies lankstą. Dvigubos ašies vienodo kampinio greičio lanksto pakeitimas kainuos maždaug dvigubai brangiau, negu viengubos ašies lanksto, o dalių kaina pirmuoju atveju sieks nuo 150 iki 400 JAV dolerių. Dar vienas svarbus išlaidų veiksnys yra jūsų automobilio markė ir modelis, taip pat tai, ar lankstą keisti sudėtinga. Atminkite, kad tai rimtas remonto darbas, todėl meistras taip pat turi atlikti bendrą saugos patikrinimą, ypatingą dėmesį skirdamas apsaugoms ir ašims.
Šiuolaikiniai rutuliniai lankstai nereikalauja priežiūros, o daugelis jų atlaiko iki automobilio eksploatacijos pabaigos. Pakabos sistemoje jie atlieka itin reikšmingą funkciją, todėl labai svarbu atpažinti jų galimų gedimų požymius ir juos tinkamai įvertinti. Jei pastebėjote rutulinio lanksto problemą, rekomenduojama pakeisti ne tik pažeistą lankstą, bet ir esantį kitoje automobilio pusėje, nes, susidėvėjus vienam rutuliniam lankstui, netrukus gali atsirasti problemų ir kitoje pusėje.
