ABS (Antiblokuojančios Stabdžių Sistemos) daviklis, dar vadinamas rato greičio davikliu, yra gyvybiškai svarbi automobilio saugumui užtikrinanti dalis. Jis nuolat stebi kiekvieno rato sukimosi greitį ir siunčia šią informaciją į ABS valdymo bloką (ECU). ECU naudoja šiuos duomenis, kad nustatytų, ar kuris nors ratas blokuojasi stabdymo metu. Gedimas šioje sistemoje gali reikšmingai sumažinti automobilio valdymą ir padidinti avarijos riziką.
Kas yra ABS Daviklis ir Kaip Jis Veikia?
ABS daviklis yra esminė ABS sistemos dalis. Jei ratas pradeda blokuotis, ABS sistema aktyvuojasi, sumažindama stabdžių slėgį tam ratui, kad jis vėl pradėtų suktis. Tai leidžia vairuotojui išlaikyti valdymą ir efektyviau stabdyti.
Dažniausi BMW E90 ABS Daviklio Gedimo Požymiai
Laiku pastebėjus ABS daviklio gedimo požymius, galima išvengti rimtesnių problemų ir užtikrinti saugumą kelyje. Štai keletas dažniausiai pasitaikančių požymių:

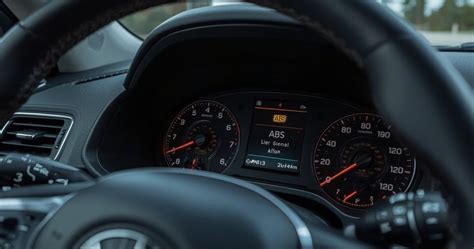

- ABS Įspėjamoji Lemputė Prietaisų Skydelyje: Tai vienas iš akivaizdžiausių ABS sistemos problemų ženklų. Jei užsidega ABS įspėjamoji lemputė, tai rodo, kad ABS sistema aptiko gedimą.
- Stabdžių Sistemos Veikimo Sutrikimai: Gedimas ABS sistemoje gali pasireikšti neįprastu stabdžių pedalo vibravimu arba pulsavimu stabdant. Taip pat gali būti jaučiamas sumažėjęs stabdymo efektyvumas, ypač ant slidžios kelio dangos.
- Netolygus Stabdymas: Jei vienas ar keli ratai blokuojasi stabdymo metu, o kiti ne, tai gali rodyti ABS daviklio gedimą. Tai gali sukelti automobilio slydimą arba netolygų stabdymą, ypač posūkiuose.
- ABS Sistemos Neaktyvavimas Stabdant Avariniu Atveju: Avarinio stabdymo metu ABS sistema turėtų automatiškai aktyvuotis, kad išvengtų ratų blokavimo. Jei jaučiate, kad sistema neveikia, kaip turėtų, tai gali būti susiję su ABS daviklio gedimu.
- Klaidos Kodai Diagnostikos Įrangoje: Naudojant OBD-II diagnostikos įrangą, galima nustatyti konkrečius klaidos kodus, susijusius su ABS davikliais. Šie kodai gali padėti tiksliai nustatyti, kuris daviklis neveikia tinkamai.
Galimos ABS Daviklio Gedimo Priežastys
ABS davikliai yra veikiami įvairių aplinkos veiksnių, todėl jie yra linkę gesti. Štai keletas dažniausių priežasčių:
- Mechaniniai Pažeidimai: Davikliai gali būti pažeisti dėl smūgių, akmenų ar kitų kelio nuolaužų. Taip pat pažeidimus gali sukelti netinkamas montavimas arba demontavimas.
- Korozija: Druska, vanduo ir kiti aplinkos teršalai gali sukelti daviklio koroziją, ypač jungčių ir laidų. Korozija gali sutrikdyti elektrinį signalą ir sukelti gedimą.
- Nešvarumai ir Metalinės Dalelės: Ant daviklio paviršiaus susikaupę nešvarumai ir metalinės dalelės gali trukdyti jam tinkamai veikti. Tai ypač aktualu davikliams, esantiems arti stabdžių rotorių.
- Pažeisti laidai: Pažeisti laidai gali sukelti trumpąjį jungimą arba atvirą grandinę.
- Natūralus Nusidėvėjimas: Kaip ir bet kuris kitas automobilio komponentas, ABS davikliai laikui bėgant natūraliai nusidėvi. Dėl nuolatinės vibracijos ir temperatūros svyravimų daviklio tarnavimo laikas gali sutrumpėti.
BMW E90 ABS Daviklio Keitimo Instrukcija (Žingsnis po Žingsnio)
Ši instrukcija skirta tiems, kurie turi pagrindinių automobilių remonto įgūdžių. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į profesionalų mechaniką.
Svarbu: Prieš pradėdami darbus, įsitikinkite, kad automobilis yra saugiai pastatytas ant lygaus paviršiaus ir užfiksuotas rankiniu stabdžiu. Atjunkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpojo jungimo.
Reikalingi Įrankiai ir Medžiagos:
- Naujas ABS daviklis (įsitikinkite, kad jis tinka jūsų BMW E90 modeliui)
- Raktų rinkinys
- Atsuktuvų rinkinys
- Dinamometrinis raktas (rekomenduojama)
- Replės
- Valymo priemonė (pvz., stabdžių valiklis)
- Švitrinis popierius arba vielinis šepetys (korozijai pašalinti)
- WD-40 arba panašus tepalas (įsisenėjusioms detalėms atlaisvinti)
- Domkratas ir atramos
- Rato raktas
Žingsniai:
- Automobilio Paruošimas: Atsukite rato veržles. Pakelkite automobilį domkratu ir saugiai paremkite atramomis. Nuimkite ratą.

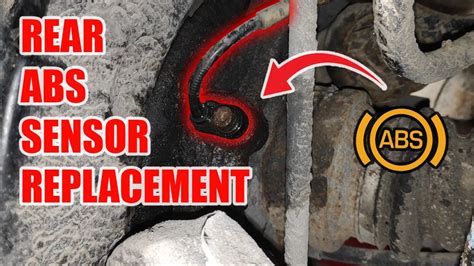

- Prieiga prie ABS Daviklio: Suraskite ABS daviklį. Jis paprastai yra prie rato stebulės arba stabdžių rotoriaus. Jei sunku rasti, pasikonsultuokite su automobilio remonto vadovu arba kreipkitės į specialistą. Apžiūrėkite daviklį ir jo jungtis. Patikrinkite, ar nėra pažeidimų, korozijos ar nešvarumų.
- Seno Daviklio Atjungimas: Atsargiai atjunkite ABS daviklio jungtį. Būkite atsargūs, kad nepažeistumėte jungties fiksatoriaus. Jei jungtis užsikimšusi, naudokite specialų elektros kontaktų valiklį. Atsukite varžtą arba varžtus, laikančius daviklį. Jei varžtai užsispyrę, naudokite WD-40 arba panašų tepalą ir palaukite kelias minutes.
- Seno Daviklio Išėmimas: Atsargiai išimkite seną ABS daviklį. Jei jis užstrigęs, pabandykite jį švelniai pajudinti į šonus. Jei daviklis lūžta išimant, gali tekti naudoti specialius įrankius, kad pašalintumėte likučius. Būkite atsargūs, kad nepažeistumėte rato stebulės.
- Naujo Daviklio Montavimas: Nuvalykite daviklio montavimo vietą nuo nešvarumų ir korozijos. Naudokite švitrinį popierių arba vielinį šepetį, jei reikia. Įstatykite naują ABS daviklį į montavimo vietą. Priveržkite varžtą arba varžtus, laikančius daviklį. Naudokite dinamometrinį raktą, kad užtikrintumėte tinkamą priveržimo jėgą (paprastai apie 13 Nm, bet patikrinkite automobilio remonto vadove). Prijunkite ABS daviklio jungtį. Įsitikinkite, kad jungtis tvirtai užsifiksavo.
- Pakartotinis Surinkimas: Uždėkite ratą. Nuleiskite automobilį nuo atramų. Priveržkite rato veržles.
- Sistemos Patikrinimas: Prijunkite neigiamą akumuliatoriaus gnybtą. Užveskite variklį ir patikrinkite, ar nedega ABS įspėjamoji lemputė. Atlikite bandomąjį važiavimą ir patikrinkite, ar ABS sistema veikia tinkamai stabdant avariniu atveju.
Pastaba: Jei po keitimo ABS įspėjamoji lemputė vis dar dega, gali tekti atlikti diagnostikos testą su OBD-II įranga, kad ištrintumėte klaidos kodus arba nustatytumėte kitas problemas.
ABS Daviklio Patikrinimas
Jei nesate tikri, ar ABS daviklis yra sugedęs, galite atlikti keletą paprastų patikrinimų:
- Vizualinis Patikrinimas: Apžiūrėkite daviklį ir jo jungtis. Patikrinkite, ar nėra pažeidimų, korozijos ar nešvarumų. Įsitikinkite, kad laidai yra sveiki ir nepažeisti.

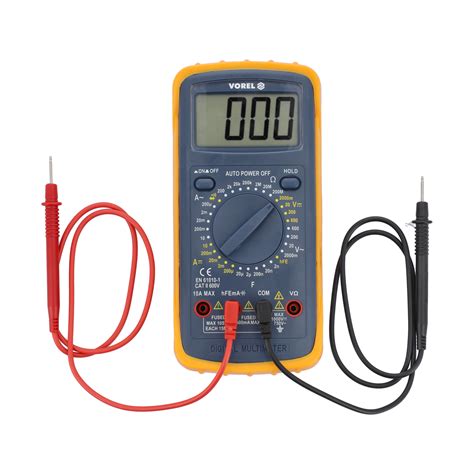

- Atsparumo Matavimas Multimetru: Atskirkite daviklį nuo sistemos ir naudokite multimetrą, nustatytą į omų matavimo režimą, kad išmatuotumėte daviklio atsparumą. Palyginkite gautą vertę su gamintojo specifikacijomis. Jei atsparumas yra per didelis arba per mažas, daviklis gali būti sugedęs.
- Signalų Patikrinimas Osciloskopu: Naudodami osciloskopą, galite patikrinti daviklio siunčiamą signalą. Įsukite ratą ir stebėkite signalo formą. Jei signalas yra nereguliarus arba jo nėra, daviklis gali būti sugedęs.
Prevencinės Priemonės
Norėdami prailginti ABS daviklių tarnavimo laiką ir išvengti gedimų, rekomenduojama laikytis šių prevencinių priemonių:
- Reguliariai valykite daviklius nuo nešvarumų ir korozijos.
- Patikrinkite daviklių jungtis ir laidus.
- Venkite agresyvaus vairavimo ir staigaus stabdymo.
- Laiku keiskite stabdžių kaladėles ir diskus.
Kada Kreiptis į Profesionalą?
Nors ABS daviklio keitimas gali būti atliekamas savarankiškai, kartais geriau kreiptis į profesionalų mechaniką. Štai keletas situacijų, kai rekomenduojama tai padaryti:
- Jei nesate tikri dėl savo gebėjimų.
- Jei neturite reikiamų įrankių.
- Jei daviklis yra labai užstrigęs ir sunku jį išimti.
- Jei po keitimo ABS įspėjamoji lemputė vis dar dega.
Profesionalus mechanikas gali tiksliai diagnozuoti problemą ir atlikti keitimą saugiai ir efektyviai.
ABS Sistemos Veikimo Principas ir Gedimų Diagnozė
Šiuolaikiniuose automobiliuose esantys prietaisų skydelio įspėjamieji žibintai yra puiki funkcija. Vietoj to, kad ištiktų didelė nelaimė ir būtumėte visiškai užklupti netikėtai, šios lemputės praneša, kad kažkas negerai su jūsų automobiliu. Nesvarbu, ar tai būtų ABS lemputė, variklio patikros lemputė, ar kas nors kita, svarbu atsižvelgti į įspėjimą. Priklausomai nuo lemputės, jūsų transporto priemonei gali prireikti techninės priežiūros, kad problema būtų nedelsiant pašalinta. Arba tai gali būti tiesiog ženklas, kad netrukus reikia atlikti techninę priežiūrą, kad būtų išvengta didesnių problemų kelyje. Bet kuriuo atveju, šiek tiek žinių apie kiekvieną lemputę ir jos reikšmę gali padėti priimti protingus sprendimus dėl vairavimo ir transporto priemonės techninės priežiūros.
Kas yra ABS sistema?
ABS reiškia stabdžių antiblokavimo sistemą. Ką tai reiškia? Iš tikrųjų tai gana paprasta ir pavadinimas kalba pats už save. ABS sistema neleidžia stabdžiams užsiblokuoti, kai jie nuolat ir ilgai spaudžiami. Jei vairuojate ilgiau nei kelerius metus, tikriausiai mokėtės pumpuoti stabdžius, kai tik mokėtės vairuoti. Buvo manoma, kad tai neleis ratams užsiblokuoti, kai teks ilgai spausti stabdžius. Dabar ABS sistema atlieka visą darbą už jus, pulsuodama stabdžius tinkamu dažniu, kad automobilis būtų valdomas.
Kodėl užsidega ABS lemputė?
Stabdžių antiblokavimo sistemą sudaro keli atskiri komponentai, kurie veikia kartu, kad užtikrintų maksimalią kontrolę ir stabdymo galią. Šios dalys yra šios: Ant ratų esantys greičio jutikliai, skysčio lygio jutikliai, traukos kontrolės dalys, vožtuvai, siurblys ir dar daugiau. Sugedus bet kuriai iš šių dalių, gali sutrikti visos sistemos veikimas ir užsidegti ABS lemputė.
Ką daryti, kai užsidega ABS lemputė?
Galiausiai visa ABS lemputės, kaip ir kitų prietaisų skydelio įspėjamųjų lempučių, paskirtis - pranešti, kad kažkas negerai ir reikia atkreipti jūsų dėmesį. ABS lemputę gali paskatinti toks paprastas dalykas kaip mažas stabdžių skysčio kiekis. Arba gali būti, kad sugedo greičio jutiklis. Nors užsidegus ABS lemputės indikatoriui galite nepatekti į avarinę situaciją, vis tiek verta kuo greičiau susitarti dėl susitikimo su mėgstamu mechaniku. Jie turės patirties ir tinkamų įrankių, kad veiksmingai diagnozuotų problemą ir pateiktų jums sprendimą.
BMW E38 ABS+ASC Gedimo Atvejis
Štai išsamus BMW E38 730d 99m. modelio ABS+ASC gedimo atvejis, kuris gali padėti suprasti galimas problemas:
Gedimas: Užvedus automobilį ABS+ASC lemputės nedega. Pradedant važiuoti užsidega ABS+ASC, nerodo greičio ir kuro momentinio suvartojimo. Važiuojant greičiau (apie 40-60km/h) užgęsta ABS+ASC ir vėl viskas gerai kokiai savaitei. Kadangi lemputės užgesdavo, ABS bloke klaidos nelikdavo (prijungus Inpa). Vėliau visą tai pradėjo kartotis dažniau. Pagaliau važiuojant užsidegusios ABS+ASC lemputės nebe užgęsta (užsivedus visada užgęsta), bet greitį ir kuro suvartojimą tai rodo, tai nerodo. Inpa jau randa klaidas (47 ABS valve outlet rear left or rear axle ir 51 ABS valve inlet rear left or rear axle). Tikrinant realiu laiku (su Inpa) visi ratai sukasi beveik be paklaidos, rodo greitį ir kuro suvartojimą, autopilotas ir automatas dirba. Ištrynus klaidas naujų neatsiranda, tik tos pačios.
Pradinė Diagnozė: Gedimas kaip ir aiškus - galinis vairuotojo pusės daviklis ar guolis.
ABS Bloko Tikrinimas ir Keitimas
Pirmiausia buvo atliktas ABS bloko tikrinimas naudojant testerį, matuojant varžą. Nustatyta, kad ABS blokas pilnai geras. Tačiau pastebėta, kad matuojant ABS bloką, reikšmės kito kiekvieną kartą. Palyginus su kitu, identišku ABS bloku, kurio reikšmės nekito, buvo nuspręsta pakeisti ABS bloką. Po ABS blokų sukeitimo, automobilis pradėjo važiuoti be ABS klaidų (Inpa klaidų neberodo). Taip pat pastebėta, kad pakeitus ABS bloką, automatinė pavarų dėžė pradėjo dirbti tiksliau.
PROFESINIS MOKYMAS / ABS SISTEMOS DIAGNOSTIKA
ABS Daviklių Tikrinimas su Multimetru
Galima bandyti matuoti ABS daviklį su testeriu ant diodo pozicijos. Priklausomai nuo poliškumo atsiranda skaitinės vertės. Jei visi 4 ABS davikliai rodo tą patį, tai gal gerai. (Keista, bet pigus kiniškas testeris nieko neparodo). Matuoti ABS davikliai mėlynais galais.
BMW E46 ABS Sistemos Specifika
Šis straipsnis skirtas BMW E46 savininkams, susiduriantiems su ABS (Anti-lock Braking System) sistemos problemomis. Čia rasite išsamią informaciją apie ABS daviklių veikimą, galimus gedimus, diagnostikos metodus ir keitimo procedūrą.
ABS Daviklių Tipai BMW E46 Modeluose
BMW E46 modeliuose dažniausiai naudojami Holo efekto davikliai, kurie yra jautresni ir tikslesni, ypač esant mažiems greičiams, tačiau jie gali būti jautresni elektromagnetiniams trukdžiams.
Dažniausios ABS Daviklių Gedimų Priežastys BMW E46
Be bendrųjų priežasčių, tokių kaip fizinis pažeidimas, korozija ar laidų pažeidimas, BMW E46 modeliuose svarbu atkreipti dėmesį į:
- Oro tarpas (gap) tarp daviklio ir impulsinio žiedo: Netinkamas oro tarpas gali sukelti netikslų signalą arba jo nebuvimą.
- Impulsinio žiedo pažeidimas: Dantytas žiedas (impulsinis žiedas), kuris sukasi kartu su ratu ir kurį nuskaito daviklis, gali būti pažeistas, deformuotas arba surūdijęs.
ABS Daviklių Gedimų Simptomai BMW E46
Be jau minėtų simptomų, BMW E46 modeliuose sugedęs ABS daviklis gali pasireikšti:

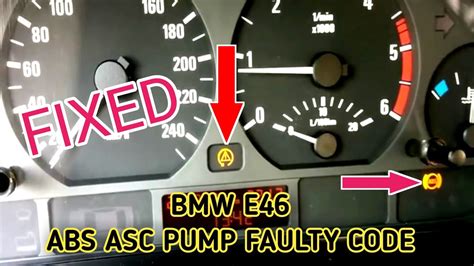

- ASC/DSC lemputė įjungta prietaisų skydelyje: ASC (Automatic Stability Control) ir DSC (Dynamic Stability Control) sistemos yra susijusios su ABS ir gali būti išjungtos, jei ABS daviklis sugedęs.
- Greičio matuoklio problemos: Kartais sugedęs ABS daviklis gali paveikti greičio matuoklio rodmenis.
ABS Daviklių Diagnostika BMW E46
Dažniausiai pasitaikantys ABS daviklių klaidų kodai BMW E46 modeliuose:
- C0031: Priekinis dešinysis ratas - ABS daviklio grandinės gedimas.
- C0034: Priekinis kairysis ratas - ABS daviklio grandinės gedimas.
- C0037: Galinis dešinysis ratas - ABS daviklio grandinės gedimas.
- C003A: Galinis kairysis ratas - ABS daviklio grandinės gedimas.
