Stabdžių antiblokavimo sistema (ABS) yra viena svarbiausių šiuolaikinio automobilio saugumo sistemų. BMW automobiliuose ji ne tik užtikrina efektyvesnį stabdymą slidžiame kelyje, bet ir yra glaudžiai integruota su kitomis sistemomis, tokiomis kaip stabilumo kontrolė (DSC/ASC). Todėl bet koks ABS sistemos sutrikimas reikalauja neatidėliotino dėmesio.
Šiame straipsnyje detaliai nagrinėsime BMW ABS bloko gedimus, diagnostikos ypatumus, remonto galimybes ir keitimo procesą, pereidami nuo konkrečių problemų prie bendresnių principų.
Specifiniai Gedimų Požymiai ir Pirminė Diagnostika

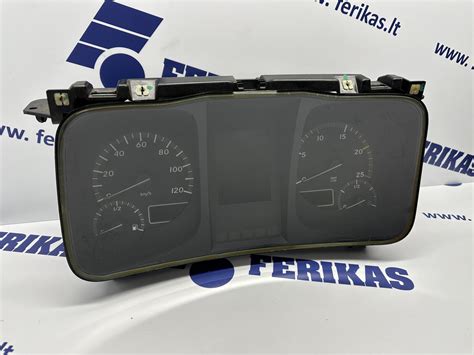

Dažniausiai vairuotojas apie ABS sistemos problemą sužino pamatęs prietaisų skydelyje įsižiebusią įspėjamąją lemputę. Tai gali būti viena arba kelios lemputės:
- ABS lemputė: Tiesiogiai indikuoja problemą pačioje antiblokavimo sistemoje.
- DSC/ASC lemputė (Stabilumo kontrolės): Kadangi stabilumo kontrolė naudoja ABS komponentus (ypač ratų greičio daviklius ir hidraulinį moduliatorių), ABS gedimas dažnai išjungia ir šią sistemą.
- Stabdžių sistemos įspėjamoji lemputė (dažnai raudona su šauktuku arba užrašu "BRAKE"): Kartais gali įsižiebti kartu su ABS/DSC lemputėmis, ypač jei gedimas susijęs su hidrauline dalimi arba bendra sistemos klaida.
Lemputės įsižiebimo scenarijai gali skirtis ir suteikti pirminių užuominų:
- Lemputė užsidega iškart užvedus variklį: Tai dažnai rodo pastovų gedimą - nutrūkusį laidą, sugedusį daviklį arba paties ABS bloko elektroninį gedimą (pvz., nėra komunikacijos).
- Lemputė užsidega pradėjus važiuoti arba pravažiavus tam tikrą atstumą (nuo kelių metrų iki kelių kilometrų): Tai tipiškas scenarijus, kai problema susijusi su signalu iš vieno ar kelių ratų greičio daviklių. Sistema, negaudama arba gaudama nelogišką signalą judant, registruoja klaidą. Tai gali būti dėl pačio daviklio gedimo, pažeisto daviklio žiedo ant stebulės/pusašio, per didelio atstumo tarp daviklio ir žiedo, arba prasto kontakto jungtyje.
- Lemputė užsidega tik tam tikromis sąlygomis (pvz., stabdant, sukant vairą, važiuojant per nelygumus): Tai gali rodyti kontaktų problemą, laido pažeidimą, kuris pasireiškia tik judant tam tikroms dalims, arba net hidraulinės dalies pradinį gedimą.
Pirminis Žingsnis: Kompiuterinė Diagnostika

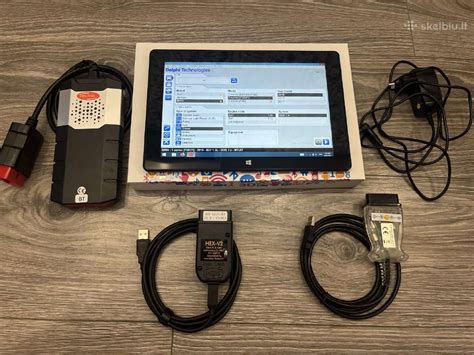

Absoliučiai būtina pradėti nuo kokybiškos kompiuterinės diagnostikos naudojant BMW skirtą įrangą (pvz., ISTA/D, INPA). Universalūs skeneriai gali nuskaityti tik bendrinius OBD-II kodus arba neteisingai interpretuoti specifinius BMW modulio kodus.
Diagnostika leidžia:
- Nuskaityti klaidų kodus (DTC - Diagnostic Trouble Codes): Tai tiksliausias būdas identifikuoti probleminį komponentą ar grandinę. Pavyzdžiui, klaida gali tiesiogiai nurodyti į konkretų ratų greičio daviklį (pvz., "Right Rear Wheel Speed Sensor Signal Fault"), ABS siurblio variklį, slėgio daviklį bloke ar vidinę elektronikos klaidą.
- Peržiūrėti "gyvus" duomenis (Live Data): Stebėti realiu laiku kiekvieno rato greitį, ABS siurblio būseną, slėgio daviklio parodymus, vožtuvų aktyvaciją. Tai ypač naudinga diagnozuojant protarpinius gedimus - pavyzdžiui, galima stebėti, ar vieno rato greičio parodymai dingsta arba tampa nelogiški važiuojant.
- Atlikti komponentų testus: Kai kurios diagnostinės sistemos leidžia aktyvuoti ABS siurblį, pavienius vožtuvus, patikrinti jų veikimą.
Svarbu neapsiriboti vien klaidų kodų nuskaitymu. Pavyzdžiui, klaida dėl rato greičio daviklio nebūtinai reiškia paties daviklio gedimą. Problema gali slypėti laiduose, jungtyje, daviklio žiede (rotoriumi) ant stebulės ar net pačiame ABS bloke, kuris neteisingai interpretuoja signalą.
Dažniausiai Pasitaikantys Specifiniai Gedimai
Ratų Sukimosi Greičio Davikliai (Wheel Speed Sensors)
Tai bene dažniausia ABS/DSC problemų priežastis. Davikliai yra pažeidžiami aplinkos poveikio (vanduo, purvas, druskos), mechaninių pažeidimų, senėjimo. Gedimai pasireiškia:
- Visiškas signalo nebuvimas: Nutrūkęs laidas viduje daviklio arba išorėje, sudegusi daviklio ritė (senesnio tipo indukciniams davikliams), vidinis Hall efekto daviklio gedimas (naujesnio tipo aktyviems davikliams).
- Netolygus, triukšmingas signalas: Pažeistas daviklio žiedas (impulsinis ratas) ant stebulės ar pusašio (įskilimai, išlūžę dantukai, korozija, purvas), per didelis oro tarpas tarp daviklio ir žiedo (dėl neteisingo montavimo, stebulės deformacijos), elektromagnetiniai trikdžiai.
- Prasti kontaktai jungtyje: Oksidacija, drėgmė, nekokybiškas sujungimas.
Svarbus aspektas: Rinkoje gausu pigių, nekokybiškų daviklių pakaitalų. Nors jų kaina viliojanti, tokie davikliai dažnai neatitinka originalių specifikacijų, jų signalas gali būti nestabilus, jie greitai genda. Tai gali lemti pasikartojančias klaidas, net jei daviklis "naujas". Rekomenduojama naudoti originalius BMW arba aukštos kokybės OEM gamintojų (pvz., ATE, Bosch, Siemens/VDO, priklausomai nuo modelio) daviklius.
Daviklio keitimas paprastai nėra sudėtingas, tačiau reikalauja atidumo: reikia tinkamai išvalyti montavimo vietą, užtikrinti teisingą atstumą iki žiedo (jei reguliuojamas), patikimai sujungti jungtį. Kartais daviklis "priauga" prie stebulės ir jį išimti būna sudėtinga nepažeidžiant.
Laidynas ir Jungtys
ABS sistemos laidai eina pro pažeidžiamas vietas - ratų arkas, pakabos elementus. Jie gali būti pažeisti mechaniškai (nutrinti, nukirsti), paveikti korozijos (ypač jungtys). Pažeistas laidas ar prastas kontaktas gali sukelti lygiai tokius pačius simptomus kaip ir sugedęs daviklis ar net ABS bloko problema. Todėl prieš keičiant komponentus būtina kruopščiai patikrinti laidyno tęstinumą (varžą) nuo ABS bloko jungties iki daviklio jungties, taip pat patikrinti maitinimo ir masės laidus pačiam ABS blokui.
Hidraulinis Blokas (Moduliatorius)
Tai mechaninė ABS bloko dalis, kurioje yra vožtuvai, valdantys stabdžių skysčio slėgį kiekvienam ratui, ir siurblys, kuris grąžina skystį į pagrindinį cilindrą ABS veikimo metu. Hidraulinės dalies gedimai retesni nei elektronikos, bet gali būti:
- Užstrigę vožtuvai: Dėl seno, užteršto stabdžių skysčio, vidinės korozijos ar nuosėdų. Gali pasireikšti netolygiu stabdymu, vieno rato blokavimu arba nepakankamu stabdymu ABS suveikimo metu.
- Vidiniai nuotėkiai: Labai reti, bet gali sukelti "minkštą" stabdžių pedalą.
- Siurblio variklio gedimas: Siurblys neįsijungia arba veikia nuolat. Dažniau tai susiję su elektronine valdymo dalimi, bet gali būti ir mechaninis variklio gedimas.
Hidraulinės dalies remontas paprastai neatliekamas - ji keičiama visa kartu arba kaip dalis viso ABS bloko agregato.
Elektroninis Valdymo Blokas (ECU/EVB) - Dažniausias "Bloko" Gedimas
Kai kalbama apie "ABS bloko gedimą", dažniausiai turima omenyje būtent elektroninės valdymo dalies problema. Ši dalis yra sumontuota tiesiai ant hidraulinio bloko arba netoli jo. Dažniausi ECU gedimai:
- Komunikacijos praradimas: Diagnostinė įranga negali prisijungti prie ABS modulio. Tai gali būti dėl maitinimo ar masės problemų pačiam blokui, CAN magistralės gedimo arba vidinio ECU gedimo (pvz., sugedęs procesorius, CAN transiveris).
- Vidinės klaidos: Diagnostika rodo klaidas, susijusias su pačiu bloku, pvz., "Internal Control Unit Fault", "Pressure Sensor Fault" (slėgio daviklis dažnai integruotas į ECU), "Pump Motor Fault" (jei problema yra valdymo grandinėje, o ne pačiame variklyje).
- Litavimo taškų problemos: Ypač būdinga tam tikrų kartų Bosch ABS/DSC blokams (pvz., Bosch 5.7, dažnai sutinkamiems E39, E46, E38 modeliuose). Dėl vibracijos ir temperatūrų kaitos trūkinėja vidiniai kontaktai, ypač tie, kurie jungiasi prie hidraulinės dalies. Tai dažnai pasireiškia protarpinėmis klaidomis, kurios priklauso nuo temperatūros ar vibracijos.
- Programinės įrangos (firmware) gedimai: Retesni, bet pasitaikantys. Gali atsirasti po nesėkmingo programavimo bandymo arba dėl vidinės atminties klaidos.
- Sugedę komponentai plokštėje: Pavieniai tranzistoriai, kondensatoriai, varžos ar kiti elementai gali sugesti dėl senėjimo, įtampos šuolių ar perkaitimo.
Diagnostikos Giluminė Analizė
Patvirtinus, kad problema nėra davikliuose ar laiduose, reikia gilintis į patį ABS bloką. Čia svarbu ne tik klaidų kodai, bet ir:
- Tikslus bloko identifikavimas: BMW naudoja skirtingų gamintojų (Bosch, ATE/Continental, Teves) ir skirtingų kartų ABS blokus. Jų gedimai, remonto galimybės ir kodavimo procedūros skiriasi. Būtina žinoti tikslų detalės numerį.
- Specifinių parametrų stebėjimas: Pavyzdžiui, jei yra klaida dėl integruoto slėgio daviklio, reikia stebėti jo parodymus "gyvai". Jei daviklis rodo nelogišką slėgį, tai patvirtina daviklio arba ECU gedimą.
- Komponentų aktyvavimas per diagnostiką: Bandymas aktyvuoti ABS siurblį. Jei jis nesuveikia, o maitinimas iki bloko ateina, problema greičiausiai yra ECU arba pats siurblio variklis.
- Osciloskopo naudojimas: Pažangesnė diagnostika apima signalų tikrinimą osciloskopu - pvz., rato greičio daviklio signalo formos analizę, CAN magistralės signalų tikrinimą prie ABS bloko jungties. Tai leidžia aptikti problemas, kurių nematyti su įprastu skeneriu.
Remonto Galimybės
ABS Bloko Elektroninės Dalies (ECU) Remontas
Priešingai nei teigia kai kurie servisai ar pasenusi informacija, daugelis BMW ABS blokų elektroninių gedimų yra remontuojami. Tai ypač pasakytina apie dažniausiai pasitaikančias problemas:
- Litavimo taškų atkūrimas: Specialistai, turintys reikiamą įrangą (mikroskopą, specialius lituoklius), gali atidaryti ECU korpusą ir perlituoti probleminius kontaktus. Tai tipiškas Bosch 5.7 ir panašių blokų remontas.
- Komponentų keitimas: Sugedusius tranzistorius, tvarkykles ar kitus elementus galima pakeisti naujais.
- Programinės įrangos atkūrimas: Retais atvejais galima perrašyti pažeistą programinę įrangą.
Remonto privalumai:
- Kaina: Paprastai gerokai pigiau nei keisti bloką nauju ar net naudotu.
- Originalumo išsaugojimas: Lieka originalus blokas su automobiliui priskirtu VIN kodu ir kodavimu. Nereikia papildomų programavimo darbų.
Remonto trūkumai/rizikos:
- Ne visi gedimai remontuojami.
- Reikalinga specializacija.
- Garantija taikoma dažniausiai tik pašalintam gedimui.
Servisai, kurie specializuojasi automobilių elektronikos remonte, dažnai turi stendus, leidžiančius patikrinti ABS bloko veikimą prieš ir po remonto, imituojant realias sąlygas.
ABS Bloko Keitimas
Jei remontas neįmanomas, nepatikimas arba ekonomiškai netikslingas, lieka bloko keitimas.
Naujas ABS blokas:
- Privalumai: Visiškai nauja, originali detalė su gamintojo garantija.
- Trūkumai: Labai brangu. Visada reikia programuoti ir koduoti pagal automobilio konfigūraciją ir VIN kodą.
Naudotas ABS blokas:
- Privalumai: Ženkliai pigesnis variantas nei naujas.
- Trūkumai: Gedimo rizika, kadangi jau turi savo eksploatacijos istoriją. Būtinas tikslus atitikimas detalės numeriu. Būtinas programavimas/kodavimas.
Kaip koduoti ABS modulį savo BMW E39/E46/E53 po pakeitimo! Visi žingsniai
Keitimo Procesas
Keičiant ABS bloką atliekami šie veiksmai:
- Stabdžių sistemos slėgio sumažinimas (jei reikia).
- Akumuliatoriaus atjungimas.
- Stabdžių vamzdelių atjungimas nuo bloko.
- Elektrinės jungties atjungimas.
- Seno bloko nuėmimas ir naujo/naudoto/suremontuoto įdėjimas.
- Stabdžių vamzdelių prijungimas.
- Elektrinės jungties prijungimas.
- Stabdžių sistemos nuorinimas (dažnai reikalaujantis diagnostinės įrangos).
- Programavimas ir kodavimas (jei keistas blokas).
- Klaidų trynimas ir sistemos testavimas.
Kodavimas ir Programavimas: Būtinas Žingsnis
Šiuolaikiniuose BMW automobiliuose ABS/DSC blokas yra sudėtingas kompiuteris, integruotas į bendrą automobilio tinklą. Keičiant bloką, būtina jį "supažindinti" su automobiliu.
Tai atliekama keliais etapais:
- Programavimas (Flashing): Į modulį įrašoma reikiama operacinė sistema (firmware).
- VIN kodo įrašymas: Kiekvienas modulis turi turėti automobilio kėbulo numerį (VIN).
- Kodavimas (Coding): Nurodoma konkreti automobilio komplektacija.
- Kalibravimas/Adaptacijos: Kai kuriais atvejais gali prireikti papildomų kalibracijų, pvz., vairo pasukimo kampo daviklio.
