Šiuolaikiniuose automobiliuose esantys vidiniai kompiuteriai yra atsakingi už variklio ir komponentų valdymą. Juose yra įmontuotos specialios diagnostikos sistemos, kurias gamintojas užprogramuoja taip, kad būtų užtikrintas teisingas visų komponentų ir jutiklių veikimo diapazonas. Kai tik parametras viršija nustatytas leistinas ribas, borto kompiuteris išsaugo atitinkamą klaidos kodą savo atmintyje.
OBD reiškia „On-Board Diagnostics” - tai tiesiog kompiuterinė sistema, kuri nuolat stebi, kaip veikia automobilio variklis ir kitos svarbios dalys. Pradžia buvo gana kuklesnė - septintajame dešimtmetyje Kalifornijoje pradėjo griežtinti aplinkosaugos reikalavimus, ir gamintojams reikėjo kažkaip kontroliuoti išmetamųjų dujų kiekį. Tikroji revoliucija įvyko 1996 metais, kai JAV įvedė OBD-II standartą. Nuo tada visi automobiliai turėjo turėti vienodą diagnostikos lizdą ir kalbėti ta pačia „kalba”.
Automobilio kompiuteris, kurį dažniausiai vadina ECU (Engine Control Unit), yra tarsi nervų sistema. Visame automobilyje išdėstyti šimtai jutiklių - deguonies davikliai, temperatūros sensoriai, padėties jutikliai, slėgio matuokliai ir dar dešimtys kitų. Įsivaizduokite, kad važiuojate greitkeliu. Deguonies jutiklis išmetimo sistemoje stebi, ar dujų mišinys optimalus. Jei pastebi, kad per daug deguonies, reiškia kuras sudega neefektyviai. ECU iškart koreguoja kuro įpurškimo trukmę, kad viskas būtų idealiai subalansuota.
Bet kai kas nors rimtai sutrinka - pavyzdžiui, sugenda vienas iš jutiklių ar atsiranda vakuumo nuotėkis - kompiuteris užfiksuoja klaidą. Kiekviena klaida turi unikalų kodą, susidedantį iš raidės ir keturių skaičių. P kodai - tai variklio ir transmisijos problemos (Powertrain). B kodai - kėbulo elektronika (Body). C kodai - važiuoklės sistemos (Chassis). U kodai - tinklo komunikacijos problemos (Network). Antrasis skaičius kode nurodo, ar tai standartinis, ar gamintojo specifinis kodas. 0 reiškia universalų kodą, kurį supranta visi diagnostikos įrenginiai.

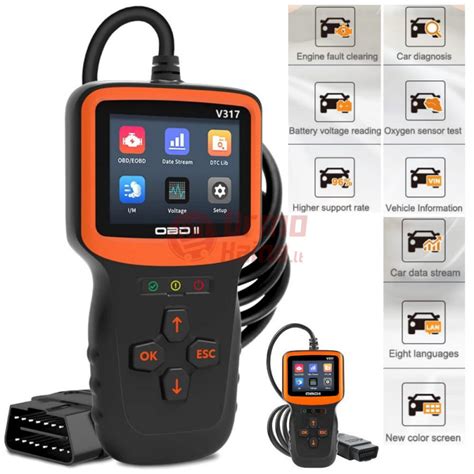

Ta pati lemputė „Check Engine” gali reikšti ir nieko rimto (pavyzdžiui, blogai užsuktas degalų bako dangtelis), ir katastrofišką gedimą (katalizatoriaus suirimas). Paprasčiausias OBD skeneris kainuoja apie 15-20 eurų ir jungiasi prie telefono per Bluetooth. Tai vienas naudingiausių įrankių automobiliui. Pirma, nuskaityti ir ištrinti klaidos kodus. Jei užsidegė „Check Engine” lemputė, nereikia iškart lėkti į servisą. Prisijungiate telefonu, paskaitote, kas nutiko, ir Google’e sužinote, ar tai rimta. Antra, stebėti realaus laiko duomenis. Galite matyti variklio apsukų skaičių, aušinimo skysčio temperatūrą, kuro sąnaudas, deguonies jutiklių rodmenis ir dar dešimtis parametrų. Trečia, atlikti kai kuriuos testus.
Vidutinės klasės skaitytuvai (100-300 eurų) jau turi savo ekraną, greitesnį procesorių ir gali pasiekti daugiau duomenų. Jie dažnai supranta gamintojų specifinius protokolus, todėl gali parodyti, pavyzdžiui, DPF filtro užsikimšimo lygį ar tikslią transmisijos alyvos temperatūrą. Profesionalūs įrenginiai (nuo 500 eurų iki kelių tūkstančių) - tai jau rimti įrankiai. Jie ne tik diagnozuoja, bet ir gali programuoti kompiuterius, koduoti naujus raktus, kalibruoti kameras ir radarus, atlikti pilną sistemų testavimą.
Bet štai įdomus dalykas - daugeliui kasdienių situacijų pakanka pigaus skaitytuvo ir nemokamos programėlės telefone. „Torque” Android’ui ar „Car Scanner” iOS’ui daro stebuklus.
Dažniausios OBD klaidos ir jų reikšmės
Per tuos metus, kai naudoju OBD diagnostiką, pastebėjau, kad kai kurios klaidos kartojasi nuolat. P0420 ar P0430 - katalizatoriaus efektyvumo problemos. Dažniausiai tai reiškia, kad katalizatorius jau susidėvėjęs, bet kartais kalti tiesiog deguonies jutikliai. P0300 serijos kodai - variklio detonacija. Jei skaičius baigiasi nuliu (P0300), tai reiškia atsitiktinę detonaciją keliuose cilindruose. Jei konkrečiu skaičiumi (P0301, P0302 ir t.t.), tai nurodo konkretų cilindrą. P0171/P0174 - liesas kuro mišinys. Dažniausiai kalta vakuumo nuotėkis kažkur įsiurbimo takte. Kartais tai būna tiesiog nešvarus oro filtras ar masinio oro srauto jutiklis (MAF). P0401 - EGR sistemos problema. Išmetamųjų dujų recirkuliacijos vožtuvas dažnai užsikemša, ypač dyzeliniuose varikliuose.
Svarbu suprasti, kad OBD sistema nėra visagalė. Ji stebi tik tai, kas turi elektroninius jutiklius. Jei pradeda girgždėti pakabos svirties įvorė ar dėvisi sankabos diskas, kompiuteris apie tai nežinos. Be to, klaidos kodas nurodo simptomą, ne priežastį. Jei matote P0335 (krumpliaračio padėties jutiklio gedimas), tai gali reikšti, kad sugedo pats jutiklis, bet gali būti ir nutrūkęs laidas, prastas kontaktas ar net problemų su pačiu krumpliaračiu. Dar vienas dalykas - ne visos sistemos yra OBD-II standarto dalis. Oro kondicionavimas, multimedija, navigacija dažnai turi savo atskiras diagnostikos sistemas.
Nors OBD diagnostika labai įgalina paprastus vairuotojus, yra situacijų, kai be profesionalų neišsiversi. Kai kurios klaidos reikalauja specialių procedūrų. Pavyzdžiui, DPF filtro regeneracija ar transmisijos adaptacijos atstatymas. Taip pat verta kreiptis į servisą, jei klaida kartojasi po to, kai ją ištrynėte ir pabandėte kažką pataisyti patys. Bet net ir tada, kai einate į servisą, turėdami savo OBD skaitytuvą esate pranašesnėje pozicijoje. Jūs jau žinote, kokia klaida, galite pasidomėti forumuose, kiek paprastai kainuoja toks remontas.
Borto kompiuterio funkcijos ir galimybės
Borto kompiuteris tai labai pravartus įrenginys, kuris rodo daug vertingos informacijos. Senesniuose automobiliuose borto kompiuteris turėjo nedidelį, monochrominį ekraną sumontuotą prietaisų skydelyje. Naujausiuose automobiliuose yra naudojami nedideli, spalvoti LCD arba LED ekranai, kurių skersmuo iki 4 colių, sumontuoti prietaisų skydelyje tarp rodyklių. Šiuolaikiškas borto kompiuteris gali pateikti daugiau informacijos, be to - geriau suprantamu būdu.
Borto kompiuteris yra maitinamas iš automobilio elektros instaliacijos ir yra atsparus virpesiams, o taip pat temperatūros svyravimams. Jis yra sujungtas su ECU kompiuteriu ir būtent iš jo gauna, apdoroja ir rodo ekrane pagrindinę informaciją. Pagrindinę, bet ne visą, nes borto kompiuteris taip pat gali gauti informaciją iš kitų daviklių, pvz. išorinės temperatūros, arba informuojančių apie neuždarytas duris ar neužsegtus saugos diržus.
Pagrindinės borto kompiuterio funkcijos:
- Išorinio oro temperatūra.
- Duomenys apie automobilio greitį - vidutinį, momentinį ir t.t.
- Duomenys apie degalų sąnaudas - vidutines, momentines, konkrečioje trasos atkarpoje.
- Numatomas kilometrų skaičius, kurį dar galima įveikti su degalų esančių bake kiekiu.
- Jei automobilis turi automatinę pavarų dėžę, kompiuteris rodo, kuri pavara yra įjungta.
- Apie neuždarytas duris.
- Apie neužsegtus saugos diržus.
- Apie per mažą oro slėgį padangose, jei transporto priemonė turi įrengtą slėgio padangose kontrolės sistemą.
- Apie tai, kurią pavarą reikia įjungi šiuo momentu mechaninėje pavarų dėžėje, jei automobilis turi sistemą, kuri pataria tinkamos pavaros pasirinkimą.
- Apie pažangių įrangos arba saugos sistemų įjungimą (pvz. Hill Descent Cotnrol, SUV klasės automobiliuose arba susidūrimo išvengimo sistemos).
- Taip pat gali labai aiškia forma rodyti aušinimo skysčio temperatūrą, degalų kiekį ir t.t.
Jau prieš keliolika metų, iš pradžių „premium“ klasės automobiliuose, buvo įvesta galimybė borto kompiuterio ekrane rodyti aptarnavimo pranešimus. Aptarnavimo pranešimai informavo apie būtiną automobilio aptarnavimą, apie alyvos, filtro keitimą ir t.t. arba apie gedimą. Senesniuose automobiliuose, kuriuose buvo naudojami maži borto kompiuterio ekranai, juose pasirodydavo užrašas: INSP, SERVICE, OIL, FAULT arba kitoks, priklausomai nuo transporto priemonės gamintojo. Jau keletą metų borto kompiuteriai yra nuolatinis kiekvieno automobilio įrangos elementas, nepriklausomai nuo klasės, o jų pateikiamos informacijos gausa ženkliai padidėjo. Kompiuteriai primena apie: periodinį aptarnavimą, variklio alyvos ir filtro keitimą, aušinimo skysčio keitimą, degalų filtro keitimą, oro filtro keitimą, AdBlue lygio papildymą, Eolys skysčio papildymą, paskirstymo diržo keitimą, uždegimo arba kaitinimo žvakių keitimą, stabdžių trinkelių ir kitų elementų keitimą, gedimus.
Aptarnavimo pranešimų trynimas
Aptarnavimo pranešimai buvo įvesti tam, kad vairuotojas nepamirštų periodinio aptarnavimo arba skysčių/komponentų keitimo ir apsilankytų autorizuotose šio gamintojo dirbtuvėse. Ten, atlikus reikalingus keitimus, pranešimas yra ištrinamas, o mechanikas įrašo naujus duomenys. Dauguma vairuotojų naudojasi nepriklausomų dirbtuvių paslaugomis arba atlieka paprastus keitimus savarankiškai. Todėl rinkoje pasirodė įvairių rūšių duomenys (kompiuterinės programos, suvestinės, straipsniai), kuriuose aprašomi galimi aptarnavimo pranešimų trynimo būdai po atlikto aptarnavimo (pvz. pakeitus alyvą arba trinkeles), po kurių nebereikia lankytis autorizuotame servise.
Daugelyje automobilių, pagrindinių aptarnavimo pranešimų (susijusių su alyvos/filtro keitimu, aptarnavimo) ištrynimui nėra reikalingi specialus įrankiai bei nebūtina prijungti automobilio prie diagnostinio kompiuterio. Taip pat nereikia pergyventi dėl elektronikos pažeidimo. Jei procedūra nepasisekė, tiesiog ją reikia pakartoti. Prieš pradedami procedūrą privalome uždaryti visas duris. Prieš pradedami trynimo procedūrą būtina patikrinti, kaip ji turi būti atliekama konkrečiame automobilio modelyje. Informacijos šaltiniu gali būti straipsniai, įrašai tam tikros markės gerbėjų klubuose, medžiaga youtube ir daug kitų. Taip pat procedūrą be problemų atliks nepriklausomų dirbtuvių mechanikas.
Pranešimai informuojantys apie variklio alyvos, stabdžių trinkelių ar aušinimo skysčio keitimą, neinformuoja apie gedimą. Galima važinėti toliau, bet verta pagalvoti apie kuo skubesnį šio veiksmo atlikimą. Ilgalaikis pranešimo ignoravimas gali baigtis pagreitintu automobilio susidėvėjimu (važinėjimas su užteršta alyva), arba eismo įvykiu (važinėjimas su susidėjusiomis stabdžių trinkelėmis arba senu stabdžių skysčiu). Pranešimo apie AdBlue ignoravimas arba pranešimo ištrynimas sumažins variklio galią 40 proc., ir neleis užkurti variklį. Jei pasirodo aptarnavimo pranešimas, informuojantis apie kurios nors sistemos gedimą (ABS, ESP, variklio sistema, pavarų dėžė ir t.t.), būtina kuo skubiau apsilankyti dirbtuvėse.
Ar verta tikėti borto kompiuterio rodmenimis?
Pirmasis bandymuose naudotas automobilis - 2006-ųjų „Škoda Octavia“ su 1,9 l darbinio tūrio TDI varikliu, nuvažiavusiu 130 tūkst. km. VGTU specialistams prijungus reikiamus daviklius, automobiliu ant matavimo stendo važiuota 50 km/h greičiu. Rezultatai gali pasirodyti keisti. Automobilio borto kompiuteris rodė 5,4 l vidutines degalų sąnaudas 100 km, tuo tarpu VGTU įranga tikino, kad tokiu režimu važiuodama „Škoda“ vartoja 6,4 l/100 km. Tai - beveik 16 proc. Tokį patį bandymą pakartojus važiuojant 90 km/h greičiu, borto kompiuterio paklaida išliko panaši - 17,5 proc. Analogiškas bandymas buvo atliktas ir su 1,6 l darbinio tūrio benzininį variklį turinčiu „SEAT Leon“. Važiuojant miesto režimu, 50 km/h, borto kompiuteris rodė 7,9 l/100 km degalų sąnaudas, tuo tarpu VGTU skaitiklis - 8,8 l/100 km. Prie užmiestyje įprasto 90 km/h greičio borto kompiuteris rodė 7,5 l/100 km, o VGTU skaitiklis - 8,3 l/100 km. Abiem atvejais automobilio kompiuteris rodė apie 10 proc. Didžiausia staigmena laukė išbandžius daugiau nei 200 tūkst. km nuvažiavusį penktos kartos „Volkswagen Golf“. „Mieste“ jo borto kompiuteris rodė net 24 proc.
Kita vertus, borto kompiuterio „melavimas“ - dalykas, kuriuo pasižymi visi automobiliai. Borto kompiuterio ekrane atvaizduojamas degalų sąnaudų skaičius yra apskaičiuojamas matematiškai - jis nevertina padangų būklės, variklio nusidėvėjimo, oro pasipriešinimo ir kitų veiksnių. Norint tikslių degalų sąnaudų, reikia pripildyti pilną baką degalų, važiuojant stebėti automobilio kilometražo pokytį ir, nuvažiavus kažkokį atstumą, vėl užpildyti degalų baką.
Pažangios transporto priemonių diagnostikos ekspertų metodai: atskleistos OBD II paslaptys
Automobilių kompiuterinė diagnostika nuolat tobulėja. Naujesni automobiliai jau turi integruotą interneto ryšį ir patys gali siųsti diagnostikos duomenis gamintojui ar serviso centrams. Elektromobiliai ir hibridai prideda naujų iššūkių. Jie turi papildomas aukštos įtampos sistemas, baterijų valdymo kompiuterius, inverterius. Kai kurie gamintojai bando apriboti prieigą prie diagnostikos duomenų, motyvuodami saugumu ir intelektine nuosavybe. Tai kelia diskusijų - ar automobilio savininkas turi teisę žinoti, kas vyksta jo pačio mašinoje?
Automobilio borto kompiuteris - tai moderni sistema, kuri automobilio vairuotojui teikia įvairią informaciją apie transporto priemonės būklę ir kelionės eigą. Ši technologija vis labiau integruojama į šiuolaikinius automobilius, siekiant užtikrinti didesnį saugumą, patogumą ir efektyvumą. Borto kompiuterio reikšmės itin svarbios, nes tai padeda stebėti degalų sąnaudas, nuvažiuotą atstumą, variklio būklę ir daugybę kitų svarbių parametrų.
Borto kompiuteris atlieka daug svarbių funkcijų, kurios padeda vairuotojams ir transporto priemonių savininkams geriau suvokti ir valdyti savo automobilius. Viena iš svarbiausių borto kompiuterio funkcijų yra navigacija. Naudojant GPS stebėjimo sprendimus, borto kompiuteris gali tiksliai nustatyti transporto priemonės buvimo vietą, planuoti maršrutus ir suteikti vairuotojui aiškias nuorodas, kaip pasiekti tikslą. Borto kompiuteris taip pat stebi degalų sąnaudas, tiek momentines, tiek vidutines. Ši funkcija leidžia vairuotojams stebėti, kiek degalų sunaudojama tam tikrais vairavimo režimais, ir padeda optimizuoti vairavimo stilių, siekiant sumažinti kuro sąnaudas. Borto kompiuteris suteikia išsamią informaciją apie transporto priemonės būklę ir galimus gedimus. Jis gali pranešti apie variklio problemas, stabdžių būklę, padangų slėgį ir kitus svarbius parametrus. Modernūs borto kompiuteriai taip pat integruojami su įvairiomis vairavimo pagalbinėmis sistemomis. Tai apima pastovaus greičio palaikymo, eismo juostų išlaikymo, automatinio stabdymo sistemas ir kitas saugumo technologijas.
Į automobilių borto kompiuteris taip pat dažnai integruojamos ir multimedijos sistemomis. Tai gali apimti radijo, muzikos, telefonų prijungimą per Bluetooth, navigacijos žemėlapius ir kitus interaktyvius elementus. Borto kompiuteris jungiasi su automobilio variklio valdymo bloku (ECU), iš kurio gauna informaciją apie variklį ir kelionės duomenis. Naudojant šiuolaikinius sprendimus, tokius kaip transporto stebėjimo ir kontrolės sistema, galima realiu laiku stebėti transporto priemonės būklę, buvimo vietą ir kitus svarbius parametrus, kas leidžia efektyviai valdyti transporto parką ir priimti pagrįstus sprendimus.
Borto kompiuteriai teikia daugybę privalumų, kurie palengvina vairavimą ir užtikrina didesnį saugumą kelyje. Degalų sąnaudų stebėjimas. Transporto priemonės diagnostika. Vairavimo pagalbinės sistemos. Darbo ir poilsio laiko laikymasis. Informacija realiu laiku.
