Citroen Xsara Picasso - tai kompaktiškas MPV automobilis, gaminamas nuo 1999 metų. Jis buvo pristatytas Europos rinkoms 2000-2010 metais ir per šį laikotarpį sulaukė atnaujinimų, daugiausia susijusių su priekine automobilio dalimi.
Šiame straipsnyje pateikiama informacija apie „Citroen Xsara Picasso“ 2002 metų modelio saugiklių dėžučių išdėstymą, schemas ir detalią jų paskirtį. Automobilis turi 2 pagrindines saugiklių dėžes. Jų konstrukcija ir saugiklių skaičius gali skirtis priklausomai nuo automobilio komplektacijos ir pagaminimo metų.

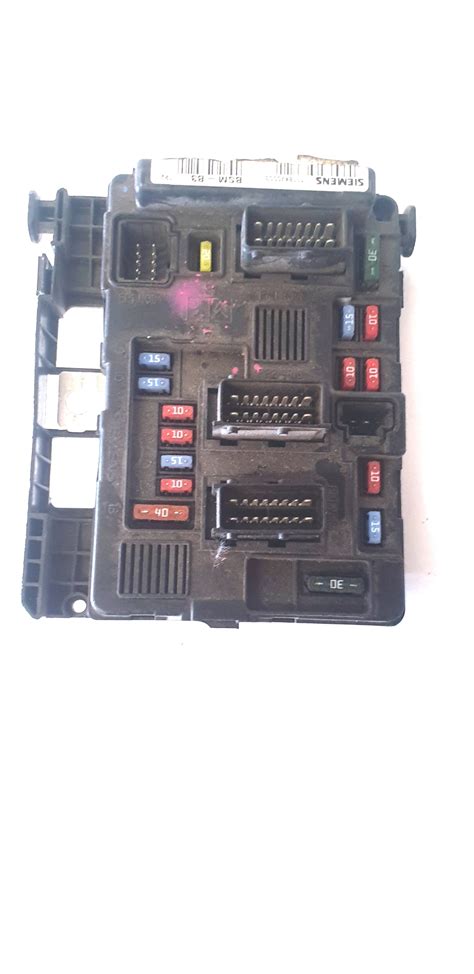

Variklio skyriaus saugiklių dėžė
Variklio skyriuje yra dvi skirtingos saugiklių dėžučių konfigūracijos, priklausomai nuo automobilio modelio ir įrangos.
Tipas 1
Šiame variante saugiklių dėžė yra variklio skyriuje ir joje yra skirtingi saugikliai, skirti įvairioms sistemoms.
Schemos ir paskirtis:
- F1 (70A): Maitinimo šaltinis CM (pažangus aptarnavimo modulis) - valytuvai, šildomas galinis stiklas, spyna.
- F2 (70A): Ventiliatoriaus grupė (P).
- F3 (60A): Ventiliatoriaus grupė (P).
- F4 (60A): ABS (A).
- F5 (20A): Buzzeris.
- F6 (30A): Artimųjų žibintų relė (P).
- F7 (30A): Ventiliatoriaus mažo greičio relė (TU5JP/L3) su aušinimo sistema.
- F8 (70A): Salono saugiklių modulio 28 (A) maitinimo šaltinis.
- F9 (50A): Maitinimo šaltinis CM (pažangus aptarnavimo modulis) - posūkių rodikliai, elektriniai langai, stoglangis, + VAN, galinis valytuvas, aušinimo kompresorius.
- F10 (40A): Apšvietimo valdymas (A).
- F11: Laisvas.
- F12 (70A): Apsaugos nuo vagystės signalizacijos kontaktas (+ AA, + CC, + D) (A).
- F13 (40A): Apsaugos nuo vagystės signalizacijos kontaktas (+ KK) (A).
- F14 (20A): Diagnostikos lizdas - skaičiuotuvo maitinimo šaltinis (TU5JP).
- F15: Laisvas.
- F16 (40A): Salono saugiklių modulio 28 (A) maitinimo šaltinis.
- F17 (30A): Pagalbinės šildymo sistemos purkštukas (A).
- F18: Maitinimo šaltinis (per dvigubą relę) - laisvas.
- F19: Laisvas.
- F20 (10A): + CC ventiliatoriaus relė (visi tipai, išskyrus TU5JP/L3 ir EW7J4) (bazinis).
- F21: + BB - laisvas.
- F22 (25A): Posūkių rodikliai.
- F23 (15A): + CC ABS skaičiuotuvas.
- F24 (5A): Variklio valdymo kompiuteris (A) - pašildymo modulis, srauto matuoklis, apsaugos blokavimo modulis 3 relės.
- F25 (15A): Maitinimo šaltinis (per dvigubą relę) - kuro siurblys.
- F26 (40A): + BB Dvigubos padėties relė (P).
- F27 (30A): Dvigubos padėties relė (P).
- F28 (5A): Maitinimo šaltinis (per dvigubą relę) - karbiuratoriaus šildymo sistemos arba slopintuvo modulis (TU5JP/L3).
- F29 (40A): - (5A) + BB oro siurblys (EW7) (A) - pagalbinės šildymo lemputė (DW10).
- F30 (10A): Dešinysis rūko žibintas (P).
- F31 (10A): Kairysis rūko žibintas (P).
- F32 (10A): + CC transporto priemonės greičio jutiklis - atbulinės eigos žibinto kontaktas - apsaugos blokavimo modulis 3 relės.
- F33 (15A): Skysčio temperatūros modulis (TU5JP) - diagnostikos lizdas - kuro šildymo sistema - variklio aušinimo skysčio lygio jutiklio kontaktinė pora (DW10TD).
- F34 (5A): Maitinimo šaltinis (per dvigubą relę) - deguonies zondas - kuro bako valymo solenoidinis vožtuvas (benzinas) - RVG solenoidinis vožtuvas - solenoidinis vožtuvas (dyzelinio kuro siurblys).
Tipas 2
Antrojo tipo saugiklių dėžė variklio skyriuje turi kitokią konfigūraciją ir paskirtį.
Paskirtis (1 variantas):
- F1 (10A): pašildymo modulis - transporto priemonės greičio jutiklis - automatinės pavarų dėžės elektrohidraulinis blokas - automatinės pavarų dėžės valdymo grupė - atbulinės eigos žibinto kontaktas - variklio aušinimo skysčio lygio jutiklio kontaktinė pora - didelio greičio ventiliatoriaus maitinimo relė - oro srauto matuoklis - pavarų perjungimo svirties blokavimo mechanizmo pavaros valdymo relė - variklio paleidimo blokavimo relė.
- F2 (15A): Kuro sistemos siurblys.
- F3 (10A): ratų ABS skaičiuotuvas - stabilumo kontrolės skaičiuotuvas.
- F4 (10A): įpurškimo skaičiuotuvas - automatinės pavarų dėžės kompiuteris.
- F5 (10A): automatinės pavarų dėžės kompiuteris.
- F6 (15A): rūko žibintai.
- F7 (15A): priekinių žibintų plovimo sistema.
- F8 (20A): Įpurškimo skaičiuotuvas - dyzelino aukšto slėgio reguliatorius - mažo greičio ventiliatoriaus maitinimo relė.
- F9 (15A): kairysis priekinis žibintas - priekinių žibintų aukščio reguliavimo jungiklis.
- F10 (15A): dešinysis priekinis žibintas.
- F11 (10A): kairysis priekinis žibintas.
- F12 (10A): dešinysis priekinis žibintas.
- F13 (15A): garso signalas.
- F14 (10A): priekinis / galinis plovimo siurblys.
- F15 (30A): uždegimo ritė - deguonies jutiklis išleidimo angoje: neidentifikuotas - deguonies jutiklis įleidimo angoje - 1-ojo cilindro purkštukas - 2-ojo cilindro purkštukas - 3-iojo cilindro purkštukas - 4-ojo cilindro purkštukas - kuro bako valymo solenoidinis vožtuvas - dyzelino aukšto slėgio siurblys - RVG solenoidinis vožtuvas + slopintuvas - karbiuratoriaus šildymo sistemos varža arba slopintuvo modulis - loginis solenoidinis vožtuvas (RVG) - kuro šildymo sistema.
- F16 (30A): oro tiekimo siurblys.
- F17 (30A): priekinio stiklo valytuvo pavara.
- F18 (40A): oro tiekimo aktuatorius - oro tiekimo valdymo modulis - salono oro termistorius - aptarnavimo skydelis - variklio skyriaus saugiklių modulis.
Paskirtis (2 variantas):
- (20A) Garso signalas.
- (30A) Artimųjų žibintų relė.
- (30A) Variklio aušinimo ventiliatorius.
- (20A) Diagnostikos lizdas, 1.6L ECU maitinimas.
- (30A) Nenaudojamas.
- (10A) Nenaudojamas.
- (10A) Variklio aušinimo ventiliatoriaus relė.
- (5A) Nenaudojamas.
- (25A) Centrinis užraktas (BSI).
- (15A) ABS valdymo blokas.
- (5A) Pašildymo sistema (dyzelinas).
- (15A) Kuro siurblys.
- (40A) Relė.
- (30A) Relė.
- (10A) Variklio aušinimo ventiliatorius.
- (40A) Oro siurblio įkrovimo oras.
- (10A) Dešinysis rūko žibintas.
- (10A) Kairysis rūko žibintas.
- (10A) Greičio jutiklis.
- (15A) Aušinimo skysčio temperatūros jutiklis.
- (5A) Katalizatorius.
Salono saugiklių dėžė
Salono saugiklių dėžė yra kairėje pusėje po prietaisų skydeliu, už apsauginio dangtelio.
Tipas 1
Šiame variante saugiklių dėžė salone turi šias funkcijas:
Paskirtis:
- 5A: Oro kondicionavimo sistema - specialioji įranga (vairavimo mokykloms).
- 5A: Prietaisų skydelis - diagnostikos lizdas.
- 5A: Valdymo blokas („+“ laidas iš degimo spynelės).
- 5A: Automatinė pavarų dėžė.
- 5A: Salono lempos.
- 5A: Navigacijos sistema - artimųjų žibintų relė - automobilio radijas - signalizacija.
- 5A: Skaitmeninis ekranas - avarinio stabdymo signalas - skaitmeninis laikrodis - diagnostikos lizdas.
- 5A: Valdymo blokas („+“ laidas iš akumuliatoriaus).
- 20A: Borto kompiuteris - garso įspėjimo įtaisas - priekaba - apsaugos nuo vagystės signalizacijos relė - priekinių žibintų plovimo relė - specialioji įranga (vairavimo mokykloms).
- 5A: Priekinio kairiojo šoninio žibinto lemputė - galinio dešiniojo šoninio žibinto lemputė.
- 5A: Numerio lentelės lemputės - priekinio dešiniojo šoninio gabaritinio žibinto lemputė - galinio kairiojo šoninio gabaritinio žibinto lemputė.
- 20A: Priekinių žibintų didelių spindulių lempos.
- 30A: Priekinių elektrinių langų relė.
- 20A: Šildomos priekinės sėdynės.
- 20A: Salono šildymo elektrinio ventiliatoriaus variklis.
- 30A: Salono šildymo elektrinio ventiliatoriaus variklis.
- 5A: Prietaisų skydelio valdymo klavišų ir jungiklių apšvietimas.
- 10A: Rūko žibintų lemputės + rūko žibintų įjungimo indikatorius.
- 10A: Kairiojo artimųjų žibintų lemputė - priekinių žibintų hidraulinis korektorius.
- 10A: Dešiniojo artimųjų žibintų lemputė + artimųjų žibintų indikatorius.
- 5A: Šviesos nuo saulės veidrodėlyje lemputė - lietaus jutiklis - daiktadėžės lemputė - kortelių skaitymo krypties indikatorius.
- 20A: Cigarečių žiebtuvėlis / 12V maitinimo lizdas („+“ papildomos elektros įrangos laidas) / 23V.
- 20A: Cigarečių žiebtuvėlis / 12V maitinimo lizdas („+“ laidas iš akumuliatoriaus).
- 10A: CITROEN firmos automobilio radijo parinktis („+“ papildomos įrangos laidas / F24V).
- 10A: CITROEN firmos automobilio radijo parinktis („+“ laidas iš akumuliatoriaus).
- 5A: Skaitmeninis laikrodis - elektrinis išorinis galinio vaizdo veidrodėlis.
- 30A: Priekinio stiklo valytuvai / galinio stiklo valytuvas.
- 5A: Valdymo blokas („+“ papildomos elektros įrangos laidas).
- 15A: Vairuotojo sėdynės reguliavimo servo pavara.
Saugiklis Nr. 23, 20A, yra atsakingas už cigarečių žiebtuvėlį.

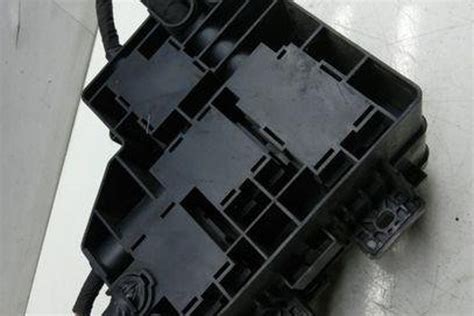

Tipas 2
Antrojo tipo salono saugiklių dėžė turi kitokią saugiklių paskirtį.
Paskirtis:
- 1 (10A): Garso sistema, garso sistemos CD keitiklis.
- 2 (5A): Pavarų perjungimo svirties lemputė, ECM, oro kondicionavimo valdymo modulis, oro kondicionavimo šaltnešio slėgio jungiklis (trijų kontaktų), diagnostikos lizdas, greičio jutiklis, prietaisų skydelio indikatoriai, aušinimo ventiliatoriaus variklio relė - dvigubas ventiliatorius (kairysis), aušinimo ventiliatoriaus variklio relė - dvigubas ventiliatorius (dešinysis), daugiafunkcis valdymo blokas.
- 3 (10A): ABS valdymo modulis.
- 4 (5A): Galinis dešinysis šoninis gabaritinis žibintas, priekinis kairysis šoninis gabaritinis žibintas.
- 5 (5A): Dienos žibintų sistema (jei įrengta).
- 6 (10A): Transmisijos valdymo modulis (ECM).
- 7 (20A): Garso signalas, priekabos jungtis.
- 9 (5A): Galinis kairysis šoninis gabaritinis žibintas, priekinis dešinysis šoninis gabaritinis žibintas, numerio lentelės lemputės.
- 10 (30A): Galinių elektrinių langų maitinimas.
- 11: -
- 12 (20A): Prietaisų skydelio indikatoriai, atbulinės eigos žibintai, stabdžių žibintai.
- 13 (20A): Dienos žibintų sistema (jei įrengta).
- 14: -
- 15 (20A): Aušinimo ventiliatoriaus variklio valdymo modulis, daugiafunkcis valdymo blokas.
- 16 (20A): Cigarečių žiebtuvėlis.
- 17: -
- 18 (10A): Galinis rūko žibintas.
- 19 (5A): Priekinio žibinto kairės pusės įspėjimo garsinis signalas.
- 20 (30A): Oro srauto sklendės variklis (oro kondicionavimo / šildytuvo) (^ 05/99).
- 21 (25A): Šildomi galinio vaizdo veidrodėliai, sėdynių šildytuvai, šildytuvo išjungimo laikmačio relė, oro kondicionierius (^ 05/99).
- 22 (15A): Elektrinės sėdynės.
- 24 (20A): Galinio stiklo valytuvas / ploviklis, priekinio stiklo valytuvas / ploviklis, priekinio stiklo valytuvo variklis, lietaus jutiklis.
- 25 (10A): Garso sistema, laikrodis, apsaugos nuo vagystės signalizacijos LED, prietaisų skydelis, diagnostikos lizdas, daugiafunkcis valdymo blokas.
- 26 (15A): Signalizacija.
- 27 (30A): Elektriniai langai, priekiniai, stoglangis.
- 28 (15A): Elektrinių langų blokavimo jungiklis, prietaisų skydelis, posūkių rodiklių relė, daiktadėžės lemputė.
- 29 (30A): Galinio stiklo atitirpinimo išjungimo laikmačio relė, durų veidrodėlių atitirpinimo įtaisai.
- 30 (15A): Lietaus jutiklis, prožektoriai, išorinės temperatūros jutiklis, galinio valytuvo variklis, elektriniai langai, stoglangis, elektriniai durų veidrodėliai.
Šiame variante saugiklis Nr. 16 yra atsakingas už cigarečių žiebtuvėlį.
Relės dėžė
Relės dėžė yra virš pedalų prietaisų skydelyje, dešinėje pusėje nuo saugiklių dėžės.
Paskirtis:
- Galinių elektrinių langų išjungimo relė.
- Indikatoriaus relė.
- Galinių elektrinių langų relė.
- Šildytuvo ventiliatoriaus relė.
- Šildomo galinio stiklo relė.
- Variklio valdymo relė.
- Valytuvo jungiklio relė.
- Stoglangio elektrinių langų relė.
- Lietaus jutiklio relė (greičio kontrolė).
- Lietaus jutiklio relė.
Citroen Xsara Picasso | Where is the Battery & How to access it?
Saugiklių dėžučių schemos „Citroen Xsara“ gali skirtis priklausomai nuo automobilio gamybos metų. Būtinai pasirinkite tinkamą savo transporto priemonės modelio schemą.
