Automobilių variklių našumas nuolat tobulėja, o viena iš svarbiausių technologijų, leidžiančių padidinti variklio galią ir efektyvumą, yra turbokompresoriai (arba tiesiog - turbinos). Šiuolaikiniuose automobiliuose turbinos veikimą reguliuoja turbinos valdymo aktuatoriai, kurie kontroliuoja turbinos slėgį ir užtikrina optimalų variklio darbą skirtingomis sąlygomis. Turbinos valdymo aktuatorius yra įrenginys, kuris reguliuoja išmetamųjų dujų srautą į turbokompresorių. Šis įrenginys gali būti mechaninis arba elektroninis, tačiau jo pagrindinis tikslas - kontroliuoti turbinos suspaudimo slėgį, kad būtų pasiektas optimalus variklio veikimas.
Turbinos valdymo aktuatoriai susideda iš kelių pagrindinių dalių, kurios užtikrina tinkamą jų veikimą. Kaip ir bet kuris mechaninis komponentas, turbinos aktuatorius gali susidurti su įvairiomis problemomis. Turbinos valdymo aktuatorius yra esminė variklio dalis, kuri turi didelę įtaką jo veikimui ir efektyvumui. Šis kompleksinis mechanizmas reguliuoja oro srautą į variklio turbiną bei kompresorių, siekdamas maksimaliai išnaudoti variklio potencialą. Jo svarba akivaizdi ne tik galingumo ir efektyvumo požiūriu, bet ir stabilumo bei aplinkos apsaugos kontekste.
Turbinos aktuatoriaus sandara ir veikimo principas
Turbinos aktuatorius yra neatsiejama turbokompresoriaus dalis, užtikrinanti efektyvų variklio darbą ir apsauganti nuo slėgio pertekliaus. Turbinos aktuatorius yra svarbi turbokompresoriaus dalis, valdanti išmetamųjų dujų srautą ir padedanti reguliuoti slėgį turbinoje. Turbinos aktuatorius veikia kaip valdymo mechanizmas, kuris, priklausomai nuo variklio apkrovos ir slėgio, reguliuoja atliekamų dujų srautą į turbiną.
Mechaninio turbinos aktuatoriaus komponentai:
- Membrana: Ji veikia kaip slėgio jutiklis, kuris reaguoja į išmetamųjų dujų slėgį. Membranos funkcija yra esminė slėgio reguliavimui.
- Stūmoklis arba strypas: Jis yra tiesiogiai sujungtas su membrana ir perduoda jos judesį į kitas turbinos dalis. Mechaninis aktuatoriaus strypas yra pritvirtintas prie atliekų išmetimo vožtuvo (angl. wastegate), kuris reguliuoja išmetamųjų dujų srautą.
- Spyruoklė: Ji yra esminė mechaninio valdymo aktuatoriaus dalis, kuri atsako už slėgio reguliavimą. Spyruoklė sulaiko membraną tam tikroje padėtyje ir pasipriešina jos judesiams iki tol, kol išmetamųjų dujų slėgis viršija nustatytą ribą. Kai slėgis pakyla, spyruoklė susispaudžia, leisdama membranai judėti ir reguliuoti vožtuvo padėtį.
- Atliekų išmetimo vožtuvas (wastegate): Tai mechanizmas, kuris kontroliuoja, kiek išmetamųjų dujų patenka į turbokompresorių. Jis atsidaro arba užsidaro, priklausomai nuo aktuatoriaus siunčiamo signalo. Atliekų išmetimo vožtuvas gali būti vidinis arba išorinis.
Elektroninio turbinos aktuatoriaus komponentai:
- Elektroninis valdymo blokas (ECU - Engine Control Unit): Šiuolaikiniuose automobiliuose vis dažniau naudojami elektroniniai aktuatoriai, kurie turi integruotą valdymo bloką. ECU naudoja jutiklių informaciją, kad tiksliai valdytų turbinos slėgį.
- Jutikliai: Elektroninėse sistemose svarbūs yra jutikliai, kurie stebi įvairius variklio ir išmetamųjų dujų parametrus. Šie jutikliai perduoda informaciją elektroniniam valdymo blokui, kuris naudoja šiuos duomenis aktuatoriaus valdymui.
Turbinos valdymo aktuatorius veikia valdydamas išmetamųjų dujų srautą, kuris eina per turbokompresorių. Kai variklio apkrova padidėja, didėja ir išmetamųjų dujų kiekis. Dujos sukasi turbinos sraigtą, kuris, savo ruožtu, suspaudžia orą, tiekiamą į variklį. Elektroninis valdymo blokas suteikia didesnį tikslumą ir greitesnę reakciją, palyginti su mechaniniais aktuatoriais.
Turbokompresoriaus veikimo principas
Turbokompresorius - tai kompresorius arba oro siurblys, kuris veikia nuo turbinos. Turbina sukasi panaudodama išmetamųjų dujų srovės energiją. Dyzelinio variklio turbokompresorius sukasi nuo 1000 iki 130 000 aps./min. Turbina tiesiogiai jungiama su kompresoriumi tvirta ašimi. Kompresorius įtraukia per oro filtrą šviežio oro, suspaudžia jį ir suspaustą išleidžia į variklio įleidžiamąjį kolektorių. Teoriškai egzistuoja turbinos ir turbokompresoriaus kompresoriaus galingumų pusiausvyra. Kuo daugiau energijos turi panaudotos dujos, tuo greičiau suksis turbina.
Turbiną sudaro korpusas ir rotorius. Panaudotos dujos iš išleidžiamojo variklio kolektoriaus patenka į priimamąjį turbokompresoriaus atvamzdį. Turbinos sukimosi greitis priklauso nuo jos korpuse esančio kanalo dydžio ir formos. Turbinų korpusai smarkiai skiriasi priklausomai nuo naudojimo srities. Esant tokio tipo korpusui tampa įmanomas impulsinis dujų srovės judėjimas ir galima sulaukti rezonansinių reiškinių. Turbinos korpuse, turinčiame dvigubą kanalą, kiekviena srovė paskirstoma visame turbinos rotoriaus paviršiuje. Sistemoje su nuolatiniu slėgiu naudojama tik slenkamojo judėjimo panaudotų dujų energija. Šiuo atveju tegali būti naudojami tik turbinų korpusai su vienu kanalu. Didelių matmenų turbokompresoriuose dažnai įmontuojamas papildomas žiedas su nukreipiamosiomis mentėmis. Jis palengvina panaudotų dujų nuolatinės srovės sukūrimą turbinos rotoriuje ir leidžia reguliuoti srovę. Turbinos korpusas liejamas iš temperatūrai atsparaus lydinio.
Turbinos rotorius taip pat gaminamas iš aukštos kokybės medžiagų, atsparių aukštai temperatūrai. Prie ašies stipriai pritvirtinamas turbinos rotorius. Ašies medžiaga skiriasi nuo medžiagos, naudojamos turbinos rotoriui. Ašis sujungimo vietoje tuščiavidurė. Ši tuštuma apsunkina šilumos perdavimą iš turbinos rotoriaus į jos ašį. Iš turbinos pusės ašyje yra įdubis, kuriame - sandarinimo žiedas. Prie plonesnio ašies galo montuojamas kompresoriaus rotorius; ten yra sriegis, ant kurio užsukama apsauginė veržlė rotoriui pritvirtinti. Kompresorių sudaro korpusas ir rotorius. Kompresoriaus dydį nulemia varikliui reikalingo oro kiekis ir turbinos sukimosi greitis. Kompresoriaus rotorius stipriai pritvirtintas prie turbinos ašies, taigi sukasi tokiu pat greičiu kaip ir turbinos rotorius. Taip įsiurbiamas oras nukreipiamas į rotoriaus periferiją ir menčių nubloškiamas link kompresoriaus korpuso sienelės. Dėl to oras suslegiamas ir per įleidžiamąjį kolektorių patenka į variklį.
Turbokompresorius sutepamas nuo variklio sutepimo sistemos. Ašies korpusas yra centrinė turbokompresoriaus dalis, esanti tarp turbinos ir kompresoriaus. Ašis sukasi slydimo guoliuose. Motorinė alyva kanalais nuteka tarp korpuso ir guolių, taip pat tarp guolių ir ašies. Paskutiniu metu atsirado konstrukcijų, kuriose guolis nejuda, o ašis sukasi alyvos vonelėje. Kompresorius sandarinamas iš abiejų pusių įmontuojant alyvą sulaikančias tarpines. Iš abiejų pusių įmontuojami ir sandarinimo žiedai. Nors šie žiedai ir padeda išvengti alyvos nuotėkio, jie iš tiesų nėra sandarinimo tarpinės. Juos reikia laikyti elementu, apsunkinančiu oro nuotėkį tarp turbinos, kompresoriaus ir ašies korpuso. Įprastu turbokompresoriaus darbo režimu turbinoje ir kompresoriuje slėgis didesnis nei ašies korpuse.

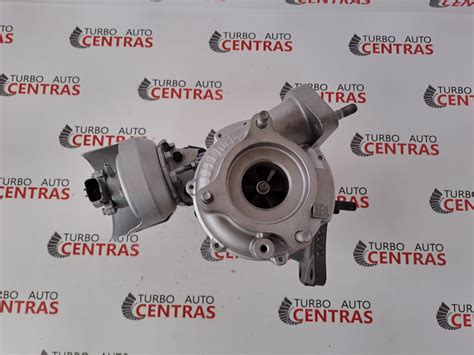

Elektrinių aktuatorių privalumai ir gedimai
Elektroninės sistemos suteikia didesnį tikslumą ir greitesnę reakciją, palyginti su mechaniniais aktuatoriais. Elektroniniai aktuatoriai kaip ir turbokompresoriai visada turi gedimo priežastį, kurią reikia būtinai pašalinti prieš montuojant elektrinį vožtuvą ant turbinos. Nuo 2004 m. daugelyje turbinų yra įmontuoti elektriniai aktuatoriai, problema yra ta, kad mechaninės dalies tarnavimo laikas yra žymiai ilgesnis nei turbinos elektrinio valdymo tarnavimo laikas. Dažniausia lūžimo priežastis yra lengvas arba visiškas kintamos geometrijos VNT strigimas turbinoje. Geometrijos strigimas gali būti dėl didelio kiekio susikaupusiu sodžių mechanizme, arba mechaninio išdilimo. Turbinos geometrijos mechaninis išdilimas gali būti dėl praskridimo tam tikrų detalių iš variklio (gabaliukas vožtuvo, indeklo, stūmoklio, žvakės) taip pat dėl problemų su išmetimo kolektoriumi arba išmetimo sistemų stabilizatoriais.
Turbinos gedimo požymiai ir priežastys
Sugedęs turbokompresorius gali stipriai paveikti variklio efektyvumą ir patikimumą. Mokėdami atpažinti turbinos gedimus galėsite išvengti tolimesnių problemų ir užtikrinti saugią automobilio eksploataciją. Jei įtariate turbinos gedimus, rekomenduojama pasikonsultuoti su kvalifikuotu mechaniku, kuris galėtų tinkamai nustatyti ir išspręsti iškilusias problemas. Reguliari techninė priežiūra ir greitas problemų sprendimas gali pailginti jūsų automobilio turbinos ir kitų komponentų tarnavimo laiką ir užtikrinti malonesnį vairavimą.
Dažniausi turbinos gedimo požymiai:
- Sumažėjusi galia ir lėtesnis įsibėgėjimas.
- Padidėjęs dūmingumas (mėlyni arba juodi dūmai).
- Turbinos ašelės klibėjimas.
- Pašaliniai variklio garsai (cypimas, metalo trinties arba barškėjimo garsas).
- Degėsių kvapas.
- Variklio alyvos trūkumas arba alyvos patekimas į degimo kamerą.
- „Check engine“ lemputė.
- Sumažėjęs slėgis.
- Padidėjusios kuro sąnaudos.
Dažniausios turbinos gedimo priežastys:
- Netinkamas tepimas ir alyvos užterštumas.
- Per didelis karštis dėl netinkamo aušinimo ar alyvos tiekimo.
- Nepakankama priežiūra (alyvos ir filtrų keitimo nepaisymas).
- Išoriniai veiksniai: keitimo klaidos, netinkamas balansavimas, detalių pažeidimas.
- Agresyvus vairavimo stilius, aukšti variklio sūkiai bei ilgas veikimas tuščiąja eiga.
Turbinos yra sudėtingi mechaniniai komponentai, kurie gali sugesti dėl įvairių priežasčių. Reguliari priežiūra, aukštos kokybės alyvos naudojimas, tinkamas aušinimas ir atsakingas vairavimas yra labai svarbūs aspektai norint prailginti turbinos tarnavimo laiką ir išvengti ankstyvų gedimų.
Kaip veikia turbokompresoriaus išmetimo sklendės – vidinės ir išorinės
Nors galima važiuoti su sugedusia turbina, tai nėra patartina, kadangi galite sukelti dar didesnę žalą automobiliui bei pavojų saugumui. Toliau važiuojant su sugedusia turbina taip pat gali išbėgti variklio alyva, todėl galite sugadinti variklį dėl per didelės trinties ir temperatūros tarp komponentų. Negana to, neveikianti turbina kelia pavojų netgi jūsų saugumui.
Turbinos valdymo aktuatorius yra neatsiejama modernių variklių dalis, kuri turi didelę įtaką jų veikimui ir efektyvumui. Jis leidžia varikliui pasiekti optimalų galingumą, didesnį efektyvumą, užtikrina stabilumą ir prisideda prie aplinkosaugos.
