Norite nepriklausomybės ir nuolatinio elektros energijos tiekimo? Ką tik nusprendėte nusipirkti arba išsinuomoti generatorių, bet nerimaujate, ar galėsite jį saugiai eksploatuoti? Nesate tikri, ar sugebėsite gerai prijungti įrangą? Šis straipsnis padės jums suprasti visus niuansus, pateiks elektros generatoriaus surinkimo schemas, jo veikimo principą ir naminio naudojimo privalumus.
Generatoriaus paruošimas ir saugus eksploatavimas
Prieš paleidžiant elektros generatorių, būtina atlikti keletą svarbių patikrinimų. Kiekvieną kartą prieš paleidžiant elektros generatorių reikia patikrinti alyvos lygį. Taip pat reikėtų patikrinti degalų lygį ir įsitikinti, kad jis nenukrito žemiau leistino minimumo.
Jei generatoriaus agregatas stovi prie namo, jis turi būti tinkamai apsaugotas nuo nepalankių oro sąlygų. Kad generatorius tinkamai veiktų, reikia stabilaus, lygaus paviršiaus. Nereikėtų pamiršti, kad generatorių degalai skleidžia dūmus, todėl nepatartina jų eksploatuoti uždarose patalpose. Eksploatuojant generatorių garaže ar rūsyje kyla nuodingų dujų susikaupimo pavojus, todėl jei jau nusprendėte generatorių statyti tokioje patalpoje, turite užtikrinti, kad joje būtų įrengta tinkama išmetimo ir oro cirkuliacijos sistema.
Prieš prijungiant elektros vartotojus prie generatoriaus, reikia įsitikinti, kad jų bendra galia nėra didesnė už generatoriaus galią. Reikia atsižvelgti į tai, kad kai kurie prietaisai įjungimo metu suvartoja didesnę (kartais kelis kartus) galią. Kitas svarbus klausimas - kada juos prijungti ir atjungti. Šiuo atveju svarbiausia laikytis principo, kad elektros generatoriai įjungiami ir išjungiami tada, kai atjungiamos apkrovos. Todėl svarbu įsitikinti, kad prieš įjungiant generatorių prie jo neprijungtos jokios apkrovos. Jas prijunkite tik tada, kai generatorius veikia, ir atjunkite prieš generatoriui baigiant veikti.
Taip pat turėtume nepamiršti, kad generatoriuose yra dviejų tipų lizdai: vienfaziai (16 A, 230 V) ir trifaziai (32 A, 400 V). Vienfaziai kištukiniai lizdai yra tokie, su kokiais susiduriame savo namuose ir prie kurių jungiami visi kasdieniai prietaisai, pavyzdžiui, buitinė technika ir kompiuteriai.
Generatoriaus įžeminimas yra labai svarbus saugumo aspektas. Tai apsaugo jūsų namus nuo galimo elektros smūgio ir yra esminis veiksnys siekiant išvengti gaisro atveju elektros nutrūkimo. Svarbu, kad generatorius būtų tinkamai įžemintas pagal visus elektros saugos standartus ir taisykles. Įžeminimas taip pat padeda apsaugoti elektros prietaisus, prijungtus prie generatoriaus, nuo per didelio srovės srauto ar staigaus srovės pokyčio. Tinkamai įžemintas generatorius padeda užtikrinti, kad elektros energija būtų saugiai nukreipta į žemę, o ne į kitus prietaisus ar įrenginius.
SAUGUMO INSTRUKCIJA:
- Naudokite agregatą tik gerai vėdinamose vietose (išmetamosios dujos nuodingos žmogui bei gyvūnams).
- Nenaudokite agregato uždarose patalpose be ventiliacijos.
- Nenaudokite agregato šlapiose sąlygose, pvz. ant sniego, lyjant ant drėgno pagrindo (nesilaikant galima patirti sužeidimą elektros srove).
- Nejunkite agregato prie namų tinklo be įžeminimo.
- DĖMESIO! - agregatas negali būti prijungtas prie namų tinklo be išankstinio išorinio tinklo atjungimo.
- Agregatą laikykite ne arčiau nei 1 metras nuo sienų ir 2 metrai nuo lengvai užsiliepsnojančių medžiagų.
- Pilant kurą niekuomet nerūkykite netoliese.
- Veikiant agregatui niekuomet nepilkite degalų ar alyvos. Iš pradžių sustabdykite agregatą, o tik paskui pilkite kurą ar alyvą.
- Pildydami neprapilkite kuro. Jei prapylėte kurą, gerai jį nušluostykite.
- Darbo metu pasirūpinkite, kad agregatas būtų vertikalioje padėtyje.
- Veikiant agregatui vaikus ir gyvūnus laikykite atokiai.
- Nelieskite vidinių agregato dalių veikimo metu arba iškart išjungus. Saugokitės, kad nepriliestumėte duslintuvo, kuris yra karštas.
Generatoriaus veikimo principas ir tipai
Generatoriai veikia elektromagnetinės indukcijos principu, kai srovė indukuojama uždarame kontūre dėl jos susikirtimo su besisukančiu magnetiniu lauku. Magnetinį lauką sukuria apvijos arba nuolatiniai magnetai.
Struktūriškai generatorių sudaro: šepečiai su šepetėlių laikikliais, komutatorius, armatūros apvija, armatūra, starteris, kontaktiniai žiedai, starterio apvija, rotorius, korpusas, ventiliatorius, pavara ir rėmas.
Jie naudoja kintamos ir nuolatinės srovės generatorius. Kintamosios srovės elektros generatorius yra mažo dydžio, nesukuria sūkurinių srovių, tuo pačiu turi galimybę veikti esant ekstremalioms temperatūroms. Įrenginys su nuolatine srove nereikalauja kruopštaus stebėjimo ir turi daug išteklių.
Kintamosios srovės generatorius gali būti sinchroninis arba asinchroninis. Pirmasis yra su nuolatiniu elektriniu magnetu ir statoriaus apsisukimų skaičius yra lygus rotoriui, formuojant magnetinį lauką. Tokio generatoriaus privalumai yra nuolat aukšta įtampa, trūkumai yra srovės perkrova dėl per didelės reguliatoriaus apkrovos, dėl kurios padidėja rotoriaus apvijos srovė.
Asinchroninio generatoriaus konstrukcija: voverės narvelio rotorius, statorius. Kai rotorius sukasi, generatorius indukuoja srovę, o magnetinis laukas sukuria sinusoidinę įtampą. Asinchroniniuose generatoriuose efektyvumo nuostoliai neviršija 5%. Asinchroninis generatorius yra atsparesnis įtampos šuoliais dėl išėjime esančio lygintuvo, kuris neleidžia pažeisti prijungtos įrangos.
Naminio generatoriaus privalumai ir surinkimo etapai
Įperkamesnis pasirinkimas nei pirkti generatorių - patiems jį pasigaminti. Šis sprendimas nereikalauja didelių investicijų į surinkimą, jis gali konvertuoti energiją ne tik naudojant brangų benziną ar dyzelinį variklį, bet ir pigesnius - dujas, garą ir kt. Todėl ji išsprendžia elektros energijos tiekimo nutraukimo problemą ir sutaupo tam tikrą sumą biudžete.
Naminis generatorius pranoksta įsigytą dėl prieinamesnės kainos. Žinoma, svarbi ir finansinė pusė, tačiau „pasidaryk pats“ įrenginys - tai įrenginys, kuris atitinka tik būtinus ir nurodytus reikalavimus. Lakoniška korpuso konstrukcija, apsauganti variklį nuo drėgmės ir nešvarumų, sumažina dažnos priežiūros poreikį. Naminis generatorius veikia nepriklausomai nuo elektros linijų atstumo, tiekdamas elektrą bet kokiomis sąlygomis. Jis paverčia energiją naudodamas turimą kurą.
Toks prietaisas efektyviai maitina suvirinimo aparatus, kaitrines lempas, kompiuterinę ir mobiliąją įrangą, kuri jautri įtampos pokyčiams. Turi gerą našumą ir tarnavimo laiką. Įrenginys yra gera alternatyva įprastiems maitinimo šaltiniams, padeda dingus elektrai ir taupo pinigus.
Žingsnis po žingsnio surinkimo instrukcijos:
- 1 etapas - radijo komponentų paruošimas: Norint surinkti mechaninį generatoriaus modulį su elektromagnetais, jums reikės variklio. Norėdami pagaminti mažos galios generatorių, galite naudoti elektrinį variklį iš „Oka“, „Volga“ skalbimo mašinos, „Agidel“ siurblio ir kt. Variklio generuojama srovė lemia dalių ir komponentų pasirinkimą. Norint konvertuoti srovę iš kintamosios srovės į nuolatinę, reikia lygintuvų diodų, pavyzdžiui, dešimčių amperų didelės galios diodo tiltelio, kurio įtampa ne didesnė kaip 50 V. Nuolatinės srovės poliniams kondensatoriams - išlyginimo filtrai, galintys išlyginti nuolatinę įtampą.
- 2 etapas - įrankių ir medžiagų paruošimas: Jums reikės šlifuoklio, elektrinio grąžto, atsuktuvo. Generatoriaus rėmui reikės įvairaus skersmens valcuotų vamzdžių, metalinių jungiamųjų detalių, profilių ir kt. Taip pat pravers įvairaus skersmens atsuktuvai, replės, plaktukas, veržliarakčiai, tvirtinimo detalės (veržlės, poveržlės, varžtai).
- 3 etapas - paruošiamasis darbas: Prieš surenkant generatorių, numatomas pradinis įrenginio galios skaičiavimas. Galia apskaičiuojama prijungus variklį prie tinklo. Išleistų apsisukimų skaičius lems variklio galią. Kartais matavimams naudojamas tachometras, o apkrovai kompensuoti prie gautų duomenų pridedama 10 proc. Tiksliai apskaičiavus galią, parenkamas kondensatorius. Prieš pirmąjį paleidimą naujas prietaisas išbandomas, pavyzdžiui, su įprasta dviejų-trijų dešimčių vatų kaitinamąja lempute.

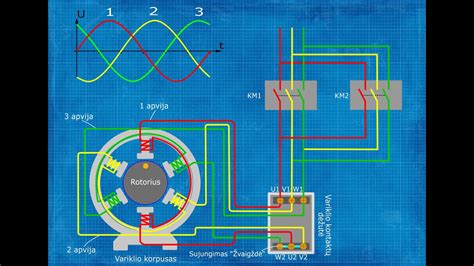

- 4 etapas - studijuokite žvaigždės ir trikampio diagramą: Norint surinkti 220 generatorių, reikia analoginių gamybos modelio grandinių - žvaigždės arba trikampio.
- 5 etapas - pats surinkimas:
- Asinchroninio generatoriaus surinkimas: Pasirinkus šią parinktį, nereikia maitinti rotoriaus apvijos, ji nuimama nuo variklio, o rotoriaus ašis apdirbama plokštiems magnetams. Pagal asinchroninio generatoriaus surinkimo schemą įrenginio galia siekia nuo 2 iki 5 kilovatų, o kondensatorių talpa nuo 28 iki 138 mikrofaradų. Įrenginio surinkimas vyksta trimis etapais. Pirmasis apima vienos laikančiosios konstrukcijos surinkimą, variklio su pavara sumontavimą joje. Antrame etape prie apvijų prijungiami kintamieji ir nepoliniai kondensatoriai. Pastarieji jungiami pagal žvaigždės grandinę, kai vieni galai sujungiami su korpuso centru, o likusieji išvedami atskirai. Galiausiai laisvieji apvijų galai sujungiami su kondensatoriaus viršūnėmis pagal trikampio schemą.
- Malkomis kūrenamo generatoriaus surinkimas: Pirmiausia radiatorius pastatomas ant viryklės sienelių taip, kad smaigaliai būtų nukreipti į vidų. Toliau, priklausomai nuo radiatoriaus dydžio, montuojami Peltier elementai, prie kurių vieno vėliau tvirtinamas kitas radiatorius. Tokią instaliaciją geriau statyti pavėsyje, šalia neapšiltintos mažo storio sienos, kuri užtikrins maksimalų vėsinimą.
- Kolektoriaus generatoriaus surinkimo niuansai: Pirmiausia ant atraminio rėmo ar kitos konstrukcijos uždedamas komutatoriaus tipo variklis. Tada prie variklio gnybtų prijungiamas išlyginamasis kondensatorius ir nuolatinės srovės keitiklio keitiklio plokštė. Būtina prisukti kasetę prie variklio ašies, o variklį pritvirtinti taip, kad kasetė būtų tvirtai prispausta prie įrenginio. Tada neigiamas variklio laidas yra prijungtas prie neigiamo iš akumuliatoriaus, o teigiamas laidas - prie diodų anodų, diodų katodai - prie teigiamų akumuliatorių.
Generatoriaus konstrukcija yra ant dviračio rėmo arba vėjo malūno. Generatorius montuojamas ant dviračio ar vėjo malūno naudodami ventiliatoriaus dalis. Vietoj komutatoriaus variklio galite sumontuoti aukštesnio efektyvumo žingsninį variklį.
Generatoriaus pajungimas ir automatinis paleidimas
Generatoriaus pajungimas suteikia jums galimybę turėti patikimą elektros energijos šaltinį, net ir elektros energijos tiekimo pertraukų atveju. Mes ne tik įdiegsime generatorių, bet ir atliksime būtinus pajungimo bandymus, kad jūsų sistema veiktų patikimai ir efektyviai.
Prieš pradėdami naudotis generatoriumi, atidžiai perskaitykite žemiau nurodytas ekspluatavimo taisykles. Prieš užvesdami generatorių atlikite šiuos veiksmus: patikrinkite ar agregatas stovi ant plokščios plokštumos, patikrinkite alyvos ir kuro lygį, tikrinkite ir valykite oro filtrą.
Agregato užvedimas:
- Pastatykite kuro padavimo kranelį į padėtį «ON».
- Uždarykite oro padavimo sklendę.
- Nustatykite generatoriaus užvedimo jungiklį į padėtį «ON».
- Kelis kartus lėtai, tam kad kuras patektų į karbiuratorių, mechaninio starterio pagalba prasukite variklį.
- Naudodami didesnę jėgą reikiamu kampu traukdami mechaninį starterį užkurkite variklį.
- Kelias minutes pašildykite variklį ir atidarykite oro sklendę.
Tik atlikus aukščiau išvardytus veiksmus prie generatoriaus galima jungti elektrinius įrenginius.
Dėmesio: Pirmos 20 darbo valandų yra labai svarbios, tuo metu variklis prisitrina, neperkraukite agregato tuo laikotarpiu. Įrenginiai turintys elektros variklius paleidimo metu naudoja net iki 2-jų kartų daugiau galios. Įsidėmėkite tai. Atsiminkite, kad įjungti įrenginius reikia hierarchijos tvarka: galingesnius pradžioje, vėliau silpnesnius.
Agregato išjungimas:
- Atjunkite visus elektros įrenginius.
- Išjunkite generatorių pastatydami generatoriaus išjungimo mygtuką į padėtį «OFF».
- Nustatykite kuro padavimo kranelį į padėtį «OFF».
Nors yra daug svarbių aspektų, kuriuos reikia apsvarstyti prieš perkant generatorių, vis tiek verta investuoti laiko ir pastangų, kad rastumėte tinkamiausią variantą. Generatorius yra ne tik naudingas prietaisas, bet ir svarbus investicijos į jūsų namų saugumą elementas.
