Jei „Husqvarna“ sodo traktoriuko pjovimo agregato pavaros diržas yra pažeistas arba praslysta, jį reikia pakeisti. Sodo traktoriuko pjovimo agregato pavaros diržo keitimas priklauso nuo turimo gaminio modelio.
TC112, TC114
Pirmiausia nuimkite pjovimo agregatą. Pašalinkite susikaupusį purvą ir žolę aplink guolių korpusus, peilių skriemulius ir nuo viršutinio pjovimo agregato paviršiaus. Išsukite varžtą (A), poveržlę (B) ir laisvosios eigos skriemulį (C). Nuimkite pjovimo agregato diržą (D) nuo pjovimo agregato peilių skriemulio.
Naują pjovimo agregatą sumontuokite atvirkštine tvarka. Įsitikinkite, kad pjovimo agregato diržas yra tinkamoje padėtyje visuose diržo skriemuliuose. DĖMESIO! Patikrinkite, ar pjovimo agregato diržas nepersisukęs.
TS112, TS114
Šiems modeliams procesas yra panašus. Nuimkite pjovimo agregatą ir kruopščiai nuvalykite jį nuo purvo ir žolės, ypač aplink guolių korpusus ir skriemulius. Atsukite varžtą (A), poveržlę (B) ir laisvosios eigos skriemulį (C). Nuimkite pjovimo agregato diržą (D) nuo peilių skriemulio.
Naują diržą sumontuokite atvirkštine tvarka, atidžiai tikrindami, ar jis tinkamai įstatytas visuose skriemuliuose. DĖMESIO! Svarbu patikrinti, ar pjovimo agregato diržas nėra persisukęs.
TS138L, TS 138
Pastatykite gaminį ant lygaus paviršiaus ir įjunkite stovėjimo stabdį. Nuleiskite pjovimo agregatą į žemiausią padėtį. Nuvalykite aplink prakalus ir ant pjovimo agregato susikaupusį purvą ir žolę.
Nuimkite pavaros diržą (A) nuo sankabos skriemulio (B) ant variklio veleno. Nuimkite pavaros diržą nuo prakalo skriemulių (C) ir laisvosios eigos skriemulio (D). Uždėkite pavaros diržą (A) ant prakalo skriemulių. DĖMESIO! Tinkamai įstatykite pavaros diržą į visus pjovimo agregato skriemulių griovelius. Jei pavaros diržo neuždėsite tinkamai, jis gali būti sugadintas. Pavaros diržą uždėkite ant laisvosios eigos skriemulių (C). Uždėkite pavaros diržą ant sankabos skriemulio (D) ant variklio veleno. Nustatykite pjovimo agregatą į transportavimo padėtį.
TC138L, TC138
Šie modeliai reikalauja panašių veiksmų. Pastatykite traktorių ant lygaus paviršiaus ir įjunkite stovėjimo stabdį. Nuleiskite pjovimo agregatą į žemiausią padėtį ir nuvalykite jį. Nuimkite pavaros diržą nuo sankabos skriemulio (M), prakalo skriemulio (R) ir visų laisvosios eigos skriemulių (V).
Uždėkite pavaros diržą ant abiejų prakalų skriemulių (R) ir ant laisvosios eigos skriemulių (V). Uždėkite diržą ant sankabos skriemulio (M). DĖMESIO! Patikrinti, ar teisingai sumontuoti pavaros ir pjovimo agregato diržai (vietose, kur tai įmanoma). Perkelkite priedo kėlimo svirtį į aukščiausią padėtį.
TC242TX
Pradėkite pastatydami gaminį ant lygaus paviršiaus ir įjungdami stovėjimo stabdį. Nuleiskite pjovimo agregatą į žemiausią padėtį ir nuvalykite jį nuo purvo ir žolės.
Nuimkite pavaros diržą (A) nuo sankabos skriemulio (B) ant variklio veleno ir nuo prakalo skriemulių (C) bei laisvosios eigos skriemulio (D). Uždėkite pavaros diržą (A) ant prakalo skriemulių. DĖMESIO! Tinkamai įstatykite pavaros diržą į visus pjovimo agregato skriemulių griovelius, kad išvengtumėte sugadinimo. PASTABA. Norėdami sulygiuoti su skriemuliais, pavaros diržą turite pasukti 180° 2 padėtyse (X).
Bendrosios instrukcijos pavaros diržo keitimui
Prieš pradėdami darbus, traktorių pastatykite ant lygaus paviršiaus ir įjunkite stovėjimo stabdį. DĖMESIO! Atlikdami traktoriaus priežiūros darbus būtinai ištraukite užvedimo raktelį.
Nuimkite surinkimo talpyklos mechanizmą ir vidurinį išmetimo lataką. Pjovimo įtaisą nuimkite vadovaudamiesi anksčiau pateiktais nurodymais. Atjunkite sankabos laidų pynę (1) ir nuimkite antirotacinę jungtį (2), esančią dešinėje traktoriaus pusėje.
Stovėdami traktoriaus gale, per galinę plokštę nuimkite pjovimo įtaiso pavaros diržą nuo tilto skriemulio (3) ir galinių įtempimo skriemulių (4). Nuimkite diržą nuo vidurinių įtempimo skriemulių (5). Galiausiai nuimkite diržą nuo variklio skriemulio (6) ir diržo kreiptuvo (7).
Husqvarna vejapjovės pavaros diržo keitimas LGT2654
Uždėjimas atliekamas atvirkštine tvarka. Diržą pradėkite dėti nuo vairo mechanizmo atraminės plokštės (8), esančios kairėję vairo mechanizmo veleno pusėje. PASTABA: diržas būtinai turi būti virš sankabos / stabdžių pedalo veleno (9). Uždėkite diržą ant variklio skriemulio (6) ir diržo kreiptuvo (7). Vėl sumontuokite antirotacinę jungtį (2), esančią dešinėje traktoriaus pusėje, ir stipriai užveržkite. Prijunkite sankabos laidų pynę (1).
SVARBU: patikrinkite, ar diržas tinkamai juda visuose vejapjovės skriemulio grioveliuose ir kreiptuvuose.

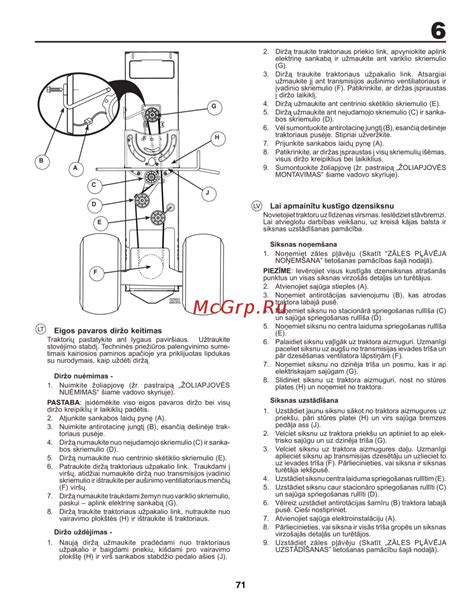

Eigos pavaros diržo keitimas
Traktorių pastatykite ant lygaus paviršiaus. Užtraukite stovėjimo stabdį. Techninės priežiūros palengvinimo sumetimais kairiosios paminos apačioje yra priklijuotas lipdukas su nurodymais, kaip uždėti diržą.
Diržo nuėmimas: Nuimkite žoliapjovę. PASTABA: įsidėmėkite viso eigos pavaros diržo bei visų diržo kreipiklių ir laikiklių padėtis. Atjunkite sankabos laidų pynę (A). Nuimkite antirotacinę jungtį (B), esančią dešinėje traktoriaus pusėje. Diržą numaukite nuo nejudamojo skriemulio (C) ir sankabos skriemulio (D). Diržą numaukite nuo centrinio skėtiklio skriemulio (E). Patraukite diržą traktoriaus užpakalio link. Traukdami į viršų, atidžiai numaukite diržą nuo transmisijos įvadinio skriemulio ir ištraukite per aušinimo ventiliatoriaus menčių (F) viršų. Diržą numaukite traukdami žemyn nuo variklio skriemulio, paskui - aplink elektrinę sankabą (G). Diržą traukite traktoriaus užpakalio link, nutraukite nuo vairavimo plokštės (H) ir ištraukite iš traktoriaus.
Diržo uždėjimas: Naują diržą užmaukite pradėdami nuo traktoriaus užpakalio ir baigdami priekiu, kišdami pro vairavimo plokštę (H) ir virš sankabos stabdžio pedalo ašies (J). Diržą traukite traktoriaus priekio link, apvyniokite aplink elektrinę sankabą ir užmaukite ant variklio skriemulio (G). Diržą traukite traktoriaus užpakalio link. Atsargiai užmaukite jį ant transmisijos aušinimo ventiliatoriaus ir įvadinio skriemulio (F). Patikrinkite, ar diržas įspraustas į diržo laikiklį. Diržą užmaukite ant centrinio skėtiklio skriemulio (E). Diržą užmaukite ant nejudamojo skriemulio (C) ir sankabos skriemulio (D). Vėl sumontuokite antirotacinę jungtį (B), esančią dešinėje traktoriaus pusėje. Stipriai užveržkite. Prijunkite sankabos laidų pynę (A). Patikrinkite, ar diržas įspraustas į visų skriemulių išėmas, visus diržo kreipiklius bei laikiklius. Sumontuokite žoliapjovę.
