Šis vadovas aprašo, kaip sumontuoti autopiloto (tempomato) sistemą Audi 80 B4 TDI (1Z) automobiliuose. Procesas yra gana paprastas, nes po prietaisų skydeliu jau yra paruošta jungtis prie relės.
Reikalingos detalės ir paruošiamieji darbai
Norint sumontuoti autopiloto sistemą, reikės įsigyti specialią rankenėlę. Iš pradžių buvo planuojama naudoti rankenėlę su detale numeriu 443 953 513 J. Tačiau vėliau paaiškėjo, kad reikalinga naujesnė versija, tinkama A4B5 (iki 1997 m.) arba A6C4 modeliams. Pagrindinis skirtumas tarp rankenėlių yra tvirtinimo skylės skersmuo: senesnėse B4 modeliuose jis buvo 38 mm, o naujesnėse - 42 mm.
Jei naudojate senesnio modelio rankenėlę su laidu, jungtis prie jos jau bus komplekte. Jums reikės įsigyti laidus ir kitame gale pritaisyti jungtį, kuri jungsis prie automobilio mėlynos spalvos jungties. Tam tinka 6 kontaktų jungtis su detale numeriu 893 971 636. Šią jungtį galima įsigyti naują parduotuvėje „Möller“ už maždaug 9-10 litų (tai tik korpusas be kontaktų).
Laidų sujungimas
Norint teisingai sujungti laidus, vadovaukitės šia schema:
| Mėlynos jungties NR. | Laido spalva | Autopiloto rankenėlės NR. |
|---|---|---|
| 1 | Raudonas-geltonas | 3 |
| 2 | Raudonas-pilkas | 1 |
| 3 | Juodas-geltonas | 4 ir 6 |
| 4 | Raudonas-baltas | 5 |
| 5 | Mėlynas | 2 |
Pastaba: numeriai nurodyti prie kontaktų.
Pasigaminę reikiamą laidų jungtį, galite pereiti prie rankenėlės montavimo.
Vairo ir oro pagalvės demontavimas
Svarbu: Jei automobilis turi oro pagalvę (AIRBAG), prieš pradedant darbus būtinai atjunkite akumuliatoriaus minuso gnybtą.

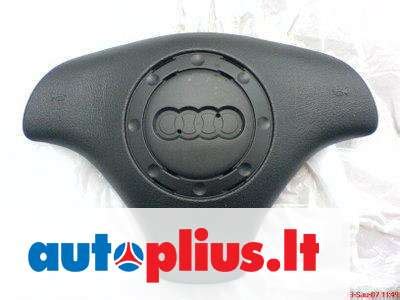

Norėdami atlaisvinti vairo oro pagalvę, vairo kitoje pusėje, iš abiejų šonų, rasite po skylę. Giliai viduje yra varžtas, kurį reikia atsukti su „žvaigždutės“ formos T30 atsuktuvu. Nuėmę oro pagalvę, atjunkite jos jungtį ir padėkite ją į šalį iki surinkimo.
Toliau atsukite du varžtus, laikančius vairo kolonėlės apdailą. Po to atsukite varžtą, fiksuojantį vairaratį. Tam jums reikės 24 numerio galvutės raktą.
Nuimkite vairaratį, atjungdami kelias jungtis.
Atsukite tris varžtus, laikančius apatinę vairo kolonėlės apdailos dalį. Atlaisvinkite rankenėlių tvirtinimo žiedą, esantį už pačių rankenėlių. Dabar galite nuimti senąsias rankenėles, atjungdami jų kontaktų fiskių.
Galiausiai, atsukite po vieną varžtą iš rankenėlių viršaus ir apačios (rodyklėmis pažymėta ant nuotraukos), kad pilnai išimtumėte senąsias rankenėles.
Kaip restauruoti vairą | AUTODOC patarimai
Atlikę šiuos žingsnius, galėsite sumontuoti naują autopiloto rankenėlę ir užbaigti sistemos instaliaciją.
