Tinkamo saugiklio pasirinkimas yra itin svarbus aspektas bet kurios elektros grandinės veikimui ir saugumui. Netinkamai parinktas saugiklis gali sukelti dažnus grandinės gedimus, sutrikdyti jos veikimą ir netgi sukelti pavojingas situacijas. Saugiklio funkcija - apsaugoti grandinę nuo per didelės srovės, kuri gali atsirasti dėl perkrovos ar trumpojo jungimo.
Grandinių parametrų įtaka saugiklių pasirinkimui
Renkantis saugiklį, svarbu atsižvelgti į keletą pagrindinių grandinės parametrų:
1. Srovė ir įtampa
Pirmiausia, būtina užtikrinti, kad saugiklio vardinė įtampa nebus mažesnė už grandinės veikimo įtampos lygį. Paprastai tariant, saugiklis saugiai veikia žemiau savo vardinės srovės. Jei vardinė saugiklio įtampa yra per maža, jis gali ištirpti net ir esant normaliai veikiančiai grandinės įtampai, taip sutrikdydamas jos veikimą.
Projektuojant grandinę, maksimali darbo srovė yra vienas iš pagrindinių veiksnių, į kuriuos reikia atsižvelgti renkantis saugiklį. Saugiklio funkcija yra užtikrinti, kad grandinė turėtų pakankamai saugios srovės vertės tiek trumpojo jungimo, tiek perkrovos sąlygomis, taip užkirsdama kelią pertekliui ar viršįtampiui ir ribodama gedimus iki minimumo. Nurodyta saugiklio srovė turėtų būti šiek tiek didesnė už maksimalią grandinės darbo srovę, kad jis nebūtų tirpstanti normalaus veikimo metu. Dėl kai kurių didelės galios apkrovų, sudėtingos grandinės struktūros ir veikimo sąlygų, optimali saugiklio srovės vertė turi būti nustatyta atsižvelgiant į faktinius poreikius. Be to, būtina atkreipti dėmesį į srovės svyravimo diapazoną, kad būtų užtikrinta, jog saugiklis vis tiek gali teikti patikimą apsaugą net tada, kai srovė svyruoja.
Trumpo jungimo srovė yra kritinis parametras. Kai grandinėje įvyksta trumpas jungimas, srovės kiekis greitai pakyla. Dėl daugybės pavojingų veiksnių, tokių kaip lankai ir kibirkštys, grandinė gali sudegti ar net sprogti. Todėl svarbu pasirinkti saugiklį, kuris atlaikytų trumpojo jungimo srovę ir greitai atjungtų grandinę.
2. Apkrovos tipas
Apkrovos tipas taip pat turi įtakos saugiklio pasirinkimui:
- Rezistorių apkrova: Kadangi rezistorių apkrovos srovės ir įtampos ryšys yra gana stabilus, saugiklio pasirinkimo procesas yra paprastesnis. Grandinėje pakanka pasirinkti tinkamą saugiklį pagal maksimalią darbo srovę.
- Indukcinė apkrova: Jei elektros energijos tiekimo nutraukimo atveju indukcinės apkrovos gali sukelti viršįtampį ir viršįtampį, tai nustato griežtesnius saugiklių pasirinkimo standartus. Kai maitinimo šaltinis yra trumpojo jungimo būsenoje arba perkrautas, saugiklį lengva sudeginti, todėl patiriama nereikalingų nuostolių. Siekiant užtikrinti stabilią apsaugą, kai išjungiama indukcinė apkrova, reikia pasirinkti saugiklius su aukštesne vardine įtampa ir vardine srove.
- Talpinė apkrova: Kai įjungiama talpinė apkrova, gali būti sugeneruota viršįtampio srovė, kuri taip pat paveikia saugiklio pasirinkimą. Pavyzdžiui, kai maitinimo šaltinio įtampa yra aukšta, teka didelė viršįtampio srovė, todėl saugiklis gali ištirpti.
Saugos marža tarp vardinės ir faktinės darbinės srovės
Pasirinkdami saugiklius, turime užtikrinti, kad tarp vardinės srovės ir tikrosios darbinės srovės būtų pakankama saugos marža. Jei saugiklis trumpai sujungiamas ir sukelia perkrovą ar viršįtampį, jo vidinis pasipriešinimas smarkiai padidės, todėl saugiklis gali ištirpti. To tikslas - užtikrinti, kad saugiklis nesulaužytų normalios darbo aplinkos ir tuo pačiu metu galėtų greitai atjungti grandinę, kai atsiranda nenormali situacija. Jei saugiklis neatitinka šių reikalavimų, tai sukels pavojų.
Aplinkos temperatūros poveikis saugiklių pasirinkimui
Aplinkos temperatūra daro didelę įtaką saugiklio veikimui. Jei temperatūra yra per aukšta arba per žema, saugiklis gali sugesti ar net būti pažeistas. Aukštos temperatūros sąlygomis saugiklio lydymosi temperatūra sumažėja, o esant žemai temperatūrai - padidėja. Skirtingoms temperatūroms galime pasirinkti atitinkamą saugiklį. Todėl, renkantis tinkamą saugiklį, būtina atsižvelgti į aplinkos temperatūrą.
Paralelių ar serijinių įrenginių poveikis saugiklių pasirinkimui
Projektuojant grandinę, jei lygiagrečiai ar serijomis yra keli įrenginiai, kiekvieno įrenginio srovės paklausos ir apsaugos standartas turi būti visiškai įvertintas renkantis saugiklį. Vienam įrenginiui atitinkamą saugiklį galima pasirinkti apskaičiuojant kiekvieno įrenginio mažiausią srovę, tai yra, nustatant kiekvieno įrenginio lydymosi laiką pagal nurodytą srovę. Renkantis lygiagrečių įrenginių saugiklius, reikėtų priimti sprendimus pagal kiekvieno įrenginio maksimalių veikimo srovių sumą. Serijiniams įrenginiams galima nustatyti saugiklių skaičių analizuojant apkrovos srovės dydį. Renkantis serijinio įrenginio saugiklį, reikia priimti sprendimą, pagrįstą maksimalia visos grandinės darbo srove. Todėl būtina išsamiai apsvarstyti prietaisų sąveiką ir poveikį jiems, kad suprojektuotas produktas atitiktų praktinio taikymo reikalavimus. Be to, reikia išsamiai ištirti prietaisų sąveiką ir potencialią gedimo riziką, kad būtų užtikrinta, jog pasirinktas saugiklis gali teikti tvirtą apsaugą įvairiais scenarijais.

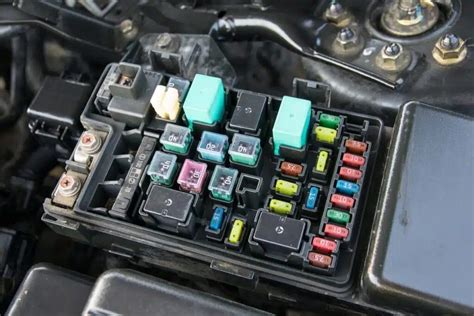

Automobilio saugikliai
Automobilių saugikliai yra specialiai sukurti transporto priemonių elektros grandinėms apsaugoti. Jie dažniausiai būna miniatiūriniai, skaidrūs, su spalviniu srovės kodavimu, kad būtų lengviau identifikuoti jų amperų vertę. Automobilio saugiklių dėžutės paprastai yra dviejose vietose: variklio skyriuje ir salone, kontroliuojant įvairius išorinius ir vidinius elektros prietaisus.
Keičiant automobilio saugiklį, svarbu atkreipti dėmesį į kelis aspektus:
- Teisinga amperų vertė: Keičiant saugiklį, būtina pasirinkti tinkamą amperų skaičių. Negalima didinti dabartinių saugiklio specifikacijų, nes tai gali sukelti laidų perkaitimą ar net gaisrą.
- Pirkimo kanalai: Saugiklius rekomenduojama pirkti oficialiose 4S parduotuvėse ar patikimose remonto dirbtuvėse, kad būtų užtikrinta kokybė ir tinkama apsauga.
- Avarinis pakeitimas: Jei nėra atsarginio saugiklio, avariniu atveju galima laikinai pakeisti saugiklį iš kitos įrangos, kuri neturi įtakos vairavimui ir saugai.
Dažniausios automobilio saugiklių gedimo priežastys yra per didelė elektros apkrova arba trumpasis jungimas grandinėje. Tai gali atsitikti dėl sugedusių prietaisų, netinkamai sumontuotos papildomos įrangos ar pažeistos laidų izoliacijos.

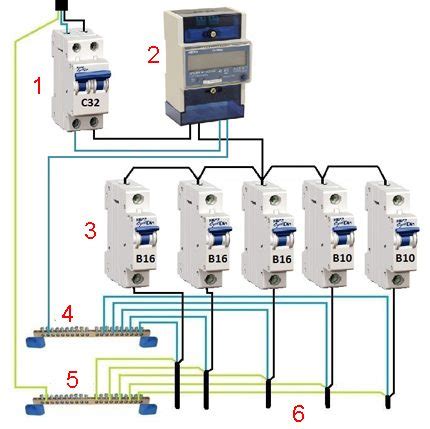

Automatiniai jungikliai
Automatinis jungiklis yra elektrotechninis įrenginys, skirtas automatiškai nutraukti elektros grandinę, jai atsiradus trumpajam jungimui arba perkrovai. Skirtingai nuo saugiklio, kuris gali atjungti grandinę tik vieną kartą, automatinis jungiklis gali tai daryti daug kartų, kol susidėvi jo kontaktai arba pavaros mechanizmas. Populiariausi yra ant bėgelio montuojami termo-magnetiniai automatiniai jungikliai, kurie apsaugo grandinę nuo perkrovų ir trumpųjų jungimų.
Renkantis automatinį jungiklį, svarbu atsižvelgti į jo veikimo charakteristikas (žymimos raidėmis B, C, D, K, Z), kurios nurodo, kokiai srovei esant jungiklis išsijungs. Taip pat svarbu atkreipti dėmesį į nominalią srovę, maksimalią atjungimo srovę ir įtampos parametrus, ypač nuolatinės srovės (DC) grandinėse.
Kaip teisingai pasirinkti automatinį jungiklį pagal charakteristiką?
Apibendrinimas
Tinkamo saugiklio pasirinkimas yra gyvybiškai svarbus saugiam ir stabiliam elektros grandinės veikimui. Rinkdamiesi saugiklį, turime išsamiai įvertinti grandinės parametrus, apkrovos tipą, saugos maržą tarp vardinės ir tikrosios darbinės srovės, aplinkos temperatūrą ir prietaisų sąveiką. Netinkamai parinktas ar naudojamas saugiklis gali sukelti rimtų gedimų ir pavojų.
