Trifaziai elektros varikliai yra plačiai naudojami pramonėje ir buityje dėl savo efektyvumo, patikimumo ir galimybės atlaikyti dideles mechanines apkrovas. Tinkamas variklio sujungimas ir valdymas yra esminis jo ilgalaikiam ir saugiam darbui. Šiame straipsnyje detaliai aptarsime trifazių variklių sujungimo schemas, valdymo principus ir apsaugos priemones.

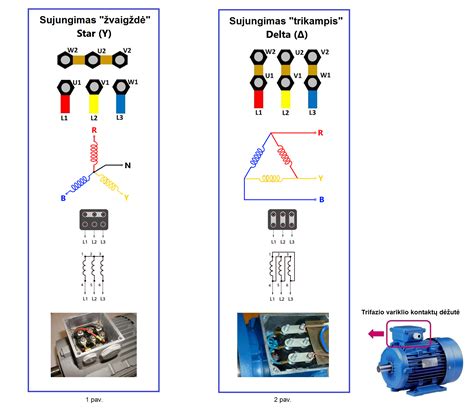

Trifazio variklio sujungimo būdai: žvaigždė ir trikampis
Trifazių variklių statoriaus apvijos gali būti jungiamos dviem pagrindiniais būdais: žvaigždės (Y) ir trikampio (△). Kiekvienas būdas turi savų privalumų ir taikomas skirtingose situacijose.
Žvaigždės (Y) jungtis
Žvaigždės jungties atveju trijų fazių statoriaus apvijų galai sujungiami į vieną bendrą tašką (neutralų tašką), o trys likę galai prijungiami prie trifazio elektros tinklo. Tokia jungtis paprastai naudojama varikliams, kurių vardinė įtampa yra aukštesnė nei tinklo įtampa. Pavyzdžiui, variklis, skirtas 380 V tinklui, su žvaigždės jungtimi gali būti prijungtas prie 220 V tinklo. Šis sujungimo būdas užtikrina stabilesnį variklio veikimą ir mažesnes paleidimo sroves. Variklio apvija praeina per 220 V įtampą.
Trikampio (△) jungtis
Trikampio jungties atveju kiekvienos fazės apvijos galas jungiamas su kitos fazės apvijos pradžia, sudarant uždarą grandinę, panašią į trikampį. Šis sujungimo būdas leidžia varikliui pasiekti maksimalią galią ir sukimo momentą. Trifazė įtampa tiekiama į trikampio viršūnes. Trikampio jungtis dažniausiai naudojama varikliams, kurių vardinė įtampa yra žemesnė nei tinklo įtampa, arba kai reikalingas didelis paleidimo momentas. Tinkamas 4kw ir daugiau trifazių-asinchroniniam asinchroniniam varikliui.

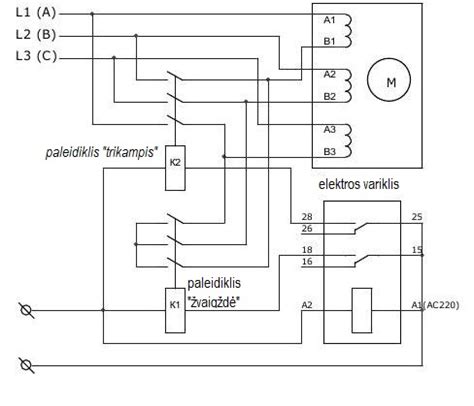

Kombinuota žvaigždės-trikampio jungtis
Didelės galios varikliams dažnai naudojama kombinuota žvaigždės-trikampio jungtis, kuri leidžia sumažinti paleidimo sroves ir tuo pačiu užtikrinti didelę galią darbo metu. Variklis paleidžiamas žvaigždės jungtimi, o po to, kai pasiekiamas tam tikras greitis, automatiškai persijungia į trikampio jungtį. Tai ypač aktualu didesnės galios elektros varikliams.
Valdymo principai ir schemos
Trifazio variklio valdymui naudojamos įvairios grandinės, priklausomai nuo reikalingų funkcijų. Pagrindinės valdymo grandinės apima:
Rankinio valdymo grandinė
Tai paprasčiausia grandinė, naudojanti jungiklius ir grandinės pertraukiklius variklio įjungimui ir išjungimui. Ji tinka mažos galios varikliams, kurie paleidžiami retai, tačiau neturi automatinės apsaugos nuo įtampos kritimo ar jos praradimo.
Bėgimo valdymo grandinė
Šioje grandinėje variklio paleidimas ir sustabdymas valdomas mygtukais, o kontaktorius naudojamas variklio prijungimui prie tinklo. Jei variklis turi veikti nuolat, paleidimo mygtuką reikia laikyti nuspaustą.
Nepertraukiamo veikimo valdymo grandinė (ilgo judesio valdymas)
Ši grandinė leidžia varikliui veikti nepertraukiamai, valdoma mygtukais ir kontaktoriais.
Bėgimo ir ilgo judesio valdymo grandinė
Kai kurioms mašinoms reikia, kad variklis galėtų judėti tiek trumpai (bėgti), tiek nepertraukiamai (ilgas judesys). Ši grandinė leidžia valdyti abu režimus.
Pirmyn ir atgal valdymo grandinė (reversinis valdymas)
Ši grandinė leidžia pakeisti variklio sukimosi kryptį. Trifaziam asinchroniniam varikliui tai pasiekiama pakeitus maitinimo šaltinio fazių seką. Tai plačiai naudojama kranuose, gervėse, staklėse ir kituose įrenginiuose, kuriems reikia judėti abiem kryptimis. Yra du dažniausiai naudojami valdymo būdai: su kombinuotu jungikliu arba su pagrindinio kontaktoriaus kontaktu pakeisti fazių seką.
Apsaugos grandinės
Tinkama apsauga yra būtina, kad būtų užtikrintas variklio ir visos sistemos saugumas bei ilgaamžiškumas.
Apsauga nuo trumpojo jungimo
Apsaugą nuo trumpojo jungimo užtikrina lydūs saugikliai pagrindinėje grandinėje, kurie nutraukia grandinę trumpojo jungimo atveju.
Apsauga nuo perkrovos
Perkrovos apsauga realizuojama naudojant šilumines reles. Jos reaguoja į ilgalaikį variklio perkrovimą, atjungdamos variklį nuo maitinimo šaltinio ir taip apsaugodamos jį nuo perkaitimo ir sugadinimo.
Apsauga nuo žemos įtampos ir jos praradimo
Ši apsauga užtikrina, kad variklis automatiškai sustotų, dingus arba smarkiai sumažėjus tinklo įtampai. Tai apsaugo variklį nuo savaiminio paleidimo, kai įtampa grįžta į normalų lygį, taip išvengiant nelaimingų atsitikimų.
Variklio derinimas su apkrova

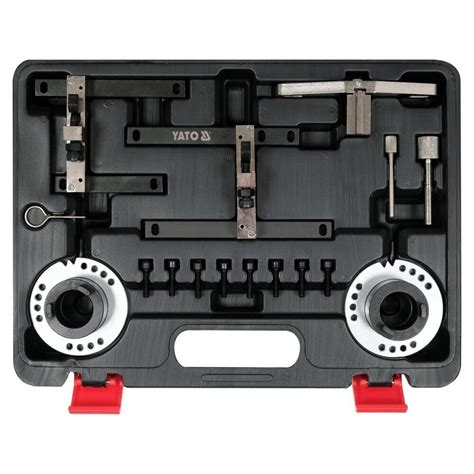

Tikslus variklio išlyginimas su jį varoma apkrova (pvz., siurbliu, staklėmis) yra labai svarbus. Netinkamas išlyginimas gali sukelti vibracijas, kurios neigiamai veikia įrangos tarnavimo laiką ir gali sukelti jos sugadinimą. Variklio išlyginimui naudojami specialūs įrankiai, tokie kaip lazeriniai tikrinimo prietaisai ar rodykliniai indikatoriai. Procesas apima variklio tvirtinimo varžtų atlaisvinimą, jo padėties reguliavimą ir vėlesnį patikrinimą.
Patarimai ir ištekliai
Jei kyla sunkumų sujungiant ar derinant elektros variklį, verta pasinaudoti gamintojo instrukcijomis, internetiniais ištekliais, forumais ar kreiptis į specialistus. Reguliarus techninis aptarnavimas ir tikrinimas padeda užtikrinti variklio ilgalaikį ir efektyvų veikimą.
Variklio prijungimas prie valdymo bloko gali būti sudėtingas procesas, reikalaujantis žinių apie elektros schemas ir saugos taisykles. Ypač svarbu suprasti skirtingus sujungimo būdus (žvaigždė, trikampis), valdymo grandines (rankinis, automatinis, reversinis) ir apsaugos priemones.
