Vairo stiprintuvas yra sprendimas, leidžiantis vairuotojui naudoti daug mažesnę sukimo jėgą nei iš tikrųjų reikia norint pakeisti ratų padėtį. Automobilio vairo stiprintuvas - itin svarbus transporto priemonės valdymo komponentas, padedantis užtikrinti saugumą ir komfortą vairavimo metu. Pagrindinė stiprintuvo paskirtis - palengvinti vairo valdymą jo sukimo momentu bei užtikrinti tikslią transporto priemonės kontrolę posūkiuose. Šiuolaikiniuose automobiliuose sutinkami 3 pagrindiniai vairo stiprintuvų tipai - hidrauliniai, elektrohidrauliniai arba pilnai elektriniai stiprintuvai. Sklandų hidraulinių ir elektrohidraulinių stiprintuvų veikimą padeda užtikrinti vairo stiprintuvo siurblys. Posūkių metu sukurdamas specialų hidraulinį slėgį, siurblys leidžia sklandžiai pasukti vairą su mažesnėmis fizinės jėgos sąnaudomis.
Vairo mechanizmo pavaros, stiprintuvo siurbliai ar column-drive sistemos šiuo metu yra sumontuotos kas trečiame Europoje ir kas ketvirtame visame pasaulyje važinėjančiame automobilyje. Vairo stiprintuvo sistema yra viena svarbiausių šiuolaikinio automobilio komforto sistemų, apie kurią dažnai net nepagalvojame. Tai labiausiai jaučiama sukant vairą automobiliui esant stacionarioje pozicijoje, pavyzdžiui parkuojantis.
Hidraulinis vairo stiprintuvas (HVS), arba tiesiog vairo stiprintuvas, yra esminė šiuolaikinių transporto priemonių dalis, leidžianti vairuotojams lengviau ir patogiau valdyti automobilį. Jis sumažina fizinę jėgą, reikalingą vairui pasukti, ypač manevruojant lėtai arba stovint vietoje.

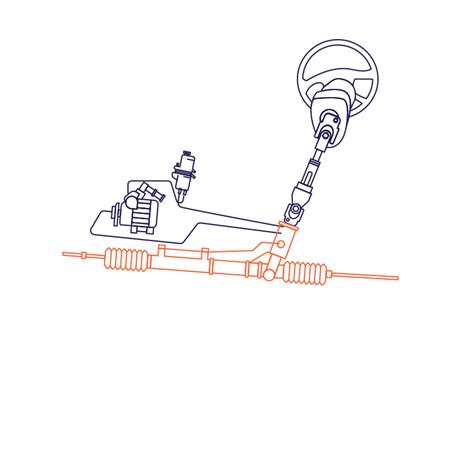

Hidraulinio Vairo Stiprintuvo Sandara ir Veikimo Principas
Norint suprasti HVS veikimą, svarbu žinoti jo pagrindines sudedamąsias dalis:
- Siurblys: Tai širdis sistemos, varomas automobilio variklio (dažniausiai per diržą). Siurblys sukuria hidraulinį slėgį, kuris naudojamas vairo mechanizmo stiprinimui. Dažniausiai naudojami rotaciniai arba stūmokliniai siurbliai.
- Skysčių talpykla: Tai rezervuaras, kuriame saugomas hidraulinis skystis (dažnai vadinamas vairo stiprintuvo skysčiu). Talpykla leidžia skysčiui atvėsti ir išsivalyti nuo nešvarumų.
- Slėgio žarna ir grįžtamoji žarna: Šios žarnos jungia siurblį, vairo mechanizmą ir skysčių talpyklą, užtikrindamos skysčio cirkuliaciją sistemoje.

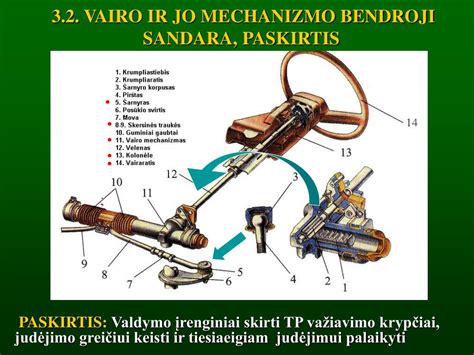

- Vairo mechanizmas (reduktorius): Tai mechanizmas, kuris tiesiogiai susijęs su vairo kolonėle ir perduoda vairuotojo jėgą į ratus. HVS atveju, vairo mechanizmas turi papildomą hidraulinį cilindrą, kuris padeda pasukti ratus.
- Valdymo vožtuvas (sukimo vožtuvas): Šis vožtuvas yra integruotas į vairo mechanizmą ir reaguoja į vairo pasukimą. Jis nukreipia hidraulinį skystį į atitinkamą hidraulinio cilindro pusę, priklausomai nuo to, į kurią pusę vairuotojas suka vairą.
- Hidraulinis cilindras: Tai cilindras, kuriame slėgio veikiamas stūmoklis padeda pasukti ratus.
Veikimo principas:
Kai vairuotojas suka vairą, valdymo vožtuvas atsidaro ir nukreipia hidraulinį skystį iš siurblio į atitinkamą hidraulinio cilindro pusę. Slėgio veikiamas stūmoklis padeda pasukti ratus, sumažindamas vairuotojo pastangas. Kuo didesnis vairo pasukimas, tuo didesnis slėgis sukuriamas, ir tuo didesnė pagalba suteikiama vairuotojui. Svarbu tai, kad kai vairuotojas nustoja sukti vairą, slėgio veikiamas skystis siekia pusiausvyros būsenos. Dėl šios priežasties tinkamai veikiantis stiprintuvas visada grąžina vairą į pradinę padėtį.
Vairo Stiprintuvo Siurblio Gedimai ir Remontas
Natūralu, jog nuolat aktyviai naudojama vairo stiprintuvo sistema bei stiprintuvo siurblys dėvisi ir ilgainiui gali susidurti su įvairiais gedimais. Tam, jog galėtumėte greičiau atpažinti ir efektyviau spręsti atsiradusius stiprintuvo siurblio defektus, kviečiame susipažinti su praktiniais patarimais.
Pagrindiniai stiprintuvo siurblio gedimo požymiai
Vairo stiprintuvo siurbliui susidūrus su ryškesniais defektais, transporto priemonės vairuotojas greitai pastebi pirmuosius gedimo ženklus. Jei stiprintuvo siurblys veikia netinkamai, vienas ryškiausių defekto požymių - sunkesnis vairo valdymas posūkiuose. Reikia daug didesnių fizinių pastangų, nei įprastai, norint pasukti transporto priemonės vairą reikiama kryptimi. Taip pat, sugedus stiprintuvo siurbliui, posūkių metu neretai girdimas ir pašalinis garsas - ūžimas, neįprastas švilpimas, kaukimas. Sukant vairą gali atsirasti ir neįprastos vibracijos, vairo mechanizmo trūkčiojimai bei pasipriešinimo netolygumas.
Jeigu sukant vairą jaučiamas pasipriešinimas, viena iš priežasčių gali būti siurblio vidaus nesandarumas arba susidėvėjimas, dėl kurio hidraulinės sistemos slėgis yra per mažas. Tokiu atveju būtina pakeisti siurblį.
Esminės vairo stiprintuvo siurblio gedimų priežastys
Nors ir hidraulinių, ir elektrohidraulinių vairo stiprintuvo siurblių gedimo požymiai dažnai sutampa, neretai ryškiai skiriasi pagrindinės šių skirtingo tipo siurblių gedimo priežastys. Hidraulinių siurblių atveju gedimo priežastimi itin dažnai tampa nepakankamas hidraulinio skysčio lygis vairo stiprintuvo sistemoje. Jei siurbliui tenka dirbti susiduriant su ryškiu hidraulinio skysčio trūkumu, ši detalė daug greičiau dėvisi, perkaista ir sugenda. Taip pat hidraulinio stiprintuvo siurblio gedimus dažnai paskatina tokios problemos, kaip nešvarus, oksiduotas arba nuo ilgo naudojimo pasenęs hidraulinis skystis. Hidraulinio stiprintuvo siurblio defektai kartais atsiranda ir dėl natūralaus siurblio guolių bei kitų komponentų susidėvėjimo.
Elektrohidraulinio vairo stiprintuvo siurblio atveju natūralus susidėvėjimas rečiau tampa pagrindine detalės gedimo priežastimi. Dažnai defektai atsiranda dėl problemų elektros tiekimo grandinėje. Prastai veikiantys laidų kontaktai, korozija jungtyse, neįprastai žema įtampa bei kitos, panašios priežastys dažnai sukeliai netolygų elektrohidraulinio siurblio darbą. Elektrohdraulinio vairo stiprintuvo siurblio defektai neretai atsiranda ir dėl variklio valdymo bloko (ECU) gedimų bei siurblio perkaitimų. Sugedus centriniam valdymo blokui, defektai paskatina tokias problemas, kaip netinkamas siurblio veikimo greičio, slėgio parinkimas. Tuo tarpu perkaitimo problemą šio tipo siurbliuose dažnai paskatina tokie defektai, kaip nuolatinė aukšto lygio apkrova, užsikimšęs hidraulinio skysčio filtras ar pernelyg žemas skysčio lygis stiprintuvo sistemoje.
Vairo stiprintuvo siurblio remontas
Vairo stiprintuvo siurblio remonto darbų apimtis labai priklauso nuo konkretaus gedimo ir jo atsiradimo priežasčių. Jei gedimas nėra susijęs su rimtais funkciniais-mechaniniais siurblio pažeidimais, užtenka atlikti smulkesnius siurblio arba vairo stiprintuvo sistemos taisymo darbus. Prie siurblio keitimo nereikalaujančių defektų priskiriamas oro patekimas į vairo stiprintuvo sistemą (atliekamas stiprintuvo nuorinimas), hidraulinio skysčio žarnos, tarpinės ar kitų smulkesnių komponentų susidėvėjimas (atliekamas šių detalių remontas-keitimas).
Senas stiprintuvo siurblys įprastai keičiamas tada, kai dėl įvairių pažeidimų ar susidėvėjimo ši detalė nebegali sklandžiai paskirstyti stiprintuvo skysčio sistemoje. Keičiant susidėvėjusį ar sugedusį siurblį nauju, įprastai atliekami ir hidraulinio skysčio keitimo, skysčio lygio sureguliavimo bei sistemos nuorinimo darbai.
Vairo Stiprintuvo Siurblio Keitimo Procedūra
„ZF Aftermarket“ ekspertai pateikia paprastą tokio remonto procedūrą. Visų pirma, reikia įsitikinti, kad transporto priemonės degimas yra išjungtas bei užtikrintos saugios darbo sąlygos, pavyzdžiui, naudojami atitinkami drabužiai, akiniai ir pirštinės. Susipažinus su išsamia montavimo instrukcija, pridėta prie naujo siurblio rinkinio, reikia palyginti naują siurblį su tuo, kuris yra sumontuotas automobilyje ir turi būti pakeistas. Apžiūros metu labai svarbu patikrinti, ar visos tvirtinimo vietos, hidraulinės ir elektrinės jungtys yra tokios pačios. Priklausomai nuo transporto priemonės ir joje sumontuoto siurblio tipo, keitimo metu gali prireikti papildomų elektros laidų naujos dalies prijungimui prie transporto priemonėje įrengtų kontaktų.
„ZF Aftermarket“ rekomenduoja prieš išmontavimą iš siurblio bakelio išleisti visą hidraulinę alyvą. Norint tai padaryti, reikia nuo siurblio atjungti slėgio vamzdelį ir išleisti alyvą į tam skirtą indą. Reikia nepamiršti užtepti šiek tiek alyvos ant baltos šluostės arba popieriaus ir patikrinti jos kokybę. Jeigu bus pastebėti kokie nors nešvarumai, ypač metalo drožlės, būtina išplauti sistemą, tai padės išvengti naujai sumontuotų dalių sugadinimo. Tada paeiliui reikia atjungti grįžimo vamzdelį (naudojant specialias reples), atsukti tvirtinimo varžtus, išimti siurblį ir atjungti elektros jungtis. Taip pat reikia patikrinti kištukų kontaktus: ar jie nėra surūdiję, užteršti, ar nepateko vanduo.
„ZF Aftermarket“ ekspertai nuolat pabrėžia, kaip svarbu yra palyginti naujo siurblio elektros jungtis su transporto priemonėje įrengtomis elektros jungtimis. Jeigu jos yra identiškos, mechanikas gali prijungti siurblį tiesiogiai prie instaliacijos. Reikia atsiminti, kad dėl konstrukcinių pakeitimų, atliktų gaminant atitinkamą transporto priemonę, gali prireikti panaudoti specialų adapterį, kurį reikia jungti tarp instaliacijos ir siurblio sujungimo kištuko. Kai kuriais atvejais taip pat reikia nepamiršti, kad prie transporto priemonės korpuso būtina prijungti įžeminimo laidą. Būtina išvalyti masės kontaktą ir panaudoti naują varžtą, kad būtų užtikrinta optimali jungtis. Tada reikia prie siurblio bakelio prijungti ir pritvirtinti grįžimo vamzdelį, prijungti aukšto slėgio išleidimo vamzdelį ir atitinkamai priveržti tvirtinimo veržlę.
Kai siurblys yra prijungtas prie elektros instaliacijos, galima pradėti jį montuoti - tam reikia naudoti originalius tvirtinimo varžtus, kurie turėtų būti priveržiami transporto priemonės gamintojo nurodytu sukimo momentu. Tada galima prijungti grįžimo vamzdelį ir pritvirtinti jį apkaba, taip pat slėgio vamzdelį, kurį reikia priveržti atitinkamu sukimo momentu.
Sistemos Pildymas ir Nuorinimas
Sumontavus ir prijungus siurblį, galima pradėti sistemos pildymą alyva. Siurblio bakelį reikia užpildyti transporto priemonės gamintojo rekomenduojama nauja alyva (iki žymos „Max“). Kitas žingsnis - oro išleidimas iš sistemos, kuris pradedamas pakeliant transporto priemonę taip, kad jos priekiniai ratai neliestų žemės. Tada reikia užvesti variklį ir tikrinti alyvos lygį, kuris gali staigiai sumažėti. Varikliui veikiant tuščiąja eiga reikia lėtai sukti vairą iš kairės į dešinę, maždaug 10-15 kartų, nesustojant ribinėse padėtyse.
Baigus reikia patikrinti, ar alyvoje nesusidarė per daug putų, galutinai papildyti jos lygį iki didžiausio ir užsukti bakelio dangtelį. Prieš baigiant darbą reikia patikrinti, ar nėra sistemos nuotėkių, o prieš pradedant tvarkyklės kodavimą - ar nerodomi klaidų kodai. Naudojant diagnostikos prietaisą reikia aktyvuoti atitinkamai transporto priemonei skirtą stiprintuvo schemą. Automobilis yra parengtas bandomajam važiavimui.
Vairo Stiprintuvo Sistemos Priežiūra
Daugybės vairo stiprintuvo sistemos gedimų galima sėkmingai išvengti, jei atsižvelgiama į kelis bazinius automobilio eksploatavimo, priežiūros patarimus.
Vairo stiprintuvo būklei itin svarbus pasirenkamas automobilio vairavimo stilius. Norint kuo ilgiau džiaugtis kokybišku šios sistemos veikimu, pirmiausia patariama posūkiuose vengti ilgo vairo užlaikymo maksimalaus pasukimo padėtyje. Nesivadovaujant šiuo patarimu, dažniau sukeliama maksimali hidraulinio slėgio apkrova. Tai ženkliai paspartina vairo stiprintuvo siurblio bei kitų stiprintuvo sistemos komponentų dėvėjimąsi. Taip pat, eksploatuojant automobilį, patariama vengti staigaus, nebūtino manevravimo. Pertekliniai manevrai (ypač šaltuoju metų laiku, kai hidraulinis skystis lėčiau pasiekia darbinę temperatūrą) stipriai apkrauna vairo stiprintuvo sistemą ir skatina jos dėvėjimąsi.
Sklandžiam stiprintuvo sistemos veikimui padeda ir laiku atliekami patikros-keitimo darbai. Vairo stiprintuvo skystis, priklausomai nuo gamintojo rekomendacijų, įprastai keičiamas kas 50 - 80 tūkst. nuvažiuotų kilometrų. Svarbu ne tik laiku keisti hidraulinį stiprintuvo skystį, bet ir reguliariai tikrinti jo lygį sistemoje. Per žemas skysčio lygis apsunkina vairo stiprintuvo sistemos darbą bei sukelia ankstyvus stiprintuvo siurblio pažeidimus.
Kalbant apie modernesnius - elektrohidraulinius bei pilnai elektrinius siurblius - ilgesnį jų tarnavimo laiką dažnai padeda užtikrinti reguliariai atliekama kompiuterinė vairo stiprintuvo sistemos diagnostika. Jos metu fiksuojami mažiau akivaizdūs elektros įtampos svyravimai, ankstyvos siurblio apkrovos anomalijos ir kiti neįsisenėję defektai. Ankstyvas jų aptikimas padeda išvengti didesnių sistemos gedimų.
Animacija, kaip veikia vairo stiprintuvas
Vairo Stiprintuvo Skysčio Tipai ir Pakeitimas
Vairo stiprintuvo skystis yra specialus hidraulinis skystis, skirtas optimaliam HVS veikimui. Skirtingiems automobilių modeliams gali būti rekomenduojami skirtingi skysčio tipai. Dažniausiai naudojami skysčiai yra:
- ATF (Automatic Transmission Fluid): Kai kurie gamintojai rekomenduoja naudoti ATF kaip vairo stiprintuvo skystį.
- Specialus vairo stiprintuvo skystis: Tai specialiai sukurtas skystis, skirtas naudoti HVS sistemose.
- Sintetinis vairo stiprintuvo skystis: Tai aukštos kokybės skystis, pasižymintis geresnėmis savybėmis ir ilgesniu tarnavimo laiku.
Skysčio pakeitimo intervalas priklauso nuo automobilio gamintojo rekomendacijų. Dažniausiai skystį rekomenduojama keisti kas 2-3 metus arba kas 40 000-60 000 kilometrų. Prieš keisdami skystį, būtinai patikrinkite gamintojo rekomendacijas.
Ar vairo stiprintuvo gedimas yra pavojingas? Trumpas atsakymas - taip. Vairo stiprintuvo sistemos gedimas pirmiausiai mažina vairavimo komfortą. „Ignoruojant hidraulinės sistemos gedimą gali kilti rimtų pažeidimų, pavyzdžiui, esant hidraulinio skysčio trūkumui, gali užsikirsti hidraulinis siurblys, o dėl staigaus pažeidimo ar rimto gedimo važiuojant galima prarasti automobilio kontrolę. Jei pastebėjote, jog vairuojant automobilį vairas sukasi sunkiau nei įprastai, vairo stiprintuvas veikia su pertraukomis, užsidegė kontrolinė lemputė skydelyje arba krenta hidraulinio skysčio lygis, kuo skubiau apsilankykite artimiausiame autoservise, kuris atlieka vairo stiprintuvų remontą“.
Jei vairo stiprintuvo gedimas įvyko važiuojant, reikia saugiai sustoti. Išjungus variklį verta patikrinti sistemos būklę ir susisiekti su specialistu. Patys galite patikrinti, ar neperdegė saugiklis, ar nėra stiprintuvo skysčio prasisunkimų, ar skysčio lygis nėra per žemas. Dar viena dažna vairo stiprintuvo sistemos gedimo priežastis - nutrūkęs vairo stiprintuvo siurblio pavaros diržas. Kad vairo stiprintuvo sistema veiktų tinkamai, būtina reguliariai keisti skystį ir tikrinti komponentų būklę.
Kokybiška vairo stiprintuvo siurblio priežiūra ir keitimas. Siekiant saugiai ir komfortiškai naudoti savo automobilį, patariame tinkamai pasirūpinti jo vairo stiprintuvo sistema ir laiku atlikti diagnostikos bei remonto darbus. Pastebėjus galimus vairo stiprintuvo gedimo požymius, rekomenduotina kreiptis į profesionalius autoservisus, galinčius užtikrinti kokybišką sistemos apžiūrą ir remontą.
