Kardaninis velenas, dar kitaip vadinamas kardanų, yra svarbi transmisijos sistemos dalis automobiliuose, ypač turinčiuose galinius arba visus keturis varomuosius ratus. Jo pagrindinė funkcija - perduoti sukamąjį momentą iš pavarų dėžės į galinę ašį, kompensuojant judančių transporto priemonės komponentų kampinius pokyčius ir padėties svyravimus.
Automobiliuose su galiniais arba visais keturiais varomais ratais yra naudojamas ilgas kardaninis velenas, jungiantis pavarų dėžę ir galinį reduktorių. Važiuojant automobiliu jis sukasi ir perduoda jėgą iš pavarų dėžės. Kadangi tai yra sunkus ir didelis daiktas, kuris greitai sukasi, jis privalo būti standžiai pritvirtintas ir itin gerai subalansuotas, kad būtų išvengta vibracijų bei pašalinių garsų.
Kardaninio veleno sandara ir veikimo principas
Kardaniniai velenai yra mechaninės detalės, skirtos perduoti sukamąjį momentą esant įvairiems kampams tarp jungiamosios transmisijos sistemos dalių. Kardaninio veleno pagrindinė funkcija - perduoti galią iš vienos transmisijos sistemos dalies į kitą, tuo pačiu kompensuojant transporto priemonės judėjimą ir padėties pokyčius. Tai pasiekiama naudojant universalius sąnarius (kardaninius šarnyrus), kurie leidžia velenui judėti kampu.
Kardaninį veleną sudaro kelios svarbios dalys, kurios užtikrina jo patikimą ir efektyvų veikimą:
- Pagrindinė veleno dalis: Tai cilindro formos vamzdis, per kurį perduodamas sukimo momentas. Velenas turi būti tvirtas, tačiau lengvas, kad atlaikytų dideles apkrovas ir veiktų efektyviai net esant aukštiems sukimo momentams.

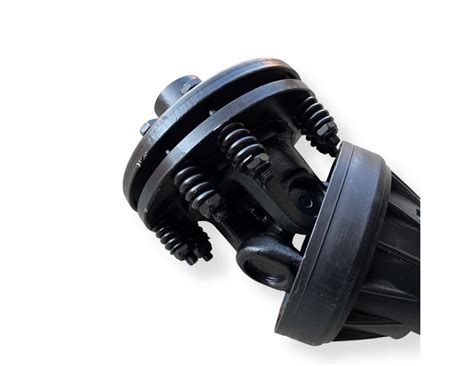

- Šarnyrai (kardaniniai sujungimai): Tai pagrindiniai elementai, kurie užtikrina lankstumą velenui, leidžia perduoti sukamąjį momentą net esant kampiniam nuokrypiui tarp varomosios ašies ir variklio. Šie leidžia velenui prisitaikyti prie skirtingų kampų ir perduoti sukimo momentą net tada, kai automobilio ašys keičia padėtį dėl važiuoklės judesių.
- Flanšai: Tai specialūs tvirtinimo elementai, naudojami kardaninio veleno jungimui su transmisijos arba diferencialo sistema.
- Guoliai ir tarpinės: Siekiant sumažinti trintį ir užtikrinti sklandų veleno sukimąsi, naudojami guoliai bei tarpinės.
- Teleskopinis segmentas: Kai kuriuose kardaniniuose velenuose yra slydimo sąnariai, kurie leidžia velenui šiek tiek pasislinkti išilgai savo ašies. Ši dalis leidžia velenui išsitempti arba susitraukti, priklausomai nuo važiuoklės judesių.
- Centrinė atrama: Naudojama ilgesniems velenams, kad būtų palaikomas stabilumas ir sumažinamas vibracijos kiekis.
- Balansavimo svoriai: Pritvirtinami siekiant užtikrinti tinkamą veleno balansą.
Kardaninių velenų tipai
- Dvigubo šarnyro velenai: Turi du šarnyrus, todėl gali perduoti sukamąjį momentą esant didesniems kampiniams nuokrypiams.
- Teleskopiniai kardanai: Šie velenai turi slydimo sąnarį, leidžiantį velenui pailgėti ar sutrumpėti priklausomai nuo transporto priemonės judėjimo.
Kardaninio veleno priežiūra ir gedimų požymiai
Kardaniniai velenai, kaip ir bet kurios kitos mechaninės dalys, reikalauja nuolatinės priežiūros, siekiant užtikrinti ilgalaikį ir sklandų veikimą. Naujuose automobiliuose dažnai sumontuota sistema, automatiškai sutepanti kardaninio veleno jungtis. Tačiau senesniuose automobiliuose šios sistemos nėra, todėl kardano jungčių sutepimas turi būti atliktas rankiniu būdu.
Pagrindiniai priežiūros aspektai:
- Tepalų naudojimas: Kardaniniai šarnyrai turi būti reguliariai tepami, kad sumažėtų trintis ir išvengtų nusidėvėjimo.
- Reguliari apžiūra: Svarbu reguliariai tikrinti, ar nėra pažeidimų, įtrūkimų ar nusidėvėjimo ženklų.
- Balansavimas: Kadangi kardaninis velenas sukasi dideliais greičiais, svarbu, kad jis būtų tinkamai subalansuotas.
- Tvirtinimo elementų tikrinimas: Flanšų varžtai ir kiti tvirtinimo elementai turi būti reguliariai tikrinami ir, jei reikia, priveržiami.
Susidėvėjusio kardaninio veleno požymiai:
Daugeliu atvejų, susidėvėjus kuriai nors kardano detalei, automobilio salone jaučiama vibracija, kuri pastiprėja įsibėgėjant. Taip pat gali girdėtis dunksėjimas, nemalonus cypimas ar kitokie pašaliniai garsai: bildėjimas, cypimas. Turėkite omenyje, kad tai yra sunki detalė, todėl ir gedimo požymiai dažniausiai yra lengvai pastebimi.
Dažniausiai pasitaikantys kardaninio veleno gedimai automobilyje apima kelis pagrindinius aspektus. Vienas dažniausių gedimų yra kardaninių sujungimų (šarnyrų) susidėvėjimas. Šie sujungimai, leidžiantys velenui veikti skirtingais kampais, gali laikui bėgant susidėvėti, pradėti klibėti ar net visiškai sugesti. Dėl to atsiranda triukšmas, vibracija ar net nutrūksta sujungimai. Vibracija nebūtinai simbolizuoja problemas su šarnyrais. Ji taip pat gali atsirasti dėl kardaninio veleno balanso praradimo, kuris gali atsirasti po avarijos, važiavimo duobėtu keliu ar tiesiog netinkamo montavimo. Kitas dažnas gedimas - centrinės atramos guolių susidėvėjimas, kuris gali sukelti nemalonius garsus arba kiek padidinti vibracijos pojūtį važiuojant. Veleno deformacija ar kreivumas gali atsirasti dėl mechaninio poveikio, pvz., stiprių smūgių važiuojant nelygiu keliu, o tai gali lemti nereguliarią veleno rotaciją ir vibracijas. Dar viena problema - teleskopinio segmento gedimas, kai velenas negali tinkamai susitraukti ar prailgėti.
Kada remontuoti, o kada keisti kardaninį veleną?
Ilgainiui kardano detalės susidėvi ir reikalingas remontas arba viso kardaninio veleno keitimas. Kaip atpažinti šią problemą ir kada labiau apsimoka remontuoti, o kada keisti kardaninį veleną?
Kada yra remontuojamas kardaninis velenas (kardanas)?
Pagrindinės kardaninio veleno detalės yra kryžminės jungtys bei pakabinamas guolis. Įprastai pakabinamas guolis turėtų tarnauti apie 100-150 tūkst. kilometrų, tačiau tai labai priklauso nuo detalių kokybės ir vairavimo sąlygų. Tiek pakabinamas guolis, tiek kryžminės jungtys gali būti keičiamos, todėl viso kardano keisti neapsimoka, kadangi remonto kaina dažniausiai yra mažesnė. Remontuoti kardaninį veleną galima, jei gedimas yra nedidelis, pvz., kai susidėvi kardaniniai sujungimai (šarnyrai). Šarnyrus galima pakeisti naujais be būtinybės keisti visą veleną.
Kada yra keičiamas kardaninis velenas (kardanas)?
Visą kardaninį veleną rekomenduojama keisti, kai jis yra stipriai paveiktas korozijos, išsibalansavęs arba kryžminių jungčių taškai yra stipriai išdilę. Jei kardaninis velenas yra smarkiai deformuotas, sulūžęs ar kitaip fiziškai pažeistas, paprasto remonto gali nepakakti. Pažeistos dalys niekados nebebus tokios tvirtos ir funkcionalios, kaip naujas velenas. Jei kardaninis velenas prarado balansą, tai gali sukelti vibracijas važiuojant, o jo atstatymas reikalauja ne tik specializuotų įrankių, bet ir puikių įgūdžių. Jeigu kardaninis velenas yra stipriai sugadintas - sulūžęs arba deformuotas, rekomenduojame jį pakeisti nauju.
Kardaninio veleno remontas autoservise
Automobilio kardaninio veleno remontas gali būti sudėtingas, tačiau tai priklauso nuo pažeidimo pobūdžio bei konkretaus automobilio modelio. Svarbu pasirinkti patikimą autoservisą, nes netinkamai atlikti remonto darbai ar nekokybiškai sumontuotos dalys gali sukelti rimtų techninių bei saugumo problemų. Kokybiški autoservisai atlieka darbą greičiau ir efektyviau, nes jų specialistai turi daug patirties ir naudoja tinkamus įrankius.

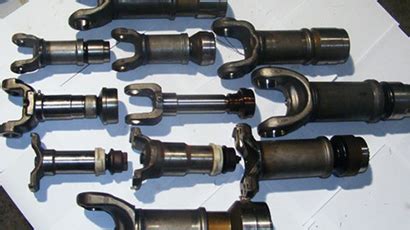

Edler autoservise atliekame visus kardaninių velenų remonto darbus. Keičiame kryžmes, guolius, gumas, vamzdžius, ilginame ir trumpiname. Naudojame aukščiausio lygio modernią techniką bei įrankius, naudojame tik kokybiškas ir originalias automobilių dalis. Remontuojami visu tipų lengvųjų, mikroautobusų ir sunkiojo transporto kardanai. Atliekame visus tekinimo, frezavimo bei suvirinimo darbus. Balansuojame kardaninius velenus iki 6 m. Atliekame visų tipų kardaninių velenų pakabinamų guolių keitimą bei restauravimą. Keičiame kardaninių velenų vamzdžius, atliekame privirinamų šakučių keitimą. Keičiame sunkvežimių, mikroautobusų, džipų, spec. transporto, traktorių lengvųjų automobilių šlicų grupes naujomis.
Galite kreiptis ir ieškoti geriausio pasiūlymo remontui. Bendraukime ir susitarkime. Kreipkitės ir stengsimės pateikti palankiausią pasiūlymą automobilio remontui.
