Šildymo sistema yra vienas svarbiausių inžinerinių tinklų bet kuriame gyvenamajame name, užtikrinantis komfortą ir jaukumą šaltuoju metų laiku. Tačiau daugelis namų savininkų retai susimąsto apie tai, kas vyksta vamzdynuose ir katile, kai temperatūra kyla arba krinta. Viena iš kritinių problemų, su kuria susiduria uždaros hidraulinės sistemos, yra skysčio tūrio pokytis kintant temperatūrai. Be tinkamo kompensavimo mechanizmo šis natūralus fizikinis reiškinys galėtų sukelti vamzdžių sprogimus, katilo gedimus ar nuolatinius apsauginių vožtuvų suveikimus.
Išsiplėtimo indas, dar vadinamas ekspansiniu indu, yra specialus rezervuaras, skirtas sugerti vandens (arba kito šilumnešio) tūrio perteklių, kuris susidaro šildymo sistemoje kylant temperatūrai. Jo veikimo principas pagrįstas elementaria fizika: vanduo yra beveik nespūdus skystis, tačiau šildamas jis plečiasi. Uždaroje sistemoje, kurioje nėra kur dėtis šiam papildomam tūriui, slėgis drastiškai kiltų.
Šiuolaikiniai išsiplėtimo indai dažniausiai yra membraniniai. Kai sistema kaista ir vandens tūris didėja, jis spaudžia membraną į oro kameros pusę. Kadangi dujos (oras) yra spūdžios, jos susispaudžia, leisdamos vandeniui užpildyti dalį indo tūrio.
Išsiplėtimo indo funkcijos yra kelios:
- Slėgio stabilizavimas: Jis ne tik apsaugo nuo per didelio slėgio, bet ir palaiko minimalų reikiamą slėgį sistemoje, kai ji yra šalta.
- Apsauga nuo hidraulinių smūgių: Staigiai įsijungus arba išsijungus cirkuliaciniam siurbliui, sistemoje gali atsirasti slėgio bangos.
- Vandens papildymo poreikio mažinimas: Be indo apsauginis vožtuvas nuolat išmestų vandenį kaitimo metu. Atvėsus sistemai, slėgis kristų, ir jums tektų nuolat papildyti sistemą nauju vandeniu. Naujas vanduo atneša deguonį ir kalkes, kurios skatina koroziją.
Kaip pasirinkti tinkamą išsiplėtimo indą?
Viena dažniausių klaidų įrengiant katilinę - netinkamai parinktas indo dydis. Jei indas per mažas, jis negalės sutalpinti viso išsiplėtusio vandens, todėl slėgis vis tiek kils ir suveiks apsauginis vožtuvas.
Talpa
Renkantis indo dydį, reikia atsižvelgti į kelis veiksnius:
- Tai yra visas vandens kiekis vamzdžiuose, radiatoriuose, grindinio šildymo kilpose ir pačiame katile.
- Vandens plėtimasis priklauso nuo temperatūros ir įmaišyto glikolio (jei naudojamas neužšąlantis skystis) kiekio.
- Supaprastinta taisyklė: Buitinėms sistemoms dažnai rekomenduojama rinktis indą, kurio tūris sudaro ne mažiau kaip 10-12 proc. viso sistemos vandens tūrio. Pavyzdžiui, jei jūsų sistemoje yra 150 litrų vandens, jums reikės bent 18-24 litrų išsiplėtimo indo.
Konstrukcijos tipai
Renkantis konkretų modelį, susidursite su dviem pagrindinėmis konstrukcijomis:
- Indai su fiksuota membrana (diafragma): Šiuose induose membrana yra įtvirtinta per indo vidurį ir nėra keičiama. Dažniausiai jie yra pigesni. Tačiau, jei membrana plyšta, tenka keisti visą indą.
- Indai su keičiama membrana (maišu): Šiuose induose membrana yra tarsi guminis maišas (balionas), į kurį patenka vanduo. Vanduo niekada neliečia metalinių indo sienelių, todėl korozijos rizika minimali. Jei membrana plyšta, ją galima pakeisti nauja, neišmetant paties metalinio korpuso.
Montavimas ir priežiūra
Tinkamas montavimas ir reguliari priežiūra yra būtini, kad išsiplėtimo indas veiktų efektyviai.
Montavimo rekomendacijos
- Grįžtamoji linija: Rekomenduojama indą montuoti ant grįžtamojo vamzdyno, prieš pat cirkuliacinį siurblį.
- Aptarnavimo vožtuvas: Būtina prieš indą sumontuoti specialų atkirtimo vožtuvą su išleidimu (dažnai vadinamą „kapitaliniu“ arba „serviso“ vožtuvu). Tai leis jums patikrinti oro slėgį inde arba pakeisti patį indą neišleidžiant vandens iš visos šildymo sistemos.
- Padėtis: Mažesni indai gali būti kabinami ant sienos, didesni - statomi ant kojelių.
Parduotuvėse dažnai matysite raudonus, mėlynus ar baltus indus:
- Raudoni indai: Skirti šildymo sistemoms.
- Mėlyni arba balti indai: Skirti geriamojo vandens sistemoms (hidroforams) arba karšto vandens ruošimui (boileriams). Niekada nenaudokite raudono šildymo indo geriamojo vandens sistemoje, nes tai gali būti kenksminga sveikatai.
Priežiūra
Rekomenduojama tai daryti bent kartą per metus, geriausia - prieš šildymo sezono pradžią. Tai viena dažniausiai daromų klaidų. Negalima tikrinti oro slėgio, kai sistema yra pilna vandens ir veikia.
Dažniausios problemos ir jų sprendimo būdai
Net ir tinkamai parinktas bei sumontuotas išsiplėtimo indas gali kelti problemų dėl netinkamos eksploatacijos ar gedimų.
Netinkamas priešslėgis
Viena kritinė klaida yra manymas, kad gamykliškai nustatytas indo slėgis (dažniausiai 1,5 bar) yra tinkamas visoms sistemoms. Tai netiesa. Prieš montuojant indą, būtina sureguliuoti jo pirminį slėgį pagal konkretaus namo aukštį. Pavyzdžiui, jei jūsų namo aukščiausias radiatorius yra 5 metrai virš katilinės, statinis slėgis yra 0,5 bar. Pridedame 0,3 bar atsargą, tad inde turėtų būti apie 0,8 bar oro slėgis (kai jame nėra vandens).
Membranos gedimas
Jei iš oro ventilio bėga vanduo, reiškia, kad vidinė guminė membrana yra plyšusi. Tai blogas ženklas, rodantis, kad indas nebeatlieka savo funkcijos.
Per mažas indo tūris
Jei pastebėjote, jog šildymo sistemą tenka dažnai nuorinti, gali būti, kad išsiplėtimo indas nebeatlieka savo paskirties. Tai gali reikšti, kad pasirinktas išsiplėtimo indas yra per mažas jūsų šildymo sistemai.
Papildomo indo prijungimas
Taip. Jei senasis indas yra per mažas arba integruotas katile esantis indas sugedo ir jo pakeitimas yra sudėtingas bei brangus, galima tiesiog prijungti papildomą išorinį indą bet kurioje grįžtamojo vamzdyno vietoje.
Sistemos slėgio svyravimai
Kai šildymo sistemoje kyla šilumnešio temperatūra, taip pat didėja ir vandens tūris, o vėliau vėstant vandeniui, jo tūris mažėja. Norint kompensuoti šią šilumnešio tūrio kaitą, šildymo sistemoje reikia įdiegti išsiplėtimo indą. Išsiplėtimo indo šildymo sistemoms viduje yra į dvi dalis padalinta membrana arba kamera - vienoje jų yra vanduo šildymo sistemai, o kita dalis pripildyta oru arba azoto dujomis. Kai didėja šilumnešio temperatūra ir jo tūris, jis pradeda spausti membraną ir joje esančią "oro kišenę" ir taip vandens tūrio perteklius patenka į išsiplėtimo indą. Atitinkamai mažėjant temperatūrai ir tūriui šilumnešyje, oro kišenė mažėja ir iš išsiplėtimo indo vandens perteklius išstumiamas.

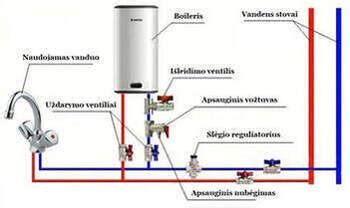

Išsiplėtimo indai vandens šildytuvuose (boileriuose)
Jeigu turite nuosavą vandens šildytuvą, tikriausiai esate girdėję ir apie jo išsiplėtimo indą. Jeigu ne - pats metas sužinoti kas tai yra. Išsiplėtimo indas reikalingas kiekvienam boileriui, tiek elektriniam, tiek kombinuotam, o jo neturint smarkiai rizikuojate sugadinti vieną ištikimiausių savo pagalbininkų namuose. Bet kokie vandens šildymo procesai yra susiję su tūrio ir slėgio pakitimais. Šildamas vanduo ne tik kaista ir garuoja, bet ir plečiasi.
Elektrinio boilerio viduje be išsiplėtimo indo susidaro itin didžiulis slėgis, kuris gali būti pavojingas darniai sistemos veiklai. Vandens išsiplėtimo indas - tai nedidelis rezervuaras, skirtas suvaldyti boileryje kylantį slėgį dėl vandens kaitimo. Šylantis ir besiplečiantis vanduo patenka į šią talpą ir taip sumažina boilerio viduje esantį slėgį, o vandeniui vėstant vanduo patenka atgal į boilerį. Be šio proceso, boilerio viduje kylantis slėgis dėl vandens plėtimosi gali pasiekti kritinį lygį ir sugadinti svarbius šildytuvo komponentus ar vožtuvus - neatlaikę spaudimo šie gali lemti, kad boileryje šildomas vanduo išsilies į kambarį.
Kombinuotiems boileriams išsiplėtimo indas taip pat reikalingas - nors jis ir neturi didelio vandens rezervuaro, vanduo vis tiek keliauja vamzdžiais, o kaisdamas plečiasi. Taigi, išsiplėtimo indas - itin didelės svarbos komponentas kiekvienam boileriui. Jeigu jūsų vandens šildytuvas dar neturi šio indo, turėtumėte paskubėti ir jį susimontuoti kaip galima greičiau.
Boilerio išsiplėtimo indo slėgis yra esminė sistemos veikimo dalis, užtikrinanti stabilų šildymo ar karšto vandens tiekimą. Jis reguliuoja slėgio pokyčius, atsirandančius dėl vandens temperatūros kilimo, taip išvengiant pernelyg didelio slėgio, kuris gali pažeisti įrangą. Optimalus slėgis turi būti nuo 1 bar iki 1,5 bar esant šaltam vandeniui. Kai sistema pradeda šilti, slėgis gali pakilti iki 2 barų. Svarbu reguliariai tikrinti išsiplėtimo indo slėgį, nes netinkamas slėgis gali sukelti pernelyg didelį vandens srautą arba padidinti įrangos nusidėvėjimą.
