Terminės pavaros - tai nedideli, tačiau itin svarbūs įrenginiai, užtikrinantys efektyvų šildymo sistemos veikimą. Jos atlieka svarbų vaidmenį valdant šildymo kontūrus, radiatorius ar kolektorius, leisdamos automatiškai reguliuoti šilumos srautą pagal poreikį. Tokiu būdu pasiekiamas komfortiškas mikroklimatas patalpose ir energijos taupymas.
Kas yra terminė pavara ir kaip ji veikia?

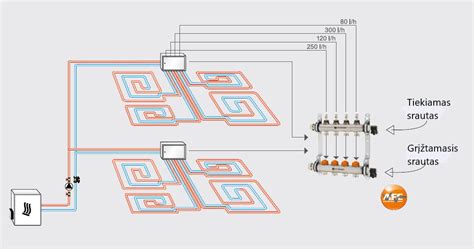

Terminę pavarą sudaro temperatūrai jautrus elementas - paprastai tai vaškas arba speciali medžiaga, kuri, reaguodama į šilumą, plečiasi arba susitraukia. Dėl to pavara mechaniškai atidaro arba uždaro vožtuvą šildymo kontūre. Valdymas gali būti automatinis - per termostatą arba išmanią sistemą (pvz., Sonoff, Shelly, Aqara, Tuya ar Home Assistant). Abi versijos gali būti montuojamos ant grindinio šildymo kolektorių, radiatorių vožtuvų ar paskirstymo mazgų. Šie įrenginiai leidžia kiekvieną šildymo zoną valdyti atskirai - pavyzdžiui, miegamajame palaikyti 20 °C, o svetainėje - 22 °C temperatūrą.
Elektrinės pavaros paverčia elektros energiją mechaniniu judesiu, kad būtų automatizuotas vožtuvo veikimas. Paprastai juos sudaro variklis, pavaros ir vožtuvo velenas. Elektrinės pavaros vožtuvas turi galios ir valdymo signalus, patenkančius į korpusą. Vidiniai valdikliai valdo variklį pagal gautus valdymo signalus.
Šiluminė pavara sumontuota ant radiatoriaus termostatinio valdymo vožtuvo, dviejų krypčių ir trijų krypčių vožtuvo, rutulinio vožtuvo, zoninių vožtuvų, balansinių vožtuvų ir grindų šildymo kolektorių.
Elektrinių pavarų tipai ir pritaikymas
Elektrinės pavaros yra įtaisai, kurie naudoja elektros variklį, kad sukurtų jėgą ir judesį. Pavaros yra įrenginiai, padedantys mašinoms ir sistemoms veikti. Termoelektrinės pavaros dažniausiai naudojamos grindų šildymo sistemose, radiatoriuose ir ventiliatoriuje. Jie naudojami, kai reikalingas nuotolinis karštų ir šaltų skysčių įjungimas/išjungimas.
Grindinio šildymo kolektoriaus pavaros valdo elektros srautą ir šilumos kiekį, einantį per sistemą. Elektroterminės pavaros dažniausiai naudojamos grindų šildymo sistemose, kad būtų galima kontroliuoti vamzdžių uždarymą ir atidarymą per kolektorių vožtuvus. Jis specialiai naudojamas kolektoriaus atšakos vožtuvo, mažo vožtuvo ir dinaminio balansinio vožtuvo elektroterminės pavaros elektrinės pavaros dalyje.
Kolektoriaus elektrinis pavaros vožtuvas yra elektrinė pavaros dalis, valdanti vožtuvą. Elektrinės pavaros vožtuvai kolektoriams naudojami kolektoriaus atšakos vožtuvams, mažiems vožtuvams ir dinaminiams balansiniams vožtuvams.
Pritaikymas: mikroveidrodžiuose naudojamos elektroterminės pavaros.
Normaliai uždarytos (NC) ir normaliai atidarytos (NO) pavaros
Paprastai uždarytos pavaros yra paprastai uždarytos, o tai reiškia, kad kai nėra srovės, pavara uždaro kilpą. 230 V normaliai uždaro tipo pavara yra įtaisas, kuris uždaro kilpą, kai nėra srovės.
Normaliai uždaryta pavara (NC) - tai tokia pavara, kuri nenaudodama elektros srovės, yra uždarytoje padėtyje. T. y. ji yra užspaudusi ventilį ir per jį vanduo neprateka. Rinkitės termostatinę pavarą - normaliai uždarytą (NC), kuomet į ją nepaduota įtampą - ji uždaryta, kuomet paduota - ji atsidaro.
Normaliai atvira pavara (NO) - tai tokia pavara, kuri nenaudodama elektros srovės, yra atidarytoje padėtyje. T. y. ventilis atidarytas ir per jį teka visas srautas.
Europos Sąjungoje energijos taupymo sumetimais yra priimta, kad pavaros būtų normaliai uždaros (NC), kad dingus elektrai, žiedai būtų uždaryti ir vanduo netekėtų.
Jeigu jūsų grindų šildymo pavara neįsijungia, tai gali būti dėl elektros problemos. Tai gali būti susiję su laidų plokšte arba termostatu. Taip pat patikrinkite, ar nėra oro: grindų šildymo sistemoje, kaip ir tradicinėje radiatorių sistemoje, gali patekti oras.
Privalumai ir galimos problemos
Privalumai: Elektroterminės pavaros turi žemą darbinę įtampą, didelę išėjimo jėgą ir kompaktišką plotą.
Mūsų šiluminės pavaros garantuojamas 100,000 ciklų gyvavimo ciklas.
Elektroterminės pavaros gali sugesti dėl per didelio įkaitimo ir mechaninės įtampos. Šiluminės pavaros taip pat turi temperatūros ribas. Esant aukštai temperatūrai, medžiaga gali šliaužti ir sugesti.
Alternatyvos ir papildoma įranga
Hidraulinės pavaros: yra brangios ir didelės apimties, todėl reikia hidraulinių stočių ir naftotiekių. Hidraulinis skystis gali nutekėti, todėl gali sumažėti efektyvumas ir sumažėti švara.
Linijinės pavaros: gali būti sudėtingos konstrukcijos su daugybe komponentų, tokių kaip tikslūs varikliai, krumpliaračiai ir guoliai.
Taip pat verta paminėti ir kitus šildymo sistemos komponentus:
- Warmset GOLD 24 V - infraraudonųjų spindulių grindinio šildymo kilimėlis, montuojamas į klijų arba išlyginamąjį sluoksnį. Galia 150 W/m², apsaugos klasė IPX7, poliamido izoliacija.
- Georas TE pakloto plokštės skirtos kloti ant sausų grindų šildymo plokščių su aliuminio folija, kaip pagridas PVC, kilimų ar kitų grindų klojimui susuoju būdu. Plokštes galima naudoti kaip pagrindą plyteliu klojimui, tik būtinai reikia naudoti spec gruntus ir klijus.
- Daugiasluoksnis 16x2 PEX/AL/PEX vamzdis skirtas šildomų grindų ir radiatorių šildymo sistemoms. Darbinė temperatūra iki 95°C, maksimali leistina trumpalaikė 110°C. Atsparus cheminės medžiagoms, mažas temperatūrinis plėtimosi koeficientas, aliuminio sienelės storis 0,2mm. Puikiai tinkamas sausai šildomų grindų sistemai.
Grindinis šildymas, plėvelė, tinklas | grindų betonavimas | Statau nama
Jeigu pasidalinsite informacija apie: * kolektoriaus pavarų skaičių ir sriegį * valdomų grindimis patalpų skaičių * radiatorių skaičių ir kiek patalpų valdoma radiatoriais, paskaičiuosime Jums automatikos sąmatą.
