Saugiklių ir relių dėžės yra svarbi kiekvieno automobilio elektros sistemos dalis, užtikrinanti saugų ir sklandų visų elektrinių prietaisų veikimą. Nissan X-Trail, nepriklausomai nuo pagaminimo metų (nuo 2001 iki 2007 m. ir vėlesnių modelių, tokių kaip T32), turi aiškiai apibrėžtas vietas šioms dėžėms.
Pagrindinė NISSAN X-TRAIL (T30) rėlių paskirtis valdyti įjungimo, išjungimo, srovės padavimo procesus. Dažniausiai rėlės yra sumontuotos valdymo bloke arba prie įrenginio, kuriam valdyti jos yra skirtos. Saugiklių dėžė yra įmontuota salone ir/arba variklio skyriuje. Saugikliai yra skirti apsaugoti nuo per didelių įtampos šuolių. Sugedus tam tikram įtaisui, saugikliai saugo nuo trumpojo jungimo. Saugikliai rūšiuojami pagal praleidžiamą įtampos stiprumą ir žymimi amperais nuo 5 iki 120. Sutrikus tam tikro elektros įrenginio funkcionavimui, rekomenduojama tikrinti NISSAN X-TRAIL (T30) saugiklius ir rėles, nes šios dalys sugesdamos apsaugo nuo didelių elektros sistemos gedimų.
Tinkamai veikianti NISSAN X-TRAIL (T30) rėlių ir saugiklių sistema užtikrina visų elektros prietaisų funkcionavimą. Tinkamai prižiūrimi ir reguliariai tikrinami NISSAN X-TRAIL (T30) rėlės ir saugikliai tarnaus ilgai ir efektyviai.
Saugiklių dėžės vieta ir turinys
Nissan X-Trail automobiliuose saugiklių dėžės gali būti įrengtos dviejose pagrindinėse vietose:

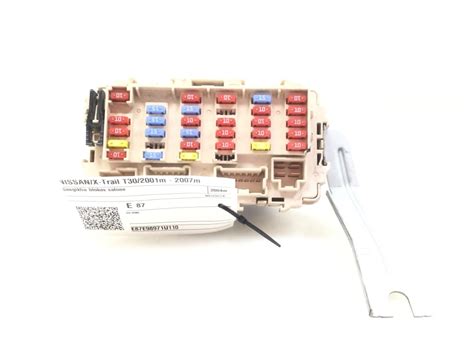

1. Keleivių salone
Viena iš pagrindinių saugiklių dėžių yra įrengta prietaisų skydelio apačioje, vairuotojo pusėje. Norint prie jos prieiti, reikia atidaryti apsauginį dangtelį.
Šioje dėžėje yra įvairūs saugikliai, skirti atskiriems elektriniams prietaisams. Žemiau pateikiamas galimas saugiklių paskirstymas (1 tipas):
- 1-10A: Kuro siurblys, posūkių rodikliai, variklio valdymo blokas, garso sistema, navigacinė sistema, diagnostikos jungtis, transmisijos valdymo blokas, centrinis užraktas, apsaugos nuo vagystės sistema, elektra valdomi langai, šildomas galinis stiklas, salono apšvietimas, stoglangis, posūkių ir posūkių rodikliai, navigacinė sistema.
- 2-20A: Priekinio stiklo valytuvas ir ploviklis.
- 3-10A: Variklio valdymo blokas, dienos žibintų valdymo blokas.
- 4-10A: ABS/ESP, visų varančiųjų ratų valdymo sistema (4WD).
- 5-10A: Kuro siurblys, variklio valdymo blokas.
- 6-10A: Variklio ECU, transmisijos ECU, ABS/ESP, visų varančiųjų ratų valdymo sistema, SRS, prietaisų skydelis, priekinių žibintų ploviklis.
- 7-10A: Pavarų dėžės, atbulinės eigos žibintų, palydovinio navigatoriaus valdymo blokas.
- 8-10A: Variklio valdymo blokas.
- 9-10A: Šildomos sėdynės.
- 10-10A: Oro kondicionierius/šildymas.
- 11-10A: Galinis valytuvas ir poveržlė.
- 12-15A: Cigarečių žiebtuvėlis, pagalbinė maitinimo jungtis.
- 13-10A: Maitinimas veidrodėliams.
- 14-Nėra naudojamas.
- 15-15A: Stabdžių žibintų jungiklis, transmisijos valdymo blokas, ABS, keturių ratų pavaros valdymo sistema (4WD).
- 16-15A: Lengviau priedų maitinimo jungtis.
- 17-15A: Oro kondicionierius/šildymas.
- 18-20A: Variklio valdymo blokas, galinio lango šildymas.
- 19-10A: Vidaus šviestuvai.
- 20-10A: Šildomas galinis stiklas.
- 21-10A: Variklio valdymo blokas, greičių dėžės valdymo blokas, centrinis užraktas, apsaugos nuo vagystės sistema, galinio lango šildymas, salono apšvietimas, stoglangis, posūkio ir posūkio rodikliai.
Taip pat šalia vairuotojo kojų, ant A statramsčio, gali būti įrengtos kelios relės. Pavyzdžiui, R1 - šildomas galinis stiklas/galinio vaizdo veidrodėliai, R2 - kuro siurblio relė.

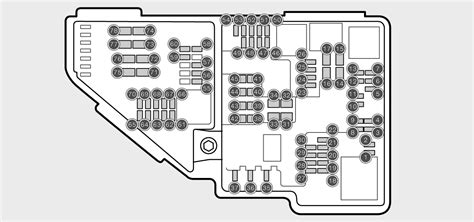

2. Variklio skyriuje
Kita saugiklių ir relių dėžė yra įrengta variklio skyriuje, dažniausiai prie akumuliatoriaus. Ši dėžė yra didesnė ir joje yra saugikliai bei relės, skirtos variklio veikimui ir kitoms svarbioms sistemoms.
Šioje dėžėje gali būti šie komponentai:
- Pagrindiniai saugikliai:
- 450A / 100A: Kintamosios srovės generatorius, starteris, paleidimo relė (start-stop), saugiklis Nr. F (ESP).
- 100A: Uždegimas, keleivių skyriaus saugiklių dėžė.
- 80A: Variklio skyriaus saugiklių blokas Nr. 3.
- 100A: Saugiklių blokas, saugiklių blokas (E137 - terminis stūmoklis (R9M variklis)).
- 100A: Saugiklių dėžė keleivių salone.
- 50A: Variklio skyriaus saugiklių blokas Nr. 1.
- Kiti saugikliai (pavyzdys, gali skirtis priklausomai nuo komplektacijos):
- 40A: Aušinimo ventiliatorius.
- 30A: Priekiniai žibintai ir žibintų plovikliai, įspėjamieji žibintai ir posūkių rodikliai.
- 60A: Kaitinimo žvakės (dyzeliniams varikliams).
- 80A: Oro kondicionierius / šildymas, vidaus saugiklių dėžė.
- 50A: Transporto priemonės stabilumo programa (ESP).
- 30A / 40A: ABS, ESP (30A su ESP, 40A be ESP).
- 15A: Variklio valdymo blokas, išorinės lempos.
- 15A: Išoriniai žibintai, rūko žibintai.
- 15A: Rūko žibintai.
- 20A: Apsaugos nuo vagystės variklio valdymo blokas.
- Relės:
- R1: Lempos relė.
- R2, R3: Relės dienos žibintams.
- R4: Galinių rūko žibintų relė.
- R5: Priekinių rūko žibintų relė.
- R6: Paleidimo blokavimo relė („P“ / „N“).
- R7: Oro kondicionieriaus relė.
- R8: Garso signalo relė.
- R9, R10, R11, R12, R13: Aušinimo ventiliatoriaus relės.
- R14: Priekinių žibintų plovimo relė.
Nissan X-Trail T32 modeliuose (nuo 2014 m.) saugiklių ir relių išdėstymas gali šiek tiek skirtis, tačiau pagrindinės vietos išlieka panašios. Elementų skaičius blokuose ir jų dekodavimas gali skirtis nuo pateikto ir priklauso nuo Jūsų automobilio pagaminimo metų bei komplektacijos.
Saugiklių ir relių aprašymas (pavyzdžiai)
Dažniausiai pasitaikantys saugikliai ir jų funkcijos Nissan X-Trail:
- 10A kuro siurblys: Atsakingas už kuro siurblio tiekimą.
- 10A posūkių rodikliai: Valdo priekinius ir galinius posūkių rodiklius.
- 10A variklio valdymo blokas (ECU): Maitina pagrindinį variklio valdymo kompiuterį.
- 10A garso sistema, navigacinė sistema: Suteikia maitinimą audio ir navigacijos sistemoms.
- 10A diagnostikos jungtis: Maitina OBD-II jungtį, naudojamą diagnostikai.
- 20A priekinio stiklo valytuvas ir ploviklis: Valdo priekinio stiklo valytuvų ir ploviklių sistemą.
- 10A ABS/ESP: Suteikia maitinimą stabdžių antiblokavimo (ABS) ir elektroninės stabilumo programos (ESP) sistemoms.
- 15A kuro siurblys, variklio valdymo blokas: Papildomas saugiklis kuro siurbliui ir ECU.
- 15A cigarečių žiebtuvėlis, pagalbinė maitinimo jungtis: Maitina priekinį cigarečių žiebtuvėlį ir 12V lizdą.
- 10A šildomas galinis stiklas: Atsakingas už galinio stiklo šildymo sistemą.
- 20A centrinis užraktas: Valdo centrinio užrakto sistemą.
- 15A oro kondicionierius/šildymas: Maitina oro kondicionieriaus ir šildymo sistemą.
NEW Nissan X-Trail review – better than a Qashqai? | What Car?
Svarbu atkreipti dėmesį, kad saugiklių ir relių paskirstymas gali skirtis priklausomai nuo automobilio pagaminimo metų, variklio tipo ir komplektacijos. Visada rekomenduojama pasitikslinti informaciją Jūsų Nissan X-Trail savininko vadove arba naudoti automobilio saugiklių dėžėje esančią schemą.
