Saugiklių blokas yra esminė kiekvieno automobilio, įskaitant VW Passat, elektros sistemos dalis. Jo pagrindinė funkcija - apsaugoti automobilio elektros grandines nuo perkrovų ir trumpųjų jungimų. Saugiklis veikia kaip silpnoji grandis grandinėje: jeigu srovė viršija leistiną ribą, saugiklis sudega, nutraukdamas elektros tiekimą ir taip apsaugodamas brangesnius komponentus, tokius kaip valdymo blokai, žibintai ar elektroniniai prietaisai.
Įsivaizduokite, kad saugiklių nėra. Esant trumpajam jungimui, didelė srovė tekėtų per visą elektros grandinę, galimai sukeldama gaisrą ar rimtai sugadindama įvairius automobilio komponentus. Saugikliai užkerta kelią tokioms situacijoms, paaukodami save dėl bendros automobilio saugos.
Kur Rasti Saugiklių Bloką VW Passat B3?

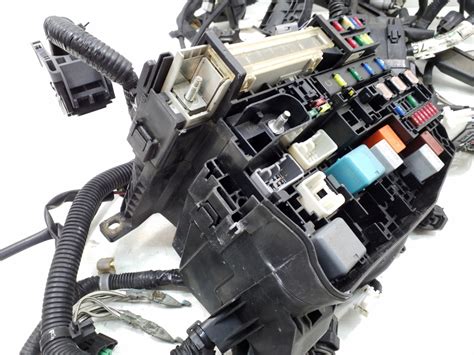

VW Passat B3 automobiliuose pagrindinis saugiklių ir relių blokas yra įrengtas salone, kairėje pusėje, po prietaisų skydeliu. Norint prie jo prieiti, reikia nuimti lentyną. Šiame bloke saugikliai išdėstyti dviem eilėmis, panašiais į vaistines piliules. Saugiklių lizdai skaičiuojami nuo variklio pusės į išorę: viršutinėje eilėje nelyginiai numeriai (nuo 1 iki 13), apatinėje eilėje - lyginiai (nuo 2 iki 14).
Konkretūs saugiklių blokų išdėstymai ir jų komplektacija gali šiek tiek skirtis priklausomai nuo Passat B3 pagaminimo metų ir komplektacijos. Todėl visada rekomenduojama pasitikslinti automobilio savininko vadove, kuriame rasite tikslią informaciją apie saugiklių blokų vietas ir schemas.
Saugiklių Bloko Schema ir Jos Svarba
Kiekvienas saugiklių blokas turi schemą, kuri nurodo, kuri elektros grandinė yra apsaugota kiekvienu saugikliu. Ši schema paprastai būna atspausdinta ant paties saugiklių bloko dangtelio arba automobilių techninėje literatūroje. Schema yra nepaprastai svarbi, nes ji leidžia greitai ir tiksliai identifikuoti, kuris saugiklis yra atsakingas už konkrečią automobilio funkciją, pavyzdžiui, žibintus, langų kėliklius ar radiją.
Prieš keisdami saugiklį, visada pasitikrinkite schemą, kad įsitikintumėte, jog keičiate teisingą saugiklį. Naudojant netinkamą saugiklį, galite sugadinti elektros grandinę arba net sukelti gaisrą.
Pagrindinio Saugiklių Bloko (VW Passat B3) Schemos Detalės
Štai pagrindinio saugiklių bloko schemos detalizavimas VW Passat B3 automobiliams:
Saugikliai
| Numeris | Galia (A) | Paskirtis |
|---|---|---|
| 1 | 10A | Artimos šviesos (kairysis priekinis žibintas) |
| 2 | 10A | Artimos šviesos (dešinysis priekinis žibintas) |
| 3 | 10A | Prietaisų skydelio apšvietimas ir numerio lentelės apšvietimas |
| 4 | 15A | Galinio lango valytuvas, stoglangis, galinės ašies automatinio lygio reguliavimo valdymo blokas |
| 5 | 15A | Priekinio stiklo valytuvas, priekinio ir galinio lango plovimo sistema |
| 6 | 20A | Salono ventiliatoriaus variklis, oro kondicionierius |
| 7 | 10A | Posūkių žibintas (dešinysis) |
| 8 | 10A | Posūkių žibintas (kairysis) |
| 9 | 20A | Galinio lango ir galinio vaizdo veidrodėlių šildymas |
| 10 | 15A | Rūko žibintai ir galinis rūko žibintas |
| 11 | 10A | Tolimos šviesos (kairysis priekinis žibintas), tolimųjų šviesų indikatoriaus lemputė |
| 12 | 10A | Tolimos šviesos (dešinysis priekinis žibintas) |
| 13 | 10A | Garso signalas (garso signalas), radiatoriaus ventiliatorius (išjungus variklį) |
| 14 | 10A | Atbulinės eigos žibintai, elektriniai išoriniai veidrodėliai, šildomi stiklo apiplovimo purkštukai, šildomos sėdynės, variklio temperatūros daviklis, automatinės pavarų dėžės selektoriaus apšvietimas |
| 15 | 10A | Karbiuratorius arba elektroninė variklio valdymo sistema |
| 16 | 15A | Prietaisų skydelio apšvietimas, salono apšvietimas (dažnai derinamas su 21) |
| 17 | 10A | Posūkių indikatoriai |
| 18 | 20A | Elektrinis kuro siurblys, deguonies koncentracijos jutiklis (lambda zondas) |
| 19 | 30A | Aušinimo ventiliatorius, oro kondicionierius |
| 20 | 20A | Stabdžių žibintai, greičio kontrolės sistema |
| 21 | 15A | Salono apšvietimo lempos, bagažinės apšvietimas, laikrodis, centrinis užraktas, automobilio žiebtuvėlis ir prietaisų skydelis |
| 22 | 10A | Automobilio radijas |
Pastaba: Saugiklio numeris 21, 15A, yra atsakingas už automobilio žiebtuvėlį.
Relės
Relinių skaičius bloke priklauso nuo automobilio komplektacijos ir pagaminimo metų. Štai keletas bendrųjų relių paskirčių:
- 1 - Oro kondicionieriaus sistema
- 2 - Reguliuojamas galinio valytuvo veikimas
- 3 - Variklio valdymo sistema (pvz., Digifant)
- 4 - Rezervas
- 5 - Aušinimo skysčio lygio indikatorius
- 6 - Signalizacijos sistema
- 7 - Priekinių žibintų valymo sistema
- 8 - Stiklo valytuvo ir plovimo sistemos reguliuojamas veikimas
- 9 - Sėdynių diržų įspėjimo sistema
- 10 - Rūko žibintai
- 11 - Garso signalas
- 12 - Kuro siurblys, įsiurbimo kolektoriaus pašildymas (kur numatyta)
- 13 - Galinio lango šildymo laikmatis
- 14 - Rezervas
- 15 - ABS hidraulinio siurblio relė
- 16 - ABS sistemos relė
- 17 - Rezervas
- 18 - Rezervas
- 19 - Oro kondicionieriaus sistema
- 20 - Rezervas
- 21 - ABS hidraulinio siurblio ir elektrinio stiklo pakėlimo saugiklio relė
- 22 - ABS vožtuvų sistemos saugiklio relė
- 23 - Rezervas
- 24 - Rezervas
Taip pat yra specifinių relių paskirčių, kurios gali skirtis:
- Nr. 4 - signalizacijos relė, neprisisegus saugos diržo
- Nr. 13 - oro kondicionieriaus kompresoriaus relė
- Nr. 15 - papildomų žibintų (PTF) relė
- Nr. 18 - padangų slėgio sumažinimo relė
- Nr. 19 arba Nr. 99 - priekinio stiklo valytuvų relė (Nr. 99 - su reguliuojamu pauze)
- Nr. 21 - signalizacijos ir posūkių indikatorių relė
- Nr. 22 - avarinio signalizavimo ir posūkių indikatorių relė (automobiliams su priekaba)
- Nr. 29 - sėdynių diržų neįjungimo relė
- Nr. 30 - pagrindinė įpurškimo relė, duodanti komandą įjungti kuro siurblį
- Nr. 32 - ECU maitinimo relė (Digifant)
- Nr. 33 - priekinių žibintų plovimo relė
- Nr. 43 - aušinimo skysčio lygio sumažėjimo indikatoriaus relė (iki 91 m. gamybos)
- Nr. 46 - laiko relė prieš paleidžiant pašildymą
- Nr. 53 - dvigubo garso signalo relė (vieno tono - jungtis)
- Nr. 54 - maitinimo atjungimo relė priverstiniam laisvos eigos režimui
- Nr. 55 - kuro tiekimo didinimo relė priverstiniam laisvos eigos režimui
- Nr. 59 - šildomų sėdynių relė
- Nr. 61 - įsiurbimo kolektoriaus pašildymo relė
- Nr. 67 arba Nr. 80 - kuro siurblio relė
- Nr. 72 - galinio valytuvo relė
- Nr. 78 - ABS siurblio relė
- Nr. 61 - ABS ECU
- Nr. 80 arba Nr. 67 - kuro siurblio relė
- Nr. 99 arba Nr. 19 - priekinio stiklo valytuvų relė (Nr. 99 - su reguliuojamu pauze)
- Nr. 105 - klimato kontrolės relė
- Nr. 109 - įpurškimo ir uždegimo sistemos relė (VR6)
- Nr. 150 - starterio ir atbulinės eigos žibintų relė (automobiliams su automatine pavarų dėže)
Individualūs elementai gali būti montuojami ir už šio bloko ribų. Pavyzdžiui, salono ventiliatoriaus šiluminis saugiklis gali būti po prietaisų skydeliu, o kaitinimo žvakių apsauginiai plastikiniai intarpai - po variklio dangčiu.
