Automobilio garso sistemos diegimas ir tinkamas laidų sujungimas yra labai svarbus norint pasiekti aukščiausią garso kokybę ir išvengti trikdžių. Tinkamas laidų parinkimas ir montavimas gali žymiai pagerinti sistemos veikimą ir sumažinti nepageidaujamą triukšmą.
1. Maitinimo laido sujungimas
Pasirinkto maitinimo laido srovė turi būti lygi arba didesnė už saugiklio, prijungto prie galios stiprintuvo, vertę. Jei kaip maitinimo laidas naudojamas nekokybiškas laidas, jis skleis kintamosios srovės triukšmą ir rimtai pakenks garso kokybei. Maitinimo laidas gali įkaisti ir nudegti.
Kai naudojate vieną maitinimo laidą, norėdami atskirai maitinti kelis stiprintuvus, laidų ilgis nuo padalijimo taško iki kiekvieno stiprintuvo turi būti kuo lygesnis. Sujungus elektros linijas, atsiras potencialų skirtumas tarp atskirų galios stiprintuvų; šis potencialų skirtumas sukels kintamosios srovės triukšmą, kuris rimtai pakenks garso kokybei.
Kai pagrindinis įrenginys maitinamas tiesiai iš elektros tinklo, sumažėja triukšmas ir pagerėja garso kokybė. Kruopščiai pašalinkite nešvarumus nuo akumuliatoriaus jungties ir priveržkite jungtį. Jei maitinimo jungtis yra nešvari arba nėra sandariai priveržta, jungties kontaktas bus prastas. Blokuojantis rezistorius sukels kintamosios srovės triukšmą, kuris rimtai pakenks garso kokybei.
Pašalinkite nešvarumus nuo siūlių švitriniu popieriumi ir smulkia dilde, trinkite sviestu. Sujungdami laidus transporto priemonės maitinimo sistemoje, venkite laidų tiesimo šalia generatoriaus ir uždegimo įtaiso, nes generatoriaus triukšmas ir uždegimo triukšmas gali sklisti į maitinimo liniją.
Pakeitus gamykloje{0}}įmontuotą uždegimo žvakę ir uždegimo žvakės laidą į didelio našumo, tai gali turėti įtakos bendram sistemos triukšmo lygiui. Maitinimo ir garso kabelių išvedžiojimo transporto priemonėje principai yra tokie patys.
2. Įžeminimo būdas
Smulkiu švitriniu popieriumi nuvalykite dažus nuo automobilio kėbulo įžeminimo taškų ir tvirtai pritvirtinkite įžeminimo laidą. Jei dažų liks tarp automobilio kėbulo ir įžeminimo gnybto, tai sukels kontaktinį pasipriešinimą įžeminimo taške. Panašiai kaip anksčiau aprašytos nešvarios akumuliatoriaus jungtys, dėl kontaktinio pasipriešinimo gali kilti triukšmas, kuris gali rimtai pakenkti garso kokybei.
Sukoncentruokite kiekvienos garso sistemos garso įrangos įžeminimą viename taške. Jei jie neįžeminti kartu, garsiakalbio komponentų potencialų skirtumas sukels triukšmą.
3. Automobilio garso laidų pasirinkimas
Kuo mažesnė automobilio garso laido varža, tuo mažiau galios išsisklaido ant laido ir tuo didesnis sistemos efektyvumas. Net jei laidas yra storas, dėl paties garsiakalbio bus prarasta tam tikra galia, todėl visa sistema nebus 100 procentų efektyvi.
Kuo mažesnė laido varža, tuo didesnis slopinimo koeficientas. Kuo didesnis slopinimo koeficientas, tuo didesnė garsiakalbio vibracija. Kuo didesnė laido skerspjūvio plotas (storesnis), tuo mažesnė varža, didesnė leistina laido srovė ir didesnė leistina išėjimo galia.
Saugiklio pasirinkimas: Kuo arčiau pagrindinės elektros linijos saugiklių dėžutės yra automobilio akumuliatoriaus jungtis, tuo geriau. Saugiklio vertę galima nustatyti pagal šią formulę: Saugiklio vertė = (sistemos visų galios stiprintuvų bendra vardinė galia * 2) / automobilio maitinimo įtampos vidutinė vertė.
| Galios stiprintuvo galia (RMS) | Rekomenduojamas laido skerspjūvio plotas (AWG) |
|---|---|
| iki 150W | 10-8 AWG |
| 150W - 300W | 8-6 AWG |
| 300W - 600W | 6-4 AWG |
| virš 600W | 4 AWG ir storesnis |

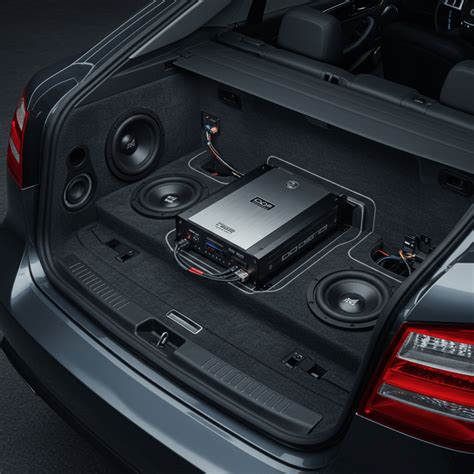

4. Garso signalų linijų laidai
Garso signalo kabelio jungtį sandariai apvyniokite izoliacine juosta arba termiškai{0}}susitraukiančiu vamzdeliu, kad užtikrintumėte izoliaciją. Kai jungtis liečiasi su automobilio kėbulu, gali kilti triukšmas.
Garso signalo linijas laikykite kuo trumpesnes. Kuo ilgesnis garso signalo kabelis, tuo lengviau jį trikdyti įvairūs skirtingo dažnio signalai automobilyje. Pastaba: Jei garso signalo kabelio ilgio sutrumpinti nepavyksta, itin ilgą dalį reikia sulankstyti, o ne suvynioti.
Garso signalo kabelio tiesimas turėtų būti bent 20 cm atstumu nuo borto kompiuterio grandinės maitinimo kabelio ir galios stiprintuvo. Jei laidai yra per arti, garso signalo linijos gali užfiksuoti dažnio trukdžių triukšmą. Geriausia garso signalo kabelį ir maitinimo kabelį tiesti atskirai abiejose vairuotojo ir keleivio sėdynės pusėse. Atkreipkite dėmesį, kad tiesiant laidus arti maitinimo linijos ir mikrokompiuterio grandinės, garso signalo linija turi būti bent 20 cm atstumu nuo jų.
