Automobilio magnetolos prijungimas gali atrodyti sudėtingas procesas, tačiau su tinkama informacija ir įrankiais, tai gali būti atlikta savarankiškai. Ši instrukcija skirta tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, norintiems atnaujinti savo garso sistemą arba pakeisti seną magnetolą nauja.
Prieš pradedant: būtini įrankiai ir atsargumo priemonės
Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina pasirūpinti saugumu ir tinkamais įrankiais. Tai padės išvengti galimų elektros smūgių, automobilio elektros sistemos pažeidimų ir užtikrins kokybišką rezultatą.
- Atsuktuvai: Reikės įvairių dydžių ir tipų atsuktuvų (plokščio ir kryžminio) tinkamų automobilio varžtams.
- Laidų nuėmiklis/replės: Šis įrankis skirtas nuimti izoliaciją nuo laidų nepažeidžiant paties laido.
- Laidų sujungimo įrankiai: Gali prireikti replių, skirtų suspausti laidų jungtis, arba lituoklio ir alavo, jei pasirinksite litavimo būdą.
- Izoliacinė juosta: Būtina laidų izoliavimui po sujungimo. Geriausia naudoti specialią automobilinę izoliacinę juostą, kuri atsparesnė temperatūros pokyčiams.
- Multimetras (testeris): Naudingas įrankis patikrinti, ar laiduose yra įtampa ir nustatyti teisingą poliškumą.
- Magnetolos išėmimo raktai (jei reikalingi): Kai kurioms magnetoloms išimti reikia specialių raktų. Jie dažnai būna komplekte su nauja magnetola.
- Nauja magnetola ir laidų adapteris (jei reikia): Įsitikinkite, kad nauja magnetola tinka jūsų automobiliui. Dažnai reikalingas specialus adapteris, kad prijungtumėte magnetolą prie automobilio laidų.
Saugos priemonės:
Prieš pradedant darbus, atjunkite neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir elektros smūgio.
Žingsnis po žingsnio instrukcija
1. Akumuliatoriaus atjungimas
Pirmiausia, atjunkite neigiamą (-) akumuliatoriaus gnybtą. Tai svarbu norint išvengti elektros smūgio ir apsaugoti automobilio elektros sistemą nuo pažeidimų. Raskite akumuliatorių (dažniausiai po kapotu arba bagažinėje) ir atsukite neigiamo gnybto veržlę. Atsargiai nuimkite gnybtą ir atitraukite jį nuo akumuliatoriaus. Įsitikinkite, kad gnybtas neliestų akumuliatoriaus, kad neatsirastų trumpasis jungimas.
2. Senos magnetolos išėmimas
Priklausomai nuo automobilio modelio ir magnetolos tipo, išėmimo būdas gali skirtis. Kai kurioms magnetoloms reikia specialių išėmimo raktų, kurie įstatomi į specialias angas magnetolos priekyje. Kitos magnetolos gali būti pritvirtintos varžtais, kuriuos reikia atsukti. Jei naudojate raktus, įstatykite juos į angas ir švelniai patraukite magnetolą į priekį. Jei magnetola pritvirtinta varžtais, atsukite juos ir atsargiai išimkite magnetolą.
3. Laidų atjungimas
Atsargiai atjunkite visus laidus nuo senos magnetolos. Paprastai tai yra maitinimo, garsiakalbių ir antenos laidai. Atjunkite laidų jungtis spausdami fiksatorius, jei tokie yra. Jei laidai prijungti tiesiogiai, atsukite juos. Būkite atsargūs, kad nepažeistumėte laidų ar jungčių.
4. Laidų identifikavimas
Svarbu identifikuoti visus laidus, kad teisingai prijungtumėte naują magnetolą. Paprastai, automobiliuose naudojamos standartinės laidų spalvos, bet visada geriau patikrinti automobilio elektros schemą arba naudoti multimetrą. Pagrindiniai laidai yra:
- Maitinimo laidas (paprastai raudonas arba geltonas): Šis laidas tiekia maitinimą magnetolai.
- Įžeminimo laidas (paprastai juodas): Šis laidas jungiasi prie automobilio kėbulo ir užtikrina įžeminimą.
- Įjungimo laidas (paprastai oranžinis arba mėlynas): Šis laidas įjungia magnetolą, kai įjungiamas degimas.
- Garsiakalbių laidai (įvairių spalvų): Šie laidai jungiasi prie garsiakalbių. Kiekvienas garsiakalbis turi du laidus - teigiamą (+) ir neigiamą (-).
- Antenos laidas: Šis laidas jungiasi prie automobilio antenos.
Jei turite abejonių dėl laidų identifikavimo, naudokite multimetrą. Nustatykite multimetrą į įtampos matavimo režimą ir patikrinkite, ar laiduose yra įtampa, kai įjungtas degimas. Taip pat galite naudoti multimetrą, kad patikrintumėte laidų tęstinumą (ar laidas nėra nutrūkęs).
Klaidos ir patarimai montuojant registratorių ir detektorių automobilyje
5. Adapterio prijungimas (jei reikia)
Daugeliui naujų magnetolų reikalingas adapteris, kad jas būtų galima prijungti prie automobilio laidų. Adapteris palengvina pajungimą ir leidžia išvengti laidų karpymo. Prijunkite adapterį prie automobilio laidų pagal adapterio instrukcijas. Įsitikinkite, kad visi laidai yra tvirtai sujungti.
6. Naujos magnetolos prijungimas
Prijunkite laidus nuo adapterio (arba tiesiogiai, jei nenaudojate adapterio) prie naujos magnetolos. Atidžiai sekite magnetolos instrukcijas ir įsitikinkite, kad visi laidai yra prijungti teisingai. Ypač svarbu teisingai prijungti maitinimo, įžeminimo ir garsiakalbių laidus. Netinkamai prijungti garsiakalbių laidai gali sugadinti magnetolą arba garsiakalbius.
7. Laidų izoliavimas
Po to, kai visi laidai prijungti, kruopščiai izoliuokite visas jungtis izoliacine juosta. Tai padės išvengti trumpojo jungimo ir užtikrins patikimą jungtį. Įsitikinkite, kad izoliacinė juosta tvirtai apvyniota aplink kiekvieną jungtį.
8. Magnetolos įdėjimas
Atsargiai įdėkite naują magnetolą į jos vietą. Jei naudojote specialius išėmimo raktus, įsitikinkite, kad jie atjungti prieš įdedant magnetolą. Jei magnetola pritvirtinta varžtais, priveržkite juos. Įsitikinkite, kad magnetola tvirtai pritvirtinta ir nekliba.
9. Akumuliatoriaus prijungimas
Prijunkite neigiamą (-) akumuliatoriaus gnybtą atgal prie akumuliatoriaus. Priveržkite gnybto veržlę. Įsitikinkite, kad gnybtas tvirtai pritvirtintas prie akumuliatoriaus.
10. Testavimas
Įjunkite degimą ir patikrinkite, ar magnetola veikia. Patikrinkite, ar veikia radijas, CD grotuvas (jei yra), USB jungtis ir visi garsiakalbiai. Jei kažkas neveikia, patikrinkite laidų jungtis ir įsitikinkite, kad viskas prijungta teisingai. Taip pat patikrinkite automobilio saugiklius, nes galėjo perdegti saugiklis.
Dažniausiai pasitaikančios problemos ir jų sprendimai
- Magnetola neįsijungia: Patikrinkite maitinimo laidus, įžeminimo laidą ir saugiklius.
- Nėra garso: Patikrinkite garsiakalbių laidus ir įsitikinkite, kad jie prijungti teisingai. Taip pat patikrinkite magnetolos garso nustatymus.
- Radijas neveikia: Patikrinkite antenos laidą.
- Magnetola išsijungia: Patikrinkite maitinimo laidus ir įžeminimo laidą. Gali būti, kad magnetolai trūksta maitinimo.
Papildomi patarimai ir gudrybės
Prieš pradedant darbus, perskaitykite automobilio ir magnetolos instrukcijas. Jei nesate tikri dėl savo gebėjimų, geriau kreiptis į profesionalą. Naudokite tik kokybiškus įrankius ir medžiagas. Būkite atsargūs ir atidūs.
Automagnetolos pajungimas namuose: ar tai įmanoma?
Forumo diskusijoje užsiminta apie automagnetolos pajungimą namuose. Tai yra įmanoma, tačiau reikalingas 12V maitinimo šaltinis. Paprastas 220V į 12V keitiklis gali būti nepakankamas, jei magnetola turi daug funkcijų (pvz., CD grotuvą, ekvalaizerį) ir naudoja daugiau energijos. Tokiu atveju reikalingas galingesnis maitinimo šaltinis.
Svarbu atkreipti dėmesį į maitinimo šaltinio amperų (A) skaičių. Magnetola gali reikalauti tam tikro amperažo, kad veiktų tinkamai. Jei maitinimo šaltinis yra per silpnas, magnetola gali išsijungti arba veikti netinkamai.
Taip pat reikia atsiminti, kad automagnetolos yra skirtos veikti automobilyje, todėl jų naudojimas namuose gali būti ne toks patogus. Pavyzdžiui, magnetola gali neturėti nuotolinio valdymo pultelio arba kitų funkcijų, kurios yra įprastos buitinėms garso sistemoms.
Laidų spalvų reikšmės
Šioje lentelėje pateikiamos dažniausiai pasitaikančios automagnetolų laidų spalvos ir jų reikšmės:
| Laido spalva | Reikšmė |
|---|---|
| Geltonas | Pastovus pliusas (atminčiai palaikyti) |
| Raudonas | Pliusas nuo raktelio (įjungus degimą) |
| Oranžinis | Apšvietimui (illumination) |
| Juodas | Minusas (įžeminimas) |
| Mėlynas | Automatinei antenai |
| Pilkas/Baltas | Garsiakalbiai (priklausomai nuo sistemos) |
Sukeitus juos vietom - gaunama tamstos beda. Tad tau reikia ne juos sujungti i viena kruva, o padaryti taip, kad magas gautu is vieno nuolatini maitinima, o is kito tik tuomet kai raktelis pasuktas.
Your old Magneto will need this! How to build and use a electro-Magnetizer!
Šiame straipsnyje išsamiai apžvelgsime automobilio priekabos elektros rozetės pajungimą. Teisingas pajungimas yra kritiškai svarbus užtikrinant priekabos apšvietimo, stabdžių ir kitų elektrinių sistemų veikimą. Neteisingai prijungta rozetė gali sukelti ne tik gedimus, bet ir pavojingas situacijas kelyje. Ši instrukcija skirta tiek pradedantiesiems, tiek patyrusiems automobilių savininkams, siekiantiems patikimai prijungti priekabą.
Kodėl Teisingas Pajungimas Yra Svarbus?
Prieš pradedant, svarbu suprasti, kodėl teisingas priekabos rozetės pajungimas yra būtinas. Visų pirma, tai užtikrina saugumą kelyje. Veikiančios priekabos lempos (stabdžių, posūkių, gabaritinės) yra būtinos, kad kiti vairuotojai aiškiai matytų priekabą ir galėtų numatyti manevrus. Antra, teisingas pajungimas apsaugo automobilio ir priekabos elektros sistemas nuo perkrovų ir trumpųjų jungimų, kurie gali sukelti rimtus gedimus ar net gaisrą. Trečia, daugelyje šalių galioja griežti reikalavimai priekabų apšvietimui, todėl neteisingas pajungimas gali užtraukti baudas ar kitas teisines pasekmes.
Rozetės Tipai: 7-ių ir 13-os Kontaktų
Pagrindiniai priekabų rozečių tipai yra 7-ių ir 13-os kontaktų. 7-ių kontaktų rozetės yra dažniausiai naudojamos lengvosioms priekaboms, tokioms kaip nedidelės platformos ar priekabos valtims transportuoti. Jos jungia pagrindines apšvietimo funkcijas: posūkius, stabdžius, gabaritines lempas ir žemę. 13-os kontaktų rozetės yra sudėtingesnės ir naudojamos didesnėms priekaboms, tokioms kaip kemperiai ar priekabos su stabdžių sistema. Jos, be pagrindinių apšvietimo funkcijų, jungia atbulinės eigos šviesą, pastovų 12V maitinimą (naudojamą priekabos akumuliatoriui įkrauti ar prietaisams maitinti), ir signalą stabdžių sistemai. Šių dviejų tipų rozetės yra fiziškai skirtingos ir negali būti tiesiogiai sujungtos viena su kita be adapterio.
Įrankiai ir Medžiagos
Prieš pradedant pajungimo procesą, įsitikinkite, kad turite visus reikiamus įrankius ir medžiagas:
- Atsuktuvų rinkinys (įvairių dydžių plokšti ir kryžminiai)
- Replės
- Elektros laidų nuėmiklis
- Multimetras (testeris)
- Elektros izoliacinė juosta
- Jungtys (gnybtai, antgaliai) laidams sujungti
- Nauja priekabos rozetė (jei keičiate seną)
- Laidai (įvairių spalvų, atitinkantys standartą)
- Litavimo įranga (nebūtina, bet rekomenduojama patikimesniam sujungimui)
- Apsauginės pirštinės ir akiniai
- Automobilio elektros schemos (konkretaus modelio)
Saugos Priemonės
Dirbant su elektros instaliacija, būtina laikytis saugos priemonių:
- Atsijunkite akumuliatorių: Prieš pradėdami bet kokius darbus su automobilio elektros sistema, atjunkite neigiamą akumuliatoriaus gnybtą. Tai apsaugos nuo trumpųjų jungimų ir elektros smūgių.
- Naudokite apsaugines priemones: Dėvėkite apsaugines pirštines ir akinius, kad apsaugotumėte rankas ir akis nuo galimų sužeidimų.
- Dirbkite gerai apšviestoje vietoje: Užtikrinkite, kad darbo vieta būtų gerai apšviesta, kad aiškiai matytumėte visus laidus ir jungtis.
- Patikrinkite įtampą: Prieš prisijungdami prie bet kurio laido, naudokite multimetrą, kad įsitikintumėte, jog jame nėra įtampos.
Žingsnis po Žingsnio Instrukcija (7-ių Kontaktų Rozetė)
Ši instrukcija skirta 7-ių kontaktų rozetės pajungimui. 13-os kontaktų rozetės pajungimas yra sudėtingesnis ir reikalauja gilesnių žinių apie automobilio elektros sistemą. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į profesionalų elektriką.
- Atsijunkite seną rozetę (jei tokia yra): Atjunkite visus laidus nuo senos rozetės. Prieš atjungdami, pažymėkite kiekvieno laido poziciją, kad vėliau galėtumėte teisingai prijungti naują rozetę. Galite nufotografuoti seną rozetę su prijungtais laidais.
- Identifikuokite laidus: Automobilio laidai, skirti priekabos rozetei, dažniausiai būna paslėpti bagažinėje arba po bamperiu. Ieškokite laidų, kurie yra atskirti nuo pagrindinio laidų pluošto ir turi jungtis.
- Prijunkite laidus prie naujos rozetės: Pagal schemą, prijunkite laidus prie atitinkamų naujos rozetės kontaktų. Standartinė 7-ių kontaktų rozetės schema yra tokia:

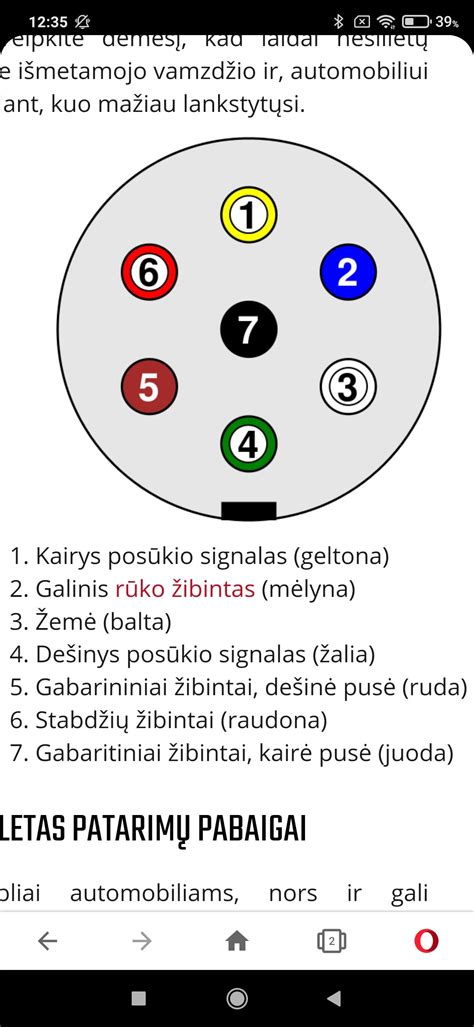

- 1 kontaktas (geltonas): Kairysis posūkis
- 2 kontaktas (mėlynas): Galinis rūko žibintas (nebūtinai naudojamas)
- 3 kontaktas (baltas): Žemė (masė)
- 4 kontaktas (žalias): Dešinysis posūkis
- 5 kontaktas (rudas): Gabaritinės lempos (dešinė pusė)
- 6 kontaktas (raudonas): Stabdžių žibintas
- 7 kontaktas (juodas): Gabaritinės lempos (kairė pusė)
- Patikrinkite jungtis: Įsitikinkite, kad visi laidai yra tvirtai prijungti prie kontaktų. Naudokite replės, kad gerai užveržtumėte gnybtus.
- Izoliuokite jungtis: Apvyniokite kiekvieną jungtį elektros izoliacine juosta, kad apsaugotumėte nuo trumpųjų jungimų ir korozijos.
- Pritvirtinkite rozetę: Pritvirtinkite naują rozetę prie automobilio kėbulo. Įsitikinkite, kad ji yra tvirtai pritvirtinta ir nejudės važiuojant.
- Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
- Patikrinkite veikimą: Prijunkite priekabą prie rozetės ir patikrinkite, ar veikia visos lempos (posūkiai, stabdžiai, gabaritinės). Jei kuri nors lemputė neveikia, patikrinkite laidų jungtis ir saugiklius.
Spalvų Kodavimas ir Standartai
Svarbu žinoti, kad laidų spalvų kodavimas priekabos rozetėse yra standartizuotas. Tai reiškia, kad kiekviena spalva atitinka tam tikrą funkciją (pvz., geltona - kairysis posūkis, žalia - dešinysis posūkis ir t.t.). Laikantis šio standarto, lengviau identifikuoti laidus ir teisingai juos prijungti. Tačiau reikia turėti omenyje, kad skirtingų gamintojų automobiliuose laidų spalvos gali šiek tiek skirtis. Todėl visada rekomenduojama naudoti automobilio elektros schemą, kad įsitikintumėte, jog prijungiate laidus teisingai.
Problemų Šalinimas
Jei po pajungimo susiduriate su problemomis (pvz., neveikia lempos, dega saugikliai), atlikite šiuos veiksmus:
- Patikrinkite saugiklius: Patikrinkite automobilio saugiklių dėžutę ir įsitikinkite, kad saugikliai, skirti priekabos apšvietimui, yra sveiki.
- Patikrinkite laidų jungtis: Patikrinkite visas laidų jungtis, įsitikinkite, kad jos yra tvirtos ir gerai izoliuotos.
- Patikrinkite žemės jungtį: Netinkama žemės jungtis gali sukelti įvairias problemas. Įsitikinkite, kad žemės laidas yra tvirtai prijungtas prie automobilio kėbulo.
- Naudokite multimetrą: Naudokite multimetrą, kad patikrintumėte, ar į laidus ateina įtampa. Tai padės nustatyti, ar problema yra automobilyje, ar priekaboje.
13-os Kontaktų Rozetės Pajungimas: Papildomos Funkcijos
13-os kontaktų rozetės pajungimas yra sudėtingesnis nei 7-ių kontaktų, nes ji jungia daugiau funkcijų. Be pagrindinių apšvietimo funkcijų, 13-os kontaktų rozetė jungia:
- Atbulinės eigos šviesą: Leidžia priekabai turėti atbulinės eigos šviesą, kuri pagerina matomumą manevruojant atbulomis.
- Pastovų 12V maitinimą: Leidžia maitinti priekabos prietaisus (pvz., šaldytuvą, apšvietimą) net tada, kai automobilis yra išjungtas.
- Įkrovimo laidą: Leidžia įkrauti priekabos akumuliatorių važiuojant.
- Stabdžių sistemą: Jungia priekabos stabdžių sistemą, kuri leidžia efektyviau stabdyti sunkią priekabą.
Dėl šių papildomų funkcijų, 13-os kontaktų rozetės pajungimas reikalauja gilesnių žinių apie automobilio elektros sistemą ir dažnai rekomenduojama kreiptis į profesionalų elektriką.
Alternatyvūs Pajungimo Būdai: Adapteriai
Jei jūsų automobilis turi vienokio tipo rozetę, o priekaba - kitokio, galite naudoti adapterį. Adapteriai leidžia sujungti skirtingų tipų rozetes (pvz., 7-ių kontaktų automobilio rozetę su 13-os kontaktų priekaba). Tačiau naudojant adapterį, svarbu atkreipti dėmesį į tai, kad ne visos funkcijos gali veikti (pvz., atbulinės eigos šviesa ar pastovus 12V maitinimas). Adapteriai yra patogus sprendimas, tačiau jie neturėtų būti naudojami kaip nuolatinis sprendimas. Geriausia yra įdiegti tinkamą rozetę, atitinkančią priekabos tipą.
Profesionalo Pagalba
Jei nesate tikri dėl savo gebėjimų arba susiduriate su sunkumais pajungiant priekabos rozetę, rekomenduojama kreiptis į profesionalų elektriką. Profesionalas gali teisingai ir saugiai prijungti rozetę, užtikrindamas, kad visos funkcijos veiks tinkamai. Be to, profesionalas gali patarti dėl tinkamiausio rozetės tipo ir atlikti kitus būtinus darbus, susijusius su priekabos elektros instaliacija.
Svarbūs Aspektai Renkantis Rozetę
Renkantis naują priekabos rozetę, atkreipkite dėmesį į šiuos aspektus:
- Kokybė: Rinkitės kokybišką rozetę, pagamintą iš patvarių medžiagų. Tai užtikrins ilgą tarnavimo laiką ir patikimą veikimą.
- Apsauga nuo korozijos: Įsitikinkite, kad rozetė turi apsaugą nuo korozijos. Tai ypač svarbu, jei dažnai naudojate priekabą drėgnomis sąlygomis.
- Suderinamumas:Įsitikinkite, kad rozetė yra suderinama su jūsų automobilio ir priekabos elektros sistemomis.
- Gamintojo reputacija: Rinkitės gerai žinomo gamintojo rozetę, turinčią gerą reputaciją.
Dažniausiai Pasitaikančios Klaidos
Pajungiant priekabos rozetę, dažnai pasitaiko šios klaidos:
- Neteisingas laidų prijungimas: Tai yra dažniausia klaida, kuri gali sukelti įvairias problemas. Visada naudokite schemą ir patikrinkite laidų spalvas.
- Nepakankama laidų izoliacija: Prasta laidų izoliacija gali sukelti trumpuosius jungimus ir koroziją. Apvyniokite visas jungtis elektros izoliacinė juosta.
- Silpnos jungtys: Silpnos jungtys gali sukelti gedimus ir lemputės mirgėjimą. Įsitikinkite, kad visos jungtys yra tvirtos ir gerai užveržtos.
- Netinkamas saugiklių naudojimas: Naudokite tinkamus saugiklius, atitinkančius automobilio elektros sistemą. Per dideli saugikliai gali sukelti gaisrą, o per maži - dažnai perdegti.
Priežiūra ir Patikra
Po pajungimo, reguliariai prižiūrėkite priekabos rozetę ir tikrinkite jos veikimą. Tai padės išvengti problemų ir užtikrinti saugumą kelyje. Patikrinkite, ar nėra korozijos, pažeidimų ar atsilaisvinusių jungčių. Reguliariai valykite rozetę ir naudokite specialius tepalus, skirtus elektros kontaktams apsaugoti.
Kas yra automobilio granata?
Papildomas saugiklių blokas automobilyje reikalingas saugiai integruoti papildomą elektros įrangą, tokią kaip LED žibintai, galingesni garso sistemų komponentai, navigacija ar elektriniai vitlai. Remiantis automobilių elektros sistemų statistika, daugiau nei 78% automobilių gedimų, susijusių su elektros sistema, atsiranda dėl netinkamo papildomos įrangos montavimo. Šiuolaikiniai automobiliai turi vis sudėtingesnes elektros instaliacijas - vidutiniame 2020 m. gamybos automobilyje yra apie 1,5-2,5 km laidų ir 80-120 elektroninių valdymo blokų. Gamyklinis saugiklių blokas projektuojamas pagal originalių komponentų poreikius, todėl papildomiems elektros prietaisams dažnai nėra laisvų išėjimų arba jie nėra pritaikyti didesnės galios įrenginiams. Papildomo saugiklių bloko įrengimas atskiria naujai montuojamą įrangą nuo gamyklinės elektros instaliacijos, taip sumažindamas riziką pažeisti originalius automobilių komponentus.
Papildomo Saugiklių Bloko Planavimas ir Montavimas
Planuojant papildomą saugiklių bloką, pirmiausia reikia sudaryti prijungiamų įrenginių sąrašą su jų galios poreikiais, apskaičiuoti bendrą srovės apkrovą ir parinkti tinkamą saugiklių bloko tipą. Svarbu numatyti montavimo vietą, kuri būtų lengvai pasiekiama aptarnavimui, tačiau apsaugota nuo drėgmės ir mechaninių pažeidimų. Efektyvus planavimas yra kertinis sėkmingo papildomo saugiklių bloko įrengimo elementas. Tyrimai rodo, kad 67% elektros instaliacijos problemų kyla dėl nepakankamo planavimo etapo.
1. Įrenginių sąrašo sudarymas ir galios poreikių įvertinimas:
Pradėkite nuo išsamaus sąrašo visų elektros įrenginių, kuriuos planuojate prijungti prie papildomo saugiklių bloko. Kiekvienam įrenginiui nurodykite jo nominalią galią vatais (W) arba srovę amperais (A). Svarbu pastebėti, kad rekomenduojami saugikliai turėtų būti parenkami su 20-30% atsarga nuo apskaičiuotos nominalios srovės.
2. Montavimo vietos parinkimas:
Populiariausios vietos papildomam saugiklių blokui yra variklio skyriuje (32%), po prietaisų skydeliu (28%) ir bagažinėje (24%). Montuojant saugiklių bloką variklio skyriuje, pasirinkite vietą tame pačiame automobilio šone, kuriame yra akumuliatorius. Tai leis sumažinti pagrindinio maitinimo laido ilgį ir sumažins įtampos kritimą.
3. Maitinimo laido ir saugiklių parinkimas:
Prie akumuliatoriaus jungiami laidai privalo turėti papildomą saugiklį pačiame prijungimo taške (ne toliau kaip 20-30 cm nuo akumuliatoriaus gnybto). Laidų skerspjūvis turi būti parenkamas pagal maksimalią srovę, kurią jie turės perduoti. Per ploni laidai gali perkaisti, sukelti įtampos kritimą ar net gaisrą. Pagrindinis maitinimo laidas nuo akumuliatoriaus turi būti parenkamas pagal bendrą visų įrenginių srovės poreikį, o kiekvienam atskiram įrenginiui skirti laidai - pagal to įrenginio reikalavimus. Teisingas laidų storio ir saugiklių parinkimas yra kritiškai svarbus elektros instaliacijos saugumui. Tyrimai rodo, kad 62% elektros sistemos gedimų kyla dėl netinkamo laidų storio parinkimo.
Laidų skerspjūvio pasirinkimas:
Laidų skerspjūvis paprastai matuojamas kvadratiniais milimetrais (mm²) arba AWG (American Wire Gauge) sistemos vienetais. Įdomu tai, kad 72% DIY instaliuotojų pasirenka mažesnio skerspjūvio laidus nei rekomenduojama, bandydami sutaupyti.
- 0-5A: 0,75-1,0 mm²
- 10-20A: 2,5-4,0 mm²
- 30-40A: 6,0-10,0 mm²
- 60-100A: 16,0-25,0 mm²
Įtampos kritimas:
Įtampos kritimas yra vienas pagrindinių faktorių, kodėl elektriniai įrenginiai veikia nepilnu pajėgumu. Kai srovė teka per laidą, dalis įtampos "prarandama" dėl laido varžos. Automobilio elektros sistemoje rekomenduojama, kad įtampos kritimas neviršytų 3% (apie 0,36V 12V sistemoje). Tinkamo storio laidų parinkimas gali sumažinti įtampos kritimą iki 85%, užtikrinant optimalų įrenginių veikimą.
Saugiklių parinkimas:
Saugikliai parenkami pagal apsaugomo laido skerspjūvį ir įrenginio srovės poreikį. Profesionalai rekomenduoja saugiklių nominalą parinkti 20-30% didesnį už nominalią darbo srovę, bet mažesnį už maksimalią laido apkrovą. 42% atvejų saugikliai dega, kai parinktas per mažas nominalas įrenginio srovės poreikiui.
Įdomus faktas: automobilių gamintojų duomenimis, 47% elektros sistemų gedimų būtų galima išvengti, jei būtų naudojami tinkamo dydžio saugikliai ir laidai.
4. Praktinis montavimas:
Praktinis papildomo saugiklių bloko montavimas apima kelis esminius žingsnius: pagrindinio maitinimo laido tiesimą nuo akumuliatoriaus, saugiklių bloko tvirtinimą pasirinktoje vietoje, grandinių laidų tiesimą iki įrenginių, tinkamų jungčių ir antgalių parinkimą bei galutinį sistemos testavimą. Praktiniam montavimui rekomenduojama skirti pakankamai laiko - profesionalams vidutiniškai papildomo saugiklių bloko įrengimas užtrunka 2-4 valandas, o DIY entuziastams tai gali užtrukti 4-8 valandas. Apklausos rodo, kad 83% DIY montuotojų neįvertina laiko, reikalingo kokybiškai instaliacijai.

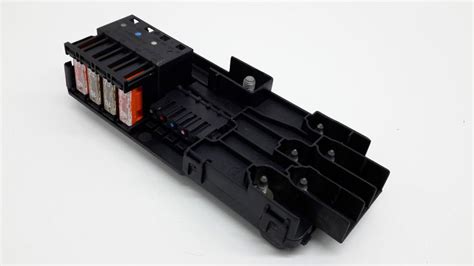

5. Saugiklių bloko tipai ir apsauga:
Populiariausios vietos yra variklio skyriuje (32% atvejų), po prietaisų skydeliu (28%) ir bagažinėje (24%). Profesionalai rekomenduoja variklio skyrių kaip optimaliausią variantą 65% atvejų dėl trumpesnių maitinimo laidų. Peilinis (Blade) tipas naudojamas 68% atvejų - kompaktiškas, lengvai keičiamas, tinka iki 40A. MAXI Blade (15% atvejų) skirtas didesnei srovei iki 80A. ANL saugikliai (12% atvejų) skirti labai didelėms srovėms 80-500A, idealūs pagrindiniams maitinimo laidams. Stikliniai (5% atvejų) riboti iki 30A ir jautrūs vibracijoms. Peilinis (Blade) saugiklis tinka 68% instaliacijų, kai srovė neviršija 40A - kompaktiškas ir standartizuotas. ANL saugikliai (12% atvejų) būtini didelėms srovėms 80-500A, ypač pagrindiniams maitinimo laidams nuo akumuliatoriaus. Saugiklių blokas turi turėti bent IP54 apsaugos klasę nuo drėgmės ir vandens, ypač montuojant variklio skyriuje (32% instaliacijų). Jei montuojate ypač drėgnoje aplinkoje ar off-road automobiliuose, rekomenduojama IP65 ar aukštesnė klasė. Vieta turi būti apsaugota ir nuo mechaninių pažeidimų.
6. Laidų tvirtinimas ir apsauga:
Naudokite apsauginius vamzdelius visai laidų ilgiui, termo susitraukiančius vamzdelius kontaktų vietoms ir izoliacinę juostą papildomai apsaugai. Laidai turi būti tvirtinami kas 20-30 cm specialiais dirželiais, kad būtų apsaugoti nuo trinties ir vibracijų. Tvarkingai klostykite laidus, vengdami aštrių kampų ir karštų zonų (išmetimo sistema, radiatorius).
