Laivo vairas - tai esminė laivo valdymo sistemos dalis, leidžianti keisti jo judėjimo kryptį. Nors dažnai "vairu" vadinamas ir vairaratis, šis straipsnis daugiausia dėmesio skirs pačiam vairui - po vandeniu esančiai plokštei (arba plokštėms), kuri sukiojasi ir nukreipia laivą norima kryptimi. Aptarsime vairo sandarą, veikimo principus, tipus, svarbą laivo valdymui ir saugumui, taip pat įvairius su juo susijusius aspektus.
Vairo Funkcijos ir Svarba
Pagrindinė vairo funkcija - keisti laivo kursą. Tai pasiekiama sukant vairą, kuris nukreipia vandens srautą ir sukelia jėgą, stumiančią laivo galą į šoną. Ši jėga leidžia laivui pasukti į kairę arba į dešinę. Vairo efektyvumas priklauso nuo daugelio veiksnių, įskaitant vairo dydį, formą, laivo greitį ir vandens sąlygas.
Vairas yra gyvybiškai svarbus laivo saugumui. Jis leidžia kapitonui išvengti susidūrimų, naviguoti sudėtinguose vandens keliuose ir reaguoti į netikėtas situacijas. Be tinkamai veikiančio vairo, laivas taptų nevaldomas ir keltų didelį pavojų įgulai, kitiems laivams ir aplinkai.
Vairo Sandara ir Veikimo Principai
Vairo konstrukciją sudaro kelios pagrindinės dalys:
- Vairo plokštė: Tai pagrindinė vairo dalis, esanti po vandeniu. Ji gali būti įvairių formų ir dydžių, priklausomai nuo laivo tipo ir paskirties.
- Vairo ašis: Ašis, aplink kurią sukasi vairo plokštė. Ji jungia vairo plokštę su vairavimo mechanizmu.
- Vairavimo mechanizmas: Sistema, kuri perduoda kapitono komandas vairaratyje į vairo plokštės judesius. Tai gali būti mechaninė, hidraulinė arba elektrinė sistema.
Vairo veikimo principas remiasi hidrodinamika. Kai vairo plokštė pasukama, ji nukreipia vandens srautą. Šis nukreipimas sukuria slėgio skirtumą tarp vienos vairo plokštės pusės ir kitos. Dėl šio slėgio skirtumo atsiranda jėga, kuri stumia laivo galą į šoną, leisdama jam pasukti.
Vairo Tipai
Yra įvairių tipų laivo vairų, kiekvienas iš jų turi savo privalumų ir trūkumų. Pagrindiniai tipai apima:
- Standartinis vairas: Tai paprasčiausias ir labiausiai paplitęs vairo tipas. Jis susideda iš vienos plokštės, pritvirtintos prie laivo korpuso galo.
- Subalansuotas vairas: Šio tipo vairas turi dalį plokštės, esančios priešais vairo ašį. Tai sumažina jėgą, reikalingą vairui pasukti, ir palengvina laivo valdymą.
- Groteliniai vairai: Šie vairai susideda iš kelių mažų plokštelių, išdėstytų grotelėmis. Jie pasižymi didesniu efektyvumu ir geresniu valdymu dideliu greičiu.
- Aktyvūs vairai: Šie vairai turi papildomus mechanizmus, tokius kaip sraigtai arba purkštukai, kurie padidina jų efektyvumą. Jie naudojami dideliuose laivuose ir laivuose su dideliais manevringumo reikalavimais.
Vairo Pasirinkimas
Vairo pasirinkimas priklauso nuo daugelio veiksnių, įskaitant laivo dydį, paskirtį, aplinkos sąlygas ir asmeninius poreikius. Svarbu atidžiai išnagrinėti ir įvertinti kiekvieno vairo privalumus bei trūkumus, kad būtų galima pasirinkti tinkamiausią vairą savo laivui. Pavyzdžiui, mažam laivui gali pakakti paprasto standartinio vairo, o dideliam laivui gali prireikti subalansuoto arba aktyvaus vairo.
Vairo Priežiūra ir Patikra
Kad vairas veiktų tinkamai ir užtikrintų laivo saugumą, būtina reguliariai jį prižiūrėti ir tikrinti. Tai apima:
- Vairo plokštės patikrinimą: Reikia patikrinti, ar nėra pažeidimų, korozijos ar įtrūkimų.
- Vairo ašies patikrinimą: Reikia patikrinti, ar nėra nusidėvėjimo ar pažeidimų.
- Vairavimo mechanizmo patikrinimą: Reikia patikrinti, ar nėra nuotėkių, pažeidimų ar nusidėvėjimo.
- Vairo sistemos tepimą: Reikia reguliariai tepti visas judančias vairo sistemos dalis.
Reguliari priežiūra ir patikra padės užtikrinti, kad vairas veiks tinkamai ir užtikrins laivo saugumą.
Vairo Sistemos Atsarginės Kopijos
Dėl saugumo sumetimų, dideliuose laivuose dažnai įrengiamos atsarginės vairo sistemos. Tai užtikrina, kad net ir sugedus pagrindinei vairo sistemai, laivas išliks valdomas. Atsarginė sistema gali būti mechaninė, hidraulinė arba elektrinė.
Vairo Kampas ir Jo Ribojimai
Didžiausias leistinas vairo kampas paprastai yra ribojamas. Paprastai jis neviršija 35 laipsnių, nors upių laivyno transporto priemonėms ši vertė gali siekti ir 45 laipsnius. Šis apribojimas yra skirtas užtikrinti laivo stabilumą ir išvengti pernelyg didelio pasipriešinimo vandeniui.
Vairo Greitis ir Jo Svarba
Vairo greitis, t.y., laikas, per kurį vairas pasisuka nuo vienos kraštinės padėties iki kitos, taip pat yra svarbus veiksnys. Paprastai šis laikas neturėtų viršyti 28 sekundžių. Pakankamas vairo greitis leidžia greitai reaguoti į kintančias sąlygas ir išvengti pavojingų situacijų.
Vairo Svarba Laivo Manevringumui
Vairas tiesiogiai įtakoja laivo manevringumą. Efektyvus vairas leidžia laivui greitai ir tiksliai keisti kursą, manevruoti ankštose vietose ir išvengti susidūrimų. Laivo manevringumas yra ypač svarbus uostuose, kanaluose ir kitose sudėtingose vietose.
Vairo Valdymo Sistemos Tobulinimas
Technologijos nuolat tobulėja, o tai atsispindi ir laivo vairo valdymo sistemose. Naujausios sistemos naudoja kompiuterius ir jutiklius, kad optimizuotų vairo veikimą ir pagerintų laivo valdymą. Šios sistemos gali automatiškai kompensuoti vėjo, srovės ir kitų išorinių veiksnių įtaką, taip užtikrinant tikslų ir efektyvų laivo valdymą.
Vairo ir Autopiloto Sistemos
Autopiloto sistemos yra plačiai naudojamos šiuolaikiniuose laivuose. Jos leidžia automatizuoti laivo valdymą ir sumažinti įgulos krūvį. Autopilotas naudoja įvairius jutiklius ir kompiuterius, kad išlaikytų nustatytą kursą ir greitį. Vairas yra esminė autopiloto sistemos dalis, nes jis naudojamas laivo kursui keisti pagal autopiloto komandas.
Vairo Reikšmė Žvejybos Laivuose
Žvejybos laivuose vairas atlieka ypatingą vaidmenį. Jis leidžia laivui tiksliai manevruoti ir sekti žuvų telkinius. Šie reikalavimai apima vairo stiprumą, patikimumą ir efektyvumą. Vairo sistemos turi būti reguliariai tikrinamos ir sertifikuojamos, kad būtų užtikrintas jų saugus veikimas.
Ateities Vairo Technologijos
Ateityje laivo vairo technologijos toliau tobulės. Bus kuriamos naujos, efektyvesnės ir patikimesnės vairo sistemos, kurios leis pagerinti laivo valdymą, sumažinti energijos sąnaudas ir padidinti saugumą. Taip pat bus tobulinamos autopiloto sistemos, kurios leis dar labiau automatizuoti laivo valdymą.

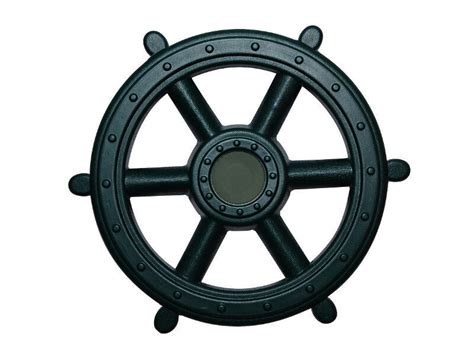

Laivo vairas, vadinamas šturvalu, yra labai gerai žinomas simbolis. Kelių stipinų mediniai vairai yra toks stiprus laivininkystės simbolis, kad juos dažnai ant savo pečių tatuiruojasi jūreiviai ir ant sienų kabina įvairūs jūrų gėrybių restoranai. Bet ar žinojote, kad didieji laivai turi ne po vieną vairą? Senieji burlaiviai turėjo po vieną vairą, kuris buvo mechaniškai sujungtas su po vandens linija esančiais vairavimo mechanizmais. Tačiau „Titanikas“ buvo gerokai ilgesnis ir sudėtingesnis už senus medinius laivus. Jo tiltelis buvo taip aukštai, kad mechaninė jungtis su vairavimo mechanizmais net nebuvo galima. Vietoje to pagrindinis „Titaniko“ šturvalas, kuris buvo įrengtas tiltelyje, valdė hidraulinę sistemą, kuri valdė vairo plunksnos vairus. Skamba kaip labai sudėtinga sistema, tačiau ji leido sukioti šturvalą beveik be jokių pastangų, o ir tvirtų mechaninių jungčių tarp plunksnos ir šturvalo nereikėjo. Kitas vairas buvo įrengtas priešais kapitono tiltelį. Jis turėjo didelį kompasą ir buvo atviresnėje erdvėje. Buvo numatyta, kad šis vairas bus naudojamas uostuose ir kituose uždaruose vandenyse. Kapitonas galėjo tiesiogiai kalbėtis su vairininku ir, pavyzdžiui, duoti jam komandą sekti kanalą - šis vairas geriausiai tiko vairavimui naudojantis tik vizualia informacija, o ne kompasu. Galiausiai, trečiasis „Titaniko“ šturvalas buvo laivo gale. Tai buvo atsarginis vairas, kuris turėjo būti naudojamas hidraulinės sistemos gedimo atveju. Šis šturvalas buvo tiesiogiai sujungtas su plunksnos vairavimo varikliais. Taigi, „Titanikas“ turėjo net tris šturvalus - tokio dydžio laivui tiek jų ir reikėjo.
Modernūs laivai didelių šturvalų neturi, nes jų tiesiog nebereikia. Vietoje to jie turi labai mažus vairus, kurie yra mažesni už vairą jūsų automobilyje, arba įvairias svirtis. Didelis kruizinis laivas gali turėti 6-10 tokių šturvalų, tačiau, aišku, įprastai naudojami maždaug du.
Kaip veikia laivo vairavimas? (Hidraulinė vairavimo sistema)
Vairo Plunksnos ir Balerio Sandara
Laivo vairą sudaro vairo plunksna ir baleris. Laivo plunksna - tai plokščia arba aptaki konstrukcija, sutvirtinta iš vidaus standumo sijomis. Jūrų laivų vairo plunksnos plotas sudaro 1/40- 1/60 povandeninės diametralinės plokštumos dalies ploto. Vairo plunksna yra užpildoma akyta medžiaga, kad į vidinę ertmę nepatektų vanduo. Plunksnos pagrindas yra ruderpisas. Tai - vertikalus strypas, prie kurio tvirtinamos horizontalios vairo plunksnos sijos. Ruderpisas yra nukalamas arba nuliejamas kartu su kilpomis, kurių pagalba vairo plunksna tvirtinasi prie achterštevenio ruderposto.
Baleris - tai taip pat vertikalus strypas, kuriuo yra sukinejamas vairas. Apatinė balerio dalis gali būti išlenkta. Baleris varžtais yra sujungiamas su vairo plunksnos sukimosi ašimi - ruderpisu. Tai palengvina vairo nuėmimą remontui. Viršutinė balerio dalis per gelmporto vamzdį patenka į laivo korpusą ir yra sujungiama su rumpeliu.
