Tvirtinimo elementai yra esminė bet kurio statybos, remonto ar gamybos proceso dalis. Tarp daugybės tvirtinimo detalių, metalinės vinių su sriegiu verzlei užima svarbią vietą dėl savo universalumo ir patikimumo. Šiame straipsnyje mes gilinsimės į įvairius metalinių vinių tipus, jų savybes, panaudojimo būdus ir kaip pasirinkti tinkamiausią variantą jūsų projektui.
Kas yra tvirtinimo elementai?
Paprastai tariant, tvirtinimo elementai yra įtaisai, naudojami mechaniniams komponentams sujungti. Jie gali būti suskirstyti į dvi pagrindines kategorijas: nuimamas ir nenuimamas jungtis. Nuimamos jungtys leidžia lengvai atskirti sujungtus komponentus, o nenuimamos jungtys yra nuolatinės.
Varžtai ir jų tipai
Varžtai yra vieni populiariausių tvirtinimo elementų. Jie sudaryti iš galvutės ir varžto su išoriniu sriegiu. Varžtai gali būti derinami su veržlėmis arba naudojami atskirai, priklausomai nuo paskirties. Pagal paskirtį jie skirstomi į mašininius varžtus, reguliavimo varžtus ir specialios paskirties varžtus.
Mašininiai varžtai: Šie varžtai skirti tvirtinti mašinų dalis ir dažnai derinami su veržlėmis. Jų sriegis yra preciziškai pagamintas, užtikrinantis tvirtą sujungimą.
Reguliavimo varžtai: Naudojami tiksliam dalių pozicionavimui ir reguliavimui.
Specialios paskirties varžtai: Tai gali būti įvairūs varžtai, pritaikyti specifiniams pramonės poreikiams, pavyzdžiui, flanšiniai varžtai.
Flanšiniai varžtai
Flanšinis varžtas, pavyzdžiui, DIN 6921, yra šešiakampis varžtas su integruota poveržle po galvute. Ši poveržlė, dar vadinama flanšu, padidina atraminį paviršių, paskirstydama apkrovą ir apsaugodama jungiamą paviršių nuo pažeidimo. Flanšiniai varžtai gali būti skirtingų stiprumo klasių, pavyzdžiui, CL 8.8 ar 10.9, kurios nurodo jų atsparumą tempimui. Geltonas cinkavimas suteikia papildomą apsaugą nuo korozijos ir estetišką išvaizdą.
Stiprumo klasės: Varžtų stiprumo klasės, tokios kaip 4.8, 8.8, 10.9 ar 12.9, nurodo jų minimalų tempiamąjį stiprį. Kuo aukštesnė klasė, tuo stipresnis varžtas. Pavyzdžiui, 10.9 klasės varžtų mažiausias tempiamasis stipris yra 1040 MPa.

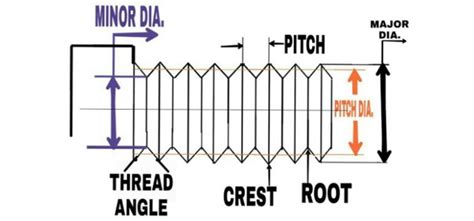

Sriegio tipai
Skirtingiems projektams reikalingi skirtingi sriegiai. Kai kurie varžtai, pavyzdžiui, savisriegiai varžtai, turi specialų sriegį, leidžiantį jiems tvirtai įsiskverbti į medžiagą be iš anksto paruoštų srieginių skylių. Medvaržčiai, skirti įsukti į medieną, taip pat turi specialius sriegius, užtikrinančius tvirtą jungtį su mediniu komponentu.
Veržlės
Veržlės yra tvirtinimo elementai su vidiniu sriegiu, skirti kartu su varžtais, smeigėmis ar mašininiais varžtais sujungti dvi dalis. Jos užtikrina tvirtą ir patikimą jungtį.
Poveršlės
Poveršlės yra plokšti žiedai, daugiausia naudojami didinant prijungtų dalių kontaktinio paviršiaus plotą. Tai padeda sumažinti slėgį ant įrenginio paviršiaus ir apsaugoti jį nuo pažeidimo. Kai kurios elastinės poveršlės taip pat veikia kaip fiksatoriai, neleidžiantys veržlei atsilaisvinti.
Kiti tvirtinimo elementai
Be varžtų ir veržlių, svarbius vaidmenis atlieka ir kiti tvirtinimo elementai:
- Smeigės: Tai varžtai be galvutės, su išoriniais sriegiais abiejuose galuose. Dažniausiai naudojamos didelio storio detalėms sujungti arba toms, kurias reikia dažnai ardyti.
- Savisriegis varžtas: Turi specialų sriegį, skirtą tvirtinti du plonus metalinius komponentus be iš anksto paruoštų srieginių skylių.
- Medvaržtis: Skirtas tiesiogiai įsukti į medieną, tvirtai sujungiant metalines ar nemetalines dalis su mediniu komponentu.
- Stabdymo žiedas: Įtaisomas veleno ar skylės plyšyje, kad dalys nejudėtų.
- Smeigtukas: Naudojamas dalių pozicionavimui, prijungimui ir fiksavimui.
- Kniedės: Sudarytos iš galvutės ir vinies strypo, naudojamos dvi dalis su praėjimo anga sujungti nuolat.
Juodi šešiakampiai varžtai
Juodi šešiakampiai varžtai yra tvirtinimo detalės su šešiakampe galvute, pagamintos iš legiruotojo plieno (pvz., 8.8 klasės) ir dažnai padengtos juoda keramika arba juoduoju oksidu. Ši danga suteikia ne tik estetišką matinę išvaizdą, bet ir padidina atsparumą korozijai bei dilimui. Juodieji šešiakampiai varžtai pasižymi stipriomis tempimo savybėmis ir yra skirti tvirtam bei patikimam sujungimui, atlaikant dideles apkrovas ir įtempius.
Juodojo oksido danga: Tai cheminis procesas, paverčiantis paviršiaus medžiagą magnetitu. Danga suteikia nedidelį atsparumo korozijai ir dilimui sluoksnį, tačiau nepadidina ir nesumažina tvirtinimo detalių atsparumo korozijai. Dažnai naudojama ant anglinio plieno dalių.
Panaudojimas: Juodi šešiakampiai varžtai plačiai naudojami sunkiųjų mašinų gamyboje, automobilių pramonėje, statybos inžinerijoje ir kitose srityse, kur svarbus jungties vientisumas, atsparumas vibracijoms ir dinaminėms apkrovoms.
Kaip pasirinkti tinkamą tvirtinimo detalę?
Norint pasirinkti tinkamiausią tvirtinimo detalę, svarbu atsižvelgti į kelis veiksnius:
- Laikomoji galia: Nustatykite reikiamą jungties laikomąją galią.
- Aplinkos sąlygos: Įvertinkite, kokiomis sąlygomis varžtas bus veikiamas (pvz., korozija, drėgmė, temperatūra).
- Medžiaga: Pasirinkite medžiagą, atitinkančią projekto aplinką (pvz., nerūdijantis plienas atsparus korozijai).
- Stiprumo klasė: Pasirinkite tinkamą varžto stiprumo klasę pagal reikiamą stiprumą.
- Sriegio dydis ir žingsnis: Nustatykite reikiamą sriegio skersmenį ir žingsnį.
- Varžto ilgis: Pasirinkite tokį ilgį, kuris užtikrintų pakankamą sriegio sukibimą.
- Galvutės stilius: Pasirinkite galvutės stilių, atitinkantį jūsų projekto poreikius.

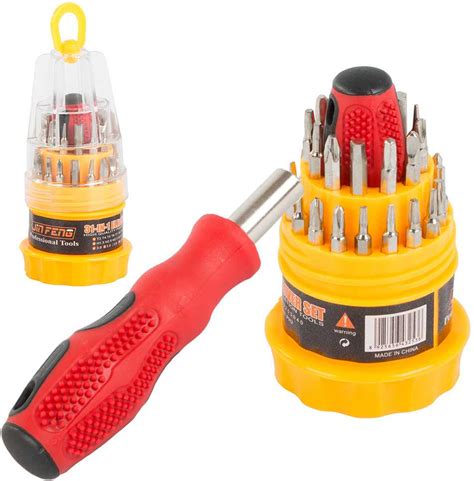

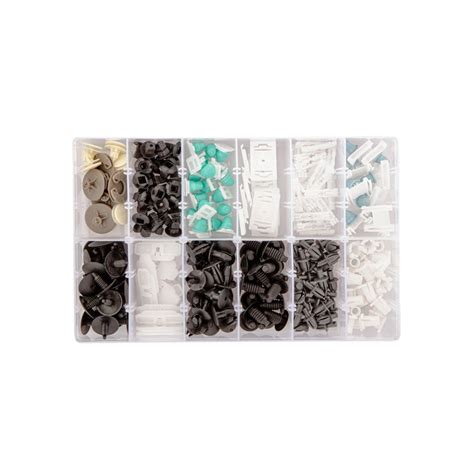

Rinkiniai ir specializuoti įrankiai
Siekiant palengvinti tvirtinimo darbų atlikimą, rinkoje siūlomi įvairūs tvirtinimo elementų rinkiniai. Pavyzdžiui, 11 vnt. 3/8'' colių pažeistų veržlių atsukėjų rinkinys yra sukurtas specialiai pažeistoms arba sunkiai atsukamoms veržlėms. Šie rinkiniai, pagaminti iš smūgiams atsparios CR-MO plieno medžiagos, užtikrina ilgaamžiškumą ir atsparumą korozijai.
ĮKALINTAS ŽUDIKO NAMUOSE... AR PAVYKS PABĖGTI? | !basement
Priežiūra: Norint užtikrinti ilgalaikį tvirtinimo detalių tarnavimą, svarbu jas tinkamai laikyti sausoje vietoje, vengti drėgmės ir reguliariai valyti nuo dulkių ir nešvarumų. Kai kuriems varžtų tipams, ypač sidabriniams, prieš montavimą rekomenduojama naudoti tepalą, apsaugantį nuo užsikimšimo.
