Originali traktorių elektros instaliacija, nors ir veikia, dažnai kelia problemų dėl nekokybiškų jungiklių ir netinkamo laidų pajungimo. Siekiant užtikrinti patikimesnį sistemos veikimą, rekomenduojama naudoti modernesnius sprendimus, tokius kaip relės, kurios stiprina kontaktus ir sumažina krūvį ant jungiklių. Taip pat svarbu atkreipti dėmesį į "masės" laido kokybę, nes korpusas, laikui bėgant, gali oksiduotis ir prarasti gerą kontaktą.
Šiame straipsnyje bus aptariamas MTZ 52 starterio ir generatoriaus pajungimas, pateikiant praktinius patarimus ir sprendimus, kaip pagerinti elektros sistemos veikimą.
Generatoriaus ir Starterio Pajungimo Principai
Generatorius yra atsakingas už elektros energijos gamybą, kuri naudojama akumuliatoriui krauti ir visai traktoriaus elektros įrangai maitinti. Starteris, savo ruožtu, yra skirtas variklio užvedimui.
Ampermetro ir Voltmerto Pajungimas
Ampermetras ir voltmetras yra svarbūs prietaisai, padedantys stebėti elektros sistemos veikimą. Voltmetras jungiamas lygiagrečiai visų elektros vartotojų grandinei, o ampermetras - nuosekliai. Per ampermetrą nuo akumuliatoriaus ir generatoriaus teka visa srovė į visus elektros vartotojus (ventiliatorių, šviesas ir kt.), išskyrus pakaitinimą ir starterį, kurie jungiami tiesiogiai.
Originaliame traktoriuje elektros instaliacija gali būti nekokybiška, todėl dažnai pasitaiko perdegę laidai. Tai gali būti dėl nekokybiško jungtuko arba netinkamai paskaičiuotos apkrovos. Šiuolaikinėje technikoje kone visur naudojamos relės, kurių paskirtis - stiprinti kontaktą ir nuimti krūvį nuo jungtuko. Pajungimas per relės ir saugiklius gali trigubai padidinti darbą, tačiau taip pajungus, galima pamiršti problemas.
Vienas iš dažnų nesklandumų - nepakankamas "masės" laidas. Daugumoje atvejų traktoriaus korpusas tarnauja kaip masė. Viskas gerai, kol sistema nauja, bet laikui bėgant laidai gali oksiduotis, parudyti, ir atsiranda problemų. Nors tai gali atrodyti kaip smulkmena, tačiau iš daugelio tokių smulkmenų susidaro didelis darbas.
Jei ampermetras nerodo krovimo, gali būti, kad pajungimas atliktas netinkamai. Taip pat gali kaisti šviesų jungiklis, net jei įjungti tik "pazibinciai" ir rodo didelį iškrovimą. Kai kuriuose jungikliuose būna varža, prie kurios jungiamas skydelio apšvietimas, kad jis nebūtų per ryškus. Jei jungiklis kaista, verta pabandyti "pazibincius" ir skydelio apšvietimą sujungti ant vieno laido ir ieškoti problemos po vieną atjungiant, nes apkrova neturėtų būti tokia didelė, kad kaitintų jungiklį.
Praktiniai Pajungimo Patarimai
Dažnos klaidos pajungiant generatorių ir starterį būna taupymas ant kabelių ir prastas "masės" kontakto buvimas. Net jei akumuliatorius ar generatorius atrodo geri, sunkiai suka variklį, tai gali reikšti problemą su laidais ar kontaktais.
Minimalus skerspjūvis turėtų būti 25 mm². Antgalius reikia užspausti specialiomis replėmis, o ne plaktuku, ir, esant reikalui, dar prilituoti. Laidai turėtų būti pakankamai stori, kad atlaikytų reikiamą srovę, neperkaistų ir nesukeltų papildomų problemų.
Konkretus Ampermetro Pajungimas
Jei norite pajungti ampermetrą, rekomenduojama atlikti šiuos veiksmus:
- Ampermetro minusinė klema jungiama prie akumuliatoriaus pliuso (kur eina į starterį).
- Ampermetro pliusinė klema jungiama su generatoriaus pliusu (tiesioginis laidas).
- Nuo ampermetro pliusinės klemos paimamas dar vienas laidas (ant pliusinės klemos bus mažiausiai du laidai) ir ant jo pajungiami visi vartotojai per saugiklį (užvedimo spynelės pliusas, šviesos, ventiliatorius, kabinos apšvietimas - visa kita, ką turi traktorius).
Pajungiant 6mm skerspjūvio laidu, jo turėtų užtekti, ir jis neturėtų kaisti.

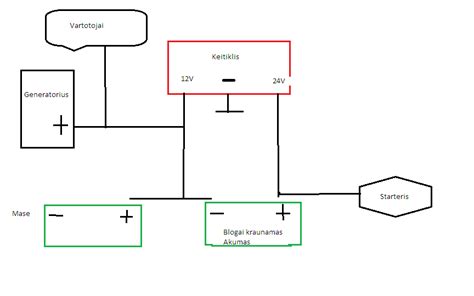

Jei naudojate 24V sistemą, viskas nuo generatoriaus iki lempučių ir prietaisų turėtų būti 24V. Jei traktorius turi 24V starterį, o visa kita yra 12V, tai gali sukelti papildomų sunkumų.
Galingi akumuliatoriai (pvz., 2 po 150A ar 180A) reikalauja atitinkamai galingo generatoriaus, kad būtų tinkamai įkrauti. Jei generatorius nepakankamai galingas, akumuliatoriai nebus pilnai įkrauti, o tai gali sukelti problemas, ypač sunkiai užvedant variklį ar neleidžiant jam užgesti darbo dieną, nes akumuliatoriai greitai išsikrauna.
Problemos ir Sprendimai
Jei akumuliatoriai nauji, bet sistema vis tiek nesikrauna ir ampermetro rodiklis šokinėja, tai gali reikšti nepakankamą generatoriaus galingumą arba problemas su laidų pajungimu. Jei akumuliatoriai stipriai išsikrauna, reikia stengtis ne užgesinti traktoriaus darbo dieną.
Senesniuose traktoriuose, pavyzdžiui, Massey Ferguson 1964m. laidos, gali būti naudojami nuolatinės srovės generatoriai be diodų. Tokiais atvejais relė-reguliatorius gali turėti kelis pajungimo variantus, todėl pajungimas gali būti sudėtingesnis ir reikalauti specifinių žinių.
Jei laidai visiškai nudraskyti ir sistemoje yra ampermetras, generatorius ir lemputė, rodanti krovimą, svarbu atlikti teisingą pajungimą. Posūkius, šviesas ir kitus vartotojus galima pajungti atskirai. Svarbiausia - užtikrinti tinkamą generatoriaus ir akumuliatoriaus krovimo grandinę.
МТЗ-1221.Система зарядки АКБ и пуск двигателя.
Svarbu suprasti, kad netinkamas pajungimas ar prasti kontaktai gali lemti ne tik elektros sistemos gedimus, bet ir kitų komponentų sugadinimą. Atidumas ir kruopštumas atliekant elektros instaliacijos darbus yra būtinas.
