Nissan X-Trail T32 modelis atstovauja trečiąją X-Trail kartą. Šis automobilis buvo gaminamas su benzininiais ir dyzeliniais varikliais nuo 2014 iki 2022 metų, per šį laikotarpį modelis buvo atnaujintas. Šioje medžiagoje rasite Nissan X Trail T32 saugiklių ir relių aprašymą su blokinėmis schemomis ir jų vietomis.
Svarbu atsiminti, kad elementų skaičius blokuose ir jų dekodavimas gali skirtis nuo pateikto ir priklauso nuo Jūsų automobilio pagaminimo metų bei komplektacijos.

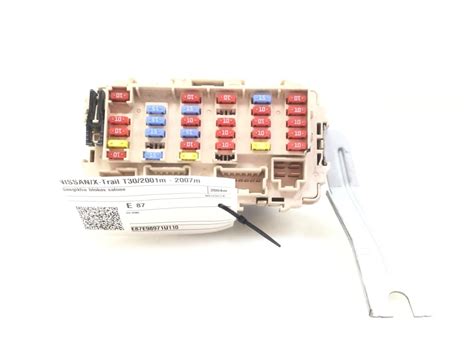

Saugiklių Blokas Salone (Kėbulo Valdymo Modulis - BCM)
Šiame bloke yra įvairūs saugikliai, atsakingi už daugelį automobilio funkcijų:
- 115A: Posūkio signalai, avariniai žibintai (kėbulo valdymo modulis (BCM)).
- 25A: Visų varančiųjų ratų valdymo blokas.
- 320A: Centrinis užraktas (kėbulo valdymo modulis (BCM)).
- 415A: Galinis valytuvas (kėbulo valdymo modulis (BCM)).
- 520A: Centrinis užraktas (kėbulo valdymo modulis (BCM)).
- 610A: Keturių varančiųjų ratų valdymo blokas, diagnostikos jungtis, stovėjimo stabdys.
- 710A: Kūno valdymo modulis (BCM).
- 85A: Sankabos jungiklis.
- 91A: Nissan apsaugos nuo vagystės sistemos (NATS) antena.
- 1010A: Stabdžių žibintų jungiklis.
- 1120A: Garso sistema.
- 1210A: Žemųjų dažnių garsiakalbis (pasirenkama jungtis).
- 1310A: Prietaisų skydelis.
- 145A: Kūno valdymo modulis (BCM), sirenos valdymo modulis.
- 1520A: Garso sistema, navigacijos valdymo blokas, erdvinio vaizdo sistema.
- 1620A: Garso sistema, navigacijos valdymo blokas, erdvinio vaizdo sistema.
- 1715A: Šildytuvo variklis, kondicionierius.
- 1810A: Atsarginis saugiklis.
- 1920A: Cigarečių žiebtuvėlis.
- 2010A: Oro kondicionierius, stabdžių pedalas, stabdžių žibintų jungiklis (R9M), veidrodėlio valdymo blokas.
- 2110A: ABS, ABS valdymo blokas, Vehicle Dynamic Control (VDC) sistema.
- 2210A: Šildomi veidrodėliai.
- 2315A: Šildomas galinis stiklas.
- 2415A: Šildomas galinis stiklas.
- 2520A: Vidaus apšvietimo relė (kėbulo valdymo modulis (BCM)), papildoma jungtis.
- 265A: Navigacijos valdymo blokas, žibintų nuotolio valdymas, garso sistema.
- 2715A: Šildytuvo variklis, oro kondicionierius, aplinkkelio relė.
- 2815A: Šildomos priekinės sėdynės.
- 2910A: DC/DC keitiklis.
- 3010A: Stabdžių žibintų jungiklis.
Taip pat šiame bloke yra saugikliai, susiję su šiais komponentais:
- Vairo kampo jutiklis.
- Sonar valdymo blokas.
- ESP valdymo blokas.
- Keturių varančiųjų ratų valdymo blokas.
- Diagnostikos jungtis.
- Garso sistema.
- Navigacijos valdymo blokas.
- Aplinkinio vaizdo monitoriaus sistema.
- Stovėjimo stabdys.
- Važiuoklės modulis.
- Automatiškai pritemdantis veidrodėlis.
- Papildoma jungtis.
- Kombinuotas jungiklis.
- Degalų šildymo relė.
Variklio Skyriaus Saugiklių Blokai
Variklio skyriuje yra 4 saugiklių blokai:
Saugiklių Blokas A
- 450A: Kintamosios srovės generatorius, starteris (QR, MR), paleidimo relė (start-stop), saugiklis Nr. F (ESP).
Saugiklių Blokas B
- 100A: Kintamosios srovės generatorius, starteris, paleidimo relė (start-stop), saugiklis Nr. F (ESP).
- 450A: Kintamosios srovės generatorius, starteris, paleidimo relė (start-stop), saugiklis Nr. F (ESP).
Saugiklių Blokas C
- 100A: Uždegimas, keleivių skyriaus saugiklių dėžutė.
Saugiklių Blokas D
- 80A: Variklio skyriaus saugiklių blokas Nr. 3.
- 100A: Saugiklių blokas, saugiklių blokas (E137 - terminis stūmoklis (R9M variklis)).
Saugiklių Blokas E
- 100A: Saugiklių dėžutė keleivių salone.
- 50A: Variklio skyriaus saugiklių blokas Nr. 1.
„Nissan X-Trail T32“ saugiklių dėžutės schema ir relė su priskyrimu ir vieta
Teisingas saugiklių ir relių parinkimas bei jų tinkamas veikimas yra labai svarbus automobilio elektrinės sistemos stabilumui ir saugumui. Jei kyla abejonių dėl konkretaus saugiklio ar relės funkcijos, visada rekomenduojama pasikonsultuoti su specialistais arba naudotis automobilio technine dokumentacija.
