Akumuliatorių jungimas nuosekliai ir lygiagrečiai yra svarbi tema, suprantant, kaip optimizuoti energijos kaupimo sistemas. Nors abu metodai turi savo privalumų, jų taikymas priklauso nuo konkrečių poreikių ir sistemos reikalavimų.
Pagrindinės žinios apie akumuliatorių jungtis
Akumuliatorius yra elektrocheminis įrenginys, kaupiantis elektros energiją. Pagrindiniai parametrai, į kuriuos reikia atsižvelgti, yra įtampa (matuojama voltais, V), srovės stipris (matuojamas amperais, A) ir talpa (matuojama ampervalandėmis, Ah). Kai vienos baterijos nepakanka, kyla klausimas, kaip jas sujungti nuosekliai ar lygiagrečiai.
Nuoseklusis jungimas
Sujungus akumuliatorius nuosekliai, jų įtampos sumuojasi, o talpa išlieka tokia pati. Pavyzdžiui, dvi 12V 100Ah baterijos, sujungtos nuosekliai, duos 24V 100Ah. Tai naudinga, kai reikalinga didesnė įtampa, pavyzdžiui, komercinėse energijos kaupimo sistemose ar namų saulės sistemose.
Kaip sujungti akumuliatorius nuosekliai:
- Nustatykite kiekvienos baterijos teigiamą (+) ir neigiamą (-) gnybtus.
- Prijunkite pirmosios baterijos neigiamą (-) gnybtą prie antrosios baterijos teigiamo (+) gnybto.
- Likęs teigiamas (+) pirmosios baterijos polius tampa jūsų naujuoju teigiamu (+) išėjimu.
- Likęs neigiamas (-) antrosios baterijos polius tampa jūsų naujuoju neigiamu (-) išėjimu.
Privalumai:
- Didesnė išėjimo įtampa.
- Sumažintas srovės srautas, leidžiantis naudoti plonesnius laidus.
- Pagerintas efektyvumas dėl mažesnių energijos nuostolių perdavimo metu.
Trūkumai:
- Jei viena baterija sugenda, visa sistema gali nustoti veikti.
Lygiagretusis jungimas
Sujungus akumuliatorius lygiagrečiai, jų talpos sumuojasi, o įtampa išlieka tokia pati. Pavyzdžiui, dvi 12V 100Ah baterijos, sujungtos lygiagrečiai, duos 12V 200Ah. Tai naudinga, kai reikalinga didesnė talpa arba ilgesnis veikimo laikas, pavyzdžiui, kemperių akumuliatoriuose ar autonominėse saulės energijos sistemose.
Kaip sujungti akumuliatorius lygiagrečiai:
- Nustatykite kiekvienos baterijos teigiamą (+) ir neigiamą (-) gnybtus.
- Sujunkite visus teigiamus (+) gnybtus.
- Sujunkite visus neigiamus (-) gnybtus.
- Jūsų išėjimo įtampa bus tokia pati kaip vienos baterijos.
Privalumai:
- Padidinta talpa, ilgesnis veikimo laikas.
- Atsparumas gedimams: jei viena baterija sugenda, kitos vis tiek gali tiekti energiją.
- Lengvesnis įkrovimas.
Trūkumai:
- Silpnesnės baterijos gali iškrauti stipresnes, todėl svarbu naudoti vienodo tipo, amžiaus ir talpos baterijas.
Praktiniai aspektai ir rekomendacijos
Nors teorija teigia, kad lygiagrečiai jungiami akumuliatoriai turi būti identiški, praktikoje gamintojo nurodytos charakteristikos gali skirtis. Jei iškrovos srovė neviršija silpniausio akumuliatoriaus leistinos srovės, toks jungimas gali būti priimtinas.
Telekomunikacijų įmonėse ir elektrinėse akumuliatoriai dažnai jungiami lygiagrečiai, net ir turint skirtingas charakteristikas, be neigiamų pasekmių. Svarbu atkreipti dėmesį, kad ličio akumuliatoriams pavojinga yra iškrova žemiau leistinos įtampos, o ne tuščia stovėjimas.
Papildomas akumuliatorius automobilyje
Dauguma visureigių ir ekspedicinių transporto priemonių naudoja papildomus akumuliatorius, ypač jei naudojama daug elektros energijos vartojančios įrangos. Lygiagretus jungimas yra populiariausias pasirinkimas (95% atvejų), nes jis padvigubina talpą, išlaikant 12V įtampą. Svarbu naudoti akumuliatoriaus izoliatorių, kad būtų užtikrintas tinkamas įkrovimas ir atskyrimas.
Statistika rodo, kad net 78% automobilių elektros sistemos gedimų, susijusių su papildomais akumuliatoriais, atsiranda dėl neteisingai įdiegto lygiagrečio jungimo be izoliatoriaus arba naudojant skirtingos talpos akumuliatorius.
Akumuliatorių balansuokliai

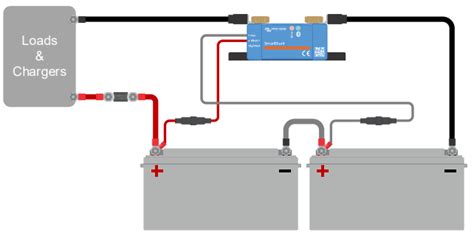

Nuosekliai jungiamų akumuliatorių įtampos laikui bėgant gali pradėti skirtis dėl vidinės varžos skirtumų. Akumuliatorių balansuoklis išlygina įtampas tarp akumuliatorių, užtikrinant tolygų įkrovimą ir iškrovimą. Tai ypač svarbu 24V ir 48V sistemose.
„Pasidaryk pats“ ličio baterijos „aktyvaus celių balansavimo“ paaiškinimas ir išbandymas. Puikiai tinka LiFePO4!
Renkantis akumuliatorių jungimo būdą, svarbu atsižvelgti į konkrečius sistemos reikalavimus, įtampos ir talpos poreikius. Saugumas yra prioritetas, todėl visada naudokite tinkamas apsaugos priemones ir derinkite akumuliatorius pagal gamintojo rekomendacijas.
