Saugikliai yra esminė automobilio elektros sistemos dalis, skirta apsaugoti įvairius komponentus nuo pažeidimų, atsirandančių dėl per didelės srovės arba trumpojo jungimo. Pernelyg padidėjus apkrovai, sudega metalinis saugiklio takelis, taip nutraukdamas elektros tiekimą ir apsaugodamas atitinkamą automobilio mazgą. Sudegęs saugiklis neretai kaltas dėl iš pirmo žvilgsnio kur kas didesnių elektros sistemos gedimų.
Šis vadovas skirtas Opel Astra savininkams, norintiems suprasti savo automobilio saugiklių paskirtį ir išdėstymą. Atsižvelgiant į modelio kartą ir pagaminimo metus, saugiklių išdėstymas ir funkcijos gali skirtis, todėl svarbu turėti tikslią informaciją, atitinkančią jūsų automobilio modelį. Pateiksime informaciją apie skirtingas Opel Astra kartas, siekdami užtikrinti, kad rastumėte reikiamą informaciją.
Saugiklių Dėžučių Vietos Opel Astra Automobiliuose
Opel Astra automobiliuose dažniausiai rasite dvi pagrindines saugiklių dėžutes:

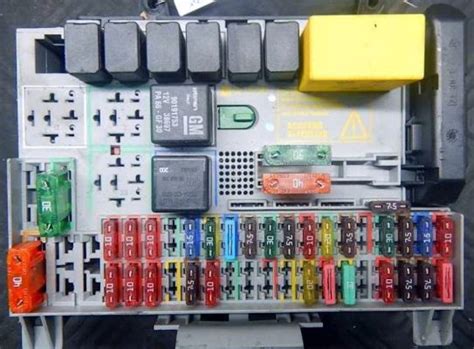

- Variklio Skyriuje: Ši dėžutė paprastai yra arčiau akumuliatoriaus arba ant variklio skyriaus sienelės. Ji apsaugo sistemas, susijusias su variklio valdymu, aušinimu ir kitais svarbiais mechanizmais. Ji paprastai yra didesnė ir labiau apsaugota nuo aplinkos poveikio. Atidarę saugiklių dėžę, rasite dviem eilėmis išdėstytus saugiklius, panašius į vaistines piliules. Saugiklių lizdai skaičiuojami nuo variklio pusės į išorę: viršutinėje eilėje nelyginiai numeriai 1, 3, 5, ir t.t. iki 13, apatinėje eilėje lyginiai numeriai 2, 4, 6 ir t.t. iki 14. Prieš atidarydami įsitikinkite, kad variklis yra atvėsęs.
- Salone: Ši dėžutė dažniausiai yra prietaisų skydelyje, vairuotojo pusėje, po vairu, kairėje pusėje, arba prie centrinės konsolės. Ji apsaugo daugelį svarbiausių automobilio sistemų, tokių kaip apšvietimas, valytuvai, centrinis užraktas ir kt. Norėdami ją pasiekti, gali reikėti atidaryti nedidelį dangtelį arba nuimti plastikinį skydelį. Būkite atsargūs, kad nepažeistumėte jokių laidų ar jungčių.
Opel Astra G (Astra II) Saugiklių Schema
Šis vadovas skirtas Opel Astra G (1998-2004 m.) savininkams, norintiems suprasti savo automobilio saugiklių paskirtį ir išdėstymą. Opel Astra G (Astra II) saugiklių schema yra gana paprasta, tačiau svarbu atkreipti dėmesį į konkrečius saugiklių reitingus ir paskirtį. Toliau pateikiama pavyzdinė schema:
| Saugiklio Numeris | Srovė (A) | Apsaugos Grandinės |
|---|---|---|
| 1 | - | Laisva vieta (dažnai nenaudojamas) |
| 2 | 30A | Ventiliatorius, priekinės sėdynės šildymas |
| 3 | 40A | Šildomas galinis langas |
| 4 | - | Laisva vieta (dažnai nenaudojamas) |
| 5 | - | Laisva vieta (dažnai nenaudojamas) |
| 6 | 10A | Dešinysis artimųjų šviesų žibintas, diapazonas reguliuojami priekiniai žibintai |
| 7 | 10A | Dešinysis stovėjimo žibintas, dešinysis galinis žibintas, numerio apšvietimas |
| 8 | 10A | Dešinysis tolimųjų šviesų žibintas |
| 9 | 30A | Instaliacija |
| 10 | 15A | Posūkio signalai |
| 11 | 10A | Kairysis artimųjų šviesų žibintas, diapazonas reguliuojami priekiniai žibintai |
| 12 | 10A | Kairysis stovėjimo žibintas, kairysis galinis žibintas |
| 13 | 10A | Kairysis tolimųjų šviesų žibintas |
| 14 | 20A | Garso signalas |
| 15 | 10A | Stabdžių žibintai |
| 16 | 10A | Atbulinės eigos žibintai |
| 17 | 20A | Priekiniai valytuvai |
| 18 | 10A | Galinis valytuvas |
| 19 | 15A | Centrinis užraktas |
| 20 | 7.5A | Salono apšvietimas, bagažinės apšvietimas |
| 21 | 7.5A | Radijas |
| 22 | 10A | Prietaisų skydelis |
| 23 | 15A | Degiklis |
| 24 | 10A | ABS (priklausomai nuo modelio) |
| 25 | 20A | Elektra valdomi langai |
| 26 | 10A | Oro kondicionierius |
| 27 | 15A | Kuro siurblys |
| 28 | 20A | Atsarginis |
| 29 | 7.5A | Oro pagalvės |
| 30 | 15A | Elektra valdomi veidrodėliai |
| 31 | 10A | Diagnostikos jungtis |
| 32 | 7.5A | Automatinė pavarų dėžė (priklausomai nuo modelio) |
| 33 | 15A | Rūko žibintai |
| 34 | 7.5A | Traukos kontrolės sistema (TCS) (priklausomai nuo modelio) |
Svarbu: Ši schema yra tik pavyzdys. Visada patikrinkite savo automobilio savininko vadovą, kad rastumėte tikslią informaciją apie jūsų konkretaus modelio saugiklių išdėstymą ir paskirtį.
Opel Astra H Saugiklių Schema
Opel Astra H saugiklių schemos gali skirtis priklausomai nuo pagaminimo metų ir komplektacijos. Štai keletas bendrų saugiklių, esančių Astra H automobiliuose:
| Saugiklio Numeris | Srovė (A) | Apsaugos Grandinės |
|---|---|---|
| 1 | 20A | Centrinis durų užraktas |
| 2 | 20A | Kuro siurblys |
| 3 | 30A | Valytuvai, garsinis signalas |
| 4 | 10A | Kairioji artimoji šviesa, kairiojo žibinto lygio korektorius |
| 5 | 10A | Dešinioji artimoji šviesa, dešiniųjų žibintų reguliatorius |
| 6 | 10A | ABS, automatinės pavarų dėžės valdymo įtaisas |
| 7 | 10A | Veidrodžio reguliavimo variklis |
Svarbu: Kaip ir su Astra G, patikrinkite savo automobilio savininko vadovą, kad rastumėte tikslią schemą. Taip pat galite rasti schemą ant pačios saugiklių dėžutės dangtelio.
Opel Astra J ir K Saugiklių Schemos
Opel Astra J saugiklių schemos, kaip ir kitų kartų, gali skirtis priklausomai nuo konkretaus modelio ir komplektacijos. Informacija apie saugiklius paprastai pateikiama automobilio savininko vadove. Opel Astra K saugiklių schemos yra panašios į kitų modernių automobilių schemas. Saugikliai yra suskirstyti į grupes pagal funkcijas, o tikslią schemą rasite automobilio savininko vadove.
Kaip Rasti Saugiklių Schemą?
Norėdami rasti tikslią savo Opel Astra saugiklių schemą, galite pasinaudoti šiais šaltiniais:
- Savininko Vadovas: Pirmas ir patikimiausias šaltinis yra jūsų Opel Astra savininko vadovas. Jame rasite išsamias schemas ir aprašymus.
- Saugiklių Dėžutės Dangtelis: Kai kuriais atvejais schema gali būti atspausdinta ant pačios saugiklių dėžutės dangtelio.
- Internetiniai Ištekliai: Internetinėse automobilių forumuose ir specializuotose svetainėse galite rasti saugiklių schemas. Tačiau būkite atsargūs ir patikrinkite, ar informacija atitinka jūsų modelį.
Saugiklių Tikrinimas ir Keitimas
Saugikliai yra specialioje dėžėje, esančioje variklio skyriuje ties variklio skyriaus pertvara dešiniau nuo stabdžių stiprintuvo (žiūrint prieš važiavimo kryptį). Geriausi saugikliai tie, kurių takeliai gaminami iš žalvario. Tokie saugikliai nesukelia elektrocheminės korozijos tarp lizdo ir takelio. Naudojant saugiklius su aliumininiais takeliais, juos reikėtų tikrinti dažniau. Saugikliai neturi būti taisyti arba „sudegę” (su nutrūkusiu metaliniu takeliu).
Saugiklių ištraukimui naudokite nedidelį plastikinį elektriko pincetą arba… na, tarkime, kosmetines replytes. Vizualiai patikrinkite kiekvieną saugiklį, ieškokite metalinio takelio nudegimų ir įtrūkimų, sutrupėjusio plastikinio korpuso, oksidacijos arba kitų požymių, galinčių sukelti sutrikimus. Visi abejotinos būklės saugikliai turėtų būti pakeisti.
Ką Daryti, Jei Saugiklis Perdegė?
- Nustatykite Priežastį: Prieš keisdami saugiklį, pabandykite nustatyti, kodėl jis perdegė. Dažniausiai tai atsitinka dėl trumpojo jungimo arba per didelės apkrovos. Trumpas jungimas: Gali atsirasti dėl pažeistos izoliacijos ant laidų. Per didelė apkrova: Per daug prietaisų vienu metu naudojant. Sugedęs komponentas: Netinkamai veikiantis prietaisas gali sukelti per didelę srovę.
- Atsarginis Saugiklis: Pakeiskite perdegusį saugiklį nauju, tokio paties reitingo. Atsarginiai saugikliai dažnai būna saugiklių dėžutėje. Prieš pakeisdami sudegusį saugiklį, nustatykite gedimo priežastį ir ją pašalinkite. Pakeitę saugiklius, uždenkite ir prisukite dangtelį.
- Jei Problema Kartojasi: Jei saugiklis vėl perdegė, kreipkitės į kvalifikuotą automobilių elektriką, kad nustatytų ir pašalintų problemą. Negalima naudoti didesnio reitingo saugiklių, nes tai gali sukelti rimtų elektros problemų ar net gaisrą.
Saugiklių dėžutės vieta ir schemos: „Opel Astra H“ (2004–2009 m.)
Bendrosios Saugiklių Apsaugos Grandinės
Štai keletas bendrų grandinių, kurias apsaugo saugikliai Opel Astra automobiliuose:
- Apšvietimas (priekiniai žibintai, galiniai žibintai, salono apšvietimas)
- Valytuvai
- Garsinis signalas
- Centrinis užraktas
- Kuro siurblys
- ABS (antiprakaitavimo stabdžių sistema)
- Oro kondicionierius
- Radijas
- Sėdynių šildymas
- Šildomas galinis langas
Saugiklių Tipai
Automobiliuose naudojami įvairių tipų saugikliai, įskaitant:
- Peiliiniai saugikliai: Tai yra labiausiai paplitęs tipas, naudojamas daugelyje modernių automobilių.
- Stikliniai saugikliai: Šie saugikliai buvo dažniau naudojami senesniuose automobiliuose.
- Varžtiniai saugikliai: Šie saugikliai naudojami didesnėms srovėms apsaugoti.
Svarbūs Patarimai
- Visada turėkite atsarginių saugiklių.
- Naudokite tik tinkamos amperinės vertės saugiklius.
- Jei saugiklis nuolat perdega, kreipkitės į kvalifikuotą mechaniką.
- Niekada nebandykite remontuoti saugiklio.
- Visada naudokite tinkamo reitingo saugiklius.
- Nekeiskite saugiklių, kol neišjungėte degimo.
- Jei nesate tikri, kreipkitės į profesionalų automobilių elektriką.
