Saugiklių ir rėlių sistema Peugeot 207 automobilyje atlieka gyvybiškai svarbią funkciją, užtikrinant tinkamą visų elektrinių prietaisų veikimą ir apsaugant transporto priemonės elektros sistemą nuo gedimų.
Bendra Informacija apie Saugiklius ir Rėles
Pagrindinė PEUGEOT 207 SW (WK_) rėlių paskirtis yra valdyti įjungimo, išjungimo ir srovės padavimo procesus. Dažniausiai rėlės yra sumontuotos valdymo bloke arba prie įrenginio, kuriam valdyti jos yra skirtos. Saugiklių dėžė yra įmontuota salone ir/arba variklio skyriuje. Saugikliai yra skirti apsaugoti nuo per didelių įtampos šuolių. Sugedus tam tikram įtaisui, saugikliai saugo nuo trumpojo jungimo. Saugikliai rūšiuojami pagal praleidžiamą įtampos stiprumą ir žymimi amperais nuo 5 iki 120. Sutrikus tam tikro elektros įrenginio funkcionavimui, rekomenduojama tikrinti PEUGEOT 207 SW (WK_) saugiklius ir rėles, nes šios dalys sugesdamos apsaugo nuo didelių elektros sistemos gedimų.
Tinkamai veikianti PEUGEOT 207 SW (WK_) rėlių ir saugiklių sistema užtikrina visų elektros prietaisų funkcionavimą. Tinkamai prižiūrimi ir reguliariai tikrinami PEUGEOT 207 SW (WK_) rėlės ir saugikliai tarnaus ilgai ir efektyviai.

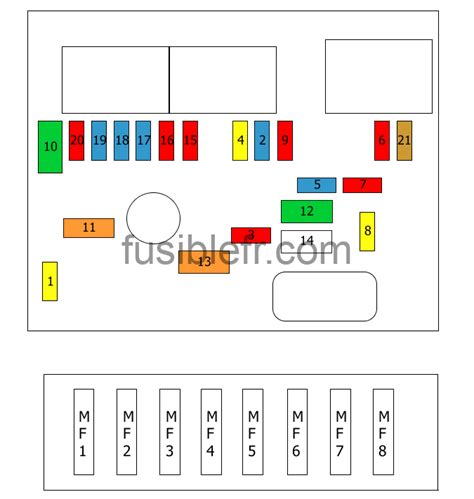

Peugeot 207 Saugiklių Dėžučių Schemos ir Aprašymai
Peugeot 207 modelis buvo gaminamas nuo 2006 iki 2012 metų, siūlant skirtingas kėbulo versijas: hečbeką, SW (universalas) ir CC (kupė). Restylingas 2009 metais pakeitė ne tik automobilio išorę, bet ir interjerą. Šiame modelyje yra dvi pagrindinės saugiklių ir rėlių dėžės.

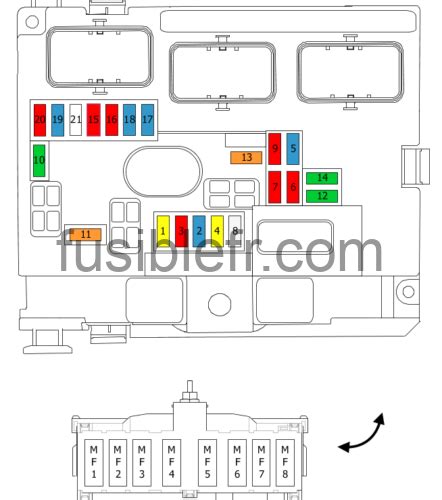

Salono Saugiklių Dėžė
Salono saugiklių dėžė yra įrengta salone, po prietaisų skydeliu, kairėje pusėje. Norint prie jos prieiti, reikia nuimti dangtelį, patraukiant jo viršutinę dalį. Saugikliai yra apačioje, o jų numeriai pažymėti ant šono.
Saugiklių sąrašas salone (priklausomai nuo versijos ir metų):
- F1 (15A): Galinio stiklo valytuvas.
- F3 (5A): Oro pagalvės ir pirotechninių įtemptuvų valdymo blokas.
- F4 (10A): Sankabos pedalo kontaktorius, diagnostikos lizdas, elektrochrominis salono veidrodis, oro kondicionierius, vairo kampo daviklis, dyzelinio kietųjų dalelių filtro siurblys.
- F5 (30A): Elektriniai langai, galiniai elektriniai langai, stoglangis, panoraminio stogo žaliuzės (SW).
- F6 (30A): Priekiniai elektriniai langai, maitinimo šaltinis sulankstomiems veidrodėliams.
- F7 (5A): Priekiniai ir galiniai salono žibintai, skaitymo žibintai, kosmetinio veidrodėlio apšvietimas, daiktadėžės apšvietimas, laikrodis.
- F8 (20A): Automobilio radijas, radijo telefonas, CD keitiklis, daugiafunkcis ekranas, laikrodis, vairo mygtukai, padangų slėgio stebėjimo sistema, priekabos serviso blokas.
- F9 (30A): Priekinis 12V lizdas, galinis 12V lizdas (SW). Šis saugiklis taip pat atsakingas už automobilio žiebtuvėlį.
- F10 (15A): Signalizacijos sirena, signalizacijos valdymo blokas, prisitaikantys priekiniai žibintai.
- F11 (15A): Diagnostikos lizdas, apsaugos nuo vagystės silpnosios srovės kontaktorius, automatinės pavarų dėžės valdymo blokas.
- F12 (15A): Lietaus/šviesos daviklis, stiprintuvas, priekabos serviso blokas, vairavimo mokyklos modulis.
- F13 (5A): Variklio serviso blokas, ABS rėlė, dvigubos funkcijos stabdžių kontaktorius.
- F14 (15A): Prietaisų skydelis, saugos diržų įspėjamoji lemputė, priekinių žibintų reguliavimas, oro kondicionierius, laisvų rankų įranga, galinio parkavimo daviklių valdymo blokas, oro pagalvės.
- F15 (30A): Centrinis užraktas ir papildomas užraktas.
- F17 (40A): Galinio stiklo ir išorinių veidrodėlių atitirpinimas.
- SH PARC: Shunt.
- G39: Aukštos kokybės garso stiprintuvas.
- G40: Šildomos vairuotojo ir keleivio sėdynės.
- F2: Nenaudojamas.

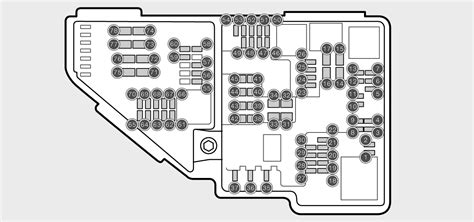

Variklio skyriaus Saugiklių Dėžė
Variklio skyriaus saugiklių dėžė yra įrengta variklio skyriuje, kairėje pusėje, prie akumuliatoriaus, po apsauginiu dangteliu. Joje taip pat yra rėlės.
Saugiklių sąrašas variklio skyriuje (Tipas 1):
- F1 (20A): Variklio valdymo bloko maitinimo šaltinis ir aušinimo ventiliatoriaus rėlė, paskirstymo solenoidai ir anglies filtras (1.6 I THP 16V), oro masės matuoklis (dyzelinas), kuro siurblys (dyzelinas), vandens jutiklis dyzeline kuro sistemoje (dyzelinas), EGR solenoidai, oro pašildytuvas (dyzelinas).
- F2 (15A): Garso signalas (garso signalas).
- F3 (10A): Priekinio ir galinio stiklo plovimo sistemos.
- F4 (20A): Priekinių žibintų plovimo sistema.
- F5 (15A): Kuro siurblys (benzinas), turbokompresoriaus solenoidai (1.6 I THP 16V).
- F6 (10A): Transporto priemonės greičio daviklis, automatinė pavarų dėžė.
- F7 (10A): Elektrinis vairo stiprintuvas, prisitaikantys priekiniai žibintai, prisitaikančių priekinių žibintų valdymo rėlė, perjungimo ir apsaugos blokas (dyzelinas).
- F8 (25A): Paleidimo grandinės valdymas.
- F9 (10A): ABS/ESP valdymo blokas, stabdžių pedalo jungiklis.
- F10 (30A): Variklio valdymo bloko aktyvatoriai (benzinas: uždegimo ritės, solenoidai, deguonies davikliai, purkštukai, kaitinimo žvakės, kontroliuojamas termostatas) (dyzelinas: solenoidai, kaitinimo žvakės).
- F11 (40A): Oro kondicionieriaus ventiliatorius.
- F12 (30A): Priekinio stiklo valytuvų žemas/aukštas greitis.
- F13 (40A): Išmaniojo serviso bloko maitinimo šaltinis (+ po kontakto).
- F14 (30A): Dyzelinis pašildytuvas.
- F15 (10A): Kairiojo priekinio žibinto tolimoji šviesa.
- F16 (10A): Dešiniojo priekinio žibinto tolimoji šviesa.
- F17 (15A): Kairiojo priekinio žibinto artimoji šviesa.
- F18 (15A): Dešiniojo priekinio žibinto artimoji šviesa.
Didelės galios saugikliai (Maxi Fuse) variklio skyriuje:
- MF1 (70A): Ventiliatorių grupė.
- MF2 (20A): ABS siurblys.
- MF2 (30A): ESP siurblys.
- MF3 (20A): ABS solenoidai.
- MF3 (30A): ESP solenoidai.
- MF4 (60A): Išmaniojo serviso bloko maitinimo šaltinis.
- MF5 (60A): Išmaniojo serviso bloko maitinimo šaltinis.
- MF6 (30A): Papildomas ventiliatorius [1.6 I THP 16V].
- MF7 (80A): Salono saugiklių dėžė.
- MF8: Nenaudojamas.
- MF9 (80A): Šildymo bloko maitinimas (dyzelinas).
- MF10 (80A): Elektrinis vairo stiprintuvas.
- MF11 (40A): Valvetronic elektrinis variklis (1.6 I THP 16V).
Kaip pakeisti uždegimo žvakės PEUGEOT 207 [AUTODOC PAMOKA]
Svarbu atkreipti dėmesį, kad Peugeot 207 saugiklių dėžučių schemos gali skirtis priklausomai nuo automobilio gamybos metų ir komplektacijos. Visada rekomenduojama pasitikslinti konkrečią schemą pagal Jūsų automobilio VIN kodą arba techninę dokumentaciją.
