Šiame vadove pateikiama informacija apie Peugeot 407 automobilio prietaisų skydelio indikatorius ir jų reikšmes, taip pat apie saugiklių dėžučių schemas. Suprasdami šiuos ženklus, galėsite greičiau reaguoti į galimas problemas ir užtikrinti saugesnę kelionę.
Pagrindiniai Peugeot 407 prietaisų skydelio indikatoriai
Prietaisų skydelio indikatoriai yra svarbūs jūsų automobilio būklės rodikliai. Štai keletas dažniausiai pasitaikančių Peugeot 407 indikatorių ir jų reikšmių:
- Variklio valdymo indikatorius (Check Engine Light): Šis indikatorius rodo problemą variklio valdymo sistemoje.
- ABS indikatorius: Šis indikatorius informuoja apie problemą stabdžių antiblokavimo sistemoje (ABS). Dažnai jis įsižiebia kartu su stabdžių sistemos indikatoriumi.
- Oro pagalvės indikatorius: Įsižiebus šiam indikatoriui, tai reiškia, kad yra problema jūsų Peugeot 407 oro pagalvių sistemoje. Dažnai tai gali būti tiesiog atsilaisvinęs jungiklis, tačiau kartais problema gali būti rimtesnė.

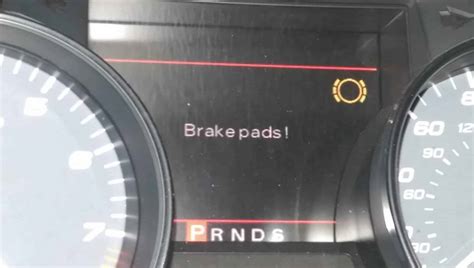

- Stabdžių sistemos indikatorius: Šis indikatorius jūsų Peugeot 407 gali reikšti, kad sumažėjęs stabdžių skysčio lygis - patikrinkite jo lygį kuo greičiau. Jei stabdžių skysčio lygis yra tinkamas, gali tekti kreiptis į artimiausią Peugeot servisą. Šis indikatorius gali degti kartu su ABS indikatoriumi, jei Peugeot 407 turi ABS sistemos gedimą.
- „Pėda ant stabdžio“ indikatorius: Kai šis indikatorius užsidega, turite paspausti stabdžių pedalą (pavyzdžiui, užvedant variklį).
- Vandens dyzelino filtre indikatorius: Šis indikatorius įsijungia kelioms sekundėms kiekvieną kartą įjungus degimą. Jei jis užsidega varikliui dirbant, tai rodo įpurškimo sistemos pažeidimo riziką.
- ESP (traukos kontrolės) indikatorius: Šis indikatorius įsijungia kelioms sekundėms kiekvieną kartą įjungus degimą. Kol variklis dirba ir automobilis juda, jis mirksi, jei sistema yra aktyvuota.
- Kaitinimo žvakių indikatorius: Palaukite, kol šis indikatorius užges, prieš užvesdami variklį.
- Vairo stiprintuvo indikatorius: Šis indikatorius įsijungia kelioms sekundėms kiekvieną kartą įjungus degimą. Jei indikatorius užsidega automobilio judėjimo metu, tai rodo elektrinės vairo sistemos gedimą.
- Aušinimo skysčio indikatorius: Šis indikatorius įsijungia kelioms sekundėms kiekvieną kartą įjungus degimą. Jei šis indikatorius užsidega varikliui dirbant, tai rodo neįprastą aušinimo skysčio temperatūros padidėjimą. Nedelsdami sustokite. Patikrinkite aušinimo skysčio lygį. Norėdami tai padaryti, palaukite, kol variklis atvės, prieš papildydami lygį.
- STOP indikatorius: Šis indikatorius mirksi kelias sekundes kiekvieną kartą įjungus degimą.

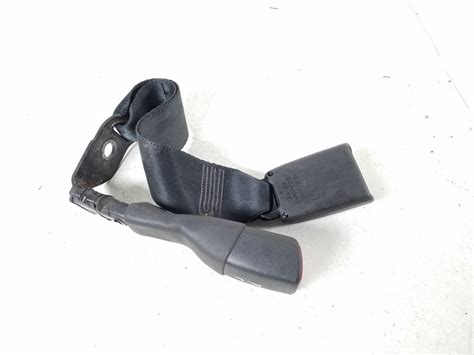

- Sėdynės diržo indikatorius: Vienas ar daugiau jūsų keleivių nedėvi saugos diržo.
- Akumuliatoriaus indikatorius: Šis indikatorius užsidega užvedus variklį, bet turėtų užgesti po kelių sekundžių. Jei akumuliatoriaus indikatorius jūsų Peugeot 407 neužgesta, tai reiškia, kad akumuliatorius neįkraunamas.
- Alyvos indikatorius: Jei šis indikatorius užsidega normaliai veikiant ir girdite pyptelėjimą, būtina sustoti. Turite patikrinti alyvos lygį ir, jei reikia, papildyti.
- Serviso indikatorius: Šis indikatorius įsijungia kelioms sekundėms kiekvieną kartą įjungus degimą. Jei šis indikatorius užsidega varikliui dirbant, kartu su garsiniu signalu ir pranešimu daugiafunkciame ekrane, tai rodo problemą vienoje iš sistemų, kuriai nėra skirto atskiro indikatoriaus.
Norint greitai susipažinti su automobilio indikatoriais, siūlome peržiūrėti šią informacinę lentelę:
| Indikatoriaus Simbolis | Reikšmė | Veiksmai |
|---|---|---|
 | Variklio valdymo problema | Patikrinti variklį diagnostikos prietaisu. |
 | ABS sistemos gedimas | Patikrinti ABS sistemą diagnostikos prietaisu. |
 | Oro pagalvių sistemos problema | Patikrinti oro pagalvių sistemą diagnostikos prietaisu. |
 | Mažas stabdžių skysčio lygis arba ABS gedimas | Patikrinti stabdžių skysčio lygį, prireikus kreiptis į servisą. |
 | Akumuliatoriaus įkrovimo problema | Patikrinti akumuliatorių ir įkrovimo sistemą. |
 | Žemas alyvos lygis arba alyvos slėgio problema | Nedelsiant sustoti, patikrinti alyvos lygį ir papildyti. |
 | Per aukšta aušinimo skysčio temperatūra | Nedelsiant sustoti, leisti atvėsti varikliui, patikrinti aušinimo skysčio lygį. |
 | Vairo stiprintuvo sistemos gedimas | Patikrinti vairo stiprintuvo sistemą. |
 | Sėdynės diržas neužsegta | Užsisegti sėdynės diržą. |
Kiekvieno automobilio prietaisų skydelio įspėjamojo lemputės paaiškinimas
Peugeot 407 Saugiklių Dėžučių Schemos (1-os kartos modeliams, pvz., "D22", "D23", "D25")
Peugeot 407 2006 metų 1-os kartos modeliai turi 3 skirtingas saugiklių dėžutes. Žemiau pateikiamos jų schemos. Svarbu pasirinkti tinkamą jūsų automobilio metų modelio schemą.
Prietaisų Skydelio Saugiklių Dėžutė (Diagrama 1)
MINI Saugikliai:
- F1 (15A): Galinio stiklo valytuvas.
- F2 (30A): Centrinis/papildomas durų užraktas.
- F3 (5A): Oro pagalvės.
- F4 (10A): ESP dviejų ašių daviklis, diagnostikos jungtis, stoglangis (Sedan), kampo daviklis.
- F5 (30A): Priekiniai sekvenciniai elektriniai langai, stoglangis (Sedan), panoraminio stogo uždengimo mechanizmas (407 SW).
- F6 (30A): Galiniai sekvenciniai elektriniai langai.
- F7 (5A): Daiktadėžės apšvietimas, šoniniai posūkių rodikliai, priekiniai ir galiniai salono žibintai, skaitymo lemputės, veidrodėlio apšvietimas.
- F8 (20A): CD keitiklis, daugiafunkcis ekranas, automobilio radijas, vairo valdymo mygtukai, priekabos serviso dėžutė, signalizacijos blokas, navigacijos-telematikos sistema (priklausomai nuo paskirties).
- F9 (30A): Cigarečių žiebtuvėlis, telematikos sistema (priklausomai nuo paskirties), galinis 12V priedų lizdas (maksimali galia 100W).
- F10 (15A): Padangų slėgio stebėjimo sistema.
- F11 (15A): Diagnostikos jungtis, apsaugos nuo vagysčių kontaktas.
- F12 (30A): Laisvų rankų įrangos komplektas, priekabos lizdas, priekabos serviso dėžutė, galinis parkavimo jutiklis, elektrinė keleivio sėdynė, lietaus ir šviesos jutiklis, signalizacija.
- F13 (5A): Variklio serviso blokas, valytuvų relės valdymas.
- F14 (15A): Vairuotojo sėdynės atminties blokas arba elektrinė vairuotojo sėdynė (kombinuota), oro kondicionieriaus panelė, oro pagalvės valdymo blokas.
ATO Saugikliai:
- F17 (40A): Šildomas galinis langas.
- SHPARK (Shunt): SHPARK shunt.
- AU6 (15A): Elektrinis vaikų saugos užraktas, galinių durų papildomas užraktas.
Prietaisų Skydelio Saugiklių Dėžutė (Diagrama 2)
ATO Saugikliai:
- 29 (5A): Telematikos sistema (priklausomai nuo paskirties).
- 30 (30A): Vairuotojo elektrinė sėdynė be atminties modulio.
- 31 (30A): Keleivio elektrinė sėdynė be atminties modulio.
- 32 (15A): Galinis 12V priedų lizdas (maksimali galia 100W).
- 36 (30A): Vairuotojo sėdynės atminties modulis.
- 37 (15A): Šešių pavarų automatinės greičių dėžės maitinimas.
- 38 (30A): Šildomos dešinė ir kairė sėdynės.
- 39 (ATO): Priekabos serviso modulis (papildomai sumontuotas).
- 40 (30A): Hi-Fi garso sistema.
Variklio skyriaus Saugiklių Dėžutė
MINI Saugikliai:
- F1 (20A): Variklio valdymo blokas.
- F2 (15A): Garso signalas.
- F3 (10A): Priekinio ir galinio stiklo plovikliai.
- F4 (20A): Priekinių žibintų plovikliai.
- F5 (15A): Variklio valdymo aktuatoriai (kuro siurblys, anglies filtro išleidimo vožtuvai ir kt.).
- F6 (10A): Automatinės greičių dėžės valdymo blokas.
- F7 (10A): Jungimo ir apsaugos blokas, oro srauto matuoklis, sankabos jungiklis, šešių pavarų automatinės greičių dėžės jungiklis, STOP jungikliai, elektrochrominis veidrodis, panoraminio stogo uždengimo valdikliai (407 SW).
- F8 (20A): Uždegimo spynelė.
- F9 (10A): Elektroninis ksenoninių žibintų maitinimas, STOP jungiklis, vairo stiprintuvo siurblio grupė, keturių pavarų automatinės greičių dėžės valdymo blokas, CCA užrakto relė.
ATO Saugikliai:
- F10 (30A): Variklio valdymo aktuatoriai (uždegimo ritės, solenoidai, deguonies jutikliai).
- F11 (40A): Oro kondicionieriaus mygtukas arba nenaudojamas.
- F12 (30A): Priekinio stiklo valytuvas.
- F13 (40A): Pažangaus serviso bloko maitinimas (+ po kontakto).
- F14 (30A): Oro siurblys.
Pastaba: Peugeot 407 saugiklių dėžučių schemos gali skirtis priklausomai nuo automobilio metų. Pasirinkite tinkamą schemą savo transporto priemonei.
Naudodamiesi šiuo vadovu, galėsite lengviau suprasti savo Peugeot 407 prietaisų skydelio indikatorius ir greičiau reaguoti į galimus gedimus, taip užtikrindami savo automobilio techninę būklę ir saugumą kelyje.
