Ratų suvedimo stendai yra viena iš daugelio šiuolaikinių automobilių servisų naudojamų įrangų. Šie įrenginiai skirti tikrinti ir reguliuoti ratų išvirtimo kampą automobiliams su 12-20 colių skersmens ratlankiais. Naudojant šiuolaikinius bekontakčius magnetinius rezistinius posūkio ir nuolydžio daviklius, didelės raiškos CCD kameras, duomenis perduodančias aukšto dažnio radijo kanalais (Bluetooth) ir kitas technologijas, ratų suvedimo stendai leidžia tiksliai nustatyti ir koreguoti pagrindinius automobilių ratų ašių parametrus.

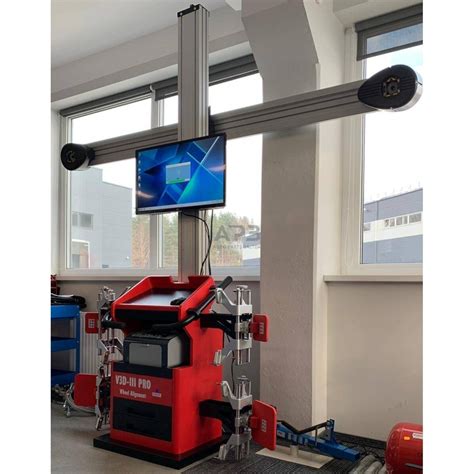

Kompiuteriniai ratų suvedimo kampų tikrinimo ir reguliavimo stendai yra matavimo įrenginiai, skirti kontroliuoti pagrindinius bet kurio tipo lengvųjų automobilių ratų, kurių ratlankiai nuo 10 iki 20 colių, ašių parametrus. Įrenginys leidžia matuoti ir reguliuoti valdomų ir nevaldomų ratų suvedimo kampą. Matuojami šie parametrai:
- Priekinių ir galinių ašių: visą ir individualų ratų suvedimo kampus, ratų išvirtimo kampą, ratų pasislinkimo kampą, ašių simetrijos kampą.
- Priekinių ašių (valdomų ratų): ratų ašies pasukimo išilginio nuolydžio kampą, ratų ašies pasukimo skersinio nuolydžio kampą.
Naudodamas tikslius ir stabilius daviklius, įrenginys išmatuoja kampinius parametrus, nusakančius automobilio ašių ir ratų padėtį. Įrenginį sudaro precizinių daviklių ir matavimo rezultatų apdorojimo mikroprocesorių sistemos, kompiuterinis stovas su elektroniniu bloku (sukurtas naudojant personalinio kompiuterio bazę) su spausdintuvu, belaidis nuotolinio valdymo pultelis ir pagalbinių įrenginių komplektas.
Davikliai sukomponuoti keturiuose matavimo blokuose - dviejuose priekiniuose ir dviejuose galiniuose. Kartais galima naudoti tik du priekinius blokus, tačiau tada, reguliuojant ratų suvedimą, ne visada galima nustatyti centrinę vairo padėtį. Matavimo blokai turi magnetinius rezistinius posūkio daviklius, skirtus matuoti kampus horizontaliose plokštumose, ir magnetinius rezistinius daviklius kampams matuoti vertikaliose plokštumose.
Įrenginiai skirstomi į šias kategorijas:
- „Uždarojo kontūro“: turi 8 daviklius, matuojančius horizontalių plokštumų posūkio kampus ir leidžiančius išmatuoti visus pasislinkimo ir simetrijos kampus.
- „Atvirojo kontūro“: turi 6 daviklius, matuojančius horizontalių plokštumų posūkio kampus ir leidžiančius išmatuoti pagrindinius pasislinkimo ašies kampus (priekinio tilto pasislinkimo kampą, traukos veikimo jėgos kampą), tačiau neleidžia išmatuoti galinio tilto pasislinkimo ir geometrinės ašies nukrypimo kampo.
- „2 MB“: turi 4 daviklius, matuojančius horizontalių plokštumų posūkio kampus ir leidžiančius išmatuoti tilto suvedimo ir pasislinkimo kampą tik vienoje ašyje. Norint išmatuoti kitos ašies kampus, tenka perstatyti matavimo blokus, kas gaišta papildomą laiką.
Bet kokiu atveju, toks įrenginys leidžia kontroliuoti visų keturių automobilio ratų ašių padėtį. Matavimo procesas vyksta perjungiant programas klaviatūra ar nuotolinio valdymo pulteliu.
Įrenginio personalinio kompiuterio atmintyje yra duomenų bazė, kurioje saugoma informacija apie daugybę automobilių modelių. Diagnostinės kontrolės metu informacija apie ratų kampų padėtį nuolat siunčiama į įrenginį ir pateikiama ekrane kartu su automatiniu parametrų įvertinimu, lyginant juos su nustatytomis techninės dokumentacijos normomis.
Kodėl svarbus ratų suvedimas?
Daugelis automobilių vairuotojų periodiškai neatlieka ratų suvedimo, manydami, kad tai nėra kritinis gedimas. Tačiau automobilį ar kitą transporto priemonę vis tiek galima eksploatuoti su blogu ratų suvedimu, tačiau komforto jau nebėra. Saugumas, vairavimo komfortas, kuro ekonomija, padangų tarnavimo laikas - visus šiuos aspektus labai stipriai lemia tinkamas ratų suvedimas.
Ratų geometrija, dar kitaip vadinamas ratų suvedimas, yra labai svarbus tiek Jums, tiek aplinkiniams, nes visa tai lemia bendrą padėtį keliuose. Netinkamas ratų suvedimas pablogina automobilio važiavimo kryptį, o stipriai stabdant automobilis gali krypti į šoną. Tokių minusų yra gerokai daugiau, tad visi mes privalome rūpintis, jog eksploatuojamos transporto priemonės būtų visapusiškai tvarkingos.
Periodiškai atliekama ratų geometrija turi daug naudos transporto priemonės savininkui. Dėl mažesnio pasipriešinimo važiuojant, sumažėja kuro sąnaudos. Taip pat dėl sumažėjusios trinties su kelio paviršiumi, didėja padangų eksploatacijos laikas, jos dyla tolygiai, mažiau dėvisi automobilio važiuoklė, kadangi neapsikrauna joje sumontuoti mazgai.
Dažnai tenka matyti internete nuotraukų, kaip ratų suvedimas atliekamas tiesiog namų sąlygomis. Tam gali prireikti patvaraus siūlo ir vienintelio įrankio - matavimo priemonės. Atlikimo procedūra nėra sudėtinga: priglauskite siūlą prie priekinės ašies priekinės rato dalies ir kitą galą priglauskite prie galinės ašies galinės rato dalies, arba atitraukite siūlą vienodu atstumu nuo ratų (pvz., 5 cm nuo centrinės skylės). Vėliau išmatuokite atstumus nuo vieno ratlankio krašto ir kito. Jeigu atstumai nesiskiria, viskas gerai. Tačiau toks būdas leidžia tik apytiksliai patikrinti ratų geometriją ir nėra toks tikslus kaip atlikta su 3D ratų suvedimo stendu. Geriau šį darbą patikėti profesionaliems automobilių mechanikams.
Kada reikia atlikti ratų suvedimą?
Pagrindinės taisyklės, kada reikia atlikti ratų geometriją, yra šios:
- Periodiškai, kas 15 - 20 tūkstančių kilometrų.
- Pajutus, kad važiuojant tiesiai automobilį traukia į šoną.
- Pajutus, kad stabdant automobilis krypsta.
- Kai netolygiai dyla padangos.
- Pajutus nestabilumą vairuojant kelyje.
- Kai vairas sunkiai grįžta į pradinę padėtį.
- Po labai stipraus smūgio į duobę ar kitokią kliūtį.
- Pakeitus automobilio pakabos dalis.
- Po padangų keitimo.
- Sumontavus naujas padangas.
- Kai automobilis neseniai turėjo eismo įvykį.
- Pastebėjus pastebimai padidėjusias kuro sąnaudas.
- Jeigu automobilio spindulys apsisukant į vieną ir į kitą pusę nėra vienodas.
- Permontavus amortizatorių spyruokles iš aukštesnių į žemesnes ir atvirkščiai.
- Įdėjus naujus įdėklus po automobilio spyruoklėmis.
- Po šių pakabos remonto darbų: sailentbloko keitimo; rutulinių atramų keitimo; vairo traukių antgalių keitimo; vairo reduktorių ir vairo pavaros keitimo; švytuoklės šakės keitimo; pakabos svirčių keitimo.
- Pakeitus spyruoklių, statramsčių, amortizatorių į kitą tipą (pvz., tepalinius į dujinius ar atvirkščiai), nes pasikeitus šiems elementams, gali pasikeisti ir ratų suvedimo kampas.
Po tinkamai atlikto ratų suvedimo, pastebimai pajusite skirtumą kelyje. Automobilis pasižymės šiomis savybėmis: maksimaliai padidėjusiu padangų tarnavimo laiku, geresniu automobilio stabilumu, manevringumu ir lengvu valdymu, mažesnėmis kuro sąnaudomis, geru riedėjimu.
Kas yra suvedimas, išvirtimas ir kasteris?
- Ratų suvedimas (Toe): tai atstumas tarp tos pačios ašies ratų užpakalinių briaunų, minus atstumas tarp priekinių briaunų. Jeigu atlikto suvedimo rezultatai yra lygūs „0“, suvedimas yra idealus. Dar kitaip, ratų geometriją galima paaiškinti kaip kampas tarp judėjimo krypties ir ratų sukimosi plokštumos.
- Ratų išvirtimas (Camber): tai kampas tarp vertikalės ir automobilio ratų sukimosi plokštumos. Jis laikomas neigiamu, jei ratai viršutine puse nukreipti į vidų, arba teigiamu, jeigu viršutinė pusė į išorę. Nulinis išvirtimas užtikrina minimalų padangų susidėvėjimą ir atitinkamai padidina jų tarnavimo laiką. Neigiamas išvirtimas pagerina stabilumą posūkiuose.

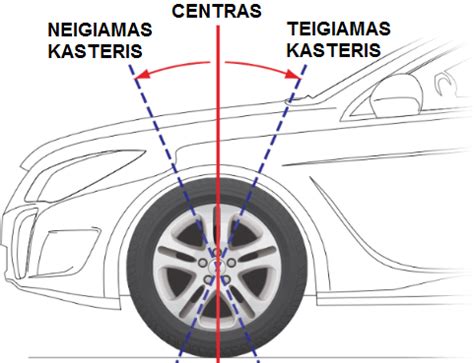

- Kasteris (Caster): kampas tarp vertikalės ir rato sukimosi išilginėje automobilio plokštumoje ašies projekcijos. Išilginis posvyris užtikrina ratų išsilyginimą, priklausantį nuo automobilio greičio.
Kokie yra ratų suvedimo stendų skirtumai?
Rinkoje yra eksploatuojami CCD, 3D, 5D ir bekontakčiai ratų suvedimo stendai. Jie taip pat skiriasi tuo, kokioms transporto priemonėms yra skirti - gali būti lengvųjų automobilių, tačiau taip pat ir sunkvežimių suvedimo stendai.
- CCD ratų suvedimo stendai: tai kompiuteriniai ratų suvedimo stendai. Dėl žemos kainos, šiuos stendus naudoja dauguma servisų, tačiau jie tampa vis mažiau paklausūs. CCD sensoriai yra jautrūs sukrėtimams ir gali rodyti netikslius parametrus, dėl ko suvedimas gali būti blogai atliktas. Rezultatų greitis, palyginus su 3D kartos stendais, gali skirtis iki kelių kartų.
- 3D ratų suvedimo stendai: vis labiau populiarėjantys stendai, kurių siekia įsigyti net CCD stendų turėtojai. Su 3D stendais galima džiaugtis daug tikslesniais ir platesniais matavimų rezultatais, apskaičiuoti daugiau automobilio parametrų. Kitas privalumas - greitis, kadangi darbas atliekamas gerokai greičiau. 3D stendų taikiniai, dedami ant automobilio ratų, yra atsparūs smūgiams ir neturi elektroninių komponentų, kurie galėtų sugesti ir teikti klaidingus duomenis. Nors 3D stendai yra brangesni už CCD, tačiau jų eksploatacija pigesnė, mažiau gendančių detalių, nereikia periodiškai kalibruoti. 3D technologija yra kur kas pažangesnė, turi aukštesnės raiškos, patikimiau ir tiksliau dirbančias automatines kameras, mažesnius, patogesnius ir labiau apsaugotus taikinius. Duomenys yra tikslesni, sumažėja žmogiškosios klaidos tikimybė.
- 5D ratų suvedimo stendai: tai pažangi 5D technologija, stendai panašūs į 3D, tačiau rezultatai matuojami 5 kameromis. Duomenys nuskaitomi su daugiau kamerų, todėl jie dar tikslesni ir greičiau pateikiami. Tačiau tokie stendai nėra patys populiariausi.
- Bekontakčiai ratų suvedimo stendai: sistema, galinti idealiai išmatuoti automobilio ratų geometrijos parametrus, nepaliečiant paties ratlankio. Lazerių ir kamerų sistemos užtikrina, kad ratlankis nebus pažeistas, ir sutaupo laiko, nes nereikia numontuoti ratlankių. Privalumai: nereikalingi jokie kompensacijos darbai, automobilio duomenys nuskaitomi iš karto lazerine technologija, nesudėtingas valdymas, nereikia reguliuoti spaustuvų ir taškų, nėra pakėlimo aukščio apribojimo, matavimui nereikalingas sąlytis su ratlankiais, greitesnis suvedimo atlikimas, realaus laiko matavimo rezultatai, idealiai tikslūs duomenys, ratlankiai lieka nesubraižyti.
Ką reikia žinoti apie ratų suvedimo paslaugas?
Ratų geometrijos patikros ir reguliavimo darbai atliekami pakankamai greitai - įprastai iki valandos, priklausomai nuo pirminių rezultatų. Šios paslaugos įkainiai nėra dideli, lyginant su kitomis autoremonto paslaugomis. Vidutiniškai šios paslaugos atlikimas Lietuvoje kainuoja nuo 20 iki 30 eurų. Rekomenduojama ratų suvedimą atlikti reguliariai, bent kartą į metus.
Pačios paslaugos atlikimui papildomos įrangos daug nereikės. Be ratų suvedimo stendo, reikės keturių kolonų keltuvo (galimas suvedimas ir ant „duobės“), patogios darbinės lempos, įrankių komplekto, indukcinio kaitintuvo, jeigu pakabos detalės būtų sunkiai atsukamos.
Kaip išsirinkti tinkamą ratų suvedimo stendą?
Vienas svarbiausių kriterijų yra duomenų bazė, kurią turi ratų suvedimo stendas programinėje įrangoje. Taip pat svarbu, kaip dažnai atnaujinama duomenų bazė, kadangi naujų automobilių į rinką išleidžiama kiekvieną dieną. Įvertinkite, kokius automobilius aptarnaujate, kadangi tai padės įvertinti reikalingą funkcionalumą. Taip pat svarbu įvertinti, su kokiu transporto parku dirbate, kadangi automobilių ir sunkvežimių suvedimo stendai labai skiriasi.
Ratų suvedimo stendo programinė įranga yra ypač svarbi, kadangi nuo jos priklausys darbo efektyvumas. Programinė įranga su patogiu ir intuityviu valdymu gerokai palengvins darbo dieną. Rinkitės tokį suvedimo stendą, kur nuolatos pateikiamos darbų atlikimo sekos nuotraukomis ir kiekviename žingsnyje gaunamos instrukcijos ekrane.
Įvertinkite, kur laikysite ratų suvedimo stendą ir kokio tipo jums reikia. Įvairiems stendams gali būti reikalingi keltuvai, o kai kuriems pakaks duobės. Įvertinkite turima darbo erdvę, kadangi įvairiems ratų suvedimo stendams keliami skirtingi reikalavimai. Stacionariems stendams reikia daugiau erdvės.
Dar vienas svarbus kriterijus yra darbų atlikimo greitis. CCD stendai yra lėtesni, o bekontakčiu būdu atliekamas ratų suvedimas yra greičiausias. 3D ratų suvedimo stendai yra plačiausiai naudojami, kadangi jų procedūra yra greita ir tiksli, kas leidžia sutaupyti laiko.
Įvertinkite, ar su ratų suvedimo stendu jau yra kompiuteris ir spausdintuvas. Spausdintuvas reikalingas, kad vėliau klientui galėtumėte parodyti darbų rezultatus prieš ir po geometrijos reguliavimo. Kompiuterio ekrane matysite visas procedūras bei žingsnius, reikalingus darbų atlikimui.
Griebtuvai yra ne ką mažiau svarbu. Tai vienas svarbiausių faktorių, kadangi nuo jo priklausys duomenų tikslumas ir atlikimo trukmė.
Ratų suvedimas ir kompiuterinė geometrijos patikra
Viena iš problemų, kuri gana greitai gali paveikti automobilį ir kenkti saugiam vairavimui, yra neteisingas ratų suvedimas, dar vadinamas kompiuterine ratų geometrija. Aukščiausia kokybė, pažangiausia įranga rinkoje, garantija automobilių remonto darbams, greitas aptarnavimas ir ilgametė patirtis - visa tai užtikrina kokybišką paslaugą.
Jūsų automobilis yra sudėtinga tarpusavyje veikiančių dalių sistema. Kai viena iš šių dalių yra pažeista, tai tik laiko klausimas, kol bus paveiktos kitos prijungtos automobilio dalys. Ratų suvedimas turi įtakos Jūsų automobilio pakabai ir padangų „sveikatai“.
Ratų suvedimas yra transporto priemonės pakabos - sistemos, jungiančios transporto priemonę su ratais, sureguliavimas. Tai nėra pačių ratų ar padangų reguliavimas. Svarbiausias ratų suvedimo tikslas yra padangų kampų reguliavimas, o tai turi įtakos jų kontaktui su keliu.
Atlikdamas ratų suvedimą, mechanikas daugiausia rūpinasi trimis dalykais:
- Rato išvirtimas žiūrint iš priekio: tai padangos kampas į vidų arba į išorę. Per didelis įlinkis į vidų arba į išorę, dar vadinamas neigiamu ar teigiamu kampu, rodo netinkamą išlyginimą ir jį reikės sureguliuoti.
- Rato išvirtimas žiūrint iš viršaus: žiūrima, kiek padangos pasisuka į vidų arba į išorę.
- Išilginis ašies pasvirimo kampas sukantis ratams: padeda subalansuoti vairavimą, stabilumą ir posūkius.
Dažna transporto priemonės ratų išstūmimo priežastis yra staigus smūgis, kai jie į ką nors atsitrenkia važiuojant pakankamai dideliu greičiu. Automobilio įvažiavimai į duobes, atsitrenkimas į šulinėlius be dangčių gali rimtai pakenkti pakabai, ratų suvedimui ir balansavimui. Maži susidūrimai ir atsitrenkimas į kelkraštį taip pat gali išvesti automobilį iš rikiuotės.
Be padangų nusidėvėjimo, svarbiausia priežastis, kodėl ratų suvedimas yra svarbus saugiam vairavimui, yra būtinybė sumažinti transporto priemonės pakabos komponentų įtempimus bei pagerinti transporto priemonės valdymą.
Jei įtariate, kad Jums gali tekti atlikti ratų suvedimą, atkreipkite dėmesį į šiuos požymius:
- Automobilį važiuojant traukia į bet kurią pusę.
- Vairas nėra tiesus, kai automobilis juda tiesiai.
- Netolygus padangų nusidėvėjimas - viena pusė protektoriaus dyla greičiau nei kita.
- Padidėjęs degalų suvartojimas dėl didesnės pasipriešinimo jėgos.
- Vairavimo nestabilumas ar keistas vairo jautrumas.
Ratų geometrijos patikra ir derinimas trunka iki 2 valandų, kol atliekamas diagnostinis patikrinimas ir koregavimas. Transporto priemonė pastatoma ant platformos, kuri leidžia ratams pasisukti, kol kompiuteris apskaičiuoja orientaciją. Sistema lygina duomenis su automobilio gamintojo specifikacijų duomenų baze. Jei ratų suvedimas neatitinka specifikacijos, atliekamas koregavimas ir patikrinama dar kartą.
Ratų suvedimas yra būtina procedūra, užtikrinanti saugų ir efektyvų vairavimą. Neteisinga ratų geometrija gali sukelti nestabilumą, greitą padangų nusidėvėjimą ir didesnes degalų sąnaudas. Taisyklingą suvedimą užtikrina kompiuterinė įranga ir profesionali korekcija pagal gamintojo nustatymus. Reguliari techninė priežiūra padeda išvengti problemų ir užtikrina optimalų automobilio veikimą.
