Renault Espace III, gamintas nuo 1999 iki 2002 metų, yra erdvus ir praktiškas automobilis, tačiau kaip ir bet kuri technika, jis gali susidurti su įvairiomis problemomis. Šiame straipsnyje aptarsime dažniausiai pasitaikančias problemas, susijusias su saugikliais ir kitais automobilio komponentais, bei pateiksime naudingos informacijos Espace III savininkams.
Dažniausiai Pasitaikančios Problemos ir Jų Sprendimai
Vienas iš forumo dalyvių dalijasi patirtimi įsigijęs 1999 metų dyzelinį Espace III ir susidūręs su keliomis problemomis: Užvedus automobilį užsidega "Airbag" lemputė ir pasigirsta pyptelėjimas, vėliau užsidega "Service" ir rodomas laikrodis bei temperatūra. Neveikia automobilio garso signalas. Neveikia kondicionierius - paspaudus "sniego" mygtuką, variklio darbas nepakinta. Buvo pastebėta, kad vidutinės kuro sąnaudos taip pat nerodomos.
Vėliau paaiškėjo, kad problema su "Airbag" sistema buvo pašalinta pasinaudojus forumų pagalba. Dėl garso signalo problemos, paaiškėjo, kad jis buvo atjungtas, nes nuolat veikė, galimai dėl prikepusios relės. Vėliau paaiškėjo, kad sprendimas buvo paprastas - pajudinti fiskes po priekinėmis sėdynėmis. Po šios procedūros prietaisų skydelyje pradėjo degti "OK" ženklas.
Taip pat kilo problemų su durų atrakinimu ir užsirakinimu: Durys neužsirakina iš vidaus paspaudus lubose esantį mygtuką - varikliukai sudirba, tačiau durys iš vidaus atsidaro. Vienos galinės durys, atrakinus automobilį, pirmą kartą atsidaro tik iš vidaus, vėliau veikia normaliai. Vis dar nerodo vidutinių degalų sąnaudų. Mygtukas prie veidrodėlio atrakina automobilį iš išorės, savisaugai.
Kitas forumo dalyvis, turintis 2,2 dCi variklį, ieškojo informacijos apie pagrindinio diržo keitimą ir galimas remonto vietas bei kainas. Tai rodo, kad pagrindinio diržo trūkimas yra rimta problema, ypač su 2,2 varikliu, ir reikalauja greito sprendimo. Kitas Espace III savininkas, turintis 1.9 dTi variklį, prisijungė prie diskusijos, taip pat nurodydamas savo automobilio modelį.
Kalbant apie Espace IV modelį, vienas savininkas pasidalino savo patirtimi dėl kuro sąnaudų. Jis nurodo, kad priklausomai nuo automobilio svorio, sąnaudos svyruoja nuo 11 iki 15 litrų. Važiuojant tik trasoje, sąnaudos gali būti iki 10 litrų. Vidutiniškai, neskraidant, sąnaudos siekia 12-13 litrų benzino. Jis taip pat mini, kad dar neįsirengė dujų įrangos.
Kitas forumo dalyvis teiraujasi, ar yra Kaune tokių, kurie vairuoja Espace III su 2.2 dTi varikliu ir galėtų susitikti, kad pasikonsultuotų dėl tam tikrų gedimų ir smulkių detalių veikimo bei jų įtakos automobilio eksploatacijai.
Saugiklių Reikšmės ir Bendra Informacija
Nors konkrečios saugiklių lentelės Espace III (1999-2002 m.) nėra pateikta, dažniausiai pasitaikančios problemos, tokios kaip neveikiantis garso signalas ar kiti elektros prietaisai, gali būti susijusios su saugiklių blokais. Paprastai saugiklių blokai yra įrengti prietaisų skydelio apačioje, vairuotojo pusėje, arba po variklio dangčiu. Svarbu atidžiai patikrinti dangtelyje esančią schemą arba automobilio techninės priežiūros vadovą, jei yra galimybė.
Jei susiduriate su "Airbag" lemputės degimu, tai gali reikšti įvairias problemas: nuo sugedusio daviklio iki jungčių gedimo. Kaip minėta, kartais paprastas fiskių patikrinimas ir sutvarkymas gali išspręsti šią problemą.
Neveikiantis kondicionierius gali būti susijęs su įvairiomis priežastimis: nuo nepakankamo šaltnešio kiekio iki kompresoriaus gedimo ar elektros sistemos problemų. Svarbu atkreipti dėmesį, ar paspaudus mygtuką keičiasi variklio darbas - tai gali rodyti, ar sistema bando įsijungti.
Renault Espace III (1997-2002) Saugiklių ir Relių Schemos
Renault Espece 3 - represents the third generation of this series. The extended version is called the Grand Espace. Produced in 1997, 1998, 1999, 2000, 2001 and 2002. We present a complete description of Renault Espece 3 fuse and relay boxes: locations, diagrams, photos, purpose.
This vehicle has 2 main fuse boxes. One is in the cabin under the passenger’s feet, the second under the hood, behind the battery.
1. Keleivio Salonas
Tipas 1
| Nuotrauka | Schema | Žymėjimas | Aprašymas |
|---|---|---|---|
 | FA(15A) | Atsarginis | |
| FB(10A) | Atsarginis | ||
| FC | Atsarginis | ||
| F1(10A) | Kairės pusės / Priekiniai žibintai | ||
| F2(10A) | Dešinės priekinės / Dešinės galinės žibintai | ||
| F3(7.5A) | Šildomi durų veidrodėliai | ||
| F6(25A) | Elektra valdomos sėdynės | ||
| F9(25A) | Galinio lango valytuvas | ||
| F10(15A) | Variklio valdymo sistema | ||
| F11(15A) | Cigaretės žiebtuvėlis | ||
| F12(25A) | Priekinio stiklo valytuvas | ||
| F13(7,5A) | Atbulinės eigos žibintai | ||
| F14(20A) | Šildomos sėdynės | ||
| F15(25A) | Daugiafunkcis valdymo modulis, priekinio stiklo valytuvai | ||
| F18(10A) | Šildytuvas / oro kondicionierius, atbulinės eigos žibintai | ||
| F19(20A) | Liukas | ||
| F21(15A) | Priekiniai rūko žibintai | ||
| F22(10A) | Galiniai rūko žibintai | ||
| F25(20A) | Garso signalas | ||
| F26(15A) | Audio sistema, elektra valdomi durų veidrodėliai | ||
| F27(10A) | Telefonas | ||
| F28(10A) | Salono apšvietimas | ||
| F29(10A) | Daugiafunkcis valdymo modulis | ||
| F30(5A) | Apsaugos nuo vagystės sistema, aktyvi pakabos sistema | ||
| F31(3A) | Aušinimo ventiliatoriaus variklio relė | ||
| F33(15A) | Audio sistemos šildytuvas / oro kondicionierius | ||
| F34(7.5A) | Papildoma įranga | ||
| F36(7.5A) | Automatinė pavarų dėžė | ||
| F37(7,5A) | Antiblokavimo stabdžių sistema (ABS) | ||
| F38(30A) | Variklio valdymo sistema | ||
| F39(15A) | Oro pagalvė, apsaugos nuo vagystės sistema | ||
| F40(20A) | Kruizo kontrolė, stabdžių žibintai, aktyvi pakabos sistema | ||
| F41(40A) | Elektra valdomi priekiniai langai | ||
| F42(30A) | Garso signalas, žibintų jungiklis | ||
| F57(30A) | Pakabos valdymo sistema |
Tipas 2
| Nuotrauka | Schema | Žymėjimas | Aprašymas |
|---|---|---|---|
 | F1(10A) | Kairės pusės / Priekiniai žibintai | |
| F2(10A) | Dešinės priekinės / Dešinės galinės žibintai | ||
| F3(7.5A) | Šildomi durų veidrodėliai | ||
| F6(25A) | Elektra valdomos sėdynės | ||
| F7(15A) | Oro kondicionierius, centrinis užraktas, imobilaizeris | ||
| F8(15A) | Signalizacija | ||
| F9(25A) | Galinio lango valytuvas | ||
| F10(3A) | Variklio valdymo sistema | ||
| F11(15A) | Cigaretės žiebtuvėlis | ||
| F12(25A) | Priekinio stiklo valytuvas | ||
| F13(10A) | Oro kondicionierius, atbulinės eigos žibintai | ||
| F14(20A) | Šildomos sėdynės | ||
| F15(25A) | Priekinio stiklo valytuvas | ||
| F16(15A) | Kairės pusės priekinis žibintas - tolimosios šviesos | ||
| F17(15A) | Dešinės pusės priekinis žibintas - tolimosios šviesos | ||
| F18(7,5A) | Atbulinės eigos žibintai | ||
| F19(10A) | Liukas | ||
| F20(10A) | Dvigubos degalų tiekimo sistema | ||
| F21(15A) | Priekiniai rūko žibintai | ||
| F22(10A) | Galiniai rūko žibintai | ||
| F23 | Džemperis - padėtis “ACC” | ||
| F24(15A) | Variklio valdymo sistema - Dyzelinas | ||
| F25(20A) | Garso signalas | ||
| F26(5A) | Apsaugos nuo vagystės sistema, audio sistema | ||
| F27(10A) | Audio sistema, telefonas | ||
| F28(10A) | Salono apšvietimas | ||
| F29(20A) | Audio sistema, jungiklių apšvietimas | ||
| F30(5A) | Pakabos valdymo sistema | ||
| F31(3A) | Šildytuvas / oro kondicionierius | ||
| F32(15A) | Audio sistema | ||
| F33 | Šildytuvas / oro kondicionierius | ||
| F34(5A) | Prietaisų skydelis | ||
| F35(5A) | Audio CD keitiklis | ||
| F36(5A) | Automatinė pavarų dėžė | ||
| F37(7,5A) | Antiblokavimo stabdžių sistema (ABS) | ||
| F38(30A) | Variklio valdymo sistema | ||
| F39(15A) | Oro pagalvė, apsaugos nuo vagystės sistema, prietaisų skydelis | ||
| F40(20A) | Kruizo kontrolė, avariniai posūkių žibintai, stabdžių žibintai, aktyvi pakabos sistema | ||
| F41(30A) | Elektra valdomi langai | ||
| F42(30A) | Elektra valdomi langai | ||
| F43 | Džemperis - automatinės pavarų dėžės valdymo sistema, pagrindinės uždegimo grandinės relė | ||
| F61(5A) | Variklio valdymo sistema (dvigubos degalų sistemos) |
Relės:
- Šildomo galinio lango relė
- 1 pagrindinės uždegimo grandinės relė
- Aušinimo ventiliatoriaus variklio relė
- Oro kondicionieriaus relė
- Galinio lango elektros relė
- Šildomo galinio lango relė
- Galinio rūko žibinto relė
- Salono apšvietimo relė
- Apsaugos nuo vagystės relė
- Priekinio rūko žibinto relė
- 1 pagrindinės uždegimo grandinės relė
- 2 pagrindinės uždegimo grandinės relė
- Priekinio stiklo valytuvo periodinio veikimo relė

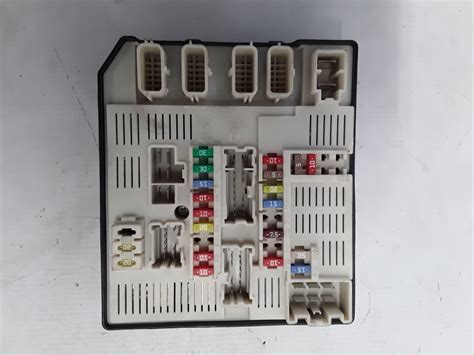

2. Variklio skyrius
Variklio skyriuje, po variklio dangčiu, gali būti 3 dėžės su saugikliais ir relėmis, uždengtos apsauginiais dangteliais.
| Schema | Aprašymas |
|---|---|
| F44(40A) | Šildomi durų veidrodėliai, šildomas galinis langas |
| F45(60A) | Saugiklių / relių blokas, kojų ertmė ^ 42), pagrindinės uždegimo grandinės relė, daugiafunkcis valdymo modulis (1999 ^) |
| F46(60A) | Saugiklių / relių blokas, kojų ertmė ^ 12, F29) |
| F47-F48 | - |
| F49(50A) | Šildytuvas / oro kondicionierius |
| F50(30A) | Variklio valdymo sistema |
| F51(70A) | Priekinių žibintų relė - tolimosios šviesos, priekinių žibintų relė - artimosios šviesos, priekinių žibintų plovimo priemonė |
| F52(60A) | Antiblokavimo stabdžių sistema (ABS) |
| F53(60A) | Įkrovimo jungtis |
| F54(40A) | 1 aušinimo ventiliatoriaus variklio relė |
| F55(40A) | 2 aušinimo ventiliatoriaus variklio relė |
| F56-F57-F58(15A) | Kairės pusės priekinis žibintas - tolimosios šviesos |
| F59(15A) | Dešinės pusės priekinis žibintas - tolimosios šviesos |
Relės:
- Priekinio žibinto tolimųjų šviesų relė
- Priekinio žibinto artimųjų šviesų relė
- Šildytuvo ventiliatoriaus variklio relė
- Starterio relė
- Uždegimo ritės relė
- Variklio valdymo relė
- Degalų siurblio relė
„Renault Espace IV“ – saugiklių dėžutės vieta (variklio skyriuje)
Svarbi Informacija Apie Variklio Tepalus
Kyla klausimas dėl tepalų varikliui ir pavarų dėžei - ar jie yra bendri, ar atskiri. Ši informacija yra kritiškai svarbi tinkamai automobilio priežiūrai. Paprastai dyzeliniuose automobiliuose, įskaitant Renault, variklio ir pavarų dėžės tepalai yra atskiri. Variklio tepalas skirtas sutepimui ir aušinimui variklio viduje, o pavarų dėžės tepalas - sklandžiam pavarų perjungimui ir dėžės komponentų sutepimui. Būtina pasitikslinti konkretaus modelio techninėje dokumentacijoje arba kreiptis į specialistus.
Renault Espace IV (2002-2006) Saugiklių Dėžės Schemos
Trūkusi pagrindinio diržo problema 2,2 variklyje yra labai rimta ir gali sukelti didelius variklio pažeidimus. Tokiu atveju būtinas skubus profesionalus remontas. Pagrindinio diržo keitimas apima ne tik patį diržą, bet ir įtempimo mechanizmus bei, kartais, vandens siurblį.
Jei susiduriate su automobilio gedimais, ypač specifiniais, kaip Espace III su 2.2 dTi varikliu, naudinga apsilankyti automobilių servisuose arba diskutuoti su kitais tos pačios markės ir modelio savininkais, pavyzdžiui, forumuose ar klubuose.
Renault Espace V (2015-dabartis) Saugiklių ir Relių Schemos
Renault Espace 5 th generation was produced in 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. During this time, the model has been updated. In this article, we will present a description of the Renault Espace 5 fuses and relays with fuse box diagrams, their locations and photo examples of performance. Note the fuse responsible for the cigarette lighter.
The purpose of fuses and relays, as well as their number, may differ from those shown and depends on the year of manufacture, the level of electrical equipment and the region where your car was delivered.
1. Keleivio Salonas (Espace V)
Keleivio salone, saugiklių ir relių blokas yra po prietaisų skydeliu, kairėje pusėje.
Norint prie jo prieiti, reikia atidaryti stalčių smulkiems daiktams ir paspausti fiksavimo skirtuką, kad jį išimtumėte. Pats saugiklių blokas atrodys maždaug taip.
| Schema | Paskirtis |
|---|---|
| F1 | Atsarginis |
| F2(10A) | Multimedijos lizdai 2 (2468) RHD versija |
| F3(15A) | Vairuotojo ir keleivio durų centrinis užraktas (140-141) - kuro bako dangtelio variklis (844) |
| F4(15A) | Dešinės ir kairės galiniai žibintai (172-173) - Dešiniai ir kairieji elektra valdomi išoriniai veidrodėliai (2230-2231) - Priekabos jungties valdymo modulis (1971) - Dešiniai ir kairieji priekiniai posūkių žibintai (255-256). |
| F5(15A) | Bagetės dangčio užraktas (1322) - dešinių ir kairių galinių durų centrinis užraktas (138-139) - viršutinis stabdžių žibintas (639) |
| F6 | Atsarginis |
| F7 | Atsarginis |
| F8 | Atsarginis |
| F9(15A) | Galinio valytuvo pavaros variklis (211) - dešiniai ir kairieji galiniai rūko žibintai (174-175) |
| F10(30A) | Stovėjimo stabdys (1217) |
| F11 | Atsarginis |
| F12(15A) | Kintamos amortizatorių sistemos (543) |
| F13 | Išvestis: maitinimo grandinės saugikliams F3, F4, F5 ir F6 keleivio salono saugiklių ir relių bloke (260) |
| F14 | Atsarginis |
| F15 | Atsarginis |
| F16(10A) | Prietaisų skydelis (247) |
| F17(20A) | Garso signalo relė (229) |
| F18(10A) | Diagnostikos jungtis (225) - signalizacija (1838) |
| F19(20A) | Priekabos jungties valdymo modulis (1971) |
| F20(10A) | UCH (BCM) |
| F21(20A) | Telemetrijos valdymo blokas (2152) - audio sistema (261) |
| F22(10A) | CD keitiklis (1272) - multimedijos įrangos lizdai (1877) - daugiafunkcis ekranas (2402) - automatinio stovėjimo stabdžio ir kruizo kontrolės/ribotuvo valdymas (2519) |
| F23(30A) | Audio stiprintuvas (1917) |
| F24(30A) | Stovėjimo stabdžio ECU (1217) |
| F25(10A) | Dešiniai ir kairieji galiniai žibintai (172-173) - priekabos jungties valdymo modulis (1971) |
| F26 | Atsarginis |
| F27(5A) | Dešiniai ir kairieji elektra valdomi veidrodėliai (2230-2231) |
| F28 | Atsarginis |
| F29 | Atsarginis |
| F30(15A) | Cigaretės žiebtuvėlis (101) arba priedų lizdai (506) |
| F31(15A) | Papildomos elektros įrangos lizdai bagažinėje (1384) |
| F32(10A) | Dvigubo veikimo priekinio stiklo valytuvo siurblio variklis (677) |
| F33 | Išvestis: maitinimo grandinės saugikliui (F2) keleivio salono saugiklių ir relių bloke (260) RHD versijoje |
| F34(40A) | Keleivio salono elektrinis ventiliatorius 1 (1156) |
| F35(40A) | Šildomas galinis langas (235) |
| F36(40A) | Galinės durys |
| F37 | Atsarginis |
| F38(15A) | Kuro bako dangtelio užrakto variklis (844) 10A Keleivio pusės daiktadėžės atidarymo variklis (2518) |
| F39(10A) | Atidarymo elemento garso signalo blokas (wac) (1920) - oro kondicionieriaus valdymo blokas (419) |
| F40(7.5A) | Sankabos padėties daviklis (1057) su mechanine pavarų dėže - priekinio stiklo ekranas (2400) su priekinio stiklo ekranu, 1 versija - imtuvo žiedas (1618) su durų užrakinimo ir atrakinimo sistema „laisvų rankų“ režimu „433 MHz |
| F41(7.5A) | Apšvietimas ir salono žibintai |
| F42(5A) | Dešinių ir kairių elektra valdomų išorinių galinio vaizdo veidrodėlių (2230-2231) per durų matricos multiplex valdymą (1667) - priekinės keleivio durų lemputė (1752) - durų lemputė |
| F43(5A) | ABS ir / arba trajektorijos stabilizavimo sistema (1094) - stabdžių žibinto jungiklis (160) |
| F44 | Atsarginis |
| F45(7.5A) | Lietaus ir saulės spinduliuotės intensyvumo jutiklis (1415) - salono oro temperatūros jutiklis (1872) - kairės ir dešinės salono apšvietimo kupolai (328-329) - veidrodėlio apšvietimo lemputės saulės skydelyje (541) - veidrodėlio lemputės vairuotojo saulės skydelyje (588) - salono lemputė ant galinės skersinės sijos (300) |
| F46(25A) | Vairuotojo elektra valdomo lango variklis (203) |
| F47(25A) | Keleivio elektra valdomo lango variklis (204) |
| F48(30A) | Panoraminis stogas (304) |
| F49(25A) | Galinių kairių elektra valdomų langų variklis (202) |
| F50(25A) | Galinių dešinių durų elektra valdomų langų variklis (201) |
| F51(25A) | Priekinės dešinės sėdynės atminties ECU (2576) |
| F52(15A) | Galinių sėdynių atlenkimo jungiklis |
| F53(25A) | Priekinės kairės sėdynės padėties atminties ECU (2567): Priekinės kairės sėdynės juosmens reguliavimo variklis (2564) - Priekinės kairės sėdynės juosmens reguliavimo variklis 2 (2565) |
| F54(40A) | Priekinio stiklo valytuvo variklis |
| F55(40A) | Priekinio stiklo valytuvo variklis |
| F56 | Išvestis: maitinimo grandinės saugikliui F38 keleivio salono saugiklių ir relių bloke (260) |
| F57(30A) | Galinio salono ventiliatorius |
| F58(15A) | Galinių kairių ir dešinių sėdynių pagalvėlių šildymo elementai (2423-2424) - galinių kairių ir dešinių sėdynių šildymo valdikliai (2120-2121) |
| F59(20A) | Priekinės kairės sėdynės padėties atminties ECU (2567) - Priekinės dešinės sėdynės padėties atminties ECU (2576) - Priekinės kairės ir dešinės sėdynių pagalvėlių šildymo elementai (987-988) - Priekinės kairės ir dešinės sėdynių šildytuvo ECU (985-986) |
| F60(7.5A) | Šildomo vairo valdymas (2483) - kruizo kontrolės ir oro pagalvės jungiklis (689) |
| F61 | Išvestis: maitinimo relė Nr. 2 po uždegimo jungiklio (ap2) (752) keleivio salono saugiklių ir relių bloke (260-4) |
| F62 | Išvestis: saugiklių maitinimo grandinės (F16-F17-F18-F19-F35) keleivio salono saugiklių ir relių bloke (260-1) |
Saugiklis Nr. 30 (15A) yra atsakingas už cigarečių žiebtuvėlio veikimą.
Relės:
- A70A RELAY 1 “+” AKUMULIATORIUS SU IŠJUNGIMU STARTUOJANT (1760)
- B70A LAIKO VĖLINIMO AKUMULIATORIUS + RELĖ (NEIŠJUNGIMAS STARTUOJANT) (1762)
- C RELĖ: REZERVUOTA
- D RELĖ: REZERVUOTA
- F40A ŠILDOMO GALINIO LANGO RELĖ (235)
- G20A GARSO SIGNALO RELĖ (229)
- H20A ŠILDOMO VAIRO RELĖ (2499)
Atskirai, ne bloko viduje, gali būti įrengti papildomi apsaugos elementai, tokie kaip papildomo šildytuvo relė ir priekinio stiklo šildymo relė.

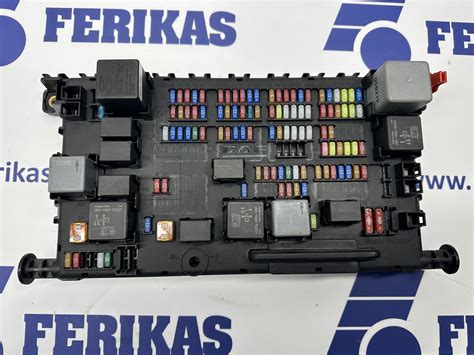

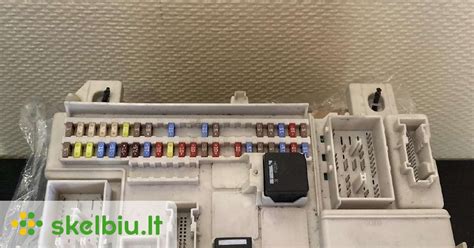

2. Variklio skyrius (Espace V)
Variklio skyriuje, po variklio dangčiu, gali būti 3 dėžės su saugikliais ir relėmis, uždarytos apsauginiais dangteliais.
| Schema | Paskirtis |
|---|---|
| F1(10A) | Variklio šildymo sklendė (2232), įpurškimo kompiuteris (120) |
| F2(15A) | ECU ir kuro įpurškimo relė (pirminis pašildymas) |
| F3(15A) | Įpurškimas |
| F4(10A) | Kuro įpurškimas (120) ir variklio grandinės |
| F5(15A) | Variklio valdymas |
| F6(15A) | Pagalbinio šildytuvo relės 1 ir 2 (1067-1068) ant plokštės (1067), automatinio stovėjimo stabdžio valdymas ir greičio reguliatorius / greičio ribotuvas (2519), pavarų perjungimo režimo jungiklis (129), pavarų svirties padėties indikatorius (1129), automatinio stovėjimo stabdžio kompiuteris (1217), stovėjimo monitoriaus ECU (1222), salono galinio vaizdo veidrodėlis (1340), saugos diržų įspėjimo blokas (1601), priekinės kameros ECU (2236), ribotuvo ir kruizo kontrolės jungiklis (1081), galinio lango šildymo relės valdymas (235) keleivio salono saugiklių ir relių bloke (260), kairės ir dešinės priekinių žibintų diapazono valdymo varikliai (537-538) |
| F7(15A) | Oro kondicionieriaus sankabos kompresorius (171) |
| F8(30A) | ABS ir/arba ESP (1094) |
| F9(15A) | Oro kondicionieriaus šaltnešio siurblys (2084) |
| F10(30A) | Priekinio stiklo valytuvo variklis (212) |
| F11(20A) | Kuro lygio daviklis, kuro temperatūra, kuro siurblys |
| F12(30A) | Starteris |
| F13(10A) | Pavarų dėžės kompiuteris |
| F14(5A) | Elektrinei vairo stiprintuvui (1232), stabdžių žibinto jungikliui (160), keturių ratų vairo ECU (1663) |
| F15(5A) | Įpurškimo kompiuteris (120), nuotolinio automatinio reguliatoriaus valdymo blokas (2037) |
| F16(10A) | Vairo stiprintuvo užraktas (1088), vairo kampo daviklis (583), oro pagalvės / įtempiklio ECU (756) |
| F17(10A) | Mechaninės pavarų dėžės / atbulinės eigos žibinto relės neutralios padėties daviklis (1109), kuro šildytuvo relės valdymas (450), atbulinės eigos žibinto relė |
Saugiklių ir relių blokas
| Schema | Paskirtis |
|---|---|
| F1-F3 | Rezervas |
| F4(20A) | Priekinių žibintų plovimo siurblio relė |
| F5(80A) | Šildomas priekinis stiklas |
| F6(40A) | Visų ratų pavaros valdymo blokas (1663) |
| F7(70A) | Saugiklio maitinimo grandinė (F57-F58-F59-F60) bloke |
| A | Priekinių žibintų plovimo relė |
| B | Rezervas |
| F13(30A) | Įpurškimas (120) automatinės pavarų dėžės stovėjimo kaiščio mechanizmas (2372) |
| F2(15A) | Automatinės pavarų dėžės valdymo blokas |
| F3(30A) | Kuro šildytuvas su vandens jutikliu degalų sistemoje (1866) Kuro įpurškimo ECU (120) |
| F4(40A) | Apsaugos ir perjungimo blokas (1337) |
| F5(70A) | Pirminio pašildymo ECU (257) Kuro įpurškimo ECU (120) |
| F6(50A) | Automatinė pavarų dėžė (119) |
| F7(60A) | Ventiliatorius (188) |
| F8(70A) | Šildymo valdymo bloko grandinė (1550) |
| F9(70A) | Pagalbinio šildytuvo sąsajos blokas (1550) |
| A | Atbulinės eigos žibinto relė |
| 450 | Kuro šildytuvo relė |
| 597-3 | Nuotolinio variklio paleidimo relė (2619) |
| B | Įpurškimo siurblio relė (2523) |
| D | Purkštukų relė |
| E | Purkštukų relė |
Maitinimo saugiklių blokas
Šis maitinimo saugiklių blokas paprastai yra įrengtas šalia akumuliatoriaus ir prijungtas prie jo teigiamo gnybto.
| Schema | Dekodavimas |
|---|---|
| F1(60A) | Elektrinė vairo stiprintuvas (1232) |
| F2(100A) | Papildomas salono šildymas (1113) |
| F3(80A) | Saugiklių ir relių maitinimo grandinės |
| F4(40A) | ABS-ESP (1094) |
| F5(100A) | Saugiklių ir relių maitinimo grandinės |
| F6(100A) | Saugiklių ir relių maitinimo grandinės |
| F7(300A) | Starteris, generatorius |
tags: #renault #espace #saugikliai
