Automatiniai jungikliai yra esminiai elektros instaliacijos komponentai, skirti apsaugoti laidus nuo perkaitimo ir užkirsti kelią gaisrui. Jie veikia kaip apsauginiai įtaisai, atjungdami grandinę, kai srovė viršija saugų lygį. Šiame straipsnyje gilinsimės į automatinio jungiklio C32 charakteristikas ir kaip pasirinkti tinkamą automatinį jungiklį įvairioms reikmėms.
Automatinio jungiklio tipai ir jų charakteristikos
Automatiniai jungikliai skirstomi pagal jų išjungimo charakteristikas, kurios žymimos raidėmis A, B, C ir D. Šios raidės nurodo, kokią smūgio srovę (kurios jungiklis gali atlaikyti tam tikrą laiką nesuveikdamas) jungiklis gali atlaikyti. Šis "srovės kartotinis" yra svarbus, siekiant išvengti nereikalingo išjungimo dėl trumpalaikių srovės viršįtampių, pavyzdžiui, įjungiant variklius.
B tipo automatinis jungiklis
B tipo jungikliai yra jautresni ir suveikia, kai srovė viršija vardinę 2-3 kartus. Jie dažniausiai naudojami grynai varžinėms apkrovoms ir žemos įtampos apšvietimo grandinėms, buitinėse skirstymo dėžėse apsaugoti buitinius prietaisus ir užtikrinti asmeninį saugumą. Nors šiuo metu jie naudojami rečiau, jie vis dar yra tinkami tam tikroms programoms.
C tipo automatinis jungiklis
C tipo jungikliai yra labiausiai paplitę ir suveikia, kai srovė viršija vardinę 5-10 kartų per 0.1 sekundės. Jie dažnai naudojami skirstomosioms linijoms ir apšvietimo grandinėms apsaugoti su didesnėmis įjungimo srovėmis. C tipo jungikliai tinka ir variklių grandinėms, tačiau svarbu atsižvelgti į paleidimo srovės dydį. 16 kW trifaziam įvadui reikėtų montuoti C32.
D tipo automatinis jungiklis
D tipo jungikliai yra skirti didesnėms smūgio srovėms atlaikyti, suveikdami, kai srovė viršija vardinę 10-20 kartų. Jie daugiausia naudojami aplinkoje, kurioje yra didelės momentinės srovės, pavyzdžiui, sistemose su didelėmis indukcinėmis apkrovomis, tokiomis kaip varikliai. D tipo jungikliai yra tinkamiausi variklių apkrovoms, nes jie gali atlaikyti didelę paleidimo srovę, kuri variklio paleidimo metu gali būti 5-8 kartus didesnė už įprastą.
Automatinio jungiklio pasirinkimas pagal apkrovą
Automatiniai jungikliai turėtų būti renkami atsižvelgiant į laidų dydį, o ne į elektros sistemos galią. Jei pasirinktas automatinis jungiklis yra per didelis, jis neatliks savo paskirties - apsaugoti laidus. Jei laidai perkraunami ir automatinis jungiklis nesuveikia, tai gali kelti pavojų namų saugumui.

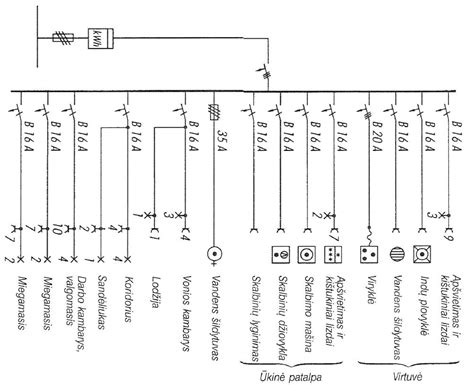

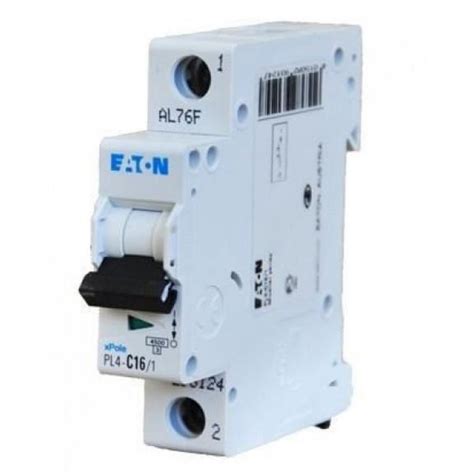

Vienfaziams kištukiniams lizdams paprastai rekomenduojami C16 automatiniai jungikliai, o apšvietimui galėtų būti montuojami tiek C10, tiek B10 automatiniai jungikliai. Nėra jokio skirtumo, kokios klasės pasirinksite automatukus - galima įvadinį statyti C32, o visus kitus B klasės (B16 rozetės, B10 apšvietimas ir pan.).
Variklių apkrovoms naudojamiems oro jungikliams turėtų būti pasirinkta D tipo charakteristika, kad būtų atlaikyta didelė paleidimo srovė. Pavyzdžiui, 4 kW trifazis variklis, kurio vardinė srovė yra 9 A, o paleidimo srovė apskaičiuota 10 kartų, t. y. 90 A. Tokiu atveju, kaip apsauginis įtaisas, paprastai pasirenkamas D tipo 16 A automatinis jungiklis, kurio trumpojo jungimo apsaugos veikimo srovė yra 160 A, ir jis gali apeiti variklio paleidimo srovę. Jei pasirinktas C tipo 16 A automatinis jungiklis, apskaičiuotas pagal 5 kartus didesnę įjungimo srovę, trumpojo jungimo apsaugos srovė yra 80 A ir jis negali apeiti variklio paleidimo srovės. Tačiau, jei kaip apsauginis įtaisas pasirenkamas C tipo 25 A automatinis jungiklis, apskaičiuotas pagal 5 kartus didesnę įjungimo srovę, trumpojo jungimo apsaugos veikimo srovė yra 125 A, kuri gali apeiti variklio paleidimo srovę.
Monopoliniai, bipoliniai ir trifaziniai automatiniai jungikliai
Kalbant apie automatinius jungiklius, 1P+N, 1P, 2P paprastai naudojami vienfazių elektros prietaisų valdymui. 1P - vienpolis automatinis jungiklis, kuris valdo tik fazinį laidą. 1P+N - vienpolis + N automatinis jungiklis, kuris valdo ir fazinį, ir neutralų laidus, tačiau terminio išjungimo funkcija turi tik fazinis laidas. 2P - vienfazis 2 polių automatinis jungiklis, kuris valdo ir fazinį, ir neutralų laidus, abu turi terminio išjungimo funkcijas.
Trifazėse grandinėse paprastai naudojami trijų tipų jungikliai: 3P, 3PN ir 4P. 3P jungiklis naudojamas grynai trifaziems elektros prietaisams ir išsijungia įvykus trumpajam jungimui tarp fazių arba su žeme. 3PN jungiklis gali apdoroti tiek trifazę, tiek vienfazę elektrą. 4P jungiklis veikia panašiai kaip 3PN, bet nutraukia ir neutralų laidą.
How to set TTC-1003 Day and night dimming reptile temperature controller ---operation instruction
Nuotėkio relės ir jų svarba
Nuotėkio relės geriausia statyti atskirai grupėm (pvz., indaplovė, skalbimo mašina, rozetės, lauko rozetės, san mazgai). Bendrai visam įvadui geriau nestatyti, nes esant gedimui išmuš bendrą nuotėkio relę ir nebus aišku, kurioje grupėje problema. Nuotėkio relių nereikia apšvietimui, silpnom srovėm, šildymui (katilui), rekuperatoriui, vandens siurbliui, kondicionieriui.
Automatiniai jungikliai atlieka labai svarbią funkciją - saugo laidus nuo perkaitimo ir užsidegimo, o mus nuo gaisro (nuo srovės mus saugo nuotekių relė). Elektromagnetinis išjungėjas saugo nuo trumpo susijungimo. Šiluminis išjungėjas saugo nuo ilgalaikių perkrovų.
Pasirinkus netinkamą automatinio jungiklio tipą, jis ne tik neužtikrins apsaugos, bet ir gali sukelti didelių problemų. Todėl, renkantis automatinius jungiklius, kaip ir visus apsaugos įtaisus, rekomenduojama tai daryti projektavimo stadijoje.
