Keturių krypčių vožtuvai yra esminė dalis reversinių sistemų, tokių kaip šilumos siurbliai, reversinės oro kondicionavimo sistemos ir šaldytuvai. Šių sistemų veikimas pagrįstas šaldymo ciklo inversija, kurią inicijuoja mažas solenoidinis pilotinis vožtuvas. Šis pilotinis vožtuvas valdo pagrindinio vožtuvo slankiklio judėjimą, taip keisdamas šaltnešio kryptį sistemoje. Vožtuvas tiesiogiai prijungiamas prie išleidimo ir siurbimo vamzdžių, užtikrinant patikimą ir greitą persijungimą tarp vėsinimo ir šildymo režimų net esant minimaliam slėgio skirtumui.
Maišymo vožtuvai, ypač 4 krypčių modeliai, yra naudojami vandens temperatūrai reguliuoti įvairiose sistemose, pavyzdžiui, centrinio šildymo ar karšto vandens sistemose. Jie veikia sumaišydami karštą terpę iš katilo su grįžtama terpe, taip pasiekiant reikiamą tiekiamo vandens temperatūrą. Tai ne tik užtikrina komfortišką patalpų temperatūrą, bet ir turi papildomą privalumą - padidina grįžtančios į katilą terpės temperatūrą, taip apsaugodamas katilą nuo korozijos.
Kompaktiški 3 ir 4 krypčių maišymo vožtuvai gali būti valdomi tiek rankiniu būdu, naudojant specialią rankenėlę, tiek elektriniu būdu, suderinus su pavara, pavyzdžiui, AM8. Toks derinys leidžia suformuoti itin kompaktišką ir efektyvų įrenginį.
Elektrinės pavaros AM83 ir jų funkcijos
Elektrinės pavaros AM83 yra specialiai sukurtos valdyti 3 arba 4 krypčių rotacinius maišymo vožtuvus ir rutulinius vožtuvus. Jos efektyviai valdo vožtuvus, kurių sukimosi kampas siekia iki 90 laipsnių. Pavaros pasižymi integruotais ribiniais jungikliais, kurie automatiškai išjungia energijos suvartojimą, kai vožtuvas veikia tuščiąja eiga, bei turi aiškų vožtuvo padėties indikatorių.
Pagrindinė AM83 elektrinės pavaros funkcija - tiksliai reguliuoti terpės srautą maišymo vožtuve, siekiant užtikrinti norimą temperatūrą vožtuvo išleidimo angoje. Šios pavaros išsiskiria kompaktišku dydžiu, paprastu naudojimu ir montavimu. Be to, jos turi rankinę svirtį, kuri leidžia avariniais atvejais atlikti rankinį vožtuvo valdymą.
Dėl novatoriško tvirtinimo būdo AM83 elektrinės pavaros yra suderinamos su plačiu rinkoje esančių vožtuvų pasirinkimu, įskaitant tokius gamintojus kaip AFRISO, ESBE, Seltron, Somatherm ir daugelį kitų. Jos taip pat gali būti naudojamos su standartiniais rutuliniais vožtuvais, turinčiais ISO5211 tvirtinimo plokštę.
Techniniai AM83 pavaros parametrai:
- Maitinimo šaltinis: 230 V kintamoji srovė
- Galia: 6 W
- Ribiniai jungikliai: Taip
- Sukimo momentas: 8 Nm
- Korpuso medžiaga: PA66
- Darbinė temperatūra: -5 ÷ 50°C
- Izoliacijos klasė: IP54
Dėl savo kompaktiško dizaino ir didelės galios bei patikimumo, AM83 pavara yra puikus sprendimas vožtuvams, kurių skersmuo yra iki 1 1/4 colio.
Keturkrypčiai servo proporciniai vožtuvai
DXE3J ir DXJ3/DXJ5 yra keturių krypčių servo proporciniai vožtuvai, kurie valdomi itin dinamiškais proporciniais solenoidais arba tiesiogine pavara su linijiniu jėgos varikliu. Dėl šios technologijos jų veikimas yra itin dinamiškas ir nepriklausomas nuo sistemos slėgio. Maksimalus šių vožtuvų srauto tūris siekia iki 40 l/min.
DXE3J modelis pasižymi integruota elektronika, pagrįsta SMD technologija, kuri užtikrina standartizuotą valdiklio koncepciją ir supaprastina elektronikos instaliaciją. Šie vožtuvai tinka uždarojo kontūro, greičio ir slėgio valdymo sistemoms. Uždaroje kontūre ritės padėtį kontroliuoja linijinis padėties keitiklis (LVDT), garantuojantis aukštą tikslumą. Vožtuvo nustatymai reguliuojami su skaitmeniniu stiprintuvu.
DXJ3 ir DXJ5 modeliai (CETOP 03 ir CETOP 05) taip pat naudoja tiesioginę pavarą su linijiniu jėgos varikliu ir tiekiama su nulinio sutapimo ritėmis („ZERO cut“). Jie turi standartinį ISO 4401 (CETOP RP 121H) montavimo paviršių. Nutrūkus maitinimo šaltiniui ar esant nuliniam atraminiam signalui, ritė automatiškai pereina į „ramybės padėtį“.
Kas yra servo variklis ir kaip jis veikia?
Servo vožtuvų privalumai ir trūkumai
Servo vožtuvai, nepaisant jų sudėtingumo ir didelių energijos sąnaudų, pasižymi aukščiausiomis dinaminėmis charakteristikomis tarp visų hidraulinių vožtuvų. Dėl šio pranašumo jie dažnai naudojami sistemose, kur reikalingas itin greitas ir tikslus valdymas, pavyzdžiui, orlaivių ir raketų vairo pavarų valdyme ar turbinos greičio reguliavime.
Tačiau servo vožtuvai turi ir trūkumų: didelis energijos suvartojimas, polinkis gedimams, prastas atsparumas taršai ir aukšta kaina. Dėl šių priežasčių, mažesnių dinaminių reikalavimų sistemose dažniau naudojami proporciniai vožtuvai.
Proporcinių vožtuvų palyginimas su servo vožtuvais:
- Servo sistema dažniausiai veikia uždarojo ciklo rėžimu, o proporcinė - atviro ciklo.
- Proporcinių vožtuvų tipų yra daugiau (pvz., slėgio, srauto reguliavimo), kas suteikia lankstesnes valdymo galimybes.
- Servo vožtuvai vidinėje struktūroje dažniausiai yra „nuliniai“, tuo tarpu proporciniai turi tam tikrą „negyvąją zoną“, kas lemia žemesnį valdymo tikslumą ir lėtesnę reakciją.
Nepaisant skirtumų, plėtros tendencijos rodo, kad proporcinių kryptinio srauto valdymo vožtuvų ir servo vožtuvų veikimo skirtumai palaipsniui mažėja.
Pavarų valdikliai šildymo sistemoms
Pavaros, skirtos valdyti vožtuvus šildymo sistemose, leidžia palaikyti norimą patalpų temperatūrą atidarant ir uždarant šilumos tiekimą. Valdymas gali būti vykdomas pagal katilo, šilumos siurblio ar patalpų temperatūrą. Pavaros tinkamos tiek grindinio šildymo, tiek radiatorių sistemoms.
Paprastas vožtuvo valdiklis, pavyzdžiui, 110 M, valdo pavarą, tiekiant šilumą į radiatorius ar grindis. Valdymas vyksta pagal temperatūros jutiklį, esantį prie valdiklio, arba per prijungtą kambario termostatą. Kai patalpoje pasiekiama nustatyta temperatūra, pavara užsidaro arba pakeičia padėtį, ribodama šilumos tiekimą. Temperatūrai nukritus, pavara vėl atsidaro.
Svarbu atkreipti dėmesį į pavaros maitinimo įtampą - jos gali būti tiek 230 V kintamosios srovės, tiek 24 V nuolatinės srovės. Valdiklis turi atitikti pavaros maitinimo tipą, kad būtų galima juos suderinti.
Taip pat egzistuoja katilo valdikliai, kurie integruotai valdo kuro padavimą, ventiliatorių, cirkuliacinius siurblius ir trijų arba keturių krypčių vožtuvą. Tokie valdikliai optimizuoja katilo veikimą pagal patalpų temperatūrą, taupydami energiją.

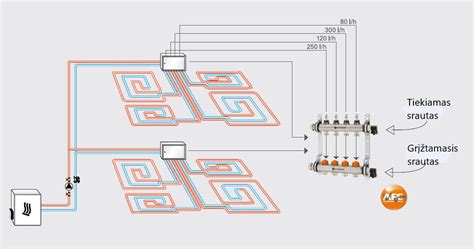

Pavarų valdikliai grindiniam šildymui:
- Galima prijungti iki 4 arba 8 pavarų ir atitinkamai iki 4 arba 8 termostatų, leidžiant nustatyti skirtingas temperatūras kiekviename kambaryje.
- Galima valdyti kelias pavaras ir šildymo zonas naudojant vieną kambario termostatą.
Techniniai vožtuvo parametrai:
| Darbinis slėgis: | 0-10 barų |
| Darbinė temperatūra: | -28 ÷ 120 °C |
| Vožtuvo korpusas: | žalvaris CW617N |
| Sandariklis: | EPDM |
Matmenys:
| Tipas | Siūlas | A [mm] | B[mm] | C[mm] | D[mm] |
|---|---|---|---|---|---|
| 3 krypčių | 1 colis | 92,5 | 78 | 39 | 54 |
| 3 krypčių | 1 ¼ colio | 92,5 | 85 | 42,5 | 54 |
| 4 krypčių | 1 colis | 92,5 | 78 | - | 54 |
| 4 krypčių | 1 ¼ colio | 92,5 | 85 | - | 54 |
