Šildymo įranga yra neatsiejama komforto ir jaukumo dalis kiekvienuose namuose. Viena iš svarbiausių šildymo sistemos komponentų yra pavara, kuri kartu su trieigiu vožtuvu leidžia tiksliai reguliuoti šilumos tiekimą. Tai užtikrina ne tik optimalią temperatūrą patalpose, bet ir padeda taupyti energiją. Šiame straipsnyje gilinsimės į trieigių šildymo pavarų veikimo principus, jų tipus, pritaikymą ir privalumus.
Kas yra trieigė šildymo pavara?
Trieigė šildymo pavara yra termoelektrinis įrenginys, kuris naudojamas valdyti trieigius ar keturiais vožtuvus šildymo sistemose. Pagrindinė jos funkcija - automatiškai reguliuoti karšto vandens srautą į šildymo kontūrus, radiatorius ar grindinio šildymo sistemas. Tai leidžia palaikyti pageidaujamą temperatūrą patalpose ir optimizuoti šildymo sistemos veikimą.
Terminės pavaros - tai nedideli, tačiau itin svarbūs įrenginiai, užtikrinantys efektyvų šildymo sistemos veikimą. Jos atlieka svarbų vaidmenį valdant šildymo kontūrus, radiatorius ar kolektorius, leisdamos automatiškai reguliuoti šilumos srautą pagal poreikį. Tokiu būdu pasiekiamas komfortiškas mikroklimatas patalpose ir energijos taupymas.
Kaip veikia trieigė pavara?
Terminę pavarą sudaro temperatūrai jautrus elementas - paprastai tai vaškas arba speciali medžiaga, kuri, reaguodama į šilumą, plečiasi arba susitraukia. Dėl to pavara mechaniškai atidaro arba uždaro vožtuvą šildymo kontūre. Valdymas gali būti automatinis - per termostatą arba išmanią sistemą (pvz., Sonoff, Shelly, Aqara, Tuya ar Home Assistant).
Pavaros valdymas priklauso nuo prijungto valdiklio. Dažniausiai pavaros valdikliuose reikia nurodyti, per kiek laiko pavara užsidaro ar atsidaro. Šis laikas, nurodantis, per kiek pavara atsidaro, būna pažymėtas ant pačios pavaros arba pateiktas instrukcijoje. Pavaros gali būti tiek 230 V kintamos srovės, tiek 24 V nuolatinės srovės, todėl prieš perkant svarbu atkreipti dėmesį į šį parametrą. Jeigu turėsite valdiklį, kuris valdo 230 V pavaras, ir pavara bus 24 V, tuomet jų kartu naudoti negalėsite.
Valdant su kambario termostatu, pavara uždaroma, kai patalpose pasiekiama termostate nustatyta temperatūra (arba pavaros padėtis pakeičiama į tokią, kur mažiau šilumos patenka į patalpas). Temperatūrai nukritus žemiau nustatytos ribos, pavara atidaroma ir patalpos vėl šildomos (arba pavaros padėtis pasikeičia į tokią, kur daugiau šilumos tiekiama į patalpas). Panašiu principu veikia visi pavarų valdikliai.
Pavyzdžiui, patalpose pasiekus nustatytą temperatūrą, pavara užsidaro (arba jos padėtis pasikeičia taip, kad mažiau karšto vandens patenka į patalpų šildymo sistemą). Pavarai užsidarius, katile gali padidėti temperatūra, tuomet sumažinamas paduodamo kuro kiekis ir ventiliatoriaus apsukos. Temperatūrai patalpose sumažėjus, vožtuvas vėl atidaromas ir į patalpas tiekiama karšto vandens.
Pritaikymas ir tipai
Pavaros gali būti naudojamos tiek grindiniam šildymui, tiek sistemose, kur naudojami radiatoriai. Paprasčiausias vožtuvo valdiklis yra 110 M, kuris valdo pavarą, tiekiant šilumą į radiatorius ar grindis. Pavara gali būti valdoma pagal katilo, šilumos siurblio ar patalpų temperatūrą.
Valdikliai grindiniam šildymui gali būti sujungti su iki 4 arba iki 8 pavarų (priklausomai nuo modelio). Taip pat galima prijungti iki 4 arba iki 8 termostatų, leidžiant nustatyti skirtingas temperatūras kiekviename kambaryje. Arba su vienu kambario termostatu valdyti kelias pavaras ir šildymo zonas.

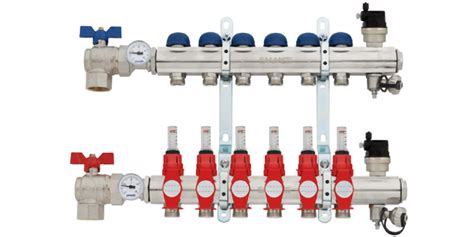

Šie įrenginiai leidžia kiekvieną šildymo zoną valdyti atskirai - pavyzdžiui, miegamajame palaikyti 20 °C, o svetainėje - 22 °C temperatūrą. Abi pavarų versijos gali būti montuojamos ant grindinio šildymo kolektorių, radiatorių vožtuvų ar paskirstymo mazgų.
Siūlomi produktai
Rinkoje yra platus įvairių gamintojų trieigių ir keturveišių pamaišymo vožtuvų bei pavarų pasirinkimas. Tarp populiarių variantų yra:
- Trieigiai pamaišymo vožtuvai DN25/DN32 GOSHE: Šie vožtuvai pasižymi ilgaamžiškumu (3 metų garantija), atlaiko iki 100°C temperatūrą ir 10 bar slėgį, o jų debitas (Kvs) siekia atitinkamai 12 m³/h ir 18 m³/h.
- Universali pavara pamaišymo vožtuvui Automix 230 V, 120 s, 10 Nm GOSHE: Ši pavara, su 2 metų garantija, veikia su 230 V įtampa, turi 10 Nm sukimo momentą ir 120 sekundžių atidarymo laiką.
- Trieigiai termostatiniai karšto vandens pamaišymo vožtuvai TM50-1/2E DN20 HONEYWELL ir TVM-H DN20/DN25 DANFOSS: Šie vožtuvai skirti karšto vandens temperatūros reguliavimui, atlaiko 100°C temperatūrą ir 10 bar slėgį.
- Trieigiai srauto pamaišymo ir paskirstymo vožtuvai DN20/DN25/DN32 IMI HYDRONIC: Šie vožtuvai pagaminti iš vario ir cinko lydinio, atlaiko iki 120°C temperatūrą ir 10 bar slėgį, o jų debitas svyruoja nuo 3,5 iki 6,4 m³/h.
- Keturių krypčių pamaišymo vožtuvai DN25/DN32 VM4 MUT MECCANICA: Pagaminti iš žalvario, šie vožtuvai atlaiko 110°C temperatūrą ir 10 bar slėgį, o jų debitas siekia 12 m³/h (DN25) arba 18 m³/h (DN32).
- Įvairios pavaros pamaišymo vožtuvams: Siūlomos pavaros, tokios kaip V70, LK950, Automix LK950, pasižymi skirtingais sukimo momentais (nuo 5 iki 10 N/m) ir veikimo laikais (nuo 70 iki 280 sekundžių), veikia su 230 V įtampa.
- Trieigiai termostatiniai vožtuvai LK820 LK ARMATUR: Šie vožtuvai (DN25 ir DN32) siūlomi su skirtingomis fiksavimo temperatūromis (61°C ir 72°C), atlaiko 110°C temperatūrą ir 10 bar slėgį, o jų debitas siekia 9 m³/h (DN25) arba 12 m³/h (DN32).
Renkantis pavarą ir trieigį vožtuvą svarbu atsižvelgti į sistemos reikalavimus, tokius kaip darbinė temperatūra, slėgis, debitas, bei pavaros techninius parametrus - įtampą, sukimo momentą ir veikimo laiką. Tinkamai parinkta ir sumontuota pavara užtikrins efektyvų ir komfortišką šildymą jūsų namuose.
