Šiame straipsnyje aptarsime vairo stiprintuvo modulio J500 diagnostiką ir galimas problemas, remdamiesi konkrečiu atveju su VW Touran 2003 m. automobiliu, turinčiu 2,0 TDI 100kW variklį.
Diagnostikos sunkumai ir galimos priežastys
Bandant prisijungti diagnostika prie 44 kanalo (Steering Assist) VW Touran automobilyje, neprisijungia. Maitinimas į vairo kolonėlę ateina, tačiau problema slypi su klaida 01309, o ne su 00562 (blogas daviklis). Visi saugikliai buvo patikrinti.

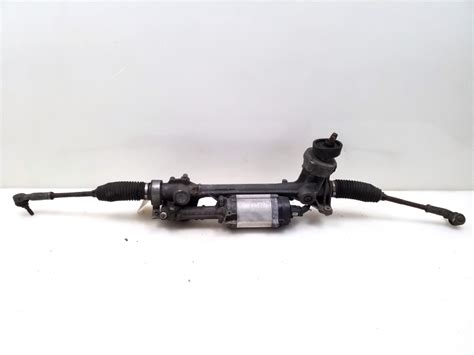

Jei viskas teisingai suprantama, vairo stiprintuvas yra pačiame vairo kolonėlės korpuse. Laidai buvo patikrinti, tačiau nustatyta, kad G266 daviklio signalinis laidas buvo nutrauktas. Maitinimas iki stiprintuvo ateina.
Panašią problemą sukėlė prasitrynę laidai tepalo lygio daviklio, dėl ko pravodka prasvilo. Klientas buvo įdėjęs 30A saugiklį, todėl ir įvyko gedimas. Atlikus pravodką nuo akumuliatoriaus iki daviklio, sistema pradėjo veikti.
Vairo stiprintuvo laidai buvo tik apsilydę, bet ne per trumpinę. Po izoliacijos viskas pradėjo veikti, tačiau liko degti antipraslydimo indikatorius, rodantis klaidą 00778 (angle defective) ir nurodantį "no basic/adaptation". Buvo pakeistas pats daviklis bei jo kompiuteris ("smegeninė"), tačiau klaida išliko ta pati, o padėties daviklis nerodo duomenų. Basic setings atlikti nepavyksta, nes klaida neišsitrina.
Galimi sprendimai ir papildoma diagnostika
Turimi diagnostiniai prietaisai yra Maxidas ir KTS520. Nepaisant atliktų veiksmų, klaidos neišsitrina, o adaptacijos atlikti nepavyksta. Tai gali reikšti gilesnę problemą su pačiu vairo stiprintuvo moduliu arba jo elektronika.
Galimos tolesnės diagnostikos ir taisymo kryptys:
- Pilna vairo kolonėlės išmontavimas ir detali laidų bei jungčių apžiūra.
- Vairo stiprintuvo modulio J500 patikrinimas specializuotame servise.
- Programinės įrangos patikrinimas ir galimas atnaujinimas.
- Elektroninių komponentų, tokių kaip ašies daviklis (G266), patikra multimetru.
Jei klaida 00778 (angle defective) ir "no basic/adaptation" išlieka po daviklio ir kompiuterio pakeitimo, tai gali reikšti, kad problema yra ne pačiame daviklyje, o jo signalo gavime arba pačiame vairo mechanizme, kuris neleidžia atlikti kalibracijos.
Klaidos kodų paaiškinimas
- 01309: Vairo stiprintuvo gedimas (Power Steering Fault).
- 00562: Variklio aukščio daviklio gedimas (Engine Coolant Temp. Sensor Fault). Ši klaida nėra aktuali jūsų atveju, bet svarbu žinoti jos reikšmę.
- 00778: Vairo kampo daviklio gedimas (Steering Angle Sensor Defective).
Atlikus laidų remontą ir izoliaciją, nors vairas ir veikia, antipraslydimo indikatoriaus degimas bei klaidos kodai rodo, kad sistema nėra pilnai funkcionali ir reikalauja papildomos diagnostikos bei galimo remonto.
