Elektronikos komponentų kiekis nuolat auga, todėl transporto priemonės po truputį tampa aukštųjų technologijų įrenginiais. Sulig kiekvienu nauju modeliu automobiliai tampa dar saugesni, komfortabilesni ir mažiau kenksmingi aplinkai.
Jutikliai ir juose naudojamos technologijos valdo ir reguliuoja variklio valdymo sistemas. Jutiklis - tai prietaisas, galintis fiksuoti vieną ar daugiau fizinių charakteristikų, pavyzdžiui, temperatūrą, padėtį, judėjimą, greitį ir t. t., ir paversti jas elektroniniu signalu, kurį apdoroja ECU. Vykdikliai - tai komponentai, kurie iš ECU gaunamus elektrinius išėjimo signalus paverčia fiziniais dydžiais, kad būtų galima valdyti vidaus degimo variklį, siekiant efektyvumo, ekonomiškumo ir našumo. Tai tokios dalys kaip degalų purkštukai, uždegimo ritės ir elektropneumatiniai vožtuvai. Pavaros siunčia grįžtamąjį ryšį į ECU apie tokius kintamuosius kaip padėtis, sunaudojama galia ir apkrova, kad būtų užtikrintas geresnis valdymas.
Ferdinand Bilstein gali pasiūlyti nuolat augantį atsarginių dalių asortimentą elektronikos ir daviklių srityje. Šie komponentai pasižymi originalių komponentų kokybe ir tinka įvairiems automobilių tipams. Mūsų asortimentą sudaro tik kokybiški komponentai: tarp jų galima paminėti išmetimo dujų slėgio daviklius, EGR vožtuvus, uždegimo rites, oro srauto matuoklius.
Daugiau nei 2 000 variklių jutiklių ir pavarų asortimentas
- Daugiau kaip 60 000 Europos ir Azijos transporto priemonių
- Dinamiškai augantis gaminių asortimentas - daugiau kaip 300 gaminių per metus
- OE reikalavimus atitinkanti kokybė, išbandyta ir patikrinta įmonėje „febi“
- „febi“ yra jūsų automobilių atsarginių dalių, skirtų variklių valdymui, tiekėjas numeris 1
Kompanija febi išlaiko savo reputaciją užtikrindama aukštą atsarginių dalių rinkai tiekiamos produkcijos kokybę. Kiekvienai febi atsarginei daliai atliekama intensyvi ir reguliari originalių komponentų charakteristikų atitikimo patikra. Elektronikos komponentai - ne išimtis. Visos febi dalys sukurtos ir pagamintos pagal originalių komponentų standartus. Komponentams reguliariai taikoma destruktyvi ir nedestruktyvi patikra - šis procesas leidžia sklandžiai užtikrinti nenutrūkstamą aukštos kokybės produktų tiekimą.
Automobilio variklio skirstomojo veleno supratimas: pagrindiniai komponentai ir jų funkcijos
Skirstomasis velenas yra svarbi vidaus degimo variklio dalis. Jis atlieka pagrindinį vaidmenį reguliuojant variklio įsiurbimo ir išmetimo vožtuvų atidarymo ir uždarymo laiką. Gerai veikiantis skirstomasis velenas užtikrina efektyvų variklio darbą, maksimaliai padidinant galią ir degalų ekonomiją. Šiame straipsnyje nagrinėsime skirstomąjį veleną ir jo svarbius komponentus, įskaitant skirstomojo veleno reguliatorių, jutiklį, guolį/žvaigždutę ir skirstomojo veleno sandariklį.
Kas yra skirstomasis velenas?
Skirstomasis velenas yra besisukantis velenas su specialiais mentėmis, kurios valdo variklio įsiurbimo ir išmetimo vožtuvų atidarymą ir uždarymą. Sukant skirstomąjį veleną, mentės spaudžia vožtuvų keltuvus, kurie savo ruožtu perkelia vožtuvus aukštyn (kad atsidarytų) arba leidžia jiems grįžti į uždarytą padėtį. Šių veiksmų laikas yra svarbus variklio veikimui, turinčiam įtakos galiai, degalų ekonomijai ir bendram variklio reagavimui.
Skirstomieji velenai gali būti suprojektuoti įvairiomis konfigūracijomis, įskaitant:
- Viršutinis paskirstymo velenas (OHC): šioje konstrukcijoje paskirstymo velenas yra virš cilindro galvutės ir tiesiogiai valdo vožtuvus.
- Dvigubas viršutinis paskirstymo velenas (DOHC): šioje konstrukcijoje kiekvienam cilindrų blokui yra du paskirstymo velenai - vienas įsiurbimo vožtuvams, o kitas - išmetimo vožtuvams, todėl galima tiksliau nustatyti vožtuvų laiką ir pagerinti variklio našumą.
- Stūmiklis arba droselis (OHV): Šioje konfigūracijoje skirstomasis velenas yra variklio bloke ir valdo vožtuvus per stūmiklius.
Skirstomojo veleno vaidmuo variklio veikime
Skirstomojo veleno profilis, įskaitant menčių formą, turi įtakos vožtuvų veikimo laikui (kiek laiko jie lieka atidaryti) ir pakėlimui (kiek toli juda vožtuvai). Šios charakteristikos yra labai svarbios optimizuojant variklio darbą esant skirtingam apsukų diapazonui. Didelio našumo skirstomasis velenas gali užtikrinti didesnį oro srautą esant didesniems apsukų diapazonui, tačiau gali sumažinti sukimo momentą esant mažam sūkių skaičiui.

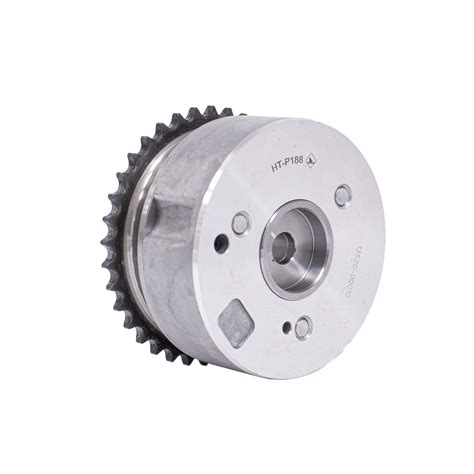

Skirstomojo veleno reguliatorius
Skirstomojo veleno reguliatorius, dažnai naudojamas su kintamo vožtuvų paskirstymo (VVT) sistemomis, yra komponentas, leidžiantis reguliuoti skirstomąjį veleną. Jis leidžia skirstomajam velenui šiek tiek pasisukti, kad būtų galima paspartinti arba sulėtinti vožtuvų paskirstymą. Ši funkcija leidžia varikliams prisitaikyti prie skirtingų važiavimo sąlygų, optimizuojant našumą, degalų ekonomiją ir išmetamųjų teršalų kiekį.
Skirstomojo veleno reguliatorių tipai:
- Alyva valdomi reguliatoriai: Dažniausiai šiuolaikiniuose varikliuose šie reguliatoriai naudoja variklio alyvos slėgį, kad tiksliai sureguliuotų skirstomojo veleno padėtį. Alyvos slėgis judina stūmoklį reguliatoriaus viduje, pasukdamas skirstomąjį veleną į norimą padėtį.
- Elektroniniai reguliatoriai: Pažangiose sistemose skirstomojo veleno reguliatorius gali būti valdomas elektroniniu būdu, todėl galima tiksliau reguliuoti pagal variklio valdymo bloko (ECU) duomenis realiuoju laiku.
- Mechaniniai reguliatoriai: Kai kuriuose senesniuose arba paprastesniuose modeliuose skirstomojo veleno padėčiai reguliuoti naudojamos mechaninės priemonės, tokios kaip spyruoklės ir svirtys, tačiau šiuolaikinėse transporto priemonėse jie yra retesni.
Skirstomojo veleno reguliatorių privalumai:
- Pagerintas našumas: optimizuodami vožtuvų paskirstymo mechanizmus, skirstomojo veleno reguliatoriai pagerina variklio našumą plačiame sūkių diapazone, užtikrindami geresnį greitėjimą ir reakciją.
- Geresnės degalų sąnaudos: efektyvus vožtuvų paskirstymas gali pagerinti degalų degimą, todėl padidėja rida ir sumažėja išmetamųjų teršalų kiekis.
- Sumažintos išmetamųjų teršalų emisijos: optimizuojant degimo procesą, varikliai su skirstomojo veleno reguliatoriais paprastai išmeta mažiau kenksmingų teršalų, o tai padeda gamintojams laikytis griežtų aplinkosaugos taisyklių.
Skirstomojo veleno reguliavimo ekscentrinis velenas
Skirstomasis velenas yra komponentas, kuris reguliuoja skirstomojo veleno kampą ir taip optimizuoja variklio paskirstymo laiką pagal važiavimo sąlygas. Tai padeda pagerinti variklio efektyvumą ir sumažinti degalų sąnaudas.
Pagrindinės funkcijos:
- Reguliuoja skirstomojo veleno laiką pagal variklio darbo režimą
- Pagerina variklio galią ir degalų sąnaudas
- Užtikrina sklandesnį veikimą ir sumažina išmetamųjų teršalų kiekį
Skirstomojo veleno jutiklis
Skirstomojo veleno padėties jutiklis arba skirstomojo veleno padėties jutiklis atlieka svarbų vaidmenį šiuolaikiniuose varikliuose, ypač sudėtingose sistemose, tokiose kaip VVT arba variklio valdymo blokai (ECU). Šis jutiklis teikia ECU informaciją apie skirstomojo veleno padėtį, leisdamas varikliui reguliuoti degalų įpurškimą ir uždegimo laiką.
Funkcija: Skirstomojo veleno padėties jutiklis stebi skirstomojo veleno sukimąsi ir padėtį bei siunčia signalus į variklio valdymo bloką (ECU). Šis blokas naudoja šiuos duomenis, kad užtikrintų, jog degalų įpurškimas, vožtuvų paskirstymas ir uždegimas tiksliai atitiktų bendrus variklio našumo reikalavimus.
Skirstomojo veleno jutiklių tipai:
- Magnetinis indukcinis jutiklis: aptinka prie skirstomojo veleno pritvirtintos krumpliaračio judėjimą.
- Holo efekto jutiklis: naudoja magnetinį lauką besisukančio skirstomojo veleno padėčiai nustatyti.
Variklio veikimo svarba: Skirstomojo veleno jutiklis padeda palaikyti variklio darbą, užtikrindamas tikslų vožtuvų paskirstymą, uždegimo laiką ir degalų tiekimą. Jei jutiklis sugenda arba veikia netinkamai, tai gali sukelti prastą variklio darbą, uždegimo pertrūkius ar net variklio gedimą.
Skirstomojo veleno krumpliaratis
Skirstomojo veleno krumpliaratis arba žvaigždutė yra dalis, jungianti skirstomąjį veleną su paskirstymo grandine arba diržu. Ši krumpliaratis / skriemulys / žvaigždutė yra atsakinga už sukimosi jėgos perdavimą iš alkūninio veleno į paskirstymo veleną.
Funkcija: Krumpliaratis užtikrina, kad paskirstymo velenas suktųsi sinchroniškai su alkūniniu velenu, užtikrindamas, kad paskirstymo veleno vožtuvo laikas sutaptų su alkūninio veleno sukimu. Transmisija paprastai varo paskirstymo diržą arba grandinę, kuri jungia ją su alkūninio veleno krumpliaračiu. Krumpliaračio dantys susijungia su paskirstymo grandine arba diržu, užtikrindami, kad paskirstymo velenas suktųsi teisingai.
Laiko ir našumo svarba: Skirstomojo veleno krumpliaračio/žvaigždutės sistemos tikslumas yra labai svarbus norint išlaikyti teisingą vožtuvų paskirstymo laiką. Jei krumpliaratis susidėvi, sugenda arba yra pažeidžiamas, tai gali lemti neteisingą vožtuvų paskirstymo laiką, dėl to suprastėja variklio veikimas, padidėja išmetamųjų teršalų kiekis arba variklis gali būti pažeistas.
Skirstomojo veleno sandariklis
Skirstomojo veleno sandariklis yra svarbi dalis, kuri neleidžia alyvai nutekėti iš skirstomojo veleno srities ir užtikrina tinkamą variklio tepimą.
Funkcija: Skirstomojo veleno sandariklis yra skirstomojo veleno priekyje arba gale, kur jis eina per variklio bloką arba cilindro galvutę. Pagrindinė jo funkcija yra užsandarinti tarpą tarp skirstomojo veleno ir variklio, kad būtų išvengta alyvos nutekėjimo ir teršalų patekimo. Tinkamai veikiantis skirstomojo veleno sandariklis padeda palaikyti slėgį variklio tepimo sistemoje.
Variklio ilgaamžiškumo svarba: Jei skirstomojo veleno sandariklis susidėvi arba yra pažeistas, jis gali sukelti alyvos nuotėkį, dėl kurio gali sumažėti alyvos lygis, suprastėti tepimas ir gali sugesti variklis. Keičiant patį skirstomąjį veleną, svarbu pakeisti ir skirstomojo veleno sandariklį, nes senas sandariklis ateityje gali sukelti alyvos nuotėkį.
Skirstomojo veleno reguliavimo valdymo vožtuvas
Valdymo vožtuvas kontroliuoja alyvos slėgį, kuris turi įtakos skirstomojo veleno paskirstymo laikui. Tai leidžia varikliui prisitaikyti prie skirtingų važiavimo sąlygų, gerinant našumą ir efektyvumą.
Pagrindinės funkcijos:
- Kontroliuoja alyvos slėgio pasiskirstymą skirstomojo veleno reguliatoriuje
- Turi įtakos skirstomojo veleno laiko tikslumui
- Padeda varikliui dirbti optimaliai
Paskirstymo veleno reguliavimo centrinis vožtuvas
Centrinis vožtuvas veikia panašiai kaip ir pilotinis vožtuvas, tačiau jo funkcija yra tiksliai reguliuoti skirstomojo veleno sukimosi kampą, kad būtų užtikrintas geriausias įmanomas variklio veikimas.
Pagrindinės funkcijos:
- Pagerina variklio reakciją
- Optimizuoja skirstomojo veleno laiką
- Prisideda prie degalų taupymo ir sumažina išmetamųjų teršalų kiekį
Ekscentrinis veleno pavaros mechanizmas (kintamas vožtuvo pakėlimas)
Šis komponentas yra atsakingas už kintantį vožtuvų slėgį, kuris padeda lanksčiai pritaikyti variklio darbo režimą prie apkrovos ir važiavimo greičio.
Pagrindinės funkcijos:
- Reguliuoja vožtuvų atidarymą ir uždarymą
- Optimizuoja variklio galią skirtingomis sąlygomis
- Pagerina degalų sąnaudas ir variklio darbą
Skirstomojo veleno guolis
Skirstomojo veleno guoliai užtikrina sklandų, mažos trinties sukimąsi, padėdami išvengti per didelio susidėvėjimo ir užtikrindami ilgalaikį patikimumą.
Pagrindinės funkcijos:
- Palaiko skirstomojo veleno sukimąsi.
- Sumažina trintį ir nusidėvėjimą
- Prailgina variklio tarnavimo laiką
Tipiniai automobilių variklio skirstomojo veleno gedimai skirtinguose automobilių modeliuose
Skirstomojo veleno gedimai ir dažniausios klaidos: kodėl variklis „tiksteli“ ir kaip to išvengti? Ritmiškas tiksėjimas ar dunksėjimas, sklindantis iš po variklio gaubto, yra vienas iš tų garsų, kuris priverčia kiekvieno automobilio savininko širdį plakti greičiau - ir ne gerąja prasme. Dažnai kaltininkas yra skirstomasis velenas - vienas iš svarbiausių variklio dujų paskirstymo mechanizmo komponentų. Nors skirstomasis velenas pagamintas iš grūdinto metalo ir teoriškai turėtų tarnauti tiek pat ilgai, kiek ir pats variklis, daugelio populiarių automobilių modelių realybė yra kitokia. Šiame straipsnyje mes atidžiai panagrinėsime variklio vidų. Ištirsime, kodėl susidėvi skirstomieji velenai, kurie automobilių gamintojai yra labiausiai pažeidžiami šios problemos ir kokias atsargines dalis rinktis remontui.
Kas yra skirstomasis velenas ir kodėl jis genda?
Skirstomąjį veleną galima vadinti variklio „laidininku“. Tai ilgas velenas, ant kurio išdėstyti ekscentriniai kumšteliai. Sukdamiesi šie kumšteliai tam tikra tvarka spaudžia vožtuvus (arba svirtis), juos atidarydami, kad į cilindrą patektų oras ir kuras, o išmetamosios dujos - išeitų. Kai skirstomasis velenas susidėvi, vožtuvai nebeatsidaro tinkamu laiku arba nepakankamai.
Pagrindinės nesėkmės priežastys yra šios:
- Alyvos trūkumas arba netinkama alyva: Skirstomasis velenas yra variklio viršuje ir pirmiausia nukenčia, kai alyvos slėgis yra žemas arba alyva nepasiekia tepimo taškų.
- Ilgi techninės priežiūros intervalai: „ilgi“ techninės priežiūros intervalai (30 000 km) dažnai yra skirstomojo veleno mirtis, nes sena alyva praranda savo tepimo savybes ir susidaro nuosėdos.
- Medžiagos nuovargis: Kai kuriuose varikliuose gamykloje paskirstymo veleno dangos kokybė yra nepakankama.
- Susidėvėję hidrauliniai keltuvai: jei vožtuvų tarpo kompensatoriai (hidrauliniai keltuvai) neveikia ir yra „minkšti“, jie pradeda daužyti veleną, laikui bėgant jį apversdami.
Tipiniai populiarių automobilių modelių gedimai
Nors skirstomojo veleno susidėvėjimas gali paveikti bet kurį vidaus degimo variklį, yra tam tikrų variklių, kurie yra nuolatiniai šios problemos klientai autoservisuose.
- „Volkswagen“ grupė (VW, „Audi“, „Skoda“, „Seat“) - 1,9 TDI ir 2,5 TDI
Legendiniai „VAG Group“ dyzeliniai varikliai su pompe-düse (PD) varikliu (ypač 1.9 TDI 74 kW, 85 kW, 96 kW ir 110 kW versijos) yra žinomi dėl savo patikimumo, tačiau jie turi vieną didelį trūkumą: skirstomąjį veleną. Problema: Kadangi kumštelis, be vožtuvų, turi valdyti ir aukšto slėgio purkštukus, kumšteliui tenka itin didelė apkrova. Jei naudojama netinkama alyva (neatitinkanti VW 505.01 standarto), kumštelio antgaliai greitai susidėvi. Dėl to oro filtro korpuse girdisi „dunksantis“ garsas ir sumažėja galia. Taip pat yra liūdnai pagarsėjęs senesnis 2.5 v6 tdi , kurio skirstomieji velenai smarkiai susidėvi, dažnai su svirtimis, kurios gali nulūžti ir įkristi į variklį. - BMW benzininiai ir dyzeliniai varikliai
Bavarijos automobilių gamintojas turėjo problemų tiek su senesniais, tiek su naujesniais varikliais. M40 variklis (senesnės 3-ios ir 5-os serijos): tai klasikinis pavyzdys, kai užsikimšęs alyvos vamzdelis lemia greitą skirstomojo veleno susidėvėjimą. Variklis nebesukinės apsukų ir skleis garsų tiksėjimą. N serijos varikliai: naujesniuose modeliuose problemos labiau susijusios su „vanos“ sistema ir grandinės tempimu, kurie dėl nepakankamo tepimo gali netiesiogiai pažeisti skirstomojo veleno darbinius paviršius arba jo rėmus (angas). - „Honda“ ir VTEC sistemos
Japoniški automobiliai paprastai yra labai patvarūs, tačiau „Honda“ K serijos (pvz., „Accord“, „CR-V“) varikliai yra jautrūs. Jų išmetimo skirstomieji velenai yra linkę į „duobes“ - tai yra paviršinio medžiagos sluoksnio irimą. Kai metalo gabalai nulūžta, jie greitai sugadina visą skirstomojo veleno profilį. Tai dažnai nutinka, kai vožtuvų tarpai nebuvo reguliariai reguliuojami arba buvo naudojama prastos kokybės alyva. - „Opel“ ir „Ford“
Kai kuriuose „Opel“ benzininiuose varikliuose (pavyzdžiui, senesnėse „Ecotec“ šeimose) pastebėtas skirstomojo veleno kumštelių susidėvėjimas būtent dėl nepakankamo grūdinimo. „Ford Duratorq“ dyzelinių variklių atveju labai svarbi svirčių ir hidraulinių stūmiklių būklė - jei svirties volelis užstringa, jis pradeda obliuoti skirstomojo veleno paviršių kaip tekinimo staklėse.
Kaip diagnozuoti gedimą?
Prieš išardant variklį, verta pasiklausyti ir pajusti automobilį:
- Garsas: būdingas „tik-tik-tik“ garsas, kuris padažnėja variklio apsukų didėjimo metu. Dyzeliniuose varikliuose jis gali skambėti kaip „pumpavimo“ garsas įsiurbimo kolektoriuje.
- Netolygus tuščiosios eigos veikimas: Variklis dreba, nes vienas ar keli cilindrai netinkamai kvėpuoja.
- Juodi dūmai ir didelės degalų sąnaudos: dėl netinkamai atsidarančių vožtuvų sutrinka degimo procesas.
Remontas ir atsarginių dalių pasirinkimas - kam teikti pirmenybę?
Skirstomojo veleno keitimas yra didelis darbas ir jo nereikėtų daryti neapgalvotai. „Pigus“ remontas čia kainuos daug. Jei skirstomasis velenas susidėvėjęs, yra 99 % tikimybė, kad susidėvėję ir hidrauliniai stūmikliai bei svirtys/lizdai. Juos visada reikia keisti komplekte. Kadangi originalių atsarginių dalių kaina dažnai yra labai didelė, rinkoje...
Ką veikia skirstymo velenas? Skirstymo velenas valdo vožtuvų atidarymo ir uždarymo laiką. Nuo to priklauso, kiek oro ir degalų patenka į cilindrą. Iš grūdinto plieno gaminame aštrius paskirstymo velenus, kurie yra tiksliai suprojektuoti našumui užtikrinti. Turėdami CNC skirstomųjų velenų gamybos patirties, iš jūsų variklio...
Kas yra aštrus skirstymo velenas? Aštrus skirstymo velenas pakeičia vožtuvų atsidarymo pobūdį, todėl aukštesniame sūkių diapazone sukuriama daugiau galios. Vožtuvai ilgiau išlieka atviri, todėl variklis gali geriau kvėpuoti. Kuriame aštrius skirstymo velenus su optimizuotu laiko nustatymu, atsižvelgdami į jūsų reikalavimus. Esa...
Skirtumas tarp paskirstymo velenų ir aštrių paskirstymo velenų? Skirtumas tarp įprastų skirstymo velenų ir aštrių skirstymo velenų yra profilis. Aštriojo skirstymo veleno profilis yra ilgesnis, o jo šonai statesni. Tai reiškia, kad vožtuvas ilgiau lieka atidarytas ir į cilindrą patenka daugiau šviežių dujų. Taip pasiekiama didesnė galia, ypač esant dideliam...
Kokie yra aštraus skirstymo veleno privalumai? Dėl aštraus skirstymo veleno pastebimai padidėja galia viršutiniame sūkių diapazone. Ilgesnis vožtuvų atidarymo laikas leidžia į degimo kamerą patekti daugiau šviežių dujų. Dėl to variklis lengviau sukasi ir reaguoja tiesiau. Jei siekiate didesnio našumo, nei numatyta programinėje įrangoje, ašt...
Kokie yra aštrių paskirstymo velenų privalumai ir trūkumai? Naudodami aštrų skirstymo veleną, pasieksite didesnę variklio galią. Jis užtikrina geresnį cilindrų užpildymą esant dideliam variklio sūkių dažniui ir pastebimai sportiškesnes važiavimo savybes. Tačiau aštrus skirstymo velenas turi ir trūkumų kasdienio naudojimo metu. Mažesniame sūkių diapazone...
Geriausi skirstomieji velenai išsiskirti kaip esminis sudėtingo vidaus degimo variklių pasaulio komponentas. Ši sudėtinga dalis kontroliuoja variklio įsiurbimo ir išmetimo vožtuvų atidarymą ir uždarymą, sinchronizuojant juos su stūmoklio judėjimu. Skirstomasis velenas užtikrina optimalų laiką, sukimosi judesį paversdamas linijiniu, o tai daro didelę įtaką variklio veikimui ir efektyvumui. Nesvarbu, ar turite reikalų su mažo automobilio varikliu, ar su dideliu sunkvežimio variklis, suprasdami skirstomojo veleno niuansus galite žymiai pagerinti galią ir degalų efektyvumą.
Skirstomasis velenas turi keletą kumštelių skilčių - tai yra maži nelygumai, dėl kurių viskas vyksta. Kai skirstomasis velenas sukasi, šios skiltys stumiasi prie vožtuvo keltuvų. Laikas čia yra labai svarbus. Jei skirstomasis velenas sukasi per greitai arba per lėtai, tai sujaukia variklio darbą.
Kodėl jums turėtų rūpėti sunkvežimio variklio skirstomasis velenas? Nes tai tiesiogiai veikia variklio veikimą. Gerai sukalibruotas skirstomasis velenas gali padidinti arklio galias, sukimo momentą ir netgi efektyviau naudoti kurą. Kaip ir visi variklio komponentai, skirstomasis velenas reikalauja reguliarios priežiūros. Dėl susidėvėjusių skirstomojo veleno skilčių gali prasidėti uždegimas, sumažėti galia ir variklis gali trenkti.
Kalbant apie jūsų sunkvežimio variklio pagrindą, paskirstymo velenas yra pagrindinis veikėjas. Pagalvokite apie skirstomąjį veleną kaip apie orkestro dirigentą, vožtuvų atsidarymo ir uždarymo laiką puikiai suderinantis su stūmoklių judėjimu. Paskirstymo velenas yra išklotas tiksliai suformuotomis iškyšomis, vadinamomis kumštelių skiltelėmis. Šios skiltys kontroliuoja vožtuvų pasiekiamą laiką ir pakilimo lygį. Paprasčiau tariant, skilčių forma ir dydis lemia, kiek oro ir kuro mišinio patenka į degimo kamerą ir kaip greitai išmetamosios dujos. Įsivaizduokite kiekvieną skiltį kaip mažą kalną. Kai skirstomasis velenas sukasi, šių kalnų viršūnės ir slėniai stumiasi į vožtuvų keltuvus ir taip pasiekia reikiamą judėjimą.
Guoliai yra būtini sklandžiam sukimui, tiesa? Paskirstymo veleną palaiko keli guolių kakliukai, tolygiai išdėstyti išilgai jo ilgio. Šie kakliukai susilieja su variklio bloko skirstomojo veleno guoliais, todėl skirstomojo veleno paviršius turi mažą trintį, kad jis galėtų laisvai suktis. Įdomu tai, kad šiuose guolių kakliukuose taip pat yra alyvos kanalai, užtikrinantys nuolatinį tepimą.
Paskirstymo pavara arba žvaigždutė užtikrina sinchronizavimą tarp skirstomojo veleno, alkūninis velenas, ir variklio vožtuvai. Ši pavara yra viename skirstomojo veleno gale ir susijungia su paskirstymo grandine arba diržu. Čia svarbiausia funkcija yra išlaikyti tikslų laiką, reikalingą optimaliam degimui.
Šiuolaikiniai sunkvežimių varikliai yra aukštųjų technologijų stebuklai. The Skirstomojo veleno padėties jutiklis yra pagrindinis elektroninis komponentas, kuris stebi skirstomojo veleno padėtį alkūninio veleno atžvilgiu. Ši informacija leidžia variklio valdymo blokui (ECU) tiksliai sureguliuoti degalų įpurškimo ir uždegimo laiką. Galiausiai turime galinės eigos valdymo sistemą, kuri riboja skirstomojo veleno ašinį judėjimą. Tai labai svarbu norint išlaikyti vožtuvo laiko tikslumą. Galinės eigos valdymas paprastai apima traukos plokštę arba panašų laikymo mechanizmą, kuris užtikrina, kad skirstomasis velenas liktų tiksliai ten, kur turėtų būti, ir atlieka savo darbą be nukrypimų.
Dabar žinote pagrindinius komponentus, sudarančius skirstomąjį veleną, ir kaip jie veikia kartu, kad jūsų sunkvežimio variklis veiktų sklandžiai.
Pagrindinė skirstomojo veleno veikimo auditorija yra vožtuvai. Šie vaikinai yra tarsi jūsų variklio vartai. Skirstomasis velenas valdo, kada jie atsidaro, kad įleistų oro ir kuro mišinį, ir kada užsidaro degimui. Pagalvokite apie skirstomąjį veleną ir alkūninį veleną kaip dinamišką duetą. Jei jie neveikia tobulai, esate pasmerkti. Jie pasikliauja paskirstymo diržu arba grandine, kad būtų sinchronizuojami. Jei šis koordinavimas yra sutrikęs net dėl danties, jūsų variklis gali neužsivesti arba, dar blogiau, jis gali būti pažeistas. Remiantis „Motor Trend“, netinkamai išlygintas skirstomasis velenas gali sukelti milžinišką 3,000 USD remonto sąskaitą.
Nepastebėtas aspektas yra tai, kaip skirstomasis velenas veikia degalų purkštukus. Jis tiksliai nurodo, kada purkšti kurą į degimo kamerą. Jei skirstomasis velenas yra išjungtas, purkštukai purškiami netinkamu laiku, todėl nesudega degalai, prarandama rida ir padidėja išmetamųjų teršalų kiekis.
Keltuvai ir stūmikliai yra kaip skirstomojo veleno pakalikai, kurie savo sukamąjį judesį perkelia į linijinį judesį, kad suaktyvintų vožtuvus. Net nedidelis skirstomojo veleno netobulumas gali sukelti šių komponentų nusidėvėjimą ir sutrumpinti jų tarnavimo laiką.
Ir spėk ką? V8 varikliai turi daugiau skirstomųjų velenų dėl sudėtingos konstrukcijos ir didesnių našumo reikalavimų. Jei esate automobilių entuziastas ar profesionalus mechanikas, tikriausiai pastebėjote, kad V8 sunkvežimių varikliai paprastai pasižymi sudėtingesne skirstomojo veleno sąranka nei jų mažesnių kolegų. Viena iš pagrindinių priežasčių yra dvigubos viršutinės kameros (DOHC) konfigūracijos naudojimas. Ši sąranka leidžia tiksliau nustatyti vožtuvo laiką. Naudojant DOHC, kiekvienas skirstomasis velenas yra atsakingas už tam tikros vožtuvų poros valdymą - įsiurbimo ir išmetimo. Šis atskyrimas užtikrina, kad vožtuvai atsidarytų ir užsidarytų tobulomis akimirkomis, optimizuodami oro srautą ir padidindami variklio našumą.
V8 sunkvežimių varikliai skirti sunkesnėms apkrovoms ir didesniam našumui. Norėdami patenkinti šiuos poreikius, gamintojai naudoja kelis skirstomuosius velenus. Daugiau skirstomųjų velenų reiškia geresnę vožtuvo veikimo kontrolę, todėl variklis veikia efektyviau esant įtampai. V8 varikliui būdingas sudėtingumas taip pat reikalauja sudėtingesnio skirstomojo veleno išdėstymo. Atsižvelgiant į tai, kad V8 varikliai paprastai turi aštuonis cilindrus, išdėstytus V forma, kiekvienas cilindrų blokas turi savo skirstomųjų velenų rinkinį. Apibendrinant galima pasakyti, kad padidėjęs skirstomųjų velenų skaičius V8 sunkvežimių varikliuose yra ne tik savybė - tai būtinybė, kurią lemia tikslumo, našumo ir sudėtingos konstrukcijos poreikis.
Plokšti paskirstymo velenai yra bene tradiciškiausias tipas, su kuriuo susidursite. Jie buvo naudojami seniai ir yra populiarūs senesniuose sunkvežimių varikliuose. Konstrukcijoje yra keltuvas, kuris liečiasi su skirstomojo veleno skiltele. Plokščius paskirstymo velenus išskiria jų paprastumas ir ekonomiškumas. Juos nepaprastai lengva gaminti, todėl išlaidos yra mažos. Puikiai tinka tiems, kurie turi biudžetą! Jei restauruojate seną sunkvežimį arba tiesiog teikiate pirmenybę tradiciniams metodams, plokšti paskirstymo velenai gali būti geras pasirinkimas.
Įeikite į šiuolaikinę erą su ritininiais skirstomaisiais velenais. Tai jūsų didelio našumo skirstomieji velenai su ritininiu keltuvu, kuris sumažina trintį. Viena pastebima statistika: ritininiai skirstomieji velenai gali suteikti iki 10-15 % daugiau arklio galių, palyginti su plokščiais paskirstymo velenais. Tai didžiulis!
Hidrauliniai skirstomieji velenai sujungia geriausius iš abiejų pasaulių, užtikrindami pusiausvyrą tarp našumo ir lengvos priežiūros. Šie skirstomieji velenai naudoja hidraulinius keltuvus, kurie automatiškai reguliuojasi, kad būtų išlaikytas nulinis tarpas. Pagrindinis pranašumas yra sumažėjęs nuolatinio reguliavimo poreikis. Hidrauliniai skirstomieji velenai yra ypač populiarūs kasdieniuose sunkvežimiuose, kur labai vertinama mažai priežiūros.
Kietieji skirstomieji velenai, taip pat žinomi kaip mechaniniai skirstomieji velenai, reikalauja šiek tiek daugiau dėmesio. Nors jie gali atrodyti reikalaujantys daug priežiūros, jie yra puikus pasirinkimas daugeliui lenktynių programų. Kodėl? Jie siūlo neprilygstamą stabilumą ir didelius apsisukimų dažnius.
Dviejų raštų skirstomieji velenai skirti tiems, kurie trokšta universalumo. Šiuose skirstomuosiuose velenuose yra skirtingos įsiurbimo ir išmetimo skiltys, optimizuotos įvairioms našoms. Jei jūsų sunkvežimiui reikia balansuoti tarp sunkių krovinių vilkimo ir lenktynių atviru keliu, dviejų raštų skirstomieji velenai jums tinka kaip pirštinė.
Sveiki atvykę į naujausią skirstomojo veleno technologiją: kintamo vožtuvo paskirstymo (VVT) skirstomuosius velenus. Tai išmanieji skirstomieji velenai, kurie prisitaiko realiuoju laiku ir užtikrina geriausią įmanomą našumą įvairiomis sąlygomis. Ar laukia ilgas važiavimas į kalną? Remiantis tyrimais, VVT skirstomieji velenai gali pagerinti degalų efektyvumą iki 10%.
Kartais paruošta lentyna jo tiesiog nesupjauna. Čia atsiranda pritaikyti skirstomieji velenai. Pastebėsite, kad norint pritaikyti skirstomuosius velenus dažnai reikia konsultuotis su ekspertu, kad būtų galima pritaikyti tokias specifikacijas kaip pakėlimas, trukmė ir skilčių atskyrimas.
Apibendrinant galima pasakyti, kad pasirinkus tinkamą skirstomąjį veleną savo sunkvežimiui, reikia suprasti savo unikalius poreikius ir subalansuoti išlaidas, techninę priežiūrą ir našumą.
Kalbant apie skirstomuosius velenus, svarbiausia yra patvarumas. Šie komponentai ištveria didžiulį įtampą, o jūsų sunkvežimio variklis yra sinchronizuotas. Ketaus yra klasikinis paskirstymo velenų pasirinkimas. Kodėl? Jis yra tvirtas, nebrangus ir turi puikų atsparumą dilimui. Sunkiasvoriams sunkvežimiams labiausiai tinka plieniniai skirstomieji velenai. Jie pasižymi geru stiprumu ir ilgaamžiškumu, palyginti su ketaus. Turite aukštos kokybės transporto priemonę? Pažangūs lydiniai, tokie kaip chromas ir molibdeno plienas, sustiprina žaidimą. Pasirinkus tinkamą skirstomojo veleno medžiagą, gali pasikeisti sunkvežimio veikimas ir ilgaamžiškumas.
Geriausi kumštelinis velenas yra nepakeičiama vidaus degimo variklių dalis, atliekanti lemiamą vaidmenį nustatant vožtuvų laiką ir bendrą variklio veikimą.
