Vibracija yra vienas iš pagrindinių rodiklių, signalizuojančių apie įrangos techninę būklę. Ypač tai svarbu besisukančioms detalėms, tokioms kaip ventiliatorių darbo ratai, velenai ir kiti rotoriai. Tinkamas šių elementų balansavimas užtikrina sklandų darbą, ilgaamžiškumą ir saugumą. Šiame straipsnyje nagrinėsime velenų ir ventiliatorių darbo ratų balansavimo svarbą, metodus ir su tuo susijusias problemas.
Kas yra balansavimas ir kodėl jis svarbus?
Balansavimas - tai procesas, kurio metu siekiama tolygiai paskirstyti masę besisukančiame objekte, kad jo sukimosi ašis sutaptų su pagrindine inercijos ašimi. Kai rotorius yra nesubalansuotas, jo besisukimo metu atsiranda išcentrinė jėga, kuri sukelia vibraciją. Ši vibracija perduodama guoliams, atramoms ir visai konstrukcijai, sukeldama papildomą apkrovą, triukšmą ir galiausiai - gedimus.
Idealiu atveju besisukantis kūnas, pavyzdžiui, ištraukiamojo ventiliatoriaus sparnuotė, būtų idealiai subalansuotas. Mechaniniu požiūriu tai reiškia, kad jo pagrindinė inercijos ašis visiškai sutampa su geometrine sukimosi ašimi. Kai toks nesubalansuotas rotorius pradeda suktis, šis masės poslinkis sukuria išcentrinę jėgą. Ši jėga nuolat keičia kryptį, veikia statmenai sukimosi ašiai ir per veleną perduodama guolių atramoms, o po to visai konstrukcijai. Svarbiausias šio ryšio aspektas yra tas, kad inercinė jėga auga proporcingai sukimosi greičio kvadratui (ω²). Tai turi didžiulę praktinę reikšmę išmetamųjų dujų balansavimas procedūros. Pavyzdžiui, padvigubinus ištraukiamojo ventiliatoriaus greitį, vibracijos jėga padidės keturis kartus.
Pagrindinės disbalanso priežastys:
- Netolygus masės pasiskirstymas.
- Stebulės skylės ir veleno matmenų tolerancijų suma.
- Veleno išlinkimas.
- Medžiagų kaupimasis (pvz., dulkės, purvas ant ventiliatoriaus mentelių).
- Mechaninis susidėvėjimas.
Disbalanso tipai:
- Statinis disbalansas: Atsiranda, kai inercijos ašis pasislenka lygiagrečiai sukimosi ašiai. Jam būdingas sinchroniškas guolių atramų judėjimas.
- Porinis arba dinaminis disbalansas: Atsiranda, kai inercijos ašis kerta sukimosi ašį rotoriaus masės centre. Jam būdingas osciliacinis atramų judėjimas „priešfazėje“.
- Sudėtinis disbalansas: Dažniausiai praktikoje sutinkamas atvejis, kai inercijos ašis nėra nei lygiagreti, nei kerta sukimosi ašį, bet yra iškreipta kartu su ja erdvėje.
Nesubalansuoti velenai ir darbo ratai gali sukelti:
- Pagreitintą guolių susidėvėjimą.
- Padidėjusį energijos suvartojimą.
- Mažesnį įrangos efektyvumą.
- Netikėtus gedimus ir prastovas.
- Triukšmą ir vibraciją, turinčią įtakos aplinkai ir darbuotojų sveikatai.
Vibracijos matavimas ir analizė
Vibracijos matavimas yra esminis žingsnis diagnozuojant ir pašalinant disbalansą. Tam naudojami specializuoti prietaisai:
- Vibracijos jutikliai (akselerometrai): Pirminės duomenų rinkimo priemonės, matuojančios vibracijos amplitudę ir dažnį.

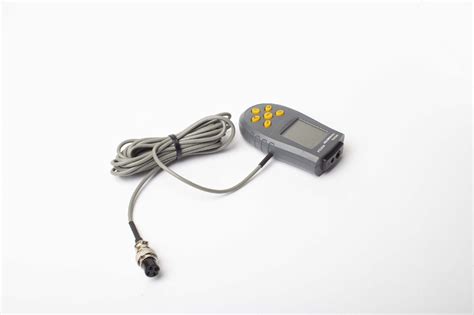

- Nešiojami vibracijos analizatoriai / balansavimo įrenginiai: Šiuolaikiniai prietaisai, tokie kaip „Balanset-1A“, sujungia vibrometro, spektro analizatoriaus (FFT), fazės matuoklio ir balansavimo skaičiuotuvo funkcijas.
- Tachometras (optinis arba lazerinis): Būtinas tiksliam sukimosi greičio matavimui ir fazės matavimo sinchronizavimui.
Akselerometru išmatuotas vibracijos signalas atspindi kompleksinę amplitudės ir laiko priklausomybę. Diagnostikai toks signalas yra mažai informatyvus. Pagrindinis analizės metodas yra greitoji Furjė transformacija (FFT), kuri matematiškai suskaido kompleksinį laiko signalą į jo dažnių spektrą. Šis dažnis žymimas 1x, kuris paprastai atitinka sukimosi dažnį ir yra tiesiogiai susijęs su disbalansu.
Fazė iš esmės yra laiko santykis tarp dviejų vienodo dažnio vibracijos signalų, matuojamas laipsniais. Fazės kampo stabilumas pats savaime yra labai svarbus diagnostinis kriterijus. Prieš pradedant balansavimą, reikia atlikti 2-3 valdymo paleidimus, siekiant užtikrinti, kad amplitudės ir fazės rodmenys būtų pakartojami.
Balansavimo metodai
Balansavimas gali būti atliekamas įvairiais metodais, priklausomai nuo įrangos tipo ir galimybių.
1. Statinis balansavimas
Tai klasikinis ir labai tikslus metodas, taikomas, kai rotorius gali būti išimtas iš įrenginio. Rotorius dedamas ant dviejų idealiai horizontalių, lygiagrečių ir lygių prizmių arba mažos trinties atramų. Veikiant gravitacijai, rotoriaus „sunkiausias taškas“ visada bus apatinėje padėtyje. Korekcinis svoris montuojamas griežtai priešingoje (180° kampu) šio taško pusėje.
2. Supaprastintas metodas
Taikomas ventiliatoriams su tiesiogiai pritvirtintomis mentėmis. Nuėmus pavaros diržus (jei yra), sparnuotė lėtai pasukama ir atleidžiama. Sunkiausia mentė kris žemyn. Korekcinis svoris tvirtinamas priešingoje pusėje.
3. Dinaminis balansavimas lauke (in-situ)
Tai pagrindinis pramoninis metodas, atliekamas naudojant specializuotus instrumentus, pvz., „Balanset-1A“, neišmontuojant įrangos. Naudojant vibracijos analizatorių, įrašomi pradiniai duomenys: vibracijos amplitudė ir fazės kampas. Siekiant tiksliai apskaičiuoti, kaip ištaisyti disbalansą, sistemoje įvedamas žinomas pokytis (pvz., dedant bandomąjį svorį) ir stebima jo reakcija. Korekcija gali būti atliekama pridedant arba pašalinant masę.
Vienos ar dviejų plokštumų balansavimas?
Jei atliekant vienos plokštumos balansavimą pastebima, kad vienoje atramoje vibracija mažėja, bet priešingoje žymiai didėja, tai yra aiškus stipraus porinio disbalanso komponento požymis. Tokiu atveju gali prireikti dviejų plokštumų balansavimo.
Standartai ir kategorijos
Tarptautiniai standartai, tokie kaip ISO 1940-1, nustato rotorių balansavimo kokybės klases (G). Kokybės klasė apibūdina leistiną liekamąjį disbalansą. Ventiliatoriai skirstomi į kategorijas pagal jų numatytą paskirtį, balansavimo tikslumo klases ir rekomenduojamas vibracijos parametrų ribines vertes.
1 lentelė. Ventiliatorių kategorijos pagal naudojimo sąlygas ir leistinas vibracijos vertes
| Kategorija | Leistinas disbalansas ir vibracijos lygis |
|---|---|
| BV-1 | Mažo dydžio ventiliatoriai (svoris < 224 g), kurių balansavimo tikslumą sunku išlaikyti. Taip pat gali būti priskiriami mažo galingumo ventiliatoriai. |
| BV-2 | Standartiniai pramoniniai ventiliatoriai. |
| BV-3 | Aukšto tikslumo reikalaujantys ventiliatoriai. |
| BV-4 | Labai aukšto tikslumo reikalaujantys ventiliatoriai. |
| BV-5 | Aukščiausio tikslumo reikalaujantys ventiliatoriai. |
Pastaba: Ši lentelė yra iliustratyvinė. Tikslios vertės ir kategorijos nustatomos pagal konkrečius standartus ir gamintojo specifikacijas.
Standartas ISO 10816-1-97 ir kiti panašūs reglamentuoja pramoninių mašinų vibracijos būklės vertinimą, pagrįstą matavimais ant nesisukančių dalių (pvz., guolių korpusų).
Dažniausios problemos ir jų sprendimai
Be disbalanso, vibraciją gali sukelti ir kitos priežastys:
- Nesuderinimas: Variklio ir ventiliatoriaus veleno nesutapimas.
- Mechaninis laisvumas: Atsipalaidavę guolių atraminiai varžtai, įtrūkimai pamato rėme.
- Guolių defektai: Riedėjimo guolių defektai, įtrūkimai bėgių takeliuose ar riedėjimo elementuose.
- Rezonansas: Staigus vibracijos sustiprėjimas, kai darbinis sukimosi dažnis sutampa su vienu iš konstrukcijos natūraliųjų dažnių.
- Aerodinaminiai triukšmai ir nestabilumai: Netinkamai suprojektuotos oro įsiurbimo ir išmetimo angos, rato sąveika su stacionariais elementais.
Sprendimai:
- Sisteminga vibracijos analizė: Atlikti spektro ir fazės analizę.
- „Intervencijos hierarchija“: Griežtai laikytis patikrintos gedimų šalinimo tvarkos.
- Tikrinimas prieš balansavimą: Atlikti kelis valdymo paleidimus, kad būtų užtikrintas rodmenų stabilumas.
- Gedimų šalinimas: Pirmiausia pašalinti visas kitas galimas vibracijos priežastis (nesuderinimą, laisvumą, guolių defektus).
Balansavimas neturėtų būti laikomas vienkartine remonto operacija. Reguliarus vibracijos stebėjimas leidžia laiku pastebėti problemas ir užkirsti kelią rimtesniems gedimams.
