Automobilio saugiklių ir indikatorių supratimas yra svarbus kiekvienam vairuotojui. Šie komponentai užtikrina tinkamą elektros sistemų veikimą ir informuoja apie galimus gedimus. Šiame straipsnyje pateikiama išsami informacija apie pagrindinius Volvo automobilių saugiklius ir indikatorius.
Saugiklių reikšmės ir paskirtis
Saugikliai yra esminė automobilio elektros sistemos dalis, apsauganti nuo elektros grandinės perkrovos ir trumpojo jungimo. Kiekvienas saugiklis yra skirtas tam tikrai sistemai ar komponentui. Toliau pateikiama lentelė su kai kuriais pagrindiniais saugiklių tipais ir jų amperais Volvo automobiliuose:
| Saugiklis | Amperai |
|---|---|
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 50 |
| Pirminis saugiklis centriniam elektriniam blokui bagažinėje | 60 |
| Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže | 60 |
| Papildomas elektrinis šildytuvas* | 100 |
| Šildomas priekinis stiklas*, kairioji pusė | 40 |
| Prekinio stiklo valytuvai | 30 |
| Stovėjimo šildytuvas* | 25 |
| Salono ventiliatorius | 40 |
| Šildomas priekinis stiklas*, dešinioji pusė | 40 |
| ABS siurblys | 40 |
| ABS vožtuvai | 20 |
| Priekinių žibintų plovikliai* | 20 |
| Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)* | 10 |
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 20 |
| ABS | 5 |
| Reguliuojama vairo jėga* | 5 |
| Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės | 10 |
| Šildomi valytuvų purkštukai* | 10 |
| Žibintų jungikliai | 5 |
| Relės ritės | 5 |
| Papildomi žibintai* | 20 |
| Garso signalas | 15 |
| Variklio valdymo modulis (4 cil., 2,0 l, 5, 6 cil.) | 10 |
| Transmisijos valdymo modulis | 15 |
| Elektromagnetinė kondicionieriaus sankaba (ne 4 cil. 2,0 l, ne 5 cil. dyzeliniuose); pagalbinis aušinimo skysčio siurblys (4 cil. 2,0 l dyzeliniuose) | 15 |
| Kondicionieriaus sankabos elektromagneto relės ritė (ne 5 cil. dyzeliniuose), aušalo siurblio relės ritė (1,6 l benzininiuose Start/Stop); centrinio elektros bloko relės ritės variklio skyriaus šaltojoje zonoje (Start/Stop) | 5 |
| Užvedimo relė | 30 |
| Uždegimo ritės (1,6 l benzininiame variklyje B4204T7); kaitinimo valdymo modulis (5 cil. dyzeliniame) | 10 |
| Variklio valdymo modulis (4 cil. 2,0 l); uždegimo ritės (5, 6 cilindrų benzininis); kondensatorius (6 cil.) | 20 |
| Variklio valdymo modulis (benzininiuose, išskyrus 4 cil. 2,0l) | 10 |
| Variklio valdymo modulis (1,6 l dyzeliniuose, 5 cil. dyzeliniuose) | 15 |
| Variklio valdymo modulis (4 cil. 2,0 l) | 20 |
| Vožtuvai (1,6 l benzininiuose); oro srauto jutiklis (1,6 l, 4 cil. 2,0 l); termostatas (4 cil. 2,0 l benzininiuose); EVAP vožtuvas (4 cil. 2,0 l benzininiuose); klimato reguliavimo sistemos aušinimo vožtuvas (4 cil. 2,0 l dyzeliniuose); EGR aušinimo siurblys (4 cil. 2,0 l dyzeliniuose) | 10 |
| Reguliatoriaus vožtuvas, degalų srautas (variklis D4162T) | 10 |
| Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5, 6 cil. benzininis) | 15 |
| Kondicionieriaus sankabos elektromagnetas (5, 6 cil.); vožtuvai (1,6 l, variklis B4204T7, 5 ir 6 cil.); variklio valdymo modulis (6 cil.); elektromagnetai (6 cil. be turbokompresoriaus); generatoriaus varikliai, įsiurbimo kolektoriaus pavaros (6 cil. be turbokompresoriaus); masės oro srauto jutiklis (variklis B4204T7, 5 cil. benzininis); alyvos lygio jutiklis (5 cil. dyzelinis) | 10 |
| Vožtuvai (4 cil. 2,0 l); alyvos siurblys (4 cil. 2,0 l benzininiuose); centrinis „Lambda“ zondas (4 cil. 2,0 l benzininiuose); galinis „Lambda“ zondas (4 cil., 2,0 l dyzeliniuose) | 15 |
| „Lambda“ zondai (1,6 l benzininiuose, variklis B4204T7); „Lambda“ zondas (5 cil. dyzeliniuose); radiatoriaus ritininio dangčio valdymo modulis (1,6 l dyzeliniuose, 5 cil. dyzeliniuose) | 10 |
| Priekinis „Lambda“ zondas (4 cil. 2,0 l); galinis „Lambda“ zondas (4 cil. 2,0 l benzininiuose); EVAP vožtuvas (5, 6 cil. benzininiuose); „Lambda“ zondai (5, 6 cil. benzininiuose) | 15 |
| Aušalo siurblys (1,6 l benzininis Start/Stop) Aušalo siurblys (5 cil. benzininiuose); Karterio ventiliacijos šildytuvas (5 cil. benzininiuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. benzininiuose Start/Stop) | 10 |
| Uždegimo ritės (4 cil. 2,0 l benzininiuose) | 15 |
| Dyzelino filtro šildytuvas (dyzelinas) | 20 |
| Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis) | 5 |
| Kondicionieriaus sankabos elektromagnetas (4 cil. 2,0 l benzininiuose) | 7,5 |
| Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) | 10 |
| Elektromagnetinė kondicionieriaus sankaba (4 cil. 2,0 l dyzeliniuose); žvakės valdymo modulis (4 cil. 2,0 l dyzeliniuose); alyvos siurblys (4 cil., 2,0 l dyzeliniuose) | 15 |
| Aušalo siurblys (4 cil. 2,0 l benzininiuose) | 50 |
| Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose) | 70 |
| Aušinimo ventiliatorius (1,6 l, 4 cil. 2,0 l benzininiuose, 5 cil. benzininiuose) | 60 |
| Aušinimo ventiliatorius (6 cil., 4 cil. 2,0 l dyzeliniuose, 5 cil. | 60 |
Pastaba: Žvaigždutė (*) prie kai kurių funkcijų gali reikšti, kad jos priklauso papildomai įrangai arba gali skirtis priklausomai nuo automobilio komplektacijos.
Indikatoriai ir jų reikšmės

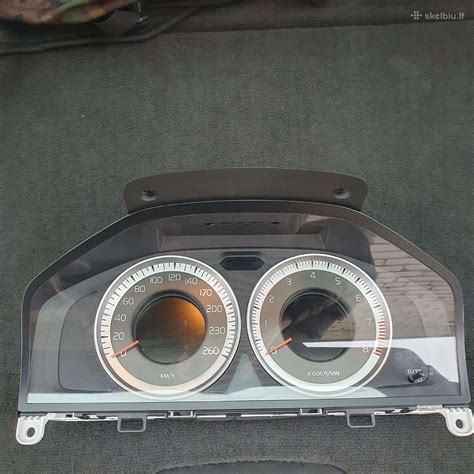

Automobilio prietaisų skydelyje esantys indikatoriai suteikia svarbios informacijos apie automobilio sistemas. Jie skirstomi į įspėjamuosius, kontrolinius ir informacijos ženklus. Kiekvienas ženklas perspėja vairuotoją apie suaktyvintą funkciją, veikiančią sistemą arba įvykusią klaidą ar triktį.
Įspėjamieji ženklai (raudoni)
Raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- ABL sistemos gedimas: Jei ABL funkcija (aktyvių judančių žibintų funkcija) sugenda, užsidega šis ženklas.
- ABS sistemos gedimas: Jei pasirodo šis ženklas, sistema neveikia. Įprasta automobilio stabdžių sistema veikia, tačiau be ABS funkcijos. Reikia sustoti saugioje vietoje, išjungti variklį ir bandyti užvesti iš naujo. Jei ženklas toliau šviečia, nuvykite į servisą ABS sistemai patikrinti.
- Variklio šildytuvas (dyzeliniuose modeliuose): Šis ženklas užsidega variklio šildymo metu, dažniausiai dėl žemos temperatūros.
- Mažas kuro kiekis bake: Jei ima šviesti šis ženklas, degalų lygis bake yra žemas, todėl kaip galima greičiau įpilkite degalų.
- Priminimas - neuždarytos durys: Jei tinkamai neuždaromos vienos iš durelių ar variklio dangtis, informaciniame ekrane pasirodo informacija arba įspėjamasis ženklas su aiškinamąja iliustracija. Kaip galima greičiau sustokite saugioje vietoje ir uždarykite atidarytas dureles ar variklio dangtį. Jei automobilis važiuoja didesniu nei maždaug 7 km/h greičiu, užsidega įspėjamasis ženklas.
- Slėgio padangose stebėjimo sistema: Ženklas įsijungia, jei užregistruojamas žemas slėgis padangose arba nutinka slėgio padangose stebėjimo sistemos triktis.
Kontroliniai ženklai
Kontroliniai ženklai informuoja apie tam tikrų sistemų veikimą ar būklę.
- Įjungtas galinis rūko žibintas: Šis ženklas užsidega, kai įjungiamas galinis rūko žibintas.
- Stabilumo sistema: Mirksintis ženklas rodo, kad stabilumo sistema veikia. Jei ženklas dega pastoviai, tai reiškia, kad sistema sugedusi.
- Stabilumo sistema, sportinis režimas: Ženklas ima šviesti suaktyvinus sportinį režimą, leidžiantį važiuoti aktyviau.
- Įjungtos tolimosios šviesos: Šis ženklas užsidega, kai įjungiamos tolimosios šviesos arba „mirksint” tolimosiomis šviesomis.
- Kairiojo / dešiniojo posūkio indikatorius: Abiejų posūkio signalų indikatoriai mirksi, kai įjungtas avarinis signalas.
- Eco funkcija įjungta: Ženklas ima šviesti suaktyvinus Eco funkciją.
- Start/Stop: Automatiškai išjungus variklį pasirodo ženklas.
Informacijos ženklai
Informacijos ženklai kartu su tekstu jungtinio prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.
- Išmetimo sistema: Jei užvedus variklį šis ženklas šviečia, taip gali būti dėl to, jog sugedo automobilio išmetimo sistema. Rekomenduojama kreiptis į autoservisą.
- Informacija, skaitykite tekstinį pranešimą ekrane: Šis ženklas užsidega, kai bent viena iš automobilio sistemų veikia ne taip, kaip turėtų. Ekrane taip pat atsiranda tekstinis pranešimas. Pranešimo tekstas išvalomas mygtuku OK arba pats automatiškai išnyksta po tam tikro laiko.
- Informacijos ženklas taip pat gali užsidegti kartu su kitais ženklais: Kai rodomas techninės priežiūros pranešimas, simbolis ir pranešimas išvalomi naudojant OK mygtuką, arba praėjus tam tikram laikui dingsta patys.
- Jei bagažinės dangtis uždaromas netinkamai: Informaciniame ekrane parodomas informacinis ženklas su aiškinamąja iliustracija.
