Saugikliai yra esminė automobilio elektros sistemos dalis, apsauganti įvairias grandines nuo perkrovos ir galimos žalos. Tinkamas saugiklių supratimas ir priežiūra gali padėti išvengti brangių remonto darbų ir užtikrinti saugų automobilio veikimą. Šis vadovas skirtas suteikti išsamų supratimą apie Volvo V50 automobilių saugiklių reikšmes, jų tipus, paskirtis ir kaip juos pakeisti.
Saugiklių Dėžučių Vietos
Volvo V50 automobilyje saugiklių dėžutės paprastai yra dviejose pagrindinėse vietose:
- Salone, po daiktadėže (pirštinių dėžute): Tai yra pagrindinė saugiklių dėžutė, kurioje yra saugikliai, skirti įvairiems salono elektros prietaisams, tokiems kaip apšvietimas, centrinis užraktas, prietaisų skydelis ir kt.
- Variklio skyriuje: Ši saugiklių dėžutė yra arčiau variklio ir joje yra saugikliai, skirti variklio valdymo sistemai, ABS (stabdžių antiblokavimo sistema), oro kondicionieriui ir kitoms svarbioms variklio funkcijoms.
Kartais gali būti ir trečia saugiklių dėžutė, priklausomai nuo konkretaus modelio ir įrangos lygio. Ji gali būti bagažinėje, šalia akumuliatoriaus arba po galinėmis sėdynėmis. Rekomenduojama visada pasikonsultuoti su savo automobilio savininko vadovu, norint tiksliai nustatyti visas saugiklių dėžučių vietas.
Saugiklių Tipai ir Jų Paskirtis
Volvo V50 automobiliuose naudojami įvairių tipų saugikliai. Svarbu naudoti tinkamą saugiklio tipą, kad užtikrintumėte tinkamą grandinės apsaugą. Dažniausiai naudojami saugiklių tipai:
- Peiliniai saugikliai (Blade fuses): Tai yra labiausiai paplitęs tipas, turintis spalvotą korpusą, nurodantį srovės stiprumą amperais (A).
- Mini peiliniai saugikliai: Mažesnė peilinių saugiklių versija, naudojama ten, kur reikia kompaktiško dydžio.
- Stikliniai saugikliai: Senesnio tipo saugikliai, rečiau naudojami naujesniuose automobiliuose, bet gali pasitaikyti senesniuose V50 modeliuose.
Kiekvienas saugiklis apsaugo tam tikrą grandinę. Svarbu žinoti, kuris saugiklis atsakingas už kurį įrenginį ar sistemą. Saugiklių dėžutės dangtelyje arba automobilio savininko vadove paprastai yra schema, kurioje nurodoma kiekvieno saugiklio paskirtis. Štai keli pavyzdžiai:
- Žibintai: Atskiri saugikliai gali būti skirti priekiniams, galiniams, stabdžių ir posūkių žibintams.
- Valytuvai: Saugiklis, apsaugantis valytuvų variklį.
- Garso sistema: Saugiklis, skirtas radijui, CD grotuvui ar stiprintuvui.
- Centrinis užraktas: Saugiklis, atsakingas už durų užrakinimo ir atrakinimo sistemą.
- Langų kėlikliai: Saugiklis kiekvienam elektra valdomam langui.
- Šildomos sėdynės: Saugiklis, skirtas sėdynių šildymo sistemai.
- Oro kondicionierius: Saugiklis, skirtas oro kondicionieriaus kompresoriui ir ventiliatoriui.
- ABS (Stabdžių antiblokavimo sistema): Saugiklis, skirtas ABS valdymo blokui ir siurbliui.
- Variklio valdymo sistema: Saugikliai, skirti įvairiems variklio valdymo sistemos komponentams, pvz., purkštukams, jutikliams ir kt.

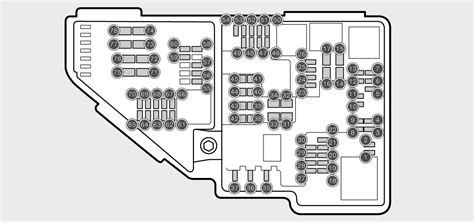

Volvo V50 Saugiklių Schemos (Pavyzdys)
Toliau pateikiama dalinė saugiklių reikšmių ir paskirčių lentelė, grindžiama turima informacija. Atkreipkite dėmesį, kad tikslios schemos gali skirtis priklausomai nuo jūsų Volvo V50 modelio metų ir komplektacijos.
| Tipas | Nr. | Aprašymas | Amperai (A) |
|---|---|---|---|
| MIDI | 1 | Aušinimo ventiliatorius | 50A |
| MIDI | 2 | Vairo stiprintuvas (išskyrus 1.6 l variklį) | 80A |
| MIDI | 3 | Maitinimo tiekimas į salono saugiklių dėžutę | 60A |
| MIDI | 4 | Maitinimo tiekimas į salono saugiklių dėžutę | 60A |
| MIDI | 5 | Klimato kontrolės elementas, papildomas PTC šildytuvas (pasirinktinai) | 80A |
| MIDI | 6 | Pakaitinimo žvakės (4 cilindrų dyzelinas) | 60A |
| MIDI | 6 | Pakaitinimo žvakės (5 cilindrų dyzelinas) | 70A |
| FMX/JCase | 8 | ABS vožtuvai | 20A |
| FMX/JCase | 9 | ABS siurblys | 30A |
| FMX/JCase | 11 | Starterio relės | 30A |
| FMX/JCase | 12 | Priekinių žibintų plautuvai | 20A |
| FMX/JCase | 13 | Variklio funkcijos | 30A |
| FMX/JCase | 14 | Maitinimo tiekimas informacinio-pramoginio centro sistemai | 30A |
| FMX/JCase | 16 | Maitinimo tiekimas galinio lango šildytuvui | 30A |
| FMX/JCase | 17 | Klimato kontrolės bloko ventiliatorius | 40A |
| FMX/JCase | 18 | Priekinio stiklo valytuvai | 30A |
| FMX/JCase | 19 | Maitinimo tiekimas į salono saugiklių dėžutę | 40A |
| MINI | 20 | Generatoriaus įtampos reguliatorius (4 cilindrų) | 40A |
| MINI | 22 | Kuro filtras su elektriniu šildymu, PTC alyvos separatoriaus elementas (5 cilindrų dyzelinas) | 20A |
| MINI | 24 | Garso signalas | 15A |
| MINI | 29 | Oro kondicionieriaus kompresorius | 10A |
| MINI | 36 | Priekiniai rūko žibintai | 15A |
| MINI | 7 | Telefonas, garso sistema, RTI (pasirinktinai) | 15A |
| MINI | 8 | SRS sistema, variklio valdymo blokas (5 cilindrų) | 10A |
| MINI | 9 | Lizdas | 15A |
| MINI | 12 | Priekinio stiklo ploviklis, galinis valytuvas | 10A |
| MINI | 13 | SRS sistema | 10A |
| MINI | 15 | Papildomas salono šildytuvas, AWD, kuro filtro šildytuvo relė | 5A |
| MINI | 16 | Transmisijos valdymo blokas (TCM), ABS sistema | 5A |
| MINI | 17 | Vairo stiprintuvas | 10A |
| MINI | 18 | Pagalbinis parkavimas, Bi Xenon (pasirinktinai) | 10A |
| MINI | 19 | Beraktės sistemos valdymo blokas | 20A |
| MINI | 20 | Nuotolinio valdymo blokas, sirenos valdymo blokas | 10A |
| MINI | 21 | Diagnostikos lizdas, stabdžių šviesos kontaktas | 15A |
| MINI | 22 | Dešinysis tolimasis žibintas, papildomi žibintai, relės ritė | 7.5A |
| MINI | 23 | Tolinis žibintas (kairysis) | 7.5A |
| MINI | 24 | Vairuotojo sėdynės šildymas | 15A |
| MINI | 25 | Keleivio sėdynės šildymas | 15A |
| MINI | 26 | Stoglangis | 20A |
| MINI | 27 | Dešinės galinės durys, maitinimo tiekimas | 20A |
| MINI | 28 | RTI (pasirinktinai) | 5A |
| MINI | 29 | Informacinis-pramoginis centras | 5A |
| MINI | 30 | Informacinio-pramoginio centro valdymo blokas (ICM), klimato kontrolė | 10A |
| MINI | 32 | Pastovaus greičio palaikymo sistema | 5A |
| MINI | 33 | Klimato kontrolė, lietaus jutiklis, BLIS mygtukas | 5A |
| MINI | 37 | Stoglangis, salono apšvietimo konsolė (OHC), galinės saugos diržo indikatorius, automatiškai tamsėjantis galinio vaizdo veidrodėlis | 5A |
| MINI | 38 | Kuro siurblio relė | 15A |
| MINI | 41 | Bagažinės lizdas, priedų valdymo blokas (AEM) | 15A |
| MINI | 43 | Atbulinės eigos žibintai | 5A |
| MINI | 45 | Kairiosios galinės durys, maitinimo tiekimas | 20A |
| MINI | 46 | Dešinės priekinės durys, maitinimo tiekimas | 25A |
| MINI | 47 | Kairiosios priekinės durys, maitinimo tiekimas | 25A |
| MINI | 48 | Elektra valdomos keleivio sėdynės | 25A |
| MINI | 49 | Elektra valdomos vairuotojo sėdynės | 25A |
| MINI | 50 | Salono apšvietimas, bagažinės apšvietimas, elektra valdomos sėdynės, degalų lygio indikatorius (1.8F) | 5A |
Kaip Pakeisti Saugiklį
Saugiklio pakeitimas yra gana paprastas procesas, kurį galite atlikti patys. Štai žingsniai, kaip tai padaryti:
- Išjunkite automobilio degimą: Prieš keisdami saugiklį, įsitikinkite, kad automobilis yra išjungtas.
- Nustatykite sugedusį saugiklį: Naudokite saugiklių dėžutės schemą, kad nustatytumėte saugiklį, susijusį su neveikiančiu įrenginiu ar sistema.
- Patikrinkite saugiklį: Išimkite saugiklį specialiu saugiklių ištraukėju (paprastai būna saugiklių dėžutėje) arba replėmis. Apžiūrėkite saugiklį. Jei viduje esanti vielutė yra nutrūkusi arba juoda, saugiklis yra sugedęs.
- Pakeiskite saugiklį: Įdėkite naują saugiklį, kurio srovės stiprumas (amperai) yra toks pat, kaip ir sugedusio saugiklio. Svarbu naudoti tokios pačios vertės saugiklį, nes naudojant didesnės vertės saugiklį galite pažeisti grandinę, o naudojant mažesnės vertės saugiklį jis gali perdegti vėl.
- Patikrinkite, ar veikia: Įjunkite automobilio degimą ir patikrinkite, ar veikia įrenginys ar sistema, kuri neveikė.
Jei saugiklis vėl perdegė, tai gali reikšti rimtesnę problemą elektros sistemoje, ir jums gali prireikti kreiptis į profesionalų elektriką.
Dažniausios Saugiklių Gedimo Priežastys
Saugikliai dažniausiai perdega dėl šių priežasčių:
- Trumpasis jungimas: Tai atsitinka, kai elektros srovė randa trumpesnį kelią nei numatyta, sukeldama per didelį srovės stiprumą, dėl kurio saugiklis perdega.
- Perkrova: Tai atsitinka, kai grandinėje yra per daug įrenginių, kurie sunaudoja daugiau srovės nei grandinė gali atlaikyti.
- Izoliacijos pažeidimas: Pažeista laidų izoliacija gali sukelti trumpąjį jungimą arba perkrovą.
- Netinkamas saugiklio tipas: Naudojant netinkamo srovės stiprumo saugiklį, jis gali perdegti net esant normaliai apkrovai.
- Senėjimas: Saugikliai gali perdegti dėl natūralaus susidėvėjimo.
Prevencinės Priemonės
Norėdami išvengti saugiklių gedimų ir užtikrinti tinkamą elektros sistemos veikimą, rekomenduojama laikytis šių prevencinių priemonių:
- Reguliariai tikrinkite saugiklius: Periodiškai patikrinkite saugiklius, ypač jei pastebėjote, kad kuris nors įrenginys neveikia.
- Naudokite tinkamo srovės stiprumo saugiklius: Visada naudokite saugiklius, kurių srovės stiprumas atitinka gamintojo nurodymus.
- Venkite perkrauti grandines: Nestatykite per daug elektros prietaisų į vieną grandinę.
- Patikrinkite laidus: Reguliariai tikrinkite laidus, ar nėra pažeidimų, ir nedelsdami juos sutvarkykite.
- Saugokite elektros sistemą nuo drėgmės: Drėgmė gali sukelti trumpąjį jungimą.
Neveikia pakaitinimo zvakes Toyota avsnsis 2008 metu
Jei nesate tikri dėl saugiklio pakeitimo arba jei problema kartojasi, rekomenduojama kreiptis į kvalifikuotą automobilių elektriką.
