Rankinis stabdys, dar žinomas kaip stovėjimo stabdys, yra svarbi automobilio saugos sistemos dalis, skirta užtikrinti, kad automobilis nejudėtų stovėjimo metu. Laikui bėgant, net ir patikimiausiuose automobiliuose, tokiuose kaip Volvo V70, gali atsirasti problemų su rankiniu stabdžiu. Šiame straipsnyje išsamiai aptarsime galimas problemas, remonto būdus ir priežiūros patarimus, skirtus Volvo V70 rankiniam stabdžiui, ypatingą dėmesį skirdami rankinio stabdžio kaladėlių keitimui ir reguliavimui.
Rankinio Stabdžio Veikimo Principai ir Tipai Volvo V70
Prieš gilinantis į konkrečias problemas, svarbu suprasti, kaip veikia rankinis stabdys ir kokie jo tipai gali būti naudojami Volvo V70 automobiliuose. V70 modeliuose gali būti naudojami tiek mechaniniai, tiek elektriniai rankiniai stabdžiai, priklausomai nuo pagaminimo metų ir komplektacijos.
Mechaninis Rankinis Stabdys

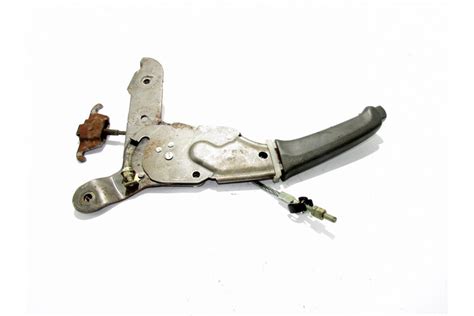

Mechaninis rankinis stabdys veikia naudojant trosus, kurie jungia svirtį (arba pedalą) salone su galiniais stabdžių mechanizmais. Patraukus svirtį (arba paspaudus pedalą), trosai įtempia ir aktyvuoja stabdžių kaladėles arba trinkeles, blokuodami ratus. Atleidus svirtį (arba pedalą), trosai atsipalaiduoja, ir ratai gali laisvai suktis.
Elektrinis Rankinis Stabdys (EPB)
Elektrinis rankinis stabdys (EPB) naudoja elektros variklį, kad įtemptų stabdžių trosus arba tiesiogiai aktyvuotų stabdžių suportus. EPB valdomas mygtuku arba jungikliu salone. Paspaudus mygtuką, valdymo blokas siunčia signalą varikliui, kuris įjungia stabdžius. EPB dažnai turi papildomų funkcijų, tokių kaip automatinis atleidimas pajudant iš vietos arba pagalba įkalnėje.
Dažniausios Volvo V70 Rankinio Stabdžio Problemos
Volvo V70 savininkai gali susidurti su įvairiomis rankinio stabdžio problemomis, tiek mechaninėse, tiek elektrinėse sistemose. Štai keletas dažniausių problemų:
Mechaninio Rankinio Stabdžio Problemos
- Užstrigę trosai: Trosai gali užstrigti dėl korozijos, nešvarumų arba pažeidimų. Tai gali sukelti sunkumus įjungiant arba atleidžiant rankinį stabdį.
- Nutrūkę trosai: Trosai gali nutrūkti dėl senėjimo, perkrovos arba korozijos. Nutrūkęs trosas visiškai išjungia rankinį stabdį.
- Susidėvėjusios stabdžių kaladėlės/trinkelės: Susidėvėjusios kaladėlės/trinkelės sumažina rankinio stabdžio efektyvumą.
- Netinkamas reguliavimas: Netinkamai sureguliuotas rankinis stabdys gali būti per silpnas arba per stiprus.
- Užstrigę stabdžių suportai: Stabdžių suportai gali užstrigti dėl korozijos arba nešvarumų, trukdydami rankiniam stabdžiui tinkamai veikti.
Elektrinio Rankinio Stabdžio (EPB) Problemos
- Gedimai valdymo bloke: EPB valdymo blokas gali sugesti dėl elektros problemų, korozijos arba programinės įrangos klaidų.
- Gedimai variklyje: EPB variklis gali sugesti dėl perkrovos, senėjimo arba korozijos.
- Gedimai davikliuose: EPB sistema naudoja daviklius, kad nustatytų stabdžių padėtį. Sugedę davikliai gali sukelti EPB sistemos gedimus.
- Programinės įrangos problemos: EPB sistemos programinė įranga gali turėti klaidų arba reikalauti atnaujinimo.
- Atsipalaidavę arba pažeisti laidai: Elektros laidai, jungiantys EPB komponentus, gali atsipalaiduoti arba būti pažeisti, sukeldami gedimus.
Rankinio Stabdžio Diagnostika
Norint nustatyti rankinio stabdžio problemą, reikia atlikti kruopščią diagnostiką. Štai keletas žingsnių, kuriuos galite atlikti:
Mechaninio Rankinio Stabdžio Diagnostika
- Patikrinkite trosus: Patikrinkite trosus, ar nėra korozijos, pažeidimų arba užstrigimų. Pajudinkite svirtį (arba pedalą) ir stebėkite, ar trosai juda laisvai.
- Patikrinkite kaladėles/trinkeles: Patikrinkite stabdžių kaladėlių/trinkelių storį. Jei jos yra susidėvėjusios, jas reikia pakeisti.
- Patikrinkite reguliavimą: Patikrinkite rankinio stabdžio reguliavimą. Jei jis yra netinkamas, jį reikia sureguliuoti.
- Patikrinkite suportus: Patikrinkite, ar stabdžių suportai neįstrigę. Jei jie yra įstrigę, juos reikia išvalyti arba pakeisti.
Elektrinio Rankinio Stabdžio (EPB) Diagnostika
- Patikrinkite klaidas: Naudokite diagnostikos įrangą, kad patikrintumėte, ar EPB sistemoje nėra klaidų. Klaidos kodai gali padėti nustatyti problemos priežastį.
- Patikrinkite variklį: Patikrinkite EPB variklį, ar jis veikia tinkamai. Jei variklis neveikia, jį reikia pakeisti.
- Patikrinkite daviklius: Patikrinkite EPB daviklius, ar jie veikia tinkamai. Sugedusius daviklius reikia pakeisti.
- Patikrinkite laidus: Patikrinkite elektros laidus, jungiančius EPB komponentus, ar jie neatsipalaidavę arba pažeisti.
- Atnaujinkite programinę įrangą: Jei reikia, atnaujinkite EPB sistemos programinę įrangą.
Rankinio Stabdžio Remontas
Rankinio stabdžio remonto darbai gali būti įvairūs, priklausomai nuo problemos. Štai keletas dažniausių remonto darbų:
Mechaninio Rankinio Stabdžio Remontas
- Trosų keitimas: Jei trosai yra užstrigę arba nutrūkę, juos reikia pakeisti naujais.
- Kaladėlių/trinkelių keitimas: Jei kaladėlės/trinkelės yra susidėvėjusios, jas reikia pakeisti naujomis.
- Reguliavimas: Jei rankinis stabdys yra netinkamai sureguliuotas, jį reikia sureguliuoti.
- Suportų valymas/keitimas: Jei stabdžių suportai yra įstrigę, juos reikia išvalyti arba pakeisti naujais.
Elektrinio Rankinio Stabdžio (EPB) Remontas
- Valdymo bloko keitimas: Jei EPB valdymo blokas yra sugedęs, jį reikia pakeisti nauju.
- Variklio keitimas: Jei EPB variklis yra sugedęs, jį reikia pakeisti nauju.
- Daviklių keitimas: Jei EPB davikliai yra sugedę, juos reikia pakeisti naujais.
- Laidų taisymas/keitimas: Jei elektros laidai yra pažeisti, juos reikia pataisyti arba pakeisti naujais.
- Programinės įrangos atnaujinimas: Jei reikia, atnaujinkite EPB sistemos programinę įrangą.
Rankinio Stabdžio Keitimo Procedūra (XC70)
Ši procedūra apibūdina, kaip pakeisti rankinio stabdžio kaladėles Volvo XC70. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į specialistus.
- Nuimti dangtį po centrinės konsolės rankos atrama. Atleisti rankinio stabdžio reguliavimo varžtą (kiek įmanoma iki galo), kol atsilaisvins rankinio stabdžio trosas.
- Nuimti galinius ratus.
- Atsukti abu stabdžių suporto varžtus ir išimti stabdžių vamzdelį iš tvirtinimų. Nuimant kairės pusės suportą papildomai reikia atsukti varžtą, laikantį stabdžių vamzdelių trišakį. Nuimti stabdžių suportą. Pakabinti suportą taip, kad nebūtų pažeistos stabdžių žarnelės.
- Atleisti rankinio stabdžio reguliavimo varžtą tiek, kad nusiimtų stabdžių diskas. Reguliavimo varžtas pasiekiamas per reguliavimo skylę stabdžių diske, pasukus taip, kad skylė atsidurtų virš reguliavimo varžto tarp stabdžių kaladėlių. Atsukti disko tvirtinimo smeigę ir pasižymėti disko padėtį stebulės atžvilgiu, kad būtų lengviau atitaikyti diską surenkant. Nuimti stabdžių diską.
- Praplėsti stabdžių trinkeles ir nuimti nuo stebulės.
- Nuvalyti rūdis su peiliu ir plieniniu šepečiu.
- Uždėti stabdžių trinkeles ant stebulės ir uždėti viršutinę spyruoklę. Įsitikinti, kad reguliavimo varžtai susukti teisingai, kaip parodyta pav. viršuje. Vaizdas paveiksle parodytas iš išorės.
- Sumontuoti stabdžių diską ant stebulės, kad žymės sutaptų. Prisukti tvirtinimo smeigę 8 Nm. Prisukti stabdžių suportą su naujais varžtais. Įstatyti stabdžių vamzdelius į tvirtinimus. Prisukti stabdžių vamzdelių trišakį (tik KP).
Rankinio Stabdžio Reguliavimas Volvo V70
Rankinio stabdžio reguliavimas yra svarbus priežiūros etapas, užtikrinantis efektyvų jo veikimą. Reguliavimas gali skirtis priklausomai nuo konkretaus V70 modelio ir rankinio stabdžio tipo (mechaninio ar elektrinio).
Mechaninio Rankinio Stabdžio Reguliavimas
Mechaninio rankinio stabdžio reguliavimas paprastai atliekamas priveržiant arba atlaisvinant reguliavimo varžtą, esantį prie rankinio stabdžio svirties arba po automobiliu, prie trosų jungties. Svarbu reguliuoti taip, kad rankinis stabdys veiktų efektyviai, bet neblokuotų ratų, kai jis atleistas. Tikslų reguliavimo procesą galite rasti automobilio techninės priežiūros vadove.
Po kaladėlių pakeitimo atlikite šiuos reguliavimo veiksmus:
- Užtraukus rankinį per porą dantų pravažiuoti ne daugiau 400 metrų. Tai nuvalys rūdžių ir šiukšlių likučius nuo kaladėlių ir stabdžių būgnų.
- Nuimti abu galinius ratus. Tada atleisti reguliavimo varžtą per 4-6 dantis sukant priešinga kryptimi.
- Patikrinti ar nėra laisvumo rankinio stabdžio svirtyje. Prisukti reguliavimo varžtą tiek, kad rankinis stabdis pilnai laikytų užtraukus rankeną per 2-8 dantis.
- Įsitikinti, kad stabdžių disko ir ratlankio paviršiai švarūs. Uždėti ratus. Lengvai priveržti.
Elektrinio Rankinio Stabdžio (EPB) Reguliavimas
Elektrinio rankinio stabdžio reguliavimas dažniausiai atliekamas naudojant specialią diagnostikos įrangą. EPB sistema pati reguliuojasi, bet kartais reikia atlikti kalibravimą, kad užtikrinti tinkamą veikimą. Šį darbą geriausiai patikėti kvalifikuotam specialistui.
Volvo V70 rankinio stabdžio gedimas ir jo šalinimas
Rankinio Stabdžio Priežiūra
Reguliari rankinio stabdžio priežiūra gali padėti išvengti problemų ir prailginti jo tarnavimo laiką. Štai keletas priežiūros patarimų:
- Reguliariai naudokite rankinį stabdį: Reguliariai naudokite rankinį stabdį, kad trosai ir mechanizmai neįstrigtų.
- Patikrinkite trosus: Reguliariai patikrinkite trosus, ar nėra korozijos, pažeidimų arba užstrigimų.
- Patikrinkite kaladėles/trinkeles: Reguliariai patikrinkite stabdžių kaladėlių/trinkelių storį.
- Reguliariai reguliuokite: Reguliariai reguliuokite rankinį stabdį, kad jis veiktų tinkamai.
- Valykite suportus: Reguliariai valykite stabdžių suportus, kad jie neįstrigtų.
- Apsilankykite pas specialistą: Reguliariai apsilankykite pas patikimą automobilių servisą, kad specialistai patikrintų ir prižiūrėtų rankinį stabdį.
Prevencija ir Dažniausios Klaidos
Išvengti rankinio stabdžio problemų gali padėti tinkama priežiūra ir atsargus naudojimas. Štai keletas patarimų:
- Venkite staigaus rankinio stabdžio naudojimo: Staigus rankinio stabdžio patraukimas važiuojant gali pažeisti trosus ir mechanizmus.
- Nelaikykite rankinio stabdžio įjungto ilgą laiką: Ilgalaikis rankinio stabdžio laikymas įjungtoje padėtyje gali sukelti trosų įtempimą ir susidėvėjimą.
- Reguliariai tikrinkite stabdžių sistemą: Reguliariai tikrinkite visą stabdžių sistemą, įskaitant rankinį stabdį, kad aptiktumėte problemas ankstyvoje stadijoje.
- Naudokite kokybiškas dalis: Remontui naudokite tik kokybiškas dalis, kad užtikrintumėte patikimą ir ilgalaikį veikimą.
Volvo V70 rankinis stabdys yra svarbi automobilio saugos sistemos dalis. Tinkama priežiūra, reguliari patikra ir laiku atliktas remontas gali užtikrinti jo patikimą veikimą ir prailginti tarnavimo laiką. Jei susiduriate su rankinio stabdžio problemomis, rekomenduojama kreiptis į kvalifikuotą specialistą, kuris atliks diagnostiką ir atliks reikiamus remonto darbus.
