Paskirstymo velenas yra vienas iš svarbiausių vidaus degimo variklio komponentų, atsakingas už vožtuvų atidarymo ir uždarymo laiko valdymą variklio darbo metu. Jo tiksli ir sinchronizuota veikla užtikrina optimalų variklio veikimą, efektyvumą ir galią.
Kas yra paskirstymo velenas?
Paskirstymo velenas, dar vadinamas paskirstymo velenėliu, yra besisukantis velenas, kurio pagrindinė funkcija yra diktuoti vidaus degimo variklio vožtuvų atidarymo ir uždarymo laiką. Šis procesas yra būtinas tinkamam variklio įsiurbimo ir išmetimo vožtuvų veikimui, užtikrinant optimalų dujų paskirstymo sistemos funkcionavimą.
Paskirstymo veleno panaudojimo istorija
Paskirstymo veleno svarba vidaus degimo varikliuose pastebėta jau XIX amžiaus pabaigoje. 1876 metais Nicolaus Otto sukūrė pirmąjį praktišką keturtaktį variklį, kuriame buvo panaudotas skirstomasis velenas vožtuvų atidarymo laiko kontrolei. Šis išradimas leido varikliams veikti efektyviau, tiksliai kontroliuojant įsiurbimo ir išmetimo ciklus. Laikui bėgant, paskirstymo veleno konstrukcijos evoliucionavo nuo paprastų plokščių iki sudėtingesnių ritininių skirstomųjų velenų, kurie sumažino komponentų trintį ir susidėvėjimą.
Paskirtis ir funkcija

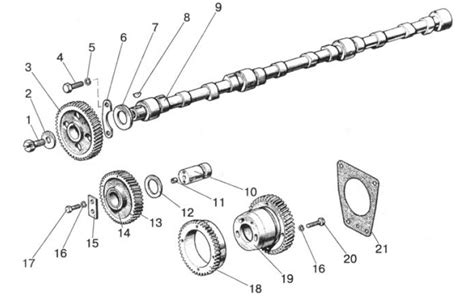

Variklyje paskirstymo velenas valdo įsiurbimo ir išmetimo vožtuvų veikimą. Jo sukimosi metu veleno kumšteliai, kurie yra iškilimai palei veleno ilgį, spaudžia vožtuvų kėliklius arba stūmiklius, taip atidarydami vožtuvus. Tai leidžia oro ir kuro mišiniui patekti į degimo kamerą, o degimo metu susidariusias išmetamąsias dujas pašalinti per išmetimo kolektorių. Toks preciziškas dujų reguliavimas yra itin svarbus variklio darbo efektyvumui ir generuojamai galiai.
Dažniausiai paskirstymo velenas sinchronizuojamas su alkūniniu velenu, naudojant paskirstymo diržo arba grandininę pavarą. Taip pat pasitaiko krumplinių pavarų sprendimų. Toks velenų koordinavimas užtikrina, kad stūmokliai ir vožtuvai judėtų darniai, išvengiant variklio pažeidimų ir palaikant sklandų variklio veikimą.
Paskirstymo mechanizmų tipai
Paskirstymo velenėliai ir jų valdymo sistemos skirstomi į kelis pagrindinius tipus, pritaikytus skirtingoms variklių konstrukcijoms:

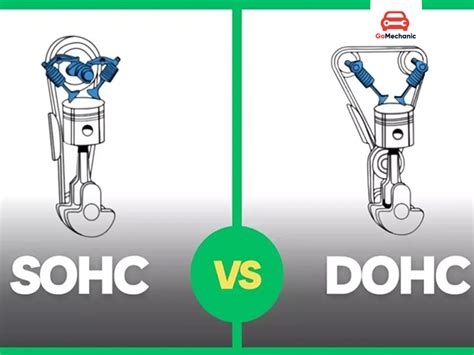

- Vieno skirstomojo veleno mechanizmas (SOHC - single over-head cam): Naudoja vieną skirstomąjį veleną cilindro galvutėje, kuris valdo tiek įsiurbimo, tiek išmetimo vožtuvus. Toks sprendimas yra paprastas, pigus ir ekonomiškas.
- Dviejų skirstomųjų velenų mechanizmas (DOHC - double over-head cam): Naudoja du atskirus skirstomuosius velenus cilindrų galvutėje - vieną įsiurbimo ir vieną išmetimo vožtuvams. Ši konfigūracija leidžia tiksliau valdyti vožtuvo atidarymo laiką, didina našumą ir efektyvumą, ypač aukštesniame variklio sūkių diapazone.
- Stūmiklinis-svirtelinis vožtuvų mechanizmas (push-rod): Skirstomasis velenas yra variklio bloke, o jo judesys vožtuvams perduodamas per stūmiklius ir svirteles. Toks dizainas yra kompaktiškesnis, dažniausiai naudojamas didesniuose varikliuose ir pasižymi ilgaamžiškumu bei paprastumu.
- Kintamo vožtuvų atidarymo laiko valdymo mechanizmas (Variable Valve Timing - VVT): Naudojant papildomas sistemas (pvz., VVT, VTEC, VANOS), šis mechanizmas gali reguliuoti vožtuvų atidarymo laiką, todėl varikliai tampa gerokai efektyvesni ir ekonomiškesni.
- Be veleninės vožtuvų valdymo sistemos (camless): Naudoja elektromagnetinius vožtuvus (solenoidus) vietoj tradicinių velenų. Tai leidžia neribotai keisti vožtuvo atidarymo laiką, pakėlimo aukštį ir trukmę, žymiai pagerinant dujų paskirstymo efektyvumą ir mažinant išmetamųjų teršalų kiekį. Ši technologija dar kuriama ir tobulinama, tačiau laikoma ateities sprendimu.
Techninė priežiūra ir aptarnavimas
Norint užtikrinti sklandų variklio veikimą, išvengti paskirstymo velenų susidėvėjimo ir kitų problemų, svarbu laikytis šių rekomendacijų:
- Reguliarus alyvos keitimas: Užtikrina tinkamą paskirstymo veleno ir jo komponentų sutepimą, mažina trintį ir susidėvėjimą.
- Kokybiškos alyvos ir filtrų naudojimas: Visada naudokite automobilio gamintojo rekomenduojamą alyvą ir aukštos kokybės alyvos filtrus, kad išlaikytumėte optimalų tepimą ir išvengtumėte teršalų poveikio.
- Paskirstymo diržo / grandinės keitimas: Laikykitės gamintojo rekomenduojamų intervalų keičiant paskirstymo mechanizmo pavarą (diržą arba grandinę), kad išvengtumėte sinchronizavimo sutrikimų ir galimų variklio pažeidimų.
Dažniausi gedimai ir jų priežastys
Paskirstymo veleno gedimai, nors ir nėra itin dažni, gali sukelti rimtų problemų ir didelių išlaidų. Dažniausiai pasitaikantys gedimai apima:
- Kumštelių nusidėvėjimas: Dėl nuolatinės trinties ir nepakankamo tepimo kumšteliai gali nusidėvėti, sumažindami vožtuvo pakėlimą ir tikslumą, o tai lemia variklio našumo sumažėjimą.
- Guolių (įdėklų) problemos: Tepimo trūkumas ar alyvos užteršimas gali pabloginti paskirstymo veleno guolių būklę, sukelti netinkamą veleno išcentravimą, kalenimą ar net rimtesnius variklio pažeidimus.
- Paskirstymo komponentų gedimai: Laiku nepakeistas paskirstymo diržas ar grandinė gali nutrūkti, sukeldama vožtuvų ir stūmoklių susidūrimą ir variklio sugadinimą.
- Netinkamas montavimas: Klaidos montuojant skirstomąjį veleną ar jo komponentus gali sukelti netolygų susidėvėjimą ar mechaninius pažeidimus.
Mazda 626 2.0 dyzelinio variklio paskirstymo diržo laisvumas - Servisas 007
Statistika rodo, kad šiuolaikiniuose varikliuose problemų, susijusių su paskirstymo velenu, pasitaiko vidutiniškai tik apie 1-2 % atvejų, priklausomai nuo eksploatacijos sąlygų ir priežiūros. Tinkamas tepimas yra itin svarbus siekiant sumažinti šių komponentų susidėvėjimą.
