VW Passat B5 (1996-2005 m.) yra populiarus automobilis, kurio patikimumas ir ilgaamžiškumas užsitarnavo daugelio vairuotojų simpatijas. Vienas iš svarbių automobilio elektros sistemos komponentų yra saugiklių dėžutė, sauganti įvairius elektros prietaisus nuo perkrovų ir trumpųjų jungimų. Šiame straipsnyje išsamiai apžvelgsime VW Passat B5 saugiklių dėžutę, jos schemas, saugiklių reikšmes ir kitą naudingą informaciją, kuri padės suprasti, kaip veikia ir kaip prižiūrėti automobilio elektros sistemą.
Saugikliai yra esminė automobilio elektros sistemos dalis. Jie veikia kaip apsauginiai įtaisai, nutraukiantys elektros grandinę, kai srovė viršija leistiną ribą. Tai apsaugo automobilio elektros komponentus nuo perkrovos ir galimos žalos, tokios kaip trumpasis jungimas ar net gaisras.
Saugiklių Dėžutės Vietos VW Passat B5

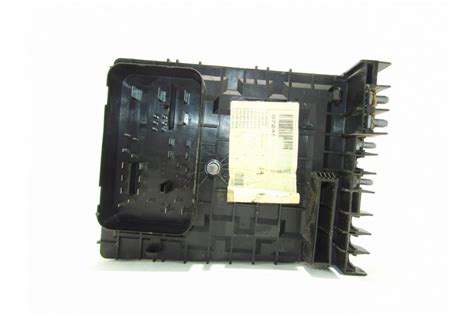

VW Passat B5 automobilyje saugiklių dėžutė paprastai yra dviejose vietose:
- Salone: Po vairuotojo prietaisų skydeliu, kairėje pusėje. Ją pasieksite atidarę mažą dangtelį. Dažniausiai naudojama saugiklių dėžutė yra salone, nes joje yra saugikliai, atsakingi už svarbiausius automobilio elektros prietaisus, tokius kaip apšvietimas, radijas, langų valytuvai ir kt.
- Po variklio dangčiu: Šalia akumuliatoriaus, specialioje dėžutėje. Ši dėžutė paprastai yra variklio skyriuje, šalia akumuliatoriaus. Dėžutė po variklio dangčiu dažniausiai atsakinga už galingesnius prietaisus, pavyzdžiui, ABS sistemą, aušinimo ventiliatorių ir kt.
Konkreti saugiklių dėžutės vieta gali šiek tiek skirtis priklausomai nuo automobilio modelio metų ir komplektacijos, todėl visada verta patikrinti automobilio savininko vadovą.
Saugiklių Išdėstymo Schemos ir Identifikavimas
Kiekvienoje saugiklių dėžutėje yra schema, rodanti kiekvieno saugiklio vietą ir funkciją. Ši schema dažniausiai būna atspausdinta ant dėžutės dangtelio arba automobilio savininko vadove. Svarbu atidžiai išnagrinėti schemą, kad tiksliai identifikuotumėte reikiamą saugiklį.
Salono Saugiklių Dėžutės Schema (Pavyzdys)
(Pastaba: Ši schema yra tik pavyzdys. Tiksli schema gali skirtis priklausomai nuo jūsų automobilio modelio ir metų.)
Saugiklių dėžutės schema gali šiek tiek skirtis priklausomai nuo VW Passat B5 modelio metų, komplektacijos ir rinkos, kuriai automobilis buvo skirtas. Tačiau pagrindiniai principai išlieka tie patys. Pateikiame pavyzdinę saugiklių lentelę. Atminkite, kad jūsų automobilio lentelė gali šiek tiek skirtis:
| Saugiklio numeris | Amperas (A) | Paskirtis |
|---|---|---|
| 1 | 10 | Posūkio signalai |
| 2 | 10 | Galiniai žibintai (dešinė pusė) |
| 3 | 10 | Galiniai žibintai (kairė pusė) |
| 4 | 10 | Salono apšvietimas |
| 5 | 15 | Langų valytuvai |
| 6 | 10 | Atsarginis žibintas |
| 7 | 10 | Priekiniai gabaritiniai žibintai (dešinė pusė) |
| 8 | 10 | Priekiniai gabaritiniai žibintai (kairė pusė) |
| 9 | 10 | Valstybinio numerio apšvietimas |
| 10 | 15 | Garso signalas |
| 11 | 10 | Stabdžių žibintai |
| 12 | 15 | Degalų siurblys |
| 13 | 10 | Šildomi purkštukai |
| 14 | 15 | Atbulinės eigos žibintas |
| 15 | 10 | Elektriniai veidrodėliai |
| 16 | 10 | Oro kondicionierius |
| 17 | 15 | Centrinis užraktas |
| 18 | 15 | Radijas |
| 19 | 20 | Elektra valdomi langai (priekiniai) |
| 20 | 20 | Elektra valdomi langai (galiniai) |
| 21 | 30 | Stoglangis (jei yra) |
| 22 | 15 | Prietaisų skydelis |
| 23 | 10 | ABS sistema |
| 24 | 10 | Oro pagalvės |
| 25 | 15 | Šildomos sėdynės (jei yra) |
| 26 | 20 | Rūko žibintai |
| 27 | 30 | Šildomas galinis stiklas |
| 28 | 20 | Ventiliatorius |
| 29 | 15 | Degiklis |
| 30 | 15 | Laisvas |
| 31 | 10 | Laisvas |
| 32 | 15 | Laisvas |
| 33 | 15 | Laisvas |
| 34 | 15 | Laisvas |
Variklio Skyriaus Saugiklių Dėžutės Schema (Pavyzdys)
(Pastaba: Ši schema yra tik pavyzdys. Tiksli schema gali skirtis priklausomai nuo jūsų automobilio modelio ir metų.)
| Saugiklio numeris | Amperas (A) | Paskirtis |
|---|---|---|
| 1 | 30 | ABS hidraulinis siurblys |
| 2 | 50 | Aušinimo ventiliatorius (1 greitis) |
| 3 | 40 | Aušinimo ventiliatorius (2 greitis) |
| 4 | 50 | Generatorius |
| 5 | 30 | Starteris |
| 6 | 40 | Purkštukai |
| 7 | 30 | Variklio valdymo blokas (ECU) |
Svarbu: Prieš keisdami saugiklį, visada patikrinkite savo automobilio vadovą, kad įsitikintumėte, jog teisingai nustatėte saugiklio paskirtį ir amperą. Netinkamo saugiklio naudojimas gali sugadinti elektros prietaisą ar net sukelti gaisrą.
Kaip Pakeisti Saugiklį: Žingsnis Po Žingsnio Instrukcija
Saugiklio pakeitimas yra gana paprastas procesas, tačiau svarbu laikytis tam tikrų atsargumo priemonių:
- Išjunkite Degimą: Prieš pradėdami keisti saugiklį, įsitikinkite, kad automobilis yra išjungtas ir raktas ištrauktas iš degimo spynelės.
- Suraskite Saugiklių Dėžutę: Remiantis anksčiau pateikta informacija, suraskite reikiamą saugiklių dėžutę (salono arba variklio skyriaus).
- Atsidarykite Saugiklių Dėžutės Dangtelį: Atsargiai atidarykite saugiklių dėžutės dangtelį.
- Identifikuokite Sugedusį Saugiklį: Naudodamiesi schema, identifikuokite saugiklį, kuris atitinka neveikiančią sistemą (pvz., jei neveikia priekinis žibintas, ieškokite saugiklio, pažymėto kaip "Priekiniai žibintai").
- Patikrinkite Saugiklį: Vizualiai patikrinkite saugiklį. Jei saugiklis sugedęs, jo viduje matysite nutrūkusį siūlą. Taip pat galite naudoti multimetrą, nustatytą į tęstinumo režimą, kad patikrintumėte, ar saugiklis praleidžia srovę.
- Išimkite Sugedusį Saugiklį: Naudodami specialų saugiklių ištraukiklį (pincetą), kuris paprastai būna saugiklių dėžutėje, arba replėmis, atsargiai ištraukite sugedusį saugiklį.
- Įdėkite Naują Saugiklį: Įdėkite naują, tokios pačios amperazo vertės saugiklį į atlaisvintą vietą. Būtinai naudokite tinkamą amperazo saugiklį. Netinkamo amperazo saugiklio naudojimas gali sugadinti elektros sistemą arba sukelti gaisrą.
- Patikrinkite Sistemos Veikimą: Įjunkite degimą ir patikrinkite, ar neveikianti sistema dabar veikia.
- Uždarykite Saugiklių Dėžutės Dangtelį: Uždarykite saugiklių dėžutės dangtelį.
Kaip pakeisti variklio alyvą ir alyvos filtrą VW PASSAT B5+ [PAMOKA]
Dažniausios Priežastys, Kodėl Perdega Saugikliai
Dažniausios priežastys, kodėl saugikliai perdega:
- Trumpasis Jungimas: Tai dažniausia priežastis. Tai gali sukelti rimtą žalą elektros sistemai arba sukelti gaisrą.
- Perkrauta Grandinė: Jei prie vienos grandinės prijungta per daug prietaisų arba jie naudoja daugiau srovės nei numatyta, saugiklis gali perdegti.
- Sugedęs Prietaisas: Pats elektros prietaisas gali turėti vidinį gedimą, kuris sukelia per didelę srovę.
- Drėgmė ir Korozija: Drėgmė gali sukelti koroziją saugiklių dėžutėje ir pažeisti saugiklius, dėl ko jie gali perdegti.
Jei Saugiklis Nuolat Perdega, Kreipkitės į Specialistą: Jei saugiklis nuolat perdega, tai rodo rimtesnę problemą elektros sistemoje. Kreipkitės į kvalifikuotą automobilių elektriką, kad nustatytų ir pašalintų problemą.
Papildoma Informacija
ABS, EDL ir ASR Sistemos
Kai kurios VW Passat B5 versijos turi Anti-lock Brake System (ABS) su Electronic Differential Lock (EDL) ir Anti-Slip Regulation (ASR) sistemomis. Šios sistemos pagerina automobilio stabilumą ir valdymą ekstremaliomis sąlygomis. Saugikliai, apsaugantys šias sistemas, paprastai yra variklio skyriaus saugiklių dėžutėje. Jei pastebėjote, kad ABS, EDL ar ASR sistemos neveikia, patikrinkite atitinkamus saugiklius.
Komforto Sistema su Apsaugos Sistema
VW Passat B5 automobiliuose taip pat gali būti komforto sistema su apsaugos sistema, kuri apima tokias funkcijas kaip centrinis užraktas, elektra valdomi langai ir signalizacija. Šios sistemos taip pat yra apsaugotos saugikliais, esančiais salono saugiklių dėžutėje. Jei pastebėjote problemų su šiomis funkcijomis, patikrinkite atitinkamus saugiklius.
Apšildomi Purkštukai ir Oro Kondicionierius
Kai kurie VW Passat B5 modeliai turi apšildomus priekinio stiklo plovimo purkštukus, kurie padeda išvengti užšalimo šaltuoju metų laiku. Šių purkštukų saugiklis taip pat yra salono saugiklių dėžutėje. Jei purkštukai neveikia, patikrinkite šį saugiklį. Oro kondicionieriaus sistema taip pat turi savo saugiklį, kuris paprastai yra salono saugiklių dėžutėje. Jei oro kondicionierius neveikia, patikrinkite šį saugiklį.
Dažniausios Problemės ir Patarimai
- Dažnas saugiklių perdegimas: Jei saugiklis nuolat perdega, tai gali reikšti trumpąjį jungimą arba perkrovą elektros grandinėje. Tokiu atveju kreipkitės į elektriką.
- Netinkamo amperų saugiklio naudojimas: Nenaudokite saugiklio, kurio amperas didesnis nei nurodyta schemoje. Tai gali sukelti elektros prietaiso sugadinimą ar net gaisrą.
- Saugiklių atsargos: Visada turėkite atsarginių saugiklių automobilio daiktadėžėje.
- Saugiklių schemos kopija: Pasidarykite saugiklių schemos kopiją ir laikykite ją kartu su automobilio dokumentais.
- Saugiklių korozija: Kartais saugikliai gali oksiduotis dėl drėgmės, todėl reikėtų patikrinti jų būklę. Oksidavę saugikliai gali blogai praleisti elektros srovę ir sukelti įvairių problemų.
Ši informacija turėtų padėti jums suprasti VW Passat B5 saugiklių dėžutės schemas ir reikšmes. Atminkite, kad visada svarbu pasikliauti patikima informacija ir, jei nesate tikri dėl savo veiksmų, kreipkitės į profesionalus.
