Dulkių surinktuvai ir ištraukikliai yra esminiai medienos apdirbimo pramonės komponentai, užtikrinantys švarią ir saugią darbo aplinką, nes pašalina dulkes, medienos drožles ir kitas kietąsias daleles. Šios sistemos didina našumą, gerina oro kokybę ir apsaugo darbuotojus bei įrangą nuo pavojų, susijusių su ore esančiomis dulkėmis. Suprasdami skirtingus dulkių surinkimo ir ištraukimo įrenginių tipus, funkcijas ir aplinkybes, susijusias su dulkių surinkimo ir ištraukimo įrenginių įsigijimu, galite gerokai pagerinti savo medžio apdirbimo darbus.
Dulkių surinktuvai ir išsiurbėjai būna įvairių tipų ir konfigūracijų, kad atitiktų konkrečius medienos apdirbimo poreikius. Kartridžiniuose dulkių surinktuvuose dulkėms ir kietosioms dalelėms surinkti naudojami cilindriniai filtrai. Vertikalūs kasetiniai dulkių rinktuvai: Juose yra vertikaliai orientuoti filtrai, todėl juos lengva prižiūrėti ir keisti. Rūsiniuose dulkių surinktuvuose dulkių dalelėms surinkti naudojami medžiaginiai filtravimo maišeliai. Cikloniniai dulkių surinktuvai naudoja išcentrinę jėgą dulkėms ir kietosioms dalelėms iš oro atskirti. Downdraft stalai integruoja dulkių surinkimą į darbo paviršių, surenka dulkes ir daleles pačiame jų susidarymo šaltinyje.
Pagrindiniai dulkių surinkėjų pasirinkimo kriterijai
Renkantis dulkių surinktuvą ar ištraukimo įrenginį, labai svarbu atsižvelgti į konkrečias funkcijas ir specifikacijas, kad įrenginys atitiktų jūsų veiklos reikalavimus. Veiklumas, matuojamas kubinėmis pėdomis per minutę (CFM), lemia oro kiekį, kurį sistema gali pernešti. Įsitikinkite, kad dulkių surinktuvas arba ištraukimo įrenginys gali patenkinti oro srauto reikalavimus, susijusius su medžio apdirbimo operacijomis. Filtracijos efektyvumas labai svarbus siekiant užtikrinti veiksmingą dulkių ir kietųjų dalelių pašalinimą. Dulkių saugojimo talpa nustato, kiek dulkių sistema gali sulaikyti, kol ją reikės ištuštinti. Dulkių surinktuvo arba išsiurbimo įrenginio triukšmo lygis yra svarbus aspektas, ypač patalpose. Pagalvokite, ar jums reikia stacionarios sistemos, ar nešiojamosios, kurią galima perkelti po dirbtuves.
Įrenginio surinkimo kokybė ir ilgaamžiškumas yra labai svarbūs ilgalaikiam darbo efektyvumui. Mašinos, pagamintos iš aukštos kokybės medžiagų, pavyzdžiui, tvirtų metalinių korpusų ir patvarių filtrų, yra atsparesnės nusidėvėjimui. Lengvai prižiūrimos konstrukcijos ir prieinamos sudedamosios dalys supaprastina techninę priežiūrą, todėl sumažėja prastovų laikas ir eksploatacinės išlaidos. Saugumas yra svarbiausia medžio apdirbimo operacijose. Tikimi prekių ženklai užtikrina aukštesnę kokybę ir geresnį aptarnavimą.
Dulkių surinkėjų tipai ir jų ypatumai
Dulkių surinktuvai ir išsiurbimo įrenginiai yra esminiai įrankiai medienos apdirbimo pramonėje, siūlantys efektyvius ir patikimus sprendimus švariai ir saugiai darbo aplinkai palaikyti. Suprasdamos skirtingus sistemų tipus ir pagrindinius veiksnius, į kuriuos reikia atsižvelgti perkant, įmonės gali priimti pagrįstus sprendimus, kurie padidins jų veiklos galimybes.
Cikloniniai dulkių surinktuvai
Cikloniniai dulkių surinktuvai naudoja išcentrinę jėgą dulkėms ir kietosioms dalelėms iš oro atskirti.
Kartridžiniai dulkių surinktuvai
Kartridžiniuose dulkių surinktuvuose dulkėms ir kietosioms dalelėms surinkti naudojami cilindriniai filtrai.
Vertikalūs kasetiniai dulkių rinktuvai
Juose yra vertikaliai orientuoti filtrai, todėl juos lengva prižiūrėti ir keisti.
Rūsio dulkių surinktuvai
Rūsiniuose dulkių surinktuvuose dulkių dalelėms surinkti naudojami medžiaginiai filtravimo maišeliai.
Downdraft stalai
Downdraft stalai integruoja dulkių surinkimą į darbo paviršių, surenka dulkes ir daleles pačiame jų susidarymo šaltinyje.
Dulkių surinkėjo impulsinis purkštukas: Funkcija ir veikimas
Dulkių kolektoriaus impulsinis purkštukas yra savotiškas impulsinis vožtuvas, labiau tinkantis esant aukštam oro šaltinio slėgiui. Jis daugiausia naudojamas aplinkos apsaugos dulkių šalinimo įrangoje, kad pašalintų dulkes iš filtravimo sistemos suspausto oro. Mūsų gaminys pagerina apkrovos varomąją jėgą ir išplečia oro šaltinio slėgio naudojimo diapazoną, kuris labiau tinka didelio oro šaltinio slėgio naudojimui.
Funkcija: Diafragma yra svarbiausia dulkių surinkėjo impulsinio srovės vožtuvo dalis. Įjungus impulsinį vožtuvą, virš pulsinio vožtuvo diafragmos įstrigęs oras greitai išleidžiamas, todėl pagrindinis diafragmos vožtuvas greitai atsidaro. Tada, kai impulsinis vožtuvas išjungiamas, oras išleidžiamas per pagrindinio impulsinio vožtuvo išleidimo angą, kad būtų išlygintas slėgis ant diafragmos ir nedelsiant uždaromas impulsinis vožtuvas. Mūsų gaminiai yra pagaminti iš aukštos kokybės medžiagų, ir neperdedame sakyti, kad naudojant mūsų gaminius jūsų darbo efektyvumas gali labai padidėti.
Diafragma padalija dulkių surinkėjo impulsinį purkštuką į dvi oro kameras - priekinę ir galinę. Prijungus suslėgtą orą, suspaustas oras per droselio angą patenka į galinę oro kamerą. Šiuo metu dėl galinės oro kameros slėgio diafragmos mazgas bus arti vožtuvo išvesties angos. Solenoidinis vožtuvas yra "uždarytoje" būsenoje. Impulsinio įpurškimo valdiklio elektrinis signalas priverčia elektromagnetinio impulso vožtuvo armatūrą judėti atgal, atidaroma už vožtuvo esančios oro kameros ventiliacijos anga, užpakalinėje oro kameroje greitai prarandamas slėgis, diafragmos mazgas juda atgal, suspaustas oras yra purškiamas per vožtuvo išvesties angą, o elektromagnetinio impulso vožtuvas yra "įjungta". Kai dingsta impulsinio įpurškimo valdiklio elektrinis signalas, elektromagnetinio impulso vožtuvo armatūra atstatoma, užpakalinės oro kameros ventiliacijos anga uždaroma, o galinės oro kameros slėgis pakyla, kad diafragmos mazgas būtų arti išėjimo vožtuvo prievadą, o elektromagnetinio impulso vožtuvas vėl yra „uždarytas“.
| Parametras | Modelis | Tipas | Taikymas | Darbinis slėgis | Aplinkos temp. | Įtampa | Galia | Skersmuo | Ryšio prievadas | Diafragmos tarnavimo laikas | Diafragmos medžiaga |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modelio Nr. | YXG-Y-50 | Aliuminio lydinio impulsinis reaktyvinis vožtuvas | Generolas | 0.3-0.8 MPa | -5 ~ 55 °C | AC110V, AC220V, DC24V | DC20W, AC25VA | 50 mm | G2" | Daugiau nei vienas milijonas ciklų | NBR/FKMD |
| Modelio Nr. | YXG-Y-62 | Aliuminio lydinio impulsinis reaktyvinis vožtuvas | Generolas | 0.3-0.8 MPa | -5 ~ 55 °C | AC110V, AC220V, DC24V | DC20W, AC25VA | 62 mm | G2-1/2" | Daugiau nei vienas milijonas ciklų | NBR/FKMD |
| Modelio Nr. | YXG-Y-76 | Aliuminio lydinio impulsinis reaktyvinis vožtuvas | Generolas | 0.3-0.8 MPa | -5 ~ 55 °C | AC110V, AC220V, DC24V | DC20W, AC25VA | 76 mm | G3" | Daugiau nei vienas milijonas ciklų | NBR/FKMD |
Įrengimo ir naudojimo reikalavimai
1. Gaminio darbinis slėgis yra 0,1 MPa ~ 0,7 MPa, o terpė yra oras, kuris buvo nuriebalinamas ir nusausinamas.
2. Kai darbinė solenoidinio vožtuvo įtampa yra 85 procentai vardinės įtampos esant gaminio vardiniam oro šaltinio slėgiui, dulkių surinkėjo impulsinio purkštuko vožtuvo atsidarymo reakcijos laikas turi būti mažesnis nei 0,03 s.
3. Kai darbinio oro šaltinio slėgis yra 0,1 MPa, impulsinį vožtuvą galima uždaryti.
4. Gaminys turi atlaikyti 0,8 MPa dujų šaltinio slėgį.
5. Esant nurodytoms aplinkos sąlygoms, elektromagnetinės ritės izoliacijos varža korpusui turi būti didesnė nei 1MΩ.
6. Jei kambario temperatūra yra 5 laipsniai -35 laipsniai, o santykinė oro drėgmė neviršija 85 proc., elektromagnetinė ritė gali atlaikyti 50 Hz ir 250 V įtampą į korpusą ir nėra gedimo reiškinio. 1 minutė.
7. Elektromagnetinis impulsinis vožtuvas turi normaliai veikti po 20 Hz dažnio vibracijos, visos 2 mm amplitudės ir 30 min. trukmės.
8. Kiekvienoje vietoje, kur išsiskiria dulkės, sumontuotas dulkių gaubtas, o dulkių turinčios dujos per vamzdyno dujų kelią transportuojamos į dulkių šalinimo įrenginį. Atlikus dujinį ir kietą atskyrimą, dulkės surenkamos dulkių šalinimo įrenginyje, o švarios dujos patenka į pagrindinį vamzdį arba visą įrangos rinkinį, kuris tiesiogiai išleidžiamas į atmosferą, yra dulkių šalinimo sistema, o dulkių surinkėjas yra svarbi sistemos dalis. Vėdinimo ir dulkių pašalinimo požiūriu dulkės yra visos mažos kietos dalelės, kurios ilgą laiką gali egzistuoti ore plūduriuojančioje būsenoje. Tai dispersijos sistema, vadinama aerozoliu, kurioje oras yra dispersijos terpė, o kietosios dalelės yra išsklaidyta fazė.
DULKIŲ SURĖKIMAS – Pagrindai ir paruošimas darbui – Medienos apdirbimas

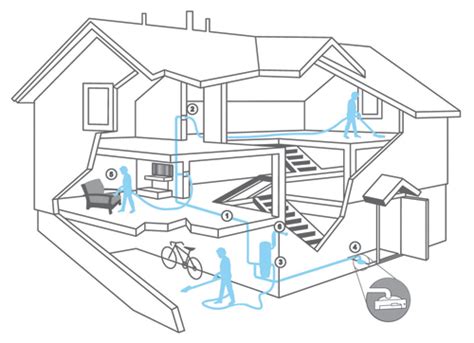

Centrinės dulkių siurbimo sistemos montavimas
1 žingsnis. Sistemos pasirinkimas. Pasirinkite pageidaujamo ilgio ir tipo siurbimo žarną, reikalingus šepečius, antgalius bei priedus, kurie labiausiai tiktų Jūsų būstui ir poreikiams.
2 žingsnis. Nustatykite, kurias patalpas norėsite valyti su centrine dulkių siurbimo sistema. Įsitikinkite, ar su planuojamo ilgio siurbimo žarna pasieksite toliausiai nutolusias vietas. Įvertinkite, kad kambaryje bus baldai, gėlės, akvariumas ir t.t. Vienos rozetės pakanka maždaug 45-75 kv. m.
3 žingsnis. Rozetes galima montuoti bet kokioje konstrukcijoje, jei tik galima tvirtai užtvirtinti. Pagal montavimo vietą galima pasirinkti sienines, grindines, universalias. Taip pat reikalui esant rozetes galima montuoti netgi balduose. Norint išgauti daugiau galios reikia montuoti kuo mažiau rozečių, tačiau įsitikinkite, kad sugebėsite visus kambario kampus pasiekti pasirinkto ilgio žarnos pagalba.
4 žingsnis. Planuokite naudoti tik specialius, būtent tik dulkių siurbimo sistemoms skirtus vamzdžius bei jungimo elementus, trišakius. Vamzdžiai turi atitikti ASTM arba EU standartus. Vamzdynas jungia siurblį su visomis sienose esančiomis rozetėmis ir kitais sistemos priedais. Patogiausia išvedžioti vamzdyną ant „juodgrindžių“ ar po grindimis, jei name nėra rūsio, arba tiesiog grindų konstrukcijoje, be to nepamirškite, kad vamzdynas taip pat gali eiti per palėpę. Jau pastatytuose dviaukščiuose ar triaukščiuose namuose vamzdynas gali eiti pro šalto oro kanalus, po laiptais ar šalia kanalizacijos vamzdžių. Prisiminkite, kad vamzdžius galima paslėpti po namo apdailos elementais, pakabinamomis lubomis, atitvaromis. Taip pat tiksliai nuspręskite, kurioje vietoje norėtumėte ir kur Jums patogiausia pakabinti siurbimo agregatą, numatant siurbimui naudoto oro išmetimą - dažniausiai tai būna rūsys arba garažas.
5 žingsnis. Pajungimo lizdų įrengimo ypatumai priklauso nuo pastato konstrukcijos, kuriose įrengiamas lizdas. Visų pirma nuspręskite kokiame aukštyje norite, kad būtų įrengtas pajungimo lizdas. Tradiciškai jis įrengiamas 30 cm nuo grindų paviršiaus. Jei pajungimo lizdą montuojate mūro / betono konstrukcijų sienoje, greičiausiai reikės išpjauti vagą - tam naudokite profesionalius įrankius. Atkreipkite dėmesį, kad pirmiausia yra montuojama montažinė dėžutė, jungiant ją su vamzdynu mažo spindulio 90° alkūnės pagalba. Naudokite tik specialias dulkių siurbimo sistemai tinkančias montažines dėžutes, kurios yra pritaikytos prie konstrukcijos ypatumų. Montažinės dėžutės išorės kraštas turi būti lygus su numatomu tinko paviršiumi arba truputį įgilintas. Nenaudokite šiai paskirčiai nepritaikytų arba pritaikytų montuoti į kitokio tipo statinio konstrukcijas montažinių dėžučių. Montuodami grindyse atsižvelkite į grindų konstrukcijos ypatumus bei rozetės įrengimo vietą. Nepamirškite atvesti 2х0,5mm laido.
6 žingsnis. Pradedamas lizdų, šiukšlių semtuvėlio bei kitų priedų vietų pažymėjimu, esant nustatytai siurblio montavimo vietai. Vamzdyno įrengimas pradedamas nuo lizdo, toliausiai nutolusio nuo agregato, naudojant tik specialiai šiai paskirčiai pritaikytus vamzdžius. Laikinai (neklijuodami) sujunkite montažinę dėžutę su mažo spindulio alkūne, įkiškite PVC vamzdžio atkarpą į šią alkūnę. Nepamirškite, kad vamzdis įlenda į visas detales maždaug 1,9 cm. Padėkite sekantį vamzdį, numatomą montuoti link kito lizdo, siurblio. Visuomet vamzdžių atšakas suveskite į pagrindinį vamzdį iš šonų arba iš viršaus, o ne iš apačios, kad šiukšlės nesusikauptų, nekristų ir be kliūčių patektų į talpyklą. Tieskite žemos įtampos laidą kartu, kai montuojate vamzdžius. Laidus sujunkite arba išskirkite naudodami laido jungtis ties kiekviena vamzdžio atšaka ar sandūra. Laidą montuokite apsauginiame vamzdelyje, pritvirtinkite prie vamzdžio.
7 žingsnis. Agregato įrengimas. Agregatas tvirtinamas patogiame aukštyje, žemiausiai 20cm nuo grindų, kad būtų galima patogiai išimti šiukšlių talpyklą. Kad variklis tinkamai aušintųsi, tarp prietaiso ir lubų rekomenduojame palikti 30cm atstumą. Pakabinus agregatą nuimkite izoliacinę dangą nuo žemos įtampos laido ir įkiškite juos į du “įkišamus” gnybtus siurblio korpuse. Prijunkite ateinantį sistemos vamzdį prie jums tinkamos agregato pusės jungtimi. Nesuklijuokite šio mazgo tam atvejui, jeigu vėliau norėsite perkelti. Siurbimui naudoto oro išmetamasis vamzdis turi būti išvestas į lauką, kad būtų pašalintos mikro dulkės, mikrobai ir dalis garso. Pastaba: Agregato įjungimo/išjungimo mygtukas yra tik ant agregato.
