Pirmos kartos „Volvo S40“ buvo gaminamas 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 metais kaip „S40“ sedanas ir „V40“ universalas. Šiuo laikotarpiu modelis buvo atnaujintas (restyling). Mūsų medžiagoje rasite „Volvo S40“ saugiklių ir relių aprašymą su saugiklių dėžučių schemomis, jų nuotraukomis ir vietomis. Parodysime saugiklį, atsakingą už automobilio cigarečių žiebtuvėlį.
Saugiklių ir relių paskirtis gali skirtis nuo pavaizduotos ir priklauso nuo jūsų automobilio gamybos metų ir elektros įrangos lygio.
Salono saugiklių ir relių dėžė
Salone pagrindinė saugiklių ir relių dėžė yra po prietaisų skydeliu, vairuotojo pusėje.
Norint prie jos prieiti, reikia nuimti apsauginį dangtelį. Pati blokas atrodys maždaug taip:
Patikrinkite elementų žymėjimus pagal savo schemas, atspausdintas ant blokų dangtelio.
1 tipo saugiklių ir relių dėžė
Pateikiama schema su elementų paskirtimi:
| Nr. | Paskirtis | Tipas |
|---|---|---|
| 1 | Galinio stiklo atitirpinimo rėlė | - |
| 2 | Šildytuvo ventiliatoriaus variklio rėlė | - |
| 3 | Posūkių indikatorių pertraukiklio rėlė | - |
| 4 | Salono apšvietimo išjungimo vėlinimo rėlė | - |
| F1 (25A) | Aušinimo ventiliatoriaus variklis, oro kondicionierius | - |
| F2 (20A) | Rezervas | - |
| F3 (10A) | Rezervas | - |
| F4 (10A) | Atbulinės eigos žibintai, stabdžių žibintai, traukos kontrolė, elektroninio pavarų dėžės valdymo blokas, pavarų perjungimo svirties apšvietimo lemputė | - |
| F5 (10A) | Pastovaus greičio palaikymo sistema, stabdžių žibinto jungiklis, pavarų perjungimo svirties apšvietimo lemputė | - |
| F6 (20A) | Sėdynių šildytuvai, galiniai salono žibintai, numerio lentelės apšvietimo lemputė, prietaisų skydelio apšvietimo reostatas | - |
| F7 (10A) | Durų užrakto jungiklio apšvietimas, prietaisų skydelis, posūkių indikatoriai, dienos žibintai, kelionės kompiuteris, salono apšvietimo išjungimo vėlinimas | - |
| F8 (20A) | Signalizacija | - |
| F9 (15A) | Garso sistema, elektra valdomi durų veidrodėliai, elektra valdomi langai, elektrinė antena | - |
| F10 (10A) | Valytuvų variklis ir galinio lango plovimo siurblys (5 durų) | - |
| F11 (10A) | SRS sistema, centrinis užraktas, imobilizatorius, variklio valdymo sistemos rėlė, kuro išjungimo jungiklis (dyzelinas) | - |
| F12 (15A) | Stoglangis, galinio stiklo/veidrodėlių atitirpinimas, priekiniai žibintai ir priekinių žibintų indikatorius, saulės skydelio lemputė | - |
| F13 (15A) | Parkavimo žibintai, diagnostikos jungties maitinimas, priekinių žibintų diapazono valdymas, cigarečių žiebtuvėlis | - |
| F14 (20A) | Priekinio stiklo valytuvų variklis ir valytuvų jungiklis, priekinių žibintų valytuvai, plovimo siurblys | - |
13 numerio saugiklis yra atsakingas už cigarečių žiebtuvėlį.
2 tipo saugiklių ir relių dėžė
Šiame modelyje, 2 numerio saugiklis yra atsakingas už cigarečių žiebtuvėlį.
| Nr. | Paskirtis | Tipas |
|---|---|---|
| 1 | Durų veidrodėlių atitirpinimo rėlė / Galinio atitirpinimo rėlė | - |
| 2 | Kondicionieriaus rėlė | - |
| 3 | Posūkių indikatorių pertraukiklio rėlė | - |
| F1 (25A) | Šildytuvas/kondicionierius | - |
| F2 (10A/20A) | Priedų jungtis, cigarečių žiebtuvėlis | - |
| F3 (10A/20A) | Apsaugos nuo vagystės sistema, centrinis užraktas, elektra valdomos sėdynės, elektra valdomi langai, durų veidrodėlių šildytuvai | - |
| F4 (10A) | Stabdžių antiblokavimo sistema (ABS), daugiafunkcis valdymo blokas | - |
| F5 (20A) | Sėdynės šildytuvas | - |
| F6 (15A) | Stabdžių antiblokavimo sistema (ABS), posūkių indikatorius/apsaugos nuo vagystės sistema, daugiafunkcis valdymo blokas, atbulinės eigos žibintai | - |
| F7 (10A) | Apsaugos nuo vagystės sistema, automatinės pavarų dėžės valdymo sistema, centrinis užraktas, pastovaus greičio palaikymo sistema, variklio valdymo sistema (LPG), prietaisų skydelio indikatoriai, šviesos jungiklis, saugos diržų įspėjimo sistema, SRS sistema | - |
| F8 (15A/20A) | Apsaugos nuo vagystės sistema, centrinis užraktas, posūkių indikatoriai/signalizacija | - |
| F9 (15A) | Garso sistema | - |
| F10 (20A) | Priekinių žibintų valytuvas, priekinio stiklo valytuvas/ploviklis | - |
| F11 (10A) | Automatinės pavarų dėžės valdymo sistema, centrinis užraktas, variklio valdymo sistema, imobilizatorius, prietaisų skydelis, SRS sistema | - |
| F12 (15A) | Apsaugos nuo vagystės garso signalas, galinio stiklo atitirpinimas, šildytuvas/kondicionierius, salono žibintai, daugiafunkcis valdymo blokas, saugos diržų įspėjimo sistema, stoglangis | - |
| F13 (15A) | Diagnostikos jungtis (DLC), stabdžių žibintai | - |
| F14 (20A) | Priekinių žibintų valytuvų sistema, galinio stiklo valytuvų/valymo sistema | - |
Salono relinė dėžė
Ji taip pat sumontuota po prietaisų skydeliu, šiek tiek dešinėje nuo saugiklių ir relių dėžės.
1 tipo relinė dėžė
| Nr. | Paskirtis | Tipas |
|---|---|---|
| Relay 1 | Centrinis užraktas | - |
| Relay 2 | Centriniam užraktui, galinėms durims | - |
| - | Galinio lango valytuvo/ploviklio rėlė | - |
| - | Elektra valdomo lango rėlė | - |
| - | Starterio rėlė (imobilizatorius) | - |
2 tipo relinė dėžė
| Nr. | Paskirtis | Tipas |
|---|---|---|
| - | Bagažinės dangčio/galinių durelių užrakto rėlė - 05/00, jei įrengta | - |
| - | Saugos diržų įspėjimo rėlė/raktelio išėmimo įspėjimo rėlė | - |
| - | Starterio rėlė - 06/00^ | - |
| - | Elektra valdomo lango rėlė | - |
| - | Starterio rėlė - ^05/00 | - |

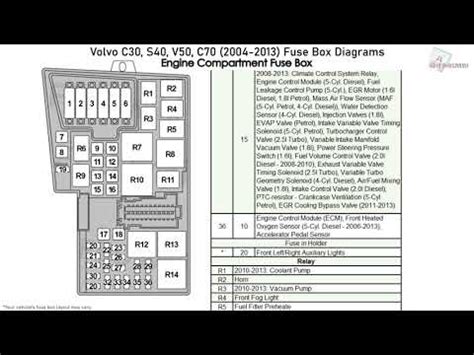

Variklio skyriaus saugiklių ir relių dėžė
Po variklio dangčiu, variklio skyriuje, pagrindinė saugiklių ir relių dėžė yra kairėje pusėje šalia stovo ir yra uždengta apsaginiu dangteliu.
1 tipo saugiklių ir relių dėžė
Pateikiama pavyzdinė schema iš blokų dangtelio su paskirtimi:
| Nr. | Paskirtis | Parinktis |
|---|---|---|
| 1 | Kondicionieriaus kompresoriaus magnetinio sankabos rėlė | 1 |
| 2 | Oro įleidimo perjungimo variklio rėlė (kondicionierius) | 1 |
| 3 | - | 1 |
| 4 | Aušinimo ventiliatoriaus variklio rėlė | 1 |
| 5 | Priekinių žibintų rėlė | 1 |
| 6 | Kondicionieriaus kondensatoriaus ventiliatoriaus variklio rėlė | 1 |
| 7 | Apsaugos nuo vagystės rėlė (garso signalas) | 1 |
| 8 | ECM rėlė | 1 |
| F1 (20A) | Generatorius, maitinimas saugikliams 2,4,5,6 ir 7, išmetimo oro siurblys, kaitinimo žvakės (dyzelinas) | 1 |
| F2 (40A) | Maitinimas saugiklių dėžei po prietaisų skydeliu | 1 |
| F3 (25A) | Galinio stiklo atitirpinimas, galinio vaizdo veidrodėlių atitirpinimas | 1 |
| F4 (20A) | Garso signalas, rūko žibintai, apsaugos nuo vagystės LED | 1 |
| F5 (10A) | Centrinio užrakto nuotolinio valdymo maitinimo šaltinis, garso sistemos atmintis, kelionės kompiuteris, prietaisų skydelis, imobilizatorius, laikrodis, salono žibintai, galiniai gabaritiniai žibintai, degimo/bagažinės/daiktadėžės apšvietimo lemputės | 1 |
| F6 (20A) | Centrinio užrakto nuotolinio valdymo pavaros ir gedimo indikatorius | 1 |
| F7 (-) | - | 1 |
| F8 (-) | - | 1 |
| F9 (10A) | Oro kondicionieriaus kompresorius | 1 |
| F10 (10A) | Stabdžių žibintai | 1 |
| F11 (40A) | Uždegimo jungiklis, pastovaus greičio palaikymo sistema, kuro ribojimo vožtuvas | 1 |
| F12 (50A) | ABS | 1 |
| F13 (20A) | Variklio komponentai | 1 |
| F14 (20A) | Mažos/didelės šviesos | 1 |
| F15 (30A) | Aušinimo ventiliatorius, oro kondicionieriaus kondensatoriaus ventiliatorius | 1 |
| F16 (30A) | Elektra valdomi langai priekyje ir gale | 1 |
| F17 (10A) | Kuro siurblys (benzinas) | 1 |
| F18 (10A) | Deguonies jutiklio šildytuvas | 1 |
| F19 (-) | - | 1 |
| F20 (-) | - | 1 |
| F21 (-) | - | 1 |
| F22 (-) | - | 1 |
| F23 (10A) | ABS elektroninio valdymo blokas | 1 |

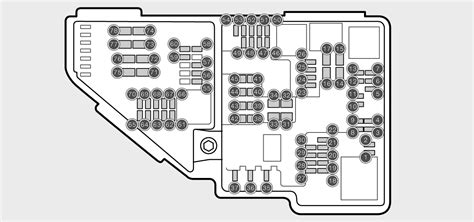

2 tipo saugiklių ir relių dėžė
Saugiklių dėžutės vieta ir schemos: „Volvo S40 / V50“ (2007–2012 m.)
| Nr. | Paskirtis | Parinktis |
|---|---|---|
| 1 | Kondicionieriaus kompresoriaus magnetinio sankabos rėlė | 2 |
| 2 | Aušinimo ventiliatoriaus variklio rėlė 2 (dyzelinas) | 2 |
| 3 | Aušinimo ventiliatoriaus variklio rėlė 1 | 2 |
| 4 | Kuro siurblio rėlė (Melco 1) | 2 |
| 5 | Starterio rėlė | 2 |
| 6 | Kondicionieriaus kondensatoriaus ventiliatoriaus variklio rėlė (benzinas) | 2 |
| 7 | Aušinimo ventiliatoriaus variklio rėlė 2 (EMS 2000) | 2 |
| 8 | Variklio valdymo sistemos rėlė (dyzelinas ir EMS 2000) | 2 |
| F1 (120A) | Generatorius, F2-7, kaitinimo žvakės, išmetimo oro siurblio variklis | 2 |
| F2 (40A/50A) | Saugiklių/relių dėžė, prietaisų skydelis 1 (F1-2, F8 ir F13) | 2 |
| F3 (25A) | Durų veidrodėlių atitirpinimas, galinio stiklo atitirpinimas | 2 |
| F4 (20A/30A) | Apsaugos nuo vagystės sistema, elektra valdomos sėdynės, rūko žibintai, garso signalo rūko žibintai | 2 |
| F5 (10A) | Apsaugos nuo vagystės sistema, garso sistema, centrinis užraktas, imobilizatorius, prietaisų skydelis, salono žibintai | 2 |
| F6 (20A) | Apsaugos nuo vagystės sistema, centrinis užraktas, apsaugos nuo vagystės durų užrakto sistema - galinės durys | 2 |
| F7 (15A/20A) | Oro kondicionierius | 2 |
| F8 (20A) | Generatorius (B4184SM), rūko žibintai, rūko žibintai | 2 |
| F9 (10A/15A) | Oro kondicionierius, kairysis priekinis žibintas - artimosios šviesos, daugiafunkcis valdymo blokas | 2 |
| F10 (10A/15A) | Daugiafunkcis valdymo blokas, dešinysis priekinis žibintas - artimosios šviesos, stabdžių žibintai | 2 |
| F11 (40A/50A) | Aušinimo skysčio šildytuvas (dyzelinas), uždegimo jungiklis | 2 |
| F12 (50A) | Stabdžių antiblokavimo sistema (ABS) | 2 |
| F13 (20A) | Variklio valdymas | 2 |
| F14 (40A) | Uždegimo jungiklis | 2 |
| F15 (30A) | Oro kondicionavimo sistema, aušinimo ventiliatoriaus variklis | 2 |
| F16 (30A) | Elektra valdomi langai | 2 |
| F17 (15A) | Apsaugos nuo vagystės sistema, garso signalas | 2 |
| F18 (10A) | Priekiniai/galiniai žibintai | 2 |
| F19 (15A) | Kairysis priekinis žibintas - tolimosios šviesos, daugiafunkcis valdymo blokas, dešinysis priekinis žibintas - tolimosios šviesos | 2 |
| F20 (15A) | Kuro siurblys | 2 |
| F21 (10A/20A) | Variklio valdymas | 2 |
| F22 (15A) | Generatorius, stabdžių stiprintuvo vakuuminis siurblys (turbo benzininiams modeliams su automatine pavarų dėže) | 2 |
| F23 (10A) | Priekinių žibintų diapazono valdymas | 2 |
Jei kyla klausimų dėl elektros sistemos, visada pravartu patikrinti saugiklius, nes juos lengva patikrinti ir pigiai pakeisti. Kai kurie „Volvo“ modeliai turi kelias salono saugiklių dėžes, įskaitant bagažinėje. Jei jūsų „S40“ turi daug papildomų funkcijų, tokių kaip stoglangis, navigacijos sistema, šildomos sėdynės ir pan., jis turės daugiau saugiklių. Kai kurie komponentai gali turėti kelis saugiklius, todėl įsitikinkite, kad patikrinote visus susijusius saugiklius.
Jei reikia pakeisti sugedusį saugiklį, įsitikinkite, kad jį pakeičiate tokiu pat amperažu kaip ir sugedęs saugiklis. Jei patikrinus ir pakeitus saugiklį problema neišlieka, rekomenduojama kreiptis į patikimą automobilių mechaniką.
