Alkūninio veleno padėties daviklis (CKP daviklis) yra esminis komponentas Opel Vectra C automobiliuose, atsakingas už variklio sinchronizavimą ir degimo procesą. Tinkamas jo veikimas užtikrina sklandų variklio darbą, ekonomišką degalų sąnaudą ir sumažintą išmetamųjų dujų kiekį. Šiame straipsnyje išsamiai aptarsime Opel Vectra C alkūninio veleno daviklio gedimus, jų priežastis, diagnostikos metodus, keitimo procedūrą ir naudingus patarimus, siekiant užtikrinti patikimą automobilio veikimą.
Kas Yra Alkūninio Veleno Padėties Daviklis ir Kam Jis Skirtas?
Alkūninio veleno padėties daviklis (CKP) yra elektroninis jutiklis, kuris stebi alkūninio veleno padėtį ir sukimosi greitį. Ši informacija yra gyvybiškai svarbi variklio valdymo blokui (ECU), kuris naudoja ją degimo ir degalų įpurškimo laikui nustatyti. Daviklis, stebėdamas alkūninio veleno apsisukimus, leidžia tiksliai nustatyti grandininio rozės ir degimo laiko fazes. Be to, daviklis padeda nustatyti variklio apsisukimus per minutę (RPM). Šis daviklis dažniausiai yra indukcinis arba Hall'o efekto tipo. Indukciniai davikliai generuoja kintamąją įtampą, kai alkūninis velenas sukasi, o Hall'o efekto davikliai naudoja magnetinį lauką ir puslaidininkinį elementą, kad sukurtų signalą.
Vienas svarbiausių daviklių, kurie užtikrina tinkamą variklio ir valdančiojo kompiuterio darbą yra alkūninio veleno padėties daviklis. Jis veikia kaip informatorius, kuris pasako kompiuteriui, kaip privalo dirbti variklis. Šiuolaikiškuose, sudėtinguose varikliuose, taip pat yra būtinas kintamų paskirstymo fazių sistemos valdymas - ir čia taip pat yra būtinas tikslus veleno padėties nustatymas.
Alkūninio veleno padėties daviklio užduotis yra valdančiojo kompiuterio informavimas apie momentinę alkūninio veleno padėtį bei jo apsukų greitį. Pagal šiuos duomenis (o taip pat pagal kitus duomenis, surinktus iš kitų daviklių, pvz. paskirstymo veleno padėties daviklio) variklio valdantysis kompiuteris gali nustatyti tinkamą degalų įpurškimo momentą ir uždegimo kampo lenkimą (kampą, kurį pasiekia alkūninis velenas, kol ant uždegimo žvakės atsiras kibirkštis ir kol stūmoklis pasieks viršutinį rimties tašką). Veleno padėtis yra nustatoma labai dideliu tikslumu - mažesniu nei pusė laipsnio.
Dažniausi Alkūninio Veleno Daviklio Gedimai
Alkūninio veleno daviklis, kaip ir bet kuris kitas automobilio komponentas, gali sugesti. Dažniausiai pasitaikantys gedimai apima:
- Daviklio galvutės užsiteršimas: Metalinės drožlės ir kitos nuosėdos gali trukdyti daviklio veikimui.
- Laidų pažeidimai: Nutraukti laidai arba pažeista izoliacija gali sukelti signalo praradimą.
- Daviklio korpuso pažeidimai: Fiziniai pažeidimai gali paveikti daviklio tikslumą arba visiškai jį sugadinti.
- Vidiniai gedimai: Vidiniai daviklio komponentai gali susidėvėti arba sugesti dėl karščio, vibracijos ar senėjimo.
- Kontaktų korozija: Drėgmė ir nešvarumai gali sukelti kontaktų koroziją, trukdančią signalo perdavimui.
Priežastys - dėl ko gali sugesti alkūninio veleno padėties daviklis?
- Vidinis trumpas jungimas daviklio viduje
- Mechaninis matavimo disko, su kuriuo sąveikauja daviklis pažeidimas (pvz. išlaužti krumpliai)
- Elektros laidų, kištuko arba lizdo pažeidimas - nutraukta izoliacija, trumpas jungimas, laidų nutraukimas
- Daviklio galvutės užsiteršimas, tai trikdo magnetinį lauką ir neleidžia atlikti atitinkamus matavimus
- Kištuko arba lizdo korozija
- Apnašos ant jungiančiųjų elementų, kurie perduoda elektrinius impulsus variklį valdančiam kompiuteriui

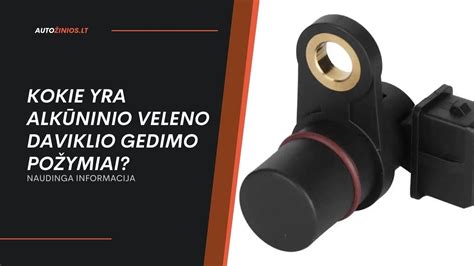

Alkūninio Veleno Daviklio Gedimo Simptomai
Gedimai gali pasireikšti įvairiais simptomais:
- Sunku užvesti variklį: Variklis gali ilgai suktis arba visai neužsivesti.
- Variklio gesimas: Variklis gali netikėtai užgesti važiuojant arba stovint.
- Variklio darbo trikdžiai: Variklis gali dirbti netolygiai, trūkčioti arba vibruoti.
- Sumažėjęs variklio galingumas: Automobilis gali lėčiau įsibėgėti arba sunkiau įveikti įkalnes.
- Padidėjęs degalų suvartojimas: Variklis gali sunaudoti daugiau degalų nei įprastai.
- Check Engine lemputės įsižiebimas: Prietaisų skydelyje gali užsidegti įspėjamoji lemputė.
Dažniausiai karšto variklio gesimas. Netolygus variklio darbas. Problemos užkuriant variklį arba variklis iį vis neužsikuria. Kontrolinės lemputės „check engine“ užsidegimas ir variklio perėjimas į avarinį režimą (sumažėja variklio galia, padidėja degalų sąnaudos). Problemos su EGR sistemos darbu. Kai kurių automobilių atveju, alkūninio veleno padėties daviklio gedimas gali būti priskiriamas prie „tipinių to modelio gedimų“. Problemos dažnai kyla Opel ir Renault markių, ypač senesniuose nei dešimties metų automobiliuose.
Alkūninio Veleno Daviklio Diagnostika
Jei įtariate, kad jūsų Opel Vectra C alkūninio veleno daviklis yra sugedęs, atlikite šiuos diagnostikos veiksmus:
- Vizualinė apžiūra: Apžiūrėkite daviklį ir jo laidus, ar nėra pažeidimų, korozijos ar nutrauktų laidų.
- Multimetro testas: Naudodami multimetrą, patikrinkite daviklio atsparumą pagal gamintojo specifikacijas. Taip pat galite patikrinti įtampą, kurią generuoja daviklis sukant variklį.
- OBD-II skenerio naudojimas: Prijunkite OBD-II skenerį prie automobilio diagnostikos jungties ir patikrinkite, ar nėra klaidų kodų, susijusių su alkūninio veleno davikliu (pvz., P0335, P0336, P0337, P0338, P0339).
- Osciloskopas: Naudodami osciloskopą, galite vizualiai patikrinti daviklio signalo formą ir įsitikinti, kad jis yra teisingas.
Kaip atlikti alkūninio veleno padėties daviklio diagnostiką?.
- Nuskaityti klaidos kodą iš valdymo bloko atminties ir jį iššifruoti.
- Nustatyti alkūninio veleno padėties daviklio montavimo vietą.
- Nustatyti daviklio tipą, kuris yra naudojamas transporto priemonėje. Nes nuo to priklauso sekantys žingsniai. Paprasčiausias sprendimas tai automobilio gamintojo techninės dokumentacijos pasitelkimas, kurioje yra nurodytas naudojamo daviklio tipas bei jo montavimo vieta. Ši informacija yra pasiekiama universaliose dirbtuvių programose. Be duomenų apie daviklio tipą, mechanikui taip pat pravers informacija apie daviklio sujungimo su variklio valdymo bloku būdą (kištuko rūšis, laido rūšis, laido nutiesimas ir t. t.). Kai jau žinome, koks daviklis yra naudojamas, mechanikas gali veikti toliau.
- Indukcinis daviklis - mechanikas patikrina, ar jo jutiklis nėra užterštas, ar jis yra tinkamai pritvirtintas ir ar jutiklis yra tinkamame nuotolyje nuo matavimo disko (dažniausiai tai nuo 0,5 iki 2 mm, viskas priklauso nuo konkretaus automobilio). Jei daviklis neturi ryškių užteršimo bei mechaninio pažeidimo požymių, mechanikas patikrina matavimo disko būklę. Jo būklė turi būti ideali, pvz. krumplinio disko atveju, negali būti jokių atskirų krumplių pažeidimų. Po to mechanikas matuoja daviklio ritės varžą, o taip pat matuoja daviklio generuojamą signalą.
- Holo daviklis - mechanikas daviklio padėtį (jo tvirtinimą), patikrina ar daviklis neturi išorinių pažeidimų, patikrina impulsatoriaus būklę ir matuoja daviklio generuojamą signalą.
- Abiejų tipų daviklių generuojamo signalo matavimui dažniausiai yra naudojamas osciloskopas.
Alkūninio Veleno Daviklio Keitimo Procedūra
Jei diagnostika patvirtina, kad alkūninio veleno daviklis yra sugedęs, jį reikia pakeisti. Štai kaip tai padaryti:
Reikalingi įrankiai ir medžiagos:
- Naujas alkūninio veleno daviklis (tinkamas jūsų Opel Vectra C modeliui ir varikliui)
- Raktų rinkinys
- Atsuktuvas
- Multimetras (nebūtina, bet rekomenduojama)
- OBD-II skeneris (nebūtina, bet rekomenduojama)
- Darbo pirštinės
- Apsauginiai akiniai
Keitimo procedūra:
- Atsijunkite akumuliatorių: Prieš pradėdami bet kokius darbus su elektros sistema, atsijunkite neigiamą akumuliatoriaus gnybtą.
- Suraskite daviklį: Alkūninio veleno daviklis dažniausiai yra prie alkūninio veleno skriemulio arba prie smagračio. Jo vieta gali skirtis priklausomai nuo variklio tipo. Pažiūrėkite į automobilio remonto vadovą arba internete ieškokite konkrečios jūsų modelio informacijos.
- Atjunkite laidus: Atsargiai atjunkite laidus nuo daviklio.
- Atsukite tvirtinimo varžtus: Atsukite varžtus, laikančius daviklį.
- Išimkite seną daviklį: Išimkite seną daviklį.
- Įdėkite naują daviklį: Įdėkite naują daviklį į jo vietą ir pritvirtinkite varžtais. Įsitikinkite, kad varžtai yra priveržti tinkamu sukimo momentu, nurodytu remonto vadove.
- Prijunkite laidus: Prijunkite laidus prie naujo daviklio.
- Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
- Patikrinkite variklį: Užveskite variklį ir patikrinkite, ar jis dirba sklandžiai.
- Ištrinkite klaidų kodus: Naudodami OBD-II skenerį, ištrinkite visus klaidų kodus, susijusius su alkūninio veleno davikliu.
Kaip pakeisti alkūninio veleno padėties daviklį? Žingsnis po žingsnio:
- Rasti aptarnavimo duomenis apie daviklio montavimo vietą, jo prijungimo būdą bei reguliavimo parametrus (pvz. daviklio jutiklio atstumas nuo matavimo disko).
- Nustatyti automobilį taip, kad būtų užtikrintas kuo geresnis priėjimas prie daviklio (iš viršaus, arba iš apačios, kai automobilis yra pakeltas ant keltuvo)
- Atjungti daviklio kištuką
- Atsukti daviklį tvirtinantį varžtą
- Prisukti naują daviklį
- Patikrinti daviklio padėti matavimo disko atžvilgiu
- Prijungti daviklį
- Ištrinti klaidą iš valdymo bloko atminties
- Patikrinti variklio veikimą
Opel Vectra C unknown sensor
Patarimai ir Rekomendacijos
- Naudokite kokybiškas dalis: Pirkite naują alkūninio veleno daviklį iš patikimo tiekėjo, kad užtikrintumėte jo kokybę ir patikimumą.
- Laikykitės saugos priemonių: Visada dėvėkite apsauginius akinius ir darbo pirštines, kad apsisaugotumėte nuo sužalojimų.
- Patikrinkite laidus: Prieš keisdami daviklį, patikrinkite laidus ir jungtis, ar nėra pažeidimų.
- Ištrinkite klaidų kodus: Po keitimo, ištrinkite klaidų kodus, kad įsitikintumėte, jog variklio valdymo blokas gauna teisingą informaciją.
- Atsargumas su sukimo momentu: Priveržkite tvirtinimo varžtus tinkamu sukimo momentu, nurodytu remonto vadove, kad nepažeistumėte daviklio ar variklio.
- Valymas: Jei daviklis užsiteršęs, pirmiausia pabandykite jį nuvalyti specialiu valikliu, skirtu elektronikos komponentams.
Reguliariai tikrinkite laidus ir jungtis: Patikrinkite laidus ir jungtis, ar nėra pažeidimų, korozijos arba atsilaisvinimo. Venkite užteršimo: Apsaugokite daviklį nuo purvo, alyvos ir kitų teršalų. Laikykitės keitimo intervalų: Kai kuriuose automobiliuose rekomenduojama periodiškai keisti CKP daviklį, net jei jis dar neveikia. Pasikonsultuokite su automobilio remonto vadovu, kad sužinotumėte rekomenduojamus keitimo intervalus. Atsargiai elkitės su senais davikliais: Tinkamai utilizuokite senus daviklius, kad nekenktumėte aplinkai.
Alternatyvūs Sprendimai ir Dažniausios Klaidos
Kartais alkūninio veleno daviklio gedimas gali būti susijęs ne su pačiu davikliu, o su laidų ar jungčių problemomis. Prieš keičiant daviklį, patikrinkite, ar nėra nutrauktų laidų, korozijos ar pažeistų jungčių. Jei radote problemų, pabandykite jas sutvarkyti. Taip pat, daviklio galvutės užsiteršimo atveju, pakanka jį nuvalyti. Jei yra nutraukti laidai arba yra apnašos ant elementų, galima pabandyti suremontuoti daviklį, tačiau tai ne visada garantuoja ilgalaikį rezultatą.
Kai susiduriama su CKP daviklio problemomis, kartais galima apsvarstyti alternatyvius sprendimus arba įvertinti dažniausias klaidas, kurias daro mechanikai ar automobilių savininkai.
Alternatyvūs sprendimai (esant ribotam biudžetui):
- Daviklio valymas: Jei daviklis yra užterštas, galite pabandyti jį nuvalyti specialiu valikliu, skirtu elektronikos komponentams. Tačiau tai yra laikinas sprendimas ir gali būti neveiksmingas, jei daviklis yra pažeistas.
- Laidų taisymas: Jei pažeisti laidai, galite pabandyti juos sutaisyti arba pakeisti naujais. Tačiau tai reikalauja tam tikrų elektrotechnikos įgūdžių.
- Naudoto daviklio įsigijimas: Galite įsigyti naudotą daviklį iš patikimo šaltinio. Tačiau svarbu patikrinti jo būklę ir įsitikinti, kad jis veikia tinkamai.
Dažniausios klaidos:
- Netinkamo daviklio įsigijimas: Prieš perkant daviklį, įsitikinkite, kad jis tinka jūsų Opel modeliui ir varikliui.
- Nepatikrinimas laidų ir jungčių: Prieš keičiant daviklį, svarbu patikrinti laidus ir jungtis, ar nėra pažeidimų.
- Netinkamas daviklio montavimas: Netinkamai sumontuotas daviklis gali veikti netinkamai arba būti pažeistas.
- Klaidų kodų neištrynimas: Po daviklio keitimo svarbu ištrinti klaidų kodus, kad ECU galėtų tinkamai valdyti variklį.
- Ignoravimas kitų galimų priežasčių: CKP daviklio gedimo požymiai gali būti panašūs į kitų variklio problemų požymius. Svarbu atlikti išsamią diagnostiką, kad nustatytumėte tikslią priežastį.
Mechanikas taip pat turi pašalinti daviklio pažeidimo priežastį - pvz. pažeistą matavimo diską arba netinkamą laido išvedžiojimą, dėl kurio jis buvo pažeistas (nutrauktas).
