Saugikliai yra gyvybiškai svarbi automobilio elektros sistemos dalis, apsauganti ją nuo pažeidimų dėl elektros perkrovos. Supratimas, kur yra jūsų Ford Mondeo saugiklių blokai ir kaip pakeisti perdegusį saugiklį, gali sutaupyti laiko ir pinigų taisant automobilį. Šiame straipsnyje pateikiama išsami informacija apie Ford Mondeo saugiklių išdėstymą, schemas ir keitimo procedūras, atsižvelgiant į skirtingus modelius ir pagaminimo metus.
Saugiklių Funkcija ir Svarba
Saugikliai veikia kaip silpnos grandys elektros grandinėje. Jei srovė tampa per didelė (pvz., dėl trumpojo jungimo ar perkrovos), saugiklis perdegina, nutraukdamas grandinę ir apsaugodamas kitus, brangesnius komponentus nuo pažeidimų. Perdegęs saugiklis visada rodo problemą grandinėje, kurią reikia išspręsti.
Saugiklių Blokų Vietos Ford Mondeo
Ford Mondeo automobiliuose paprastai yra kelios saugiklių dėžutės, kurių vietos gali skirtis priklausomai nuo modelio ir pagaminimo metų. Pagrindinės vietos yra:
- Salone: Dažniausiai randama po prietaisų skydeliu, vairuotojo pusėje, kartais paslėpta už dangtelio arba plastikinės apdailos.
- Variklio skyriuje: Paprastai yra variklio skyriuje, prie akumuliatoriaus arba šalia jo, po apsauginiu dangteliu.
- Bagažinėje: Kai kuriuose modeliuose, ypač universaluose, gali būti ir trečioji saugiklių dėžutė, esanti bagažinės šone, po apmušalais.
Visada rekomenduojama pasitikslinti tikslią saugiklių dėžučių vietą jūsų automobilio savininko vadove.
Ford Mondeo MK5 (2015-2019) Saugiklių Išdėstymas
Mondeo MK5 modelis turi tris pagrindinius saugiklių blokus:
Elektros paskirstymo dėžė (Power Distribution Box)
Ši dėžė yra variklio skyriuje ir joje yra saugikliai, skirti svarbiausioms variklio ir kitoms sistemoms.
Saugiklių sąrašas (pavyzdys):
- F1: 25A, RH priekinis valytuvo variklis
- F3: 15A, Automatiniai valytuvai (lietaus jutiklis), galinio valytuvo relė
- F5: 20A, Pagalbinis maitinimo taškas už konsolės
- F7: 20A, Variklio valdymo modulis
- F10: 20A, Vairo stiprintuvas
- F11: 15A, Transmisijos valdymo modulis, Transmisijos alyvos siurblys, Hibridinio elektrinio transporto priemonės keitiklis
- F16: 20A, Konsolės pagalbinis maitinimo taškas
- F20: 10A, Žibintai, žibintų jungiklis
- F25: 10A, ABS sistema
- F34: 15A, Elektrinė vairo kolonėlės užraktas
- F35: 15A, Atsarginis
- F36: 15A, Atsarginis
- F38: Vakuumo siurblio relė
- F39: Vakuumo siurblio relė
- F40: Kuro siurblio relė
- F41: Garso signalo relė
- F44: 5A, Šildomos purkštukų antgaliai
- F45: 5A, Vakuumo siurblio monitorius
- F46: 10A, Atsarginis
- F47: 10A, Stabdžių jungiklis
- F48: 20A, Garso signalas
- F49: 5A, Masės oro srauto monitorius
- F51: 15A, Keitiklio sistemos valdymas
- F52: 15A, Akumuliatoriaus elektroninio valdymo modulis
- F53: 10A, Elektrinės sėdynės
- F54: 10A, Elektrinis aušinimo siurblys
- F55: 10A, Elektrinis oro kondicionierius
- F56: 30A, Kuro siurblys
- F57: 20A, Atsarginis
- F59: 40A, ABS sistema
- F60: 40A, Elektroninis ventiliatorius
- F61: 40A, Kairiojo priekinio stiklo šildymo elementas
- F62: 50A, Kėbulo valdymo modulis
- F64: 30A, Atsarginis
- F65: 20A, Šildomos priekinės sėdynės
- F66: 40A, Dešiniojo priekinio stiklo šildymo elementas
- F67: 50A, Kėbulo valdymo modulis
- F68: 40A, Šildomas galinis langas
- F70: 30A, Keleivio sėdynė
- F71: 60A, Atsarginis
- F73: 20A, Šildoma galinė sėdynė
- F74: 30A, Vairuotojo sėdynės modulis
- F75: 20A, Transmisijos alyvos siurblys
- F77: 30A, Klimato kontrolės sėdynės modulis
- F78: 40A, Atsarginis
- F79: 40A, Pūtiklis
- F81: 40A, Keitiklis
- F83: 25A, Dešiniojo priekinio valytuvo variklis
- F85: 20A, Atsarginis
Keleivio salono saugiklių panelė (Passenger Compartment Fuse Panel)
Ši panelė yra salone, dažniausiai po pirštinių dėžute.
Saugiklių sąrašas (pavyzdys):
- F2: 7.5A, Atminties sėdynė, vairuotojo sėdynės apatinė atlošo atrama, panoraminis stoglangis [tik 5 durų]
- F3: 20A, Vairuotojo durų atrakinimas, kuro dangtelio atrakinimas
- F4: 5A, Atsarginis
- F5: 20A, Atsarginis
- F6: 10A, Atsarginis
- F7: 10A, Atsarginis
- F8: 10A, Vagystės signalizacijos garso signalas
- F9: 10A, Atsarginis
- F10: 5A, Bagazines dangcio modulio maitinimas
- F11: 5A, Kombinuotas saugos modulis
- F12: 7.5A, Priekinis klimato kontrolės integravimo modulis (klimato ir radijo valdymas)
- F13: 7.5A, Vairo kolonėlė, prietaisų skydelis, duomenų jungties jungtis
- F14: 10A, Hibridinio elektrinio transporto priemonės akumuliatoriaus elektroninio valdymo modulis, nuolatinės srovės keitiklis
- F15: 10A, Duomenų jungties šliuzas
- F16: 15A, Vaikų užraktas, bagažinės atidarymo mygtukas
- F17: 5A, Akumuliatoriaus palaikomas garso signalas
- F18: 5A, Uždegimo jungiklis, mygtukinis uždegimo jungiklis
- F19: 7.5A, Keleivio oro pagalvės išjungimo indikatorius
- F20: 7.5A, Žibintų valdymo modulis
- F21: 5A, Salono termometras, drėgmės jutiklis
- F22: 5A, Pėsčiųjų garso signalas
- F23: 10A, Vėluojanti pagalbinė galia
- F24: 20A, Užrakinimas-atrakinimas
- F25: 30A, Vairuotojo durų langas, vairuotojo durų veidrodėlis
- F26: 30A, Priekinio keleivio durų langas, priekinio keleivio durų veidrodėlis
- F27: 30A, Stoglangis
- F28: 20A, Garso stiprintuvas
- F29: 30A, Galinio vairuotojo pusės durų langas
- F30: 30A, Galinio keleivio pusės durų langas
- F31: 15A, Atsarginis
- F32: 10A, Pasaulinės padėties nustatymo sistemos modulis, balso valdymas (SYNC), informacijos ir pramogų ekranas, radijo dažnio imtuvas
- F33: 20A, Radijas, aktyvus triukšmo valdymas
- F34: 30A, Paleidimo/užvedimo magistralė (saugiklis #19, 20, 21, 22, 35, 36, 37, grandinės pertraukiklis)
- F35: 5A, Atramų valdymo modulis
- F36: 15A, Automatinio tamsėjimo vidinis veidrodėlis, šildoma galinė sėdynė, kompiuteriu valdomas pralaidumo modulis, juostos palaikymo sistemos modulis, automatinės tolimosios šviesos
- F37: 15A, Šildomas vairas
Ford Mondeo MK4 (2007-2014) Saugiklių Išdėstymas
Mondeo MK4 modelis taip pat turi kelias saugiklių dėžutes:
Saugiklių blokas salone (po pirštinių dėžute)
Šiame bloke yra saugikliai, atsakingi už daugelį salono funkcijų.
Saugiklių sąrašas (Type 1, pavyzdys):
- F1: 15A, Lietaus jutiklis
- F2: 10A, SRS (oro pagalvės) maitinimo šaltinis
- F3: 5A, Važiavimo nukrypimo jutiklis (ESP), elektrinis stovėjimo stabdys
- F4: 7.5A, Maitinimo šaltinis, akceleratoriaus pedalas, elektroninis saugiklis
- F5: 15A, Galinis valytuvas
- F6: 15A, Garso sistema (įskaitant balso valdymą)
- F7: 7.5A, Vairo modulis
- F8: 5A, Prietaisų skydelis
- F9: 15A, Tolimosios šviesos priekiniai žibintai
- F10: 20A, Elektrinis ventiliuojamas liukas
- F11: 7.5A, Atbulinės eigos žibintai
- F12: Rezervas
- F13: 15A, Priekinio rūko žibinto lemputė
- F14: 15A, Priekinio stiklo ploviklis
- F15: 10A, Adaptinio kruizo kontrolės sistema (ACC)
- F16: Rezervas
- F17: 10A, Salono šviestuvai
- F18: 5A, Variklio imobilizatorius
- F19: 15A, Cigarečių žiebtuvėlis
- F20: Rezervas
- F21: 15A, RF imtuvas, lietaus jutiklis
- F22: 20A, Kuro siurblys
- F23: Rezervas
- F24: 5A, Uždegimo jungiklis (starteris ir prietaisai)
- F25: 10A, Kuro užpildymo dangtelio atidarymas
- F26: 5A, Savarankiška garso sistema (signalizacija), OBD II (diagnostikos kompiuteris)
- F27: 5A, Vairo kolonėlės mazgas, klimato kontrolės blokas
- F28: 5A, Stabdžių žibinto jungiklis
Taip pat gali būti naudojamas kitas saugiklių panelės tipas (Type 2):
Saugiklių sąrašas (Type 2, pavyzdys):
- F1: 7.5A, Vairo modulis
- F2: 5A, Prietaisų skydelis
- F3: 10A, Salono šviestuvai
- F4: 5A, Variklio imobilizatorius
- F5: 7.5A, Adaptinio kruizo kontrolė (ACC)
- F6: 5A, Lietaus jutiklis
- F7: 20A, Cigarečių žiebtuvėlis
- F8: 10A, Kuro užpildymo dangtelio atidarymo grandinės maitinimo šaltinis
- F9: 15A, Priekinio stiklo plovikliai - galiniai
- F10: 15A, Priekinio stiklo plovikliai - priekiniai
- F11: 10A, Galinių durų atidarymo grandinės maitinimo šaltinis
- F12: 10A, Kuro užpildymo dangtelio užrakinimo grandinės maitinimo šaltinis
- F13: 7.5A / 20A, Kuro siurblys
- F14: 5A, Nuotolinio dažnio imtuvas, salono judesio jutiklis
- F15: 5A, Uždegimo jungiklis (starteris ir prietaisai)
- F16: 5A, Savarankiška garso sistema (signalizacija), OBDII (diagnostikos kompiuteris)
- F17: 5A, Vairo vibracijos jutiklis
- F18: 10A, SRS (oro pagalvės) maitinimo šaltinis
- F19: 7.5A, ABS, Važiavimo greičio jutiklis (ESP), Elektrinis stovėjimo stabdys (EPB), Akceleratoriaus pedalo maitinimas
- F20: 7.5A, Elektrinis maitinimo šaltinis, elektroninis saugiklis, automatinio tamsėjimo veidrodėlis, juostos nukrypimo perspėjimo sistema
- F21: 15A, Radijo maitinimo šaltinis
- F22: 5A, Stabdžių žibinto jungiklis
- F23: 20A, Stoglangis
- F24: 5A, Klimato kontrolės bloko ir vairo kolonėlės valdymo bloko maitinimo šaltinis

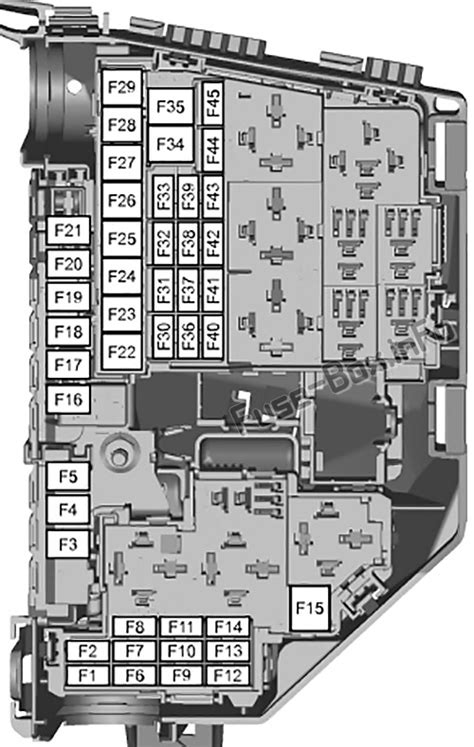

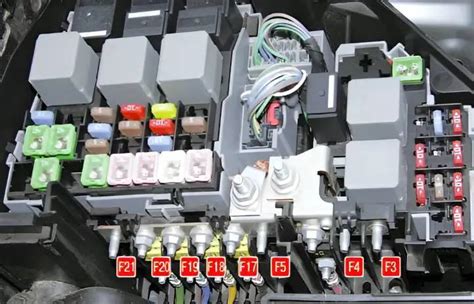

Saugiklių blokas variklio skyriuje
Šis blokas yra variklio skyriuje ir jame yra saugikliai, skirti svarbiausioms variklio sistemoms.
Kaip pakeisti variklio oro filtras FORD MONDEO MK3 Sedanas [AUTODOC PAMOKA]
Ford Mondeo MK1 & MK2 (2000 m. karta) Saugiklių Išdėstymas
Šios kartos Mondeo modeliuose yra dvi pagrindinės saugiklių dėžutės:
Variklio skyriaus saugiklių dėžutė
Ši dėžutė yra variklio skyriuje.

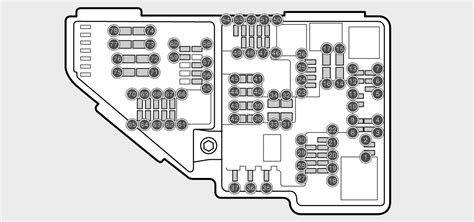

Salono saugiklių dėžutė
Ši dėžutė yra salone.
Saugiklių sąrašas (pavyzdys):
- 19: 7.5A, Elektriniai durų veidrodėliai
- 20: 10A, Priekinio stiklo valytuvas / ploviklis, galinio lango valytuvo ploviklis
- 21: 30A, Elektriniai langai, elektrinio stoglangio valdymo blokas
- 21: 40A, Elektriniai langai, elektrinio stoglangio valdymo blokas
- 22: 7.5A, ABS elektroninio valdymo blokas
- 23: 15A, Posūkių rodikliai, aktyvi pakabos sistema, kruizo kontrolė, prietaisų skydelis, pavarų dėžės valdymo jungiklis, žibintų sveikatos valdymo blokas, priekinio stiklo ploviklio antgalių šildytuvai, kuro filtro šildytuvo relė
- 24: 15A, Stabdžių žibintai
- 25: 20A, Centrinis užraktas, apsaugos nuo vagysčių sistema, diagnostikos lizdas
- 26: 20A, Rūko žibintai
- 26: 30A, Rūko žibintai
- 27: 15A, Cigarečių žiebtuvėlis
- 28: 30A, Priekinio žibintų plovimo siurblio relė, elektrinė sėdynė
- 29: 30A, Šildomas galinis langas
- 30: 7.5A, Variklio valdymo sistema, prietaisų skydelis, papildomas signalizacijos blokas, laikrodis / kelionės kompiuteris
- 31: 7.5A, Prietaisų derinio apšvietimas
- 32: 7.5A, Garso sistema, radijas
- 33: 7.5A, Priekiniai matmenys - kairėje
- 34: 7.5A, Salono šviestuvai, laikrodis, elektriniai veidrodėliai, bagažinės / bagažinės atidarymo pavara
- 35: 7.5A, Priekiniai matmenys - dešinėje
- 36: 10A, Oro pagalvės
- 36: 15A, Garso sistema, garso sistemos išvesties stiprintuvas
- 36: 20A, Garso sistema, garso sistemos išvesties stiprintuvas
- 37: 30A, Šildytuvo pūtiklio variklio relė
- R12: Salono apšvietimo relė
- R13: Šildomo galinio lango relė
- R14: Šildytuvo ventiliatoriaus relė
- R15: Valytuvo relė
- R16: Uždegimo relė
Saugiklių Keitimo Procedūra
Saugiklio keitimas yra gana paprastas procesas:
- Išjunkite automobilį: Prieš pradedant bet kokius darbus su elektros sistema, būtina išjungti automobilio degimą.
- Nustatykite perdegusį saugiklį: Naudodami atitinkamą schemą, nustatykite saugiklį, kuris apsaugo grandinę, turinčią problemų. Vizualiai patikrinkite saugiklį - perdegęs saugiklis turės nutrūkusį siūlą viduje.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (dažnai komplektuojamas su automobilio įrankiais) arba mažas replės, kad atsargiai ištrauktumėte saugiklį.
- Įdėkite naują saugiklį: Įsitikinkite, kad naujas saugiklis yra tokio paties amperato (A) kaip ir perdegęs. Įstatykite jį į lizdą, įsitikindami, kad jis tvirtai laikosi.
- Patikrinkite grandinę: Įjunkite automobilio degimą ir patikrinkite, ar funkcija veikia tinkamai.
Svarbu: Jei naujas saugiklis perdega iškart po pakeitimo, tai rodo rimtesnę elektros problemą, kurią turėtų diagnozuoti ir išspręsti kvalifikuotas mechanikas.
Dažniausios Saugiklių Perdegimo Priežastys
- Trumpasis jungimas: Laidai susiliečia, sukurdami per didelę srovę.
- Perkrova: Grandinėje naudojama daugiau energijos nei numatyta.
- Sugedę komponentai: Defektuoti elektros prietaisai ar laidai.
- Drėgmė ir korozija: Gali pažeisti laidus ir jungtis, sukelti trumpuosius jungimus.
Įspėjimai ir Atsargumo Priemonės
- Niekada nenaudokite saugiklio su didesniu amperu nei nurodyta.
- Jei saugiklis nuolat perdega, nedelsdami kreipkitės į specialistą.
- Visada išjunkite automobilio degimą prieš keisdami saugiklį.
- Laikykite atsarginių saugiklių rinkinį automobilyje.
