Kanaliniai ventiliatoriai yra specializuoti vėdinimo prietaisai, skirti oro judėjimui per ventiliacijos sistemas. Jie yra esminiai komponentai, užtikrinantys švaraus oro tiekimą ir efektyvų oro ištrauką tiek gyvenamosiose, tiek komercinėse ir pramoninėse patalpose. Centrifuginiai kanaliniame ventiliatoriai yra itin efektyvus ir universalus sprendimas tiek profesionaliam, tiek buitiniam naudojimui. Jis skirtas oro tiekimui ir šalinimui vėdinimo sistemose, kur reikalingas galingas oro srautas, ilgas tarnavimo laikas ir paprastas montavimas.
Centrifuginiai ventiliatoriai, dėl jų efektyvumo ir patikimumo, dažniausiai naudojami įvairiose srityse, įskaitant ŠVOK sistemas, pramoninius procesus ir buitinę techniką. Tačiau kartais jie gali būti gana triukšmingi, o tai sukelia diskomfortą ir trikdžius. Išcentrinio ventiliatoriaus keliamo triukšmo mažinimas apima tinkamos įrangos parinkimą, tinkamą montavimą, reguliarią priežiūrą ir darbo sąlygų optimizavimą.
Centrifuginių ventiliatorių tipai ir konstrukcija
Ventiliatoriaus rotorės: Šie ventiliatoriai naudoja rotorines sistemas, kurios gali būti skirtingo tipo: tiesios arba sūkurinės. Visi ventiliatoriai pagal savo konstrukciją skirstomi į ašinius-žemo slėgio; išcentrinius-ašinius, kurie yra galingesni ir išcentriniai-rotoriniai. Tai ratai su mentėmis (vadinamoji sparnuotė) cilindriniame gaubte, pritvirtinti prie įvorės tam tikru kampu į sukimosi plokštumas. Mentėms sukantis, oras užgriebiamas ir stumiamas ašies kryptimi. Šie ventiliatoriai gali perstumti orą variklio ašies kryptimi. Plačiai taikomi ventiliacijos sistemose su apvaliais ortakiais.
Apvalūs kanaliniai ventiliatoriai dažniausiai yra tokio dydžio: nuo 100 iki 450 mm skersmens. Jų našumas - nuo 250 iki 5200 m3/val. Ventiliatoriai aprūpinti asinchroniniais varikliais su išoriniu rotoriumi, turinčiu išcentrinį darbinį ratą su užlenktomis atgal mentimis. Norint padidinti naudojimo laiką varikliuose naudojami riedėjimo guoliai.

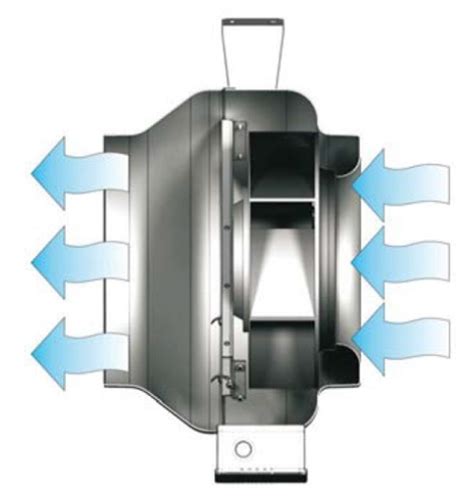

Šiuos ventiliatorius sudaro du elementai: turbina ir sraigė. Ventiliatorių darbinis ratas - tai tuščiaviduris cilindras, kuriame įrengtos mentės, sutvirtintos pagal apskritimą diskais. Diskų tvirtinimo centre yra stebulė užmauti ratą ant veleno. Sukantis darbiniam ratui, oras, patenkantis tarp menčių, juda radikaliai nuo centro ir kartu suspaudžiamas. Veikiant išcentrinei jėgai, oras išspaudžiamas į spiralinį korpusą, o paskui nukreipiamas į įpūtimo angą. Išcentriniai ventiliatoriai gaminami su darbiniais ratais, kurių mentės, užlenktos atgal arba pirmyn.
Išcentrinių ventiliatorių veikimo principas
Išcentrinio ventiliatoriaus konstrukcija ir veikimo principas: Tokie tipo ventiliatoriai yra dviejų variantų: su radialine arba ašine oro įleidimo anga. Pradiniame etape oro masės išeina į besisukančio sparnuotės paviršių. Be to, sparnuotės mentės jas padalija ir perkelia į standartinę kamerą, kurioje suspaustos oro masės. Kitame etape prasideda srautų pumpavimo procesas kameroje ir dujų slėgis pakyla. Paskutinis ventiliatoriaus veikimo ciklas apima suslėgtų dujų išleidimą į išleidimo angą, po kurio oras pradeda tekėti į centrinį oro kanalą ir judėti tam tikra kryptimi. Ventiliatoriaus veikimo principas ir įtaisas tiesiogiai priklauso nuo jo tipo. Atsižvelgiant į oro masių judėjimo kryptį, tokie įtaisai gali būti išmetami arba įrengti siurbimo funkciją iš abiejų pusių. Jas taip pat riboja sukimosi kryptis, kuri yra kairė arba dešinė. Pagrindinis kriterijus yra oro slėgio kiekis konstrukcijos viduje.
Slėgio tipai
- Žemas spaudimas: Laikoma, kad žemas slėgis yra iki 1000 Pa, tokie ventiliatoriai turi nepertraukiamą triukšmo lygio spektrą, susidedantį iš sūkurio ir pasienio triukšmo.
- Vidutinis spaudimas: Vidutinio tipo prietaisai sukuria oro srautus, kurių slėgis yra 1000-3000 Pa. Jie montuojami šildymo ir vėdinimo sistemose, skirtose didelėms, įvairios paskirties patalpoms. Šiuose ventiliatoriuose yra įvadai, kurių skersmuo ir ašmenų skaičius yra mažesni, palyginti su jų žemo slėgio analogais.
- Aukštas spaudimas: Tokie prietaisai gali sukurti oro srautą, viršijantį 3000 Pa, ir naudojami montuojant patalpose, kuriose yra didelis plotas, įskaitant sandėlius, gamybą ir prekybą, vėdinimo sistemose.
Aukšto slėgio ventiliatoriai taip pat naudojami oro masėms išpilstyti į džiovinimo krosnis, montuojant pneumatines krovinių judėjimo sistemas ir kitiems poreikiams.

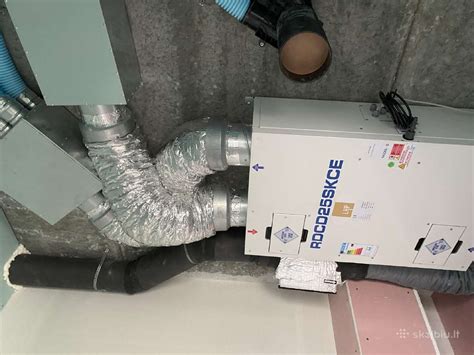

Montavimo ir paleidimo procedūros
Prieš montuojant, visos ventiliatoriaus dalys turi būti išsamiai apžiūrėtos. Ar dalys yra pilnos, ar rotoriaus ir korpuso sukimosi kryptis sutampa, ar visų dalių jungtis yra sandari, ar pagrindinės dalys, tokios kaip rotorius, pagrindinis velenas ir guolis, nepažeistos, ar transmisijos grupė yra lanksti, ir t.t. Jei bus aptikta kokių nors problemų, jos turi būti nedelsiant pataisytos ir sureguliuotos.
Montuojant atkreipkite dėmesį į korpuso patikrinimą. Korpuse neturėtų būti įrankių ir smulkmenų. Siekiant išvengti rūdžių ir sumažinti išmontavimo sunkumus, kai kuriuos sujungimo paviršius reikia padengti tepalu arba mechanine alyva. Ventiliatoriaus ir pamato jungties paviršius bei oro įleidimo ir išleidimo vamzdžių jungtis turi būti sureguliuoti taip, kad jie natūraliai derėtų. Priverstinis prijungimas neleidžiamas, o vamzdžių svoris neturėtų būti pridedamas prie visų ventiliatoriaus dalių. Atkreipkite dėmesį į horizontalią ventiliatoriaus padėtį.
Diegimo reikalavimai:
- Sumontuokite pagal brėžinyje nurodytą padėtį ir dydį. Kad darbas veiktų efektyviai, atkreipkite ypatingą dėmesį į tarpą tarp oro įleidimo angos ir sparnuotės.
- V-diržo pavaros atveju pagrindinio veleno V-diržo skriemulio ir variklio V-diržo skriemulio atitinkamas griovelis neturi būti neteisingai sumontuotas. Po to, kai diržas yra uždėtas, saugos dangtelis (vartotojo savarankiškai pagamintas) turi būti sumontuotas saugumo sumetimais.
- Sankabos pavaros atveju ventiliatoriaus pagrindinio veleno ir variklio veleno centravimo nesutapimas ir nenormalumas abiejuose sankabos galuose neturi viršyti.
- Montuojant reguliavimo vožtuvą, būkite atsargūs, kad jo nemontuotumėte atvirkščiai, ir užtikrinkite, kad oro įleidimo kryptis atitiktų rotoriaus sukimosi kryptį.
- Po montavimo pabandykite pasukti transmisijos agregatą, kad patikrintumėte, ar jis nėra per daug sandarus ar nesusiduria su fiksuota dalimi. Jei aptinkamas koks nors defektas, jis turi būti sureguliuotas.
Bandomasis ventiliatoriaus paleidimas:
Užbaigus montavimą, patikrinimą galima atlikti bandomąjį paleidimą. Kad variklis nesudegtų dėl perkrovos, ventiliatoriaus paleidimo ir bandomojo veikimo metu jis turi būti atliekamas be apkrovos. Įsitikinus, kad būklė gera, palaipsniui atidarykite dūmtakio arba reguliavimo vožtuvą, kad galėtumėte atlikti nuolatinio veikimo bandymą įprastomis darbo sąlygomis (nurodytas pilnas slėgis ir srautas) su visa apkrova. Naujo įrenginio bandomojo veikimo laikas turi būti ne trumpesnis kaip 2 valandos, o remonto - ne trumpesnis kaip pusvalandis. Jei nėra anomalijos, jis gali būti naudojamas įprastai.
Pasirinkta traukos ventiliatoriaus galia reiškia ventiliatoriaus galią, kai sklendė yra visiškai atidaryta tam tikromis darbo sąlygomis ir mechaniniai nuostoliai. Kalbant apie savaiminio aušinimo ventiliatoriaus energijos suvartojimą ir reikiamą rezervą, tai nėra ventiliatoriaus galia, kai sklendė yra visiškai atidaryta. Todėl visiškai neatidarykite sklendės naudojimo metu (išskyrus vamzdyno varžą).
Ventiliatorių priežiūra ir triukšmo mažinimas
Reguliari priežiūra yra labai svarbi, norint užtikrinti, kad jūsų išcentrinis ventiliatorius veiktų sklandžiai ir tyliai. Ant ventiliatoriaus menčių gali kauptis dulkės ir šiukšlės, sukeldamos disbalansą ir padidindamos triukšmą. Reguliariai valykite peilius ir patikrinkite, ar nėra susidėvėjimo ar pažeidimo požymių.
Jei norite sumažinti išcentrinio ventiliatoriaus keliamą triukšmą, galite naudoti keletą strategijų. Pirmas žingsnis mažinant triukšmą yra pasirinkti ventiliatorių, kuris veiktų tyliai. Pirkdami išcentrinį ventiliatorių ieškokite modelių, kurie reklamuoja žemą triukšmo lygį. Gamintojai savo gaminiams dažnai pateikia decibelų (dB) reitingus, leidžiančius palyginti skirtingus modelius.
Vibracija yra reikšmingas išcentrinių ventiliatorių triukšmo šaltinis. Vibracijos slopintuvų montavimas gali padėti izoliuoti ventiliatorių nuo montavimo paviršiaus ir sumažinti vibracijos perdavimą. Garsą izoliuojančių medžiagų pridėjimas aplink ventiliatorių gali žymiai sumažinti triukšmo lygį. Šalia ventiliatoriaus gali būti sumontuotos akustinės plokštės, putplastis arba izoliacija, kad sugertų garso bangas.
Jei išcentrinis ventiliatorius veikia mažesniu greičiu, gali sumažėti triukšmo lygis. Daugelis ventiliatorių turi kintamo greičio valdiklius, kurie leidžia reguliuoti greitį pagal savo poreikius. Sumažindami ventiliatoriaus greitį, sumažinate skleidžiamo triukšmo kiekį. Turbulencija oro sraute gali sukelti papildomą triukšmą. Ortakių konstrukcijos tobulinimas ir sklandaus, netrukdomo oro srauto užtikrinimas gali padėti sumažinti turbulenciją. Duslintuvai, taip pat žinomi kaip duslintuvai, gali būti montuojami ortakiuose, siekiant sumažinti triukšmą. Šie įtaisai yra skirti slopinti garso bangas, leidžiant orui praeiti.
Kaip Sulėtinti Kompiuterio Ventiliatorių
Ventiliatorių pasirinkimas ir populiarūs gamintojai
Renkantis ventiliatorių labai svarbu atsižvelgti ne tik į gamintoją ar prekinį ženklą, bet ir į medžiagas, elektros variklį ir komplektaciją, t.y. iš ko ventiliatorius pagamintas. Ventiliatorių korpusai dažniausiai gaminami iš ABS plastiko, polimeriniais dažais dažyto plieno, pastato išorėje arba drėgnose patalpose montuojamų ventiliatorių korpusas gali būti pagamintas iš nerūdijančio plieno, pavyzdžiui stoginiai.
Ventiliatorių elektros varikliai būna guoliniai - ilgaamžiai, arba su įprastais elektros varikliais - trumpiau tarnaujantys. Siekiant taupyti elektros energijos sąnaudas pramoniniuose ir karšto oro ventiliatoriuose yra montuojami EC elektros varikliai. Šie ventiliatoriai yra brangesni ir dažniausiai jų prekių koduose ir pavadinimuose nurodomas EC simbolis.
Buitiniai ventiliatoriai pagal savo komplektaciją skirstomi į šiuos: baziniai (be papildomų opcijų); su jungikliu ir kištukiniu laidu; su laikmačiu - atidėtas regliuojamas automatinis išjungimas; su drėgmės indikatoriumi (matuokliu) ir laikmačiu - automatiniam paleidimui ir atidėm išjungimui, esant didesnei nei nustatyta drėgmės patalpoje reikšmei; judesio davikliu ir laikmačiu - įsijungia esant žmogui patalpoje, išsijungia po nustatyto laiko, kai žmogaus nebėra patalpoje; šviesos jutikliu, ventiliatorius įsijungia kai aktyvuojamas šviesos šaltinis (pvz. apšvietimo lemputė). Visi išvardinti ventiliatoriai gali būti komplektuojami su automatinėmis užsklandomis arba atbulinės traukos vožtuvais.
Pramoninių ventiliatorių valdymui naudojami išoriniai valdikliai su integruotais jutikliais (tame tarpe ir temperatūriniais). Buitiniai ventiliatoriai gali būti ir su šilumokaičiu (keraminis šilumos regeneratorius). Populiariausi tokio tipo ventiliatoriai Lietuvoje yra VENTS TWINFRESH arba LUNOS E2. Šie ventiliatoriai dažnai vadinami rekuperatoriais, tačiau tai nėra visai teisingas jų apibūdinimas. Mes juos vadiname ventiliatoriais taupančiais šilumą.
Populiariausi Lietuvoje ventiliatoriai ženklinami šiais prekių ženklais: BLAUBERG, DOSPEL, VENTS, AIRROXY, SALDA, SYSTEMAIR, S&P, AWENTA, CATA, VAGNER SDH, EUROPLAST, AIRFLOW, CATA, LUNOS. Populiariausi tylūs buitiniai ventiliatoriai Lietuvoje yra BLAUBERG, VENTS, S&P, AWENTA, CATA. Jų modeliai BLAUBERG SILEO100, VENTS M100S, M100ST, S&P SILENT100, SILENTA125, SILENTA150; CATA E-100G, E-100GTH, AWENTA WEB100CTR; WEB125CTR; WEB150CTR.
Formula Air siūlo platų išcentrinių ventiliatorių asortimentą, skirtą pramoniniam oro judinimui ir vėdinimo sistemoms. Nesvarbu, ar jums reikalingas didelio slėgio išcentrinis ventiliatorius, pramoninis oro pūstuvas ar nerūdijančio plieno modelis - turime sprendimą, atitinkantį jūsų poreikius. Visi mūsų ventiliatoriai suprojektuoti taip, kad užtikrintų patikimą veikimą, ilgą tarnavimo laiką ir aukštą energijos vartojimo efektyvumą. Ieškote tinkamiausio išcentrinio ventiliatoriaus? Mūsų komanda pasiruošusi padėti jums išsirinkti optimalų sprendimą pagal techninius parametrus, montavimo aplinką ir eksploatacinius tikslus.
