Apvalaus diržo pavara yra frikcinio diržo pavara, kurioje transmisijos diržas yra sandariai uždėtas ant dviejų skriemulių, taip sudarant slėgį tarp diržo ir skriemulio kontaktinio paviršiaus.
Kai varomasis ratas sukasi, dėl trinties tarp diržo ir varančiojo rato kontaktinio paviršiaus diržas juda. Tuo pačiu metu diržas verčia varomąjį ratą suktis, remdamasis trintimi tarp diržo ir varomojo rato kontaktinio paviršiaus, kad perduotų judesį ir galią.
Apvalus diržas pritvirtinamas prie apvalaus diržo pavaros. Trinties jėga, atsirandanti spaudžiant diržą prie skriemulio griovelio apvalioje diržinėje pavaroje, yra labai elastinga. Jis gali sumažinti smūgio vibraciją veikimo proceso metu.
Judėjimas yra stabilus, triukšmas mažas, o diržas slysta, kai apkrova yra per didelė, atlikdama mechaninį vaidmenį. Apvalaus diržo pavara naudojama mažo greičio mažos galios pavaroms, tokioms kaip siuvimo mašinų, juostų ritės ir kitos mažos galios arba rankinės mašinos.
Kadangi apvalus diržas yra elastingas korpusas, jis gali sušvelninti apkrovos poveikį ir stabiliai judėti be triukšmo. Dėl perkrovos diržas paslys ant skriemulio, taip išvengiant kitų dalių pažeidimo. Gamybos ir montavimo tikslumas nėra toks griežtas kaip tinklelio transmisija. Diržo ilgį galima padidinti, kad jis prisitaikytų prie darbo sąlygų esant dideliam atstumui nuo centro.
Apvalūs diržai paprastai skirstomi į lygius apvalius diržus ir šiurkščius apvalius diržus: apvalūs šviesūs diržai yra oranžiniai, o apvalūs šiurkštūs - tamsiai žali. Produkto specifikacijos gali būti gaminamos nuo 2 mm iki 30 mm.
Palyginimui, kitos diržinės pavaros veikia skirtingai:
- Paskirstymo diržo pavara: Perduoda judesį susipynus paskirstymo diržo dantims ir paskirstymo skriemulio dantų grioveliams. Šis sujungimo perdavimo būdas užtikrina itin didelį paskirstymo perdavimo santykio tikslumą, perdavimo efektyvumą iki 98%, o perdavimas yra sklandus, su buferizavimo ir vibracijos mažinimo efektais.
- V formos diržinė transmisija: Reikalinga trinties jėga tarp diržo ir skriemulio. Jos transmisija yra gana stabili, tačiau jos tikslumas yra šiek tiek mažesnis nei sinchroninės diržinės transmisijos.
Apvalaus diržo transmisija yra trinties perdavimo tipas, o jos veikimo principas yra panašus į V formos diržinės transmisijos.
Apvalaus diržo pavaros veikimo principai ir charakteristikos
Apvalaus diržo pavara veikia remdamasi trintimi tarp diržo ir skriemulio. Kai varomasis ratas sukasi, diržas juda dėl trinties, o vėliau varo varomąjį ratą. Šis principas leidžia perduoti judesį ir galią.
Pagrindinės apvalaus diržo pavaros charakteristikos:
- Elastingumas: Apvalus diržas yra elastingas, todėl gali sugerti smūgius ir vibraciją, užtikrinant sklandų veikimą.
- Mažas triukšmas: Veikimo metu generuojamas minimalus triukšmas.
- Apsauga nuo perkrovos: Esant per didelei apkrovai, diržas gali paslysti, taip apsaugodamas kitas mechanizmo dalis nuo pažeidimų.
- Mažesni reikalavimai tikslumui: Gamybos ir montavimo tikslumas nėra toks kritinis, kaip kitų tipų pavarų.
- Prisitaikomumas: Diržo ilgį galima reguliuoti, kad jis tiktų įvairiems atstumams tarp ašių.
PU apvalus diržas pasižymi dideliu atsparumu tempimui, atsparumu dilimui, atsparumui smūgiams, atsparumui alyvai, atsparumui vandeniui, atsparumui cheminėms medžiagoms, be plastifikatoriaus, plataus temperatūros diapazono, sudėtingo pailgėjimo, lengvo sulydymo, lengvo montavimo ir ilgo tarnavimo laiko.
Apvalūs diržai, dar vadinami poliuretano apvaliais diržais arba apvaliais diržais, kuriuos galima sujungti, dažniausiai gaminami iš PU. Dėl savo ypatingų savybių, modifikavus formulę, galima gauti skirtingą tankį, elastingumą, standumą ir kitas fizines savybes. Šiuo metu jie plačiai naudojami stiklo pluošto izoliacinėms medžiagoms, medienai ir tradiciniams gumos gaminiams pakeisti.
Pagaminti iš poliuretano, šie diržai atsparūs cheminėms medžiagoms ir dilimui. Kietoji šerdis daro šiuos diržus stiprius ir patvarius, ir jie mažiau tempiasi nei tuščiaviduriai šerdies diržai. Pagaminti iš poliuretano, jie atsparūs chemikalams ir dilimui.
Pagaminti iš specialiai sukurto poliuretano, šie diržai neleidžia kauptis statinei elektrai, kuri gali pakenkti jautriai įrangai. Jų paviršiaus varža nesumažės laikui bėgant, net ir esant mažai drėgmei. Kadangi jie yra poliuretanas, jie taip pat atsparūs cheminėms medžiagoms ir dilimui.
Šis diržas turi lygų, lengvai valomą paviršių. Tinka lengvam perkėlimui ir galios perdavimo reikmėms, jis atsparus cheminėms medžiagoms ir dilimui bei sukuria stipresnes jungtis nei tuščiaviduriai šerdies diržai.
Tekstūruotas paviršius pagerina sukibimo galimybes. Geras lengvam perkėlimui ir galios perdavimo reikmėms, šis diržas atsparus cheminėms medžiagoms ir dilimui bei sukuria stipresnes jungtis nei tuščiaviduriai šerdies diržai. Tuščiavidurio šio poliuretano diržo šerdis leidžia sujungti galus be pjaustymo, suvirinimo ar specialių įrankių. Tinka lengvam perkėlimui ir galios perdavimo reikmėms, jis atsparus cheminėms medžiagoms ir dilimui.
Apvalaus diržo pavarų pritaikymas
Apvalaus diržo pavaros yra plačiai naudojamos įvairiose pramonės šakose dėl savo universalumo ir patikimumo.
Pagrindinės pritaikymo sritys:
- Lengvosios pramonės pavaros: Pakavimo mašinos, tekstilės mašinos, spausdinimo įranga ir kt., skirtos medžiagoms transportuoti arba komponentams varyti.
- Maisto ir farmacijos pramonė: FDA reikalavimus atitinkantys PU apvalūs diržai naudojami maisto konvejerių linijose arba aseptinėms pavaroms farmacijos gamyboje.
- Automatikos įranga: Robotų jungčių pavaros, logistikos rūšiavimo sistemos ir kt., kur reikalingas didelis tikslumas ir mažas triukšmo lygis.
- Biuro įranga: Popieriaus konvejerių sistemos spausdintuvams, kopijavimo aparatams ir kitai įrangai.
- Ypatingos aplinkos: Pramoninės situacijos, kurioms reikalingas didelis atsparumas alyvai, vandeniui ir žemai temperatūrai.
"Annilte" - patikimas apvalaus diržo pavarų gamintojas
"Annilte" turi 35 technikus savo tyrimų ir plėtros komandoje. Turėdami stiprius techninių tyrimų ir plėtros pajėgumus, jie teikė konvejerių juostų pritaikymo paslaugas 1780 pramonės segmentų ir pelnė daugiau nei 20 000 klientų pripažinimą bei patvirtinimą. Turėdami didelę mokslinių tyrimų ir plėtros bei pritaikymo patirtį, jie gali patenkinti skirtingų scenarijų pritaikymo poreikius įvairiose pramonės šakose.
"Annilte" integruotose dirbtuvėse yra 16 visiškai automatizuotų gamybos linijų, importuotų iš Vokietijos, ir 2 papildomos avarinės atsarginės gamybos linijos. Įmonė užtikrina, kad visų rūšių žaliavų atsargos būtų ne mažesnės kaip 400 000 kvadratinių metrų, o klientui pateikus skubų užsakymą, jie išsiųs produktą per 24 valandas, kad galėtų efektyviai reaguoti į kliento poreikius.
Įmonės MTEP komanda susideda iš 35 inžinierių, naudojama būgno vulkanizavimo technologija, veikia 5 gamybos ir tyrimų bei plėtros bazės. "Annilte" aptarnauja 18 "Fortune 500" įmonių.
Kaip sumontuoti naują juostinio diržo komplektą OPEL VIVARO A Van [AUTODOC PAMOKA]
Produkto informacija:
- Medžiaga: PU (poliuretanas)

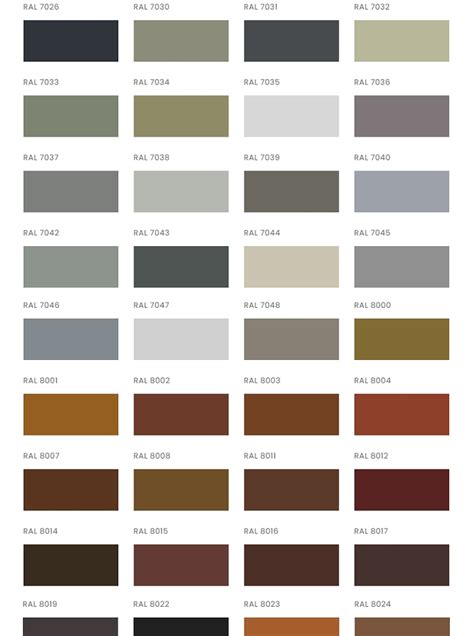

- Spalva: Žalia, žalia, juoda, tamsiai žalia, dangaus mėlyna, oranžinė, geltona, skaidri arba pagal užsakymą.
- Paviršius: Šiurkštus ir lygus
- Kietumas pagal krantą: 85-95
| Skersmuo (mm) | Mini sukimosi spindulys (mm) | Tempimo greitis (%) | Maksimalus tempimas (KG) | Svarai (m) |
|---|---|---|---|---|
| 2 | 0,75 | 1,5-3 % | 0,3 | 0,7 |
| 3 | 1,00 | 1,5-3 % | 0,7 | 1,6 |
| 4 | 1,25 | 1,5-3 % | 1,2 | 2,7 |
| 5 | 1,50 | 1,5-3 % | 2,0 | 4,4 |
| 6 | 1,75 | 1,5-3 % | 3,2 | 7,1 |
| 7 | 2,00 | 1,5-3 % | 4,1 | 9,1 |
| 8 | 2,25 | 1,5-3 % | 5,0 | 11,1 |
| 9 | 2,50 | 1,5-3 % | 6,8 | 15,1 |
| 10 | 3,00 | 1,5-3 % | 7,7 | 17,1 |
| 12 | 4,00 | 1,5-3 % | 12,2 | 27,1 |
| 15 | 4,75 | 1,5-3 % | 17,7 | 39,3 |
| 18 | 5,75 | 1,5-3 % | 25,4 | 56,4 |
| 20 | 6,25 | 1,5-3 % | 31,3 | 69,6 |
