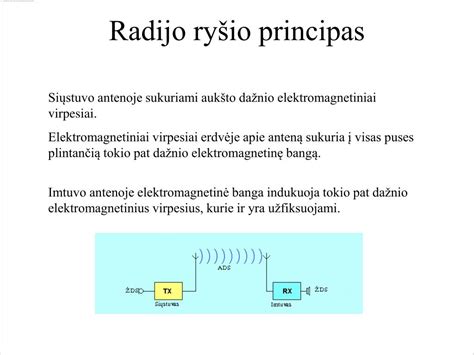

Radijo imtuvas - tai radiotechninis įrenginys, skirtas radijo signalams priimti ir juos atkurti vartotojui suprantama forma: garsais, šviesos signalais ar kitaip. Radijo imtuvai naudojami įvairiose radijo ryšio sistemose, įskaitant televiziją, radionavigaciją, radiolokaciją, radiotelemetriją ir kitur.
Pagal elektroninį elementą radijo imtuvai skirstomi į lempinius, tranzistorinius ir integrinių grandynų, o pagal signalų priėmimo principą - į tiesioginio detektavimo, heterodininius, superheterodinininius ir skaitmeninius.
Istorinė raida ir pagrindiniai principai
Paprasčiausias yra detektorinis radijo imtuvas, kuris neturi nei stiprinimo elementų, nei elektros energijos šaltinio. Imtuvo virpesių kontūras, susidedantis iš ritės ir kondensatoriaus, suderinamas pagal priimamosios stoties dažnį. Detektoriaus išėjime gaunama žemojo dažnio srovė, sukelianti garsą telefone, o aukštojo dažnio srovė nuteka į žemę per blokavimo kondensatorių. Šie imtuvai buvo plačiai naudojami 20-ojo amžiaus 2-ajame dešimtmetyje, vėliau juos pakeitė lempiniai, o dar vėliau - tranzistoriniai imtuvai.
Radijo imtuvas geba iš priimtų virpesių visumos išskirti naudingą signalą, vadinamą atrankumu. Atrankumu apibūdinama imtuvo savybė slopinti trukdančių stočių signalus, dirbančius artimais dažniais.
Radijo stoties siunčiamas radijo bangas radijo imtuvas gali priimti skirtingose dažnių juostose: ilgųjų, vidutinių, trumpųjų ir ultratrumpųjų bangų diapazonuose. Radijo imtuvas derinamas pasirenkant reikiamos talpos kondensatorių arba ritę. Kuo ilgesnės priimamos bangos, tuo didesnė turi būti kondensatoriaus talpa arba ritės induktyvumas.
Tranzistoriniai ir superheterodiniai imtuvai
Tranzistorinis radijo imtuvas turi įtaisytą radijo bangų diapazono perjungiklį. Kol neprijungtas maitinimo šaltinis, šis radijo imtuvas veikia kaip detektorinis ir vadinamas tiesioginio veikimo radijo imtuvu. Prijungus maitinimo šaltinį, tranzistorius veikia kaip detektorius ir kaip žemojo dažnio stiprintuvas. Sustiprintas signalas siunčiamas į garsiakalbį; garsas reguliuojamas kintamuoju kondensatoriumi.
Superheterodininio radijo imtuvo jautris silpniems tolimųjų stočių signalams priimti didinamas papildomai įtaisant superheterodiną, t. y. heterodiną (mažos galios elektrinių virpesių generatorių) ir maišiklį (elektroninį įtaisą signalo dažniui keisti). Jie moduliuoja aukštojo dažnio virpesius, versdami juos tarpinio dažnio signalais, kurie siunčiami į detektorių.
Garso kokybė priklauso nuo radijo imtuve kylančių netiesinių iškraipymų, praleidžiamųjų dažnių juostos pločio, triukšmų lygio. Išėjimo galios dydis priklauso nuo imtuvo priimamo ir stiprinamo signalo stiprio, kuris keičiamas ir palaikomas dažniausiai automatiniu garso reguliatoriumi. Daugelio imtuvų išėjimo galia yra apie 2 W.
Radijo imtuvų tipai pagal paskirtį ir maitinimo šaltinius

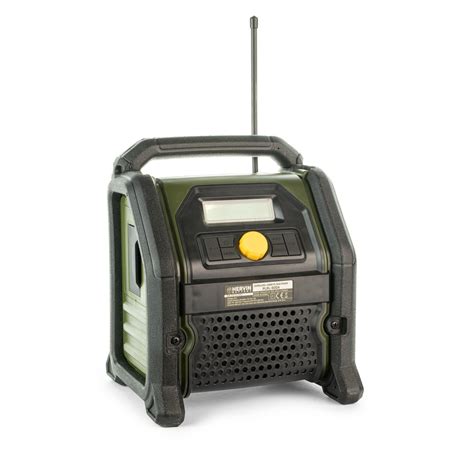

Pagal paskirtį radijo imtuvai būna stacionarieji, įtaisomi magnetofonuose arba kituose leistuvuose, įvairios paskirties nešiojamieji ir transporto priemonių. Stacionarieji radijo imtuvai jungiami į kintamosios elektros srovės tinklą. Nešiojamieji radijo imtuvai maitinami autonominio elektros srovės šaltinio: galvaninių elementų, akumuliatorių, saulės baterijų ir kitų. Automobiliniai radijo imtuvai maitinami iš automobilio akumuliatoriaus.
Modernios automobilio radijo imtuvų funkcijos
Pirmieji radijo imtuvai buvo skirti telegrafo signalams priimti. Tokio ryšio bandymus 1893 m. atliko N. Tesla. A. Popovas sukūrė virpesių registravimo prietaisą ir 1896 m. pirmasis perdavė radiogramą.

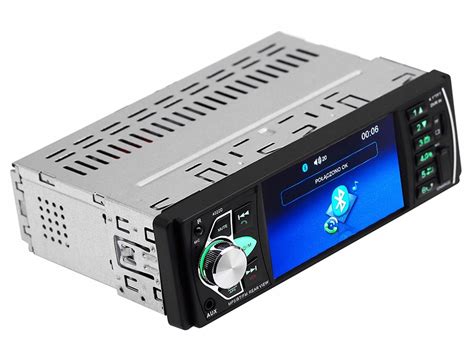

Šiuolaikiniuose automobilių radijo imtuvuose integruotos pažangios technologijos, leidžiančios patogiai naudotis įvairiomis funkcijomis. Esant integruotam „Bluetooth“, savo telefoną prie grotuvo prijungsite greitai ir lengvai, naudodami SSP (Simple Secure Pairing). Taip pat galėsite iš telefono transliuoti mėgstamą muziką (A2DP) bei valdyti transliuojamus garso ar vaizdo įrašus (AVRCP Ver.).
„Siri Eyes Free“ leidžia valdyti „iPhone“ paprasčiausiai kalbant į mikrofoną. Ši funkcija veikia, prijungus „iPhone“ prie grotuvo naudojant „BLUETOOTH Auto Pairing“. Multimedijos grotuvas naudoja „Siri“ balso komandas būtent vairavimo specifikai. Pasakykite „Siri“, kokią muziką norite klausyti, ir „Siri“ ją įjungs. Norite perskaityti ar išsiųsti tekstinį pranešimą? „Siri“ pasirūpins tuo. Norite paskambinti ar atsiliepti į skambutį?
Jei turite „Android“ platformos telefoną, modeliai kaip IVE-W560BT / IVE-W560BT-R atkurs visus jūsų mėgstamus vaizdo įrašus, įskaitant „iPod“ ir „Xvid“ failus per USB, bei DVD-V/Xvid/MP3/WMA.
Papildomos galimybės ir sprendimai garso kokybei
„Alpine“ gamina įvairius priedus, kuriais galite išplėsti savo automobilio multimedijos sistemos galimybes. Multimedijos grotuve numatyta galimybė prijungti galinio vaizdo kamerą bei interfeisą (tik analoginį) valdymui multifunkciniu vairu.
Beveik visi turi mėgstamas dainas, tačiau jos radijuje grojamos retai. Vienas iš sprendimų yra MP3 grotuvas, kuriame norimus muzikos takelius galima išsaugoti ir vėliau atkurti. Tačiau kiekvienas, norintis automobilyje naudoti savo MP3 grotuvą, susiduria su problema, kad tam reikia naudoti ausines, o tai yra labai prastas pasirinkimas, nes bus sudėtinga sutelkti dėmesį vairuojant. Naujesniuose automobiliuose kabelis dažnai jau yra integruotas, o tai leidžia prijungti MP3 grotuvą per įvesties liniją.
FM moduliatoriai yra garso signalų keitikliai. Jie padeda tais atvejais, kai laikmenos šaltinio negalima tiesiogiai prijungti prie radijo imtuvo, nes radijuje kaip atkūrimo įrenginyje trūksta šiuolaikinių sąsajų, tokių kaip USB ar „Bluetooth“. Dažnai tai yra senesni automobilių radijo imtuvai, kuriuos reikia modifikuoti. FM reiškia dažnio moduliaciją. Daugelis FM siųstuvų leidžia keisti dažnį pagal savo norus, jei garso signalus trikdo sutampančios radijo bangos. FM moduliatorius gali turėti galimybę ant ekrano atvaizduoti dažnio signalą. Svarbu mokėti išsaugoti norimus dažnius, nes priešingu atveju jie bus ištrinti iškart po išjungimo.
Triukšmas gali pabloginti garsą. Radijo moduliatorius sumažins šiuos nemalonius garsus ir pagerins garsą. Jei kokybė per prasta, naudinga perjungti FM moduliatorių iš stereo į mono. Ekvalaizeris taip pat padeda pagerinti garso kokybę. Be nustatytų dažnių, ekrane taip pat gali būti rodoma papildoma informacija apie grojamas dainas. Dauguma FM siųstuvų turi mini lizdo jungtis. Tačiau paprastai MP3 grotuvai turi USB jungtį, kuri taip pat tinka įkrauti akumuliatorių. Prieš prijungiant prietaisą, reikia patikrinti, ar radijo FM moduliatorius gali suteikti reikiamą energiją.
Reikia pažymėti, kad „Bluetooth“ FM moduliatorius sukuria daug geresnę garso kokybę nei įprastas FM moduliatorius, nes duomenys perduodami skaitmeniniu būdu. FM moduliatoriai yra puikus būdas prijungti MP3 grotuvą, mobilųjį telefoną, išmanųjį telefoną ar įprastą CD grotuvą prie automobilio radijo. Nereikia montuoti jokių laidų ar kurti naujų jungčių - FM moduliatorius yra iš karto paruoštas naudoti.
