V6 2.8 l 30 V variklis yra labai populiarus benzininis variklis, kuris be kitų modelių naudojamas ir tokiuose automobiliuose kaip „VW Passat“, „Audi“ A8, A6, A4, S4.
Savo našumu ir patikimumu šis variklis pelnė daugelio vartotojų pasitikėjimą. Tačiau, nepaisant gerų atsiliepimų ir daug metų rinkoje, keičiant paskirstymo sistemos elementus iki šiol daroma esminių klaidų, pavyzdžiui, keičiant įtempiklį. Šiame straipsnyje „ContiTech“ PTG ekspertai pasistengs Jums pademonstruoti tinkamą visų paskirstymo sistemos elementų keitimą, kuris turėtų būti atliktas tiksliai per tam skirtą laiką, ir apsaugoti jus nuo brangiai kainuojančių pretenzijų.
Svarbu!
Tinkamas V6 2.8 30 V variklio paskirstymo sistemos keitimas turi apimti visas su paskirstymo diržu susijusias dalis, t. y. įtempiklį, kreipiančiuosius guoliukus, vandens siurblį, termostatą ir visus kitus elementus, kurių pakeitimą aptarnavimo instrukcijoje numatė automobilio gamintojas.
Remonto trukmės
| Automobilio modelis | Remonto trukmė (valandomis) |
|---|---|
| „Audi“ A4 | 2,9 |
| „Audi“ A6 (iki 1997 m.) | 2,5 |
| „Audi“ A6 (nuo 1997 m.) | 3,5 |
| „Audi“ A8 | 1,9 |
| „VW Passat“ | 3,3 |

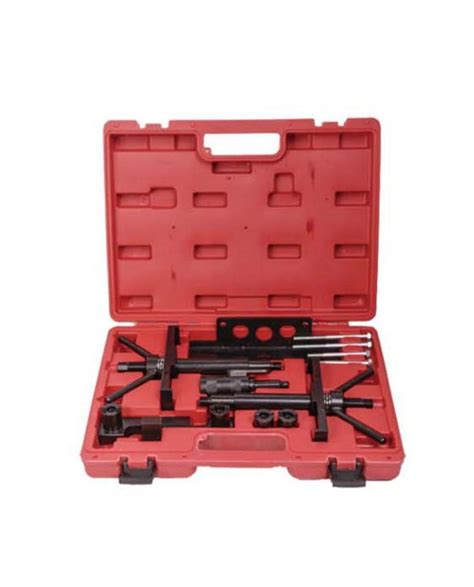

Reikalingi įrankiai
Keitimo metu mechanikai turi naudoti tokius įrankius:
- Paskirstymo skriemulio nuėmiklis Nr. 3032 (1 pav., Nr. 1);
- Alkūninio veleno padėties nustatymo įrankis Nr. 3242, pvz., „CONTI® TOOL BOX“ (1 pav., Nr. 2);
- Paskirstymo sistemos skriemulių padėties nustatymo įrankis Nr. 3391 (1 pav., Nr. 3);
- Distancinės įvorės Nr. 3369.
Saugos nurodymai
- Atjungti akumuliatorių.
- Variklį galima sukti tik ant alkūninio veleno uždėtu skriemuliu, jo sukimosi kryptimi.
- Nuėmus trapecinį diržą, ant alkūninio veleno sumontuoto skriemulio ir paskirstymo veleno skriemulio sukti nebegalima!
- Išsukti uždegimo žvakes.
- Ypatingą dėmesį reikia atkreipti į diržą - jis negali būti užterštas alyva arba aušinimo skysčiu.
- Laikytis nurodytų priveržimo sukimo momentų.
- Pakelti ir atremti priekinę automobilio dalį.
- Prieš atjungiant akumuliatorių užsirašykite arba įsiminkite radijo imtuvo kodą.
Išmontavimas
- Pakelti ir atremti priekinę automobilio dalį.
- „Audi“ A4 ir A6 (nuo 1997 m.) atveju reikia perkelti radiatoriaus plokštę į serviso padėtį:
- nuimti priekinį buferį;
- nuimti oro įsiurbimo žarną tarp priekinės plokštės ir oro filtro;
- atsukti priekinės plokštės varžtus;
- ant priekinės plokštės uždėti laikančiąsias įvores Nr. 3369;
- perkelti priekinę plokštę į priekį;
- įdėti viršutinius galinius varžtus į priekines skyles, kad laikytų plokštę.
- Nuimti ventiliatorių su viskozine sankaba (kairinis sriegis), papildomus krumplinio diržo prietaisus, kairę ir dešinę krumplinio diržo apsaugas.
- Sukti alkūninį veleną pagal laikrodžio rodyklę, kol sutaps alkūninio veleno diržo skriemulio žymėjimai.
- Didelės paskirstymo veleno skriemulių skylės turi būti viena prieš kitą (3 pav.). Jeigu taip nėra, alkūninį veleną reikia pasukti vieną apsisukimą į dešinę.
- Išimti karterio kamštį ir įsukti alkūninio veleno padėties nustatymo varžtą Nr. 3242 (4 pav.). Pastaba: viršutinio mirties taško skylė šoninėje švaistiklio pusėje turi būti vienoje linijoje su kamščio skyle.
- Naudojant veržliaraktį (šešiabriaunis 8 mm) lėtai (pumpuojama alyva) pasukti įtempiklio ratuką į dešinę, kad 2 mm blokavimo kaiščiu būtų galima užfiksuoti įtempiklio stūmoklį.
Dėmesio: šešiabriaunį veržliaraktį visada reikia įkišti į įtempiklio tarpą iki galo (6 pav.) - tik taip sukant įtempiklio ratuką link amortizatoriaus stūmoklio bus užtikrintas jėgos perdavimas kuo didesniam paviršiui. To nepadarius galima nuplėšti arba sulaužyti įtempiklio ratuko ašį.
Patarimas: įstumiant amortizatoriaus stūmoklį į korpusą įtempiklio ratuko pasukimu, reikia veikti lėtai, kadangi reikia perpumpuoti alyvą amortizatoriuje. Stūmokliui reikia šiek tiek laiko, kad būtų perpumpuota alyva amortizatoriuje.
Išmontavimas:
- išmontuoti alkūninio veleno skriemulio varžtus (ne alkūninio veleno skriemulį);
- išmontuoti alkūninio veleno krumpliaratį;
- išmontuoti ventiliatoriaus laikiklį su viskozine sankaba;
Patarimas: „Audi“ automobiliuose abu laikiklio varžtus galima pasiekti per skriemulio skylę.
- nuimti apatinę krumplinio diržo apsaugą;
- nuimti krumplinį diržą.
Pastaba: išmontuojant įtempiklį reikia nepamiršti uždėti atgal distancinį tarpiklį tarp variklio ir įtempiklio.
Montavimas
- Pašalinti paskirstymo velenų skriemulių varžtus.
- Nuimti abu paskirstymo velenų skriemulus nuo jų kūgių. Naudokite nuėmiklį Nr. 3032.
- Sumontuoti laikančiąsias plokšteles ir varžtus.
- Šiek tiek priveržti paskirstymo velenų skriemulių varžtus. Paskirstymo velenų skriemuliai turi laisvai suktis be jokių svyravimų.
- Sumontuoti įtempiklį (montuojant reikia nepamiršti uždėti distancinį tarpiklį!). Įtempiklio varžto priveržimo sukimo momentas - 22 Nm.
- Uždėti krumplinį diržą ant paskirstymo velenų skriemulių ir vandens siurblio skriemulio.
- Uždėti paskirstymo skriemulių blokavimo įrankį - didelės skriemulių skylės turi būti nukreiptos viena į kitą (įrankis Nr. 3391)
- Dėmesio! Alkūninio veleno padėties nustatymo įrankis turi būti įdėtas.
- Ant kreipiančiojo ratuko, alkūninio veleno skriemulio ir įtempiklio uždėti krumplinį diržą. Pasukti įtempiklio ratuką šiek tiek į dešinę. Tam naudoti 8 mm šešiabriaunį veržliaraktį. Pašalinti fiksavimo kaištį iš įtempiklio korpuso ir atlaisvinti amortizatoriaus stūmoklį.
- Uždėti dinamometrinį raktą ant įtempiklio šešiakampio.
- Įtempti krumplinį diržą sukant į kairę 15 Nm sukimo momentu.
- Nuimti dinamometrinį raktą.
- Priveržti paskirstymo velenų skriemulių varžtus 55 Nm momentu.
- Pašalinti paskirstymo velenų padėties nustatymo ir alkūninio veleno padėties nustatymo įrankius.
- Įsukti kamštį.
- Uždėti alkūninio veleno skriemulį. Nustatyti alkūninio veleno jungčių įpjovų padėtį („Audi“).
- Priveržti alkūninio veleno skriemulio varžtus: VW - 25 Nm sukimo momentu, „Audi“ - 20 Nm.
- Sumontuoti likusius elementus atvirkštine išmontavimui tvarka.
Audi paskirstymo diržas 2 8L
Teisingas 2,8 30V variklių paskirstymo mechanizmo keitimas privalo apimti visus komponentus, kurie sąveikauja su paskirstymo diržu. Atliekant keitimo darbus, būtina naudoti specializuotus įrankius, tokius kaip paskirstymo velenėlio dantračio nuėmiklis (Nr. 3032), alkūninio veleno blokavimo įrankis (Nr. 3242) ir paskirstymo velenėlių blokavimo įrankis (Nr. 3391). Svarbu tiksliai laikytis gamintojo nurodymų, užtikrinant tinkamą visų elementų surinkimą ir suderinimą.
